cad不使用插件怎么替换图块

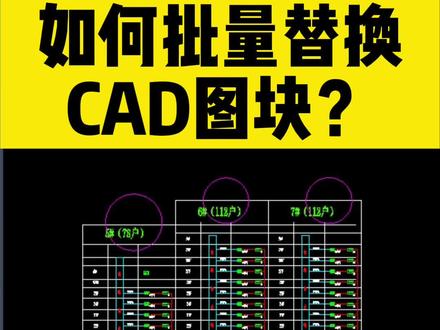

在 cad 当中如何把 a 图块批量替换成 b 图块呢？今天姜老师来教你。那首先我们看到这个图纸当中啊，假设这是 a 图块，我们这里呢有一列啊，有很多啊，包括这边也有很多啊， 我们要批量的替换成这个 b 图块的话，我们该怎么操作呢？首先我们在面临行输入 li 空格，选择这个 a 图块空格，查询他的一个啊图块的名称，选中图块名称， ctrl 加 c 复制，然后呢粘贴到我们这一个文档当中。 接下来我们再选中我们的 b 图块 l i 空格，查询我们的图块名称，同样的把这个图块名称选中， ctrl 加 c 复制，然后粘贴到我们这个文档当中。那接下来的话啊，我们要去替换呢，需要借助到一个工具箱啊，那么我们直接在面 银行输入 a p 空格，然后找到我们这个工具箱之后呢啊选中这个对象进行加载，那么这种加载方式呢？它属于一个临时的加载，如果我们把 cad 关闭之后，他又要重新去加载才能使用。 如果你经常用到这个工具的话，那我们直接在右下角的启动组织里点击内容选项，然后点击添加选项，再找到我们这个工具所在的位置，选中之后点击打开， 然后点击关闭。当然如果是没有这个工具的同学啊，那么关注姜老师之后呢，后期都可以免费领取到，那现在我们直接啊把这一个界面给他关闭掉。那这个工具箱加载完之后呢，我们如何去启动这个工具箱呢？直接在面临行输入 y 空格， 启动这个工具箱之后呢，在右下角有个快选项，然后点击我们这个替换快选项，嗯，然后把之前 前复制的这个图块的名称啊，分别的粘贴到这个选框当中，粘贴完了之后呢，我们直接点击确定，然后选择我们要替换的范围，我们直接把它全部框选，然后直接空格。好等他替换完了之后，我们来看一下啊，有很多学会发现，哎，老师这个图块他怎么没有了呢啊？所以这里我们要跟大家讲一下， 我们在批量替换图块的时候，有两个问题啊，是我们经常会碰到的，那么第一个呢就是我们的基准点的问题啊，那么基准点怎么去判断呢？我们先选中这个图块，他会有一个蓝色的假点，这个叫基准点， 那么我们下面这个图块我们可以看到他的基准点根本就看不见啊，我们把滚动滚轮啊缩放之后，我们会发现他会离我们的图块很远的位置，对吧？那这种情况是不行的啊，那么我们最好是能够把 这两个图块的基准点都能够修改到左侧的中间位置啊，这样的话我们去替换之后，他会直接对齐我们左侧这个点的位置。好，那我们该怎么样去修改我们图块的基准点呢？直接鼠标左键双击这个图块，然后点击 确定在我们左边这个窗口当中选择这个参数选项，点击基点，然后呢单击指定我们所需要放置的位置，然后接下来我们直接点击关闭，点击保存，那么保存完了之后，他会发现这个图块怎么不见了啊？大家注意， 因为他的基准点已经更新了，所以呢，他会位置会在之前的位置出现啊，所以我们还要用 m 把这个图块呢选中，然后我们再把它移动过去。那么改好之后呢，我们上面这个图块，我们的 基准点也要去修改一下啊，我们直接双击鼠标左键，但是我们会发现他没有弹出那个快编辑器的界面，而是这个属性编辑器，那这个时候呢，我们直接啊在面内行输入 b 一 啊，我们的这个 cad 编辑图块的一个命令啊， b 一空格，然后把我们图块的名称 ctrl 加 v 粘贴进来，直接敲回车键， 进入这个界面之后呢，同样的啊，找到参数，找到基点，点击之后呢，在单击我们需要更改的位置，再点击关闭，点击保存，然后我们在面临行输入 y 空格，点击替换快选项，然后我们继续来进行替换， 在面临行输入 y 空格，点击替换块选项，把图块名称分别粘贴之后，点击确定，然后选择我们 需要替换的一个范围框，选完毕之后直接敲空格键，那有很多学员会发现，哎，为什么我们替换完之后，他还是没有显示出来呢啊，那么我们要注意啊，因为我们之前看了这个图块的比例，他是放大了五百倍之后的一个图块，那么我们替换完之后，他默认的图块比例是一， 所以他会显得很小啊，并不是说没有图块，你看我们选中之后，他这里其实是有一个图块的对不对？并且他旋转在九十度啊，那么我们需要把他的比例放大五百倍，同时呢，他的角度应该是要回到零度的啊，我们不需要旋转九十度， 那么这种情况下我们该怎么操作呢？我们先选择一个我们需要的一个范围，然后在命令行输入 pr 空格，打开我们的特性面板之后，在右上角有个快速选择，点击之后呢，我们的对象类型选择为空 快参照，然后特性这里选择名称，我们的运算符选择等于，然后下面选择我们这个图块对应的一个名称， 然后直接点击确定，这样就可以把我们这一个快餐照全部被选中，我们要改两个地方，第一个是比例，第二个是他的一个角度啊，所以我们把这个比例直接改成五百回收啊，下面的我们依次把它全部修改完毕， 修改完毕之后呢，接下来这个旋转角度这里我们直接改成零度回车，那接下来我们把这个界面给他关闭掉，我们再去观察我们这个替换之后的图块，他是不是就全部能够显示出来了。

cad 中查找和替换功能的技巧用法我相信百分之九十九的人都不知道，大多数朋友啊，只知道用 find 命令去查找和替换相同文字， 却不知道查找和替换功能还可以用来快速定位图纸。比如说我现在想通过平面图中的这个锁引图号来快速找到立面图中对应的图纸，就可以这样去操作，先按住 ctrl 键双击属性文字， 然后用 ctrl 加 c 进行复制，接下来切换到立面图文件，然后点击鼠标右键，再按一下 f， 打开查找和替换。接下来将刚刚复制的缩影图号直接粘贴到查找内容这里，然后点击查找 按钮，点击完成以后，很快啊，他就可以把这个内容查找出来，然后点击确定。接下来我们可以直接 双击列表中的这个文字，然后他就可以快速定位到我们这个图纸了，现在我们可以关闭他，然后你看一下是不是啊，比你大海捞针似的一张一张去找图纸方便多了。

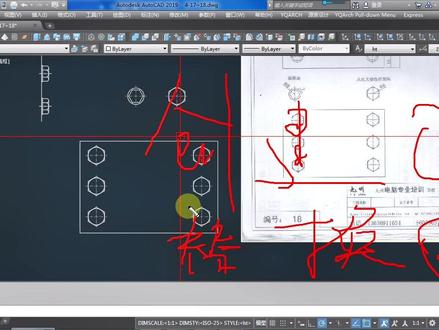

十八页的这个平面的啊，刚才我们十七页是立面的这个平面，那个螺帽啊， 这个容貌呢，我们在这里就是了解一下，一个替换啊，就是画呢，就画这两颗啊，一个是内六角的，一个是外六角的啊， 这个这个画个八的半径，来个圆星空来个八的半径， 然后呢这个多边形六边来个七的边长啊，多边形七 ol 边呢是六边啊，来输入六，然后呢加个边一空边长是七，点击一下往右 拉，直接竖一个七，这样边长画啊，画好呢， m 移动给他移到中间啊，如果说我们用的高板对象捕捉有个几何中心点，给他开一下，比较方便捕捉啊，这样的 用的第一版呢，去找这个中向下这个端向左交叉点点下去就行了啊。 好，再试呢，我们这个圆心标记直接左到右，上到下加一下这个中心线，直接手动去加啊，说法是十一来个一点三，放大一点，再把它换成我们要的中心线，换了比例再改小啊， 零点一。好，那么再将他的这个现行 和颜色相宽全部改掉啊，这第一个，第二个呢？把它复制一个 co 布置出来呢，把这个边六边的删掉，继续 pol。 边数呢是 ok 的啊，边数是 ok 的，默认就 ok 了。然后呢这时候这里默认的六边空格之后呢，中心点这一点击，这个要外接出 c， 直接到这个右边的向前点来，说明要的是这个效果，去直接点击给他指定啊 就行了啊，八的半径，直接点击右边的向前点，如果直接输呢？他的这个啊，这个边是上面是变直的，右边呢是变斜的啊，直接直接输入，他是长这样的， 追数半径八，他是长这个样子的。好，我们要指定放到右边才可以啊。好，如果说我们直接输了之后呢，这个旋转九十度也可以。 好，这是这个平面啊，螺帽的这个画好的，之后呢，是这样的，我们要把它做成会计，请放到这里面去啊， 好，这个呢，我们这个框啊，我付这个过来，我们来理解创建和替换是什么意思啊？ 就把这个做成一个快，一创建快啊，名称要我们就洗一个 平面啊，六角啊。 好，然后呢，在基点定到这个圆心对象，选一下啊，这时候呢，这个只需要给他默认一个保留就行了啊，其他都不改， 点击确定啊，那么这时候呢，我们把这个块放这里面来，哎，插快，插快呢，这里啊， 呃，就刚才做的，去选一下我们刚才做的这个啊，平面六角，这个啊，插入点屏幕指定确定放哪里呢？用字啊， control 右击字字哪里呢？是这里，我们标注是标 撩到右上角的啊，这里看到没有？十六的十四，那就置这个点，置这个点呢，向左向下啊，左十六下十四都是负的。 好，空格先 x 十六，后 y 十四。好，这就做好一个向下， ceo 下来三十啊，复制 点击往下走出三十空，六十空加两个。做好呢，再给他做左右对称镜像。 那么现在呢，是这样的，我们要让这个螺帽变成这个螺帽，这就叫替换 啊，替换的方法呢，有两种啊，一种是直接去再次创建这个快，创建的时候是选这个，但是 名称要改成这个的名称就把他给他换掉了。好，这是第一种，第二种呢，就进入到这个对象的快编辑器里面去，把这个复制给把原来这个删了，把这个换成这个。 好，我们来两种方法都做一遍啊，选中他，右击快编辑器进来，但是之前呢，你要先把这个这样 ctrl 键师傅的键同时按住 ctrl 师傅的加 c 带基点复制点到这个圆形点 复制键，编辑里面的待机点复制啊， ctrl 师傅加 c 啊， ctrl 键按住不要松， soft 按住不要松，再按一下 c 键一次，这两个键是同时按住不要松， c 键按一次，然后点击这个圆心点，这时候呢 取消键退出，选中他，右击快编辑器进来，好，把这个给他删了。然后呢粘贴 ctrlv 粘贴啊，粘到哪里呢？零点啊，这个时候我们删了，我们没有做辅助的，输零，对我号零就行了。 xy 的平面零点确定， 再点击关闭编辑器，点击保存，可以看到里面是不是就由这个，刚才我们做的是这个的，看到没有，就由这个换成这个了。 当当前里面的这六个啊，这六个就是这个了啊，当前里面的六个就是这个，是不是我们原来是这个的。 好，这是替换的第一种方法来退回来啊，再来看一下第二种方法退回来。 好，第二种方法呢，就是再次创建快，把这个快的明清改成这个就行了。 好，这个的名称啊，这个的名称在这里看出来试一下，我把它复制一下啊，来创建快啊，逼创建快， 然后呢快名孔雀为粘过来啊，当然你可以直接去输，也行，几点就定到这个正中间，这时候他会提示啊，他会提示，他说了 啊，平面六角的这个块已经定义为图形中的快了，希望重新定义此定义此块的参照码啊，这里重定义，注意观察是不是里面就有这种啊，变成这种了， 看到没有，里面的六个是不是也变了啊？第二种方法就是重定一次不同名称啊，啊，不同图形不同图形来就变了相同名称，这个定快的时候要定他的名称才能把他给换掉， 但是再强调一下，这个必须是快，你不能把它分解掉了，你说老师了，我怎么做了？他就是不变呢？搞清楚是替换快啊，他不是快他就没办法去替换， 这个一定是图块，你把它分解了，你是改，你改了名称和这个一样的，他也他也没用，能听懂吗？第一次定的这个名称是要保证这个他是快，这是快才可以替换。如果说你把他这个错做 做插入的时候，或者插入之后给他做了分解，插入的过程中他有分解的功能。 真的啊？插入的过程中有分解的功能，插入之后呢，选中也有分解的功能，你做了分解他不是快了不是快了，你做这个的时候他是替换不了的啊，这是重点，注意不要去踩坑了啊。 好，那么我们的这个创建快啊，创建就是一个啊，替换呢？两个啊，就是把我们做好的快替换成其他的，就是这两种方法去做好就行了啊， 替换啊，创建快替换快啊，两种替换快的方法，有没听到啊？那我们这堂课就上到这里，就早上的话把这两页做好就行了，好吧啊，下课啊。

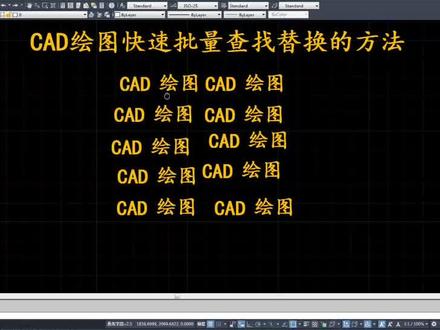

cad 绘图快速批量查找替换的方法？像下面这里我们有很多文本文字，如果我们要一个一个去修改的话，速度是非常慢的， 那有没有方法可以一辆快速把它查打出来，然后替换掉呢？我们可以输入命令 f， i， n， d 空格，然后输入要查到的内容，比如 cd， 然后要替换成什么，我们可以输入一个数字， 然后要查到的位置，我们可以点击这里，然后框选要查到的对象，在空壳，然后点击全部替换， 这样子的话他就可以一键把它全部替换掉，然后点击完成。 这样的一个方法你学会了吗？点个赞加关注，我们每天来学习 cad 绘图小技巧，如果你在学习 cad 的过程中有遇到问题，可以在评论区给我留言哦！

大家好，我是你的好朋友彤彤。这期呢，我们继续说一下 cd 中的一些东西啊，这一节我们要说的是查找与激发，嗯，我们 比如我们有这么多的图在一个大图里面，但是呢现在我们需要在这里，比如我们这里需要输入一个 cd。 呃， 顺，好，我们就看一下这个，我们在这么多的这么多的字图形中，我们如何才能够快速的定位在这里？比如说我们现在把这个放在这里，我们在键盘里输入 fi n d f i n d， 我们点击安特键，这里就帮我们调出了查找与替换。呃，我们这里我们输入，我们刚才需要。呃， 嗯，搜索的东西，比如我们刚刚搜索的 cad 孙啊，然后我们这里有个查找位置，我们需要是在当前的窗口，还是说在整个空间，我们可以选择整个图形，然后这里可以替换，但我们不是替换，我们需要查找， 我们怎么管呢？我们下面点击下面这个给他。呃，给点开啊，我们这里可以选择自己适当的勾选，我们这里点击查找， 然后他快速的就给我们找到一个东西，并且在下册给我们列举去。呃，列出来了，然后我们双击这个，看到没有，他自动帮我们给定位在这里，我们在哪里呢？在这里看到没有？ 然后我们再把它关闭，我们就自动的给定位在我们这个地方了，当我们不需要。呃，这个，也就说我们如果说是 cd 呢？我们在相同的呃， 道理，我们在输入 cd， 让我们点击查找，没有发现，他会给你列出来好多， 我们这里一共店出了三十九项，有这么多，为什么呢？因为我们输入的这个查找内容字太多了，我们字太少了，他这个有 重复的东西就太多，他的像素就太多。当我们如果说，呃，有些东西记得不是很清楚，比如 ccd 后面是什么东西我们记不清了，我们只输入 ccd， 然后在下面这里面，然后快速的选择，如 找到之后了，我们可以点击双击，然后就可以快速给我们定位这是他的查找内容，还有可以把这个查找的内容给替换成另外一个东西，比如说我们这个，呃， 刚才我们这里输入的啊，我们 cad 孙，让我们再输入 cad 孙，我们下面给他全部替换为孙，让我们查找替换，点击全部替换 完成，看到没有，我们就把这个字给替换了啊，这个查找与替换对于某些呃 一定的行业里面的同学可能会非常的实用。呃，因为桶桶是搞板筋的，桶桶经常会把一些有编号的一些图小拆分图放在一个大的一个 整体文件里面，这样好处就是方便我们的快速能够找到他的。也有一个弊端，就是我们这个文件会会非常的大。 呃，如果说你东西放的太多了，可能是，呃他电脑得运行一段时间才能找到我们所需要的东西， 嗯，东西得自己取舍吧，嗯，反正这个东西还是比较好用的。好，这节我们就说到这里啊，谢谢大家来观看。

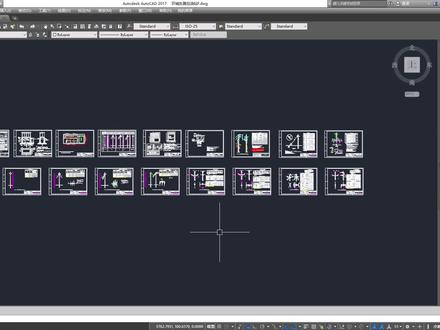

大家好，当 c、 a、 d 匿名块无法分解和编辑时怎么办呢？这节就教你不用插件的解决方法。我们作为施工的一方，收到甲方的 c、 a、 d 图纸，里面都是一些图块，无法分解和编辑， 比如这个加油站的施工图。选择图形，发现所有的图都组成图块了，输入 x 分解还是提示选择对象，这就说明图形不能分解。 来看图形的特性，他是多重插入快，这是快的名称，前面有个星号，不能分解就无法编辑。有朋友说用插件， 其实很多 cad 工程图都是其他软件生成的，用插件也不一定能分解，那怎么办呢？接下来就教你不用插件的方法。如果全部图 都要分解，那就在左上角这边点击这个 cad 图标，再输出这边选择 pdf， 输出到桌面，新建一个文件夹，打开文件夹，点保存，因为把所有图形都输出需要一点时间，耐心等待输出完成。 输出完成后，新建一个 cad 图，然后打开左上角图标，点击输入，选择 pdf。 提示选择 pdf。 参考底图来看命令行，可以点击这个子命令文件，或者直接输入 f， 或者按键盘的向下箭头，选择文件， 打开桌面新建的文件夹，选择 pdf 文件，然后点打开，这个是预览图，其他不用管它， 直接点确定，等待加载完成，这样 pdf 就变成 cad 图形了，都是线条，就可以单独编辑和修改了。 再看原图，如果不用全部都编辑，就不用全部输出，可以节省输出和输入的时间。比如只需要修改这张图，按 ctrl 加 p 打印打印机，选择这个 pdf， 选择窗口指定窗口的对角点，这边选择横向预览看看， 就这样。然后点左上角打印，打开刚才新建的文件夹，这边刚才已经保存一个， 它是全部图形的，那就名称前面加一个二吧，然后点保存，保存完成后新建一个 cad 图，然后打开左上角图标， 输入 pdf， 也可以在文件菜单里面选择这个输入， 找到输出的 pdf 文件点打开，这样很快就加载进来，再把它旋转过来， 这样就可以编辑和修改了。好，这节就到这边，有什么问题评论区留言，谢谢！

cad 里缺少 shx 文件，不用插件也能搞定？有的时候我们打开一个图纸，得出现一个这样的窗口，说什么我们缺少一个或多个 shx 文件，希望执行什么操作？呃，我希望你不要弹出来，让我成功的打开我的图纸。哈哈， 好吧，开玩笑的，没有这个选项来，那就让我来解决你不用插件，一招搞定。选择第一个选项为每个 shx 文件选择替换文件，然后再弹出来的窗口里面选择右边 gb 开头的这个选项，点击确定 a， 你们瞅瞅，这样再打开的图纸就是正常的图纸了。嘿嘿，不用插件也能轻松搞定，各位同学快去试试吧。

今天教大家一个绝招，在 cd 没有任何插件的情况下，一键快速选择你想要的物体。正常人都是这么选择的，但是姿势不够帅。今天教大家一个不讲武德的骚操作。输入快捷键 qyes， 点击选择对象框选选区，点击对象类型选择、直线选择、颜色选择，等于只选择一百三十六号色，点击确定即可。 大家可以根据自己的需求来执行相对应的操作。一键删除，你学会了吗？

各位朋友大家好，这是近期啊，公司做了一个村庄自来水的竣工的一个管线图，做好以后呢，认为我们这个入户的这个水表呀，我们都是 给他画的这种呃供水检修井的符号，但是给到这个设计方以后呢，他们要求画中，就是说这个入库水表就画一个就是长方形，里面一个 s 就是自来水的水手字母。 我们如何把这些就是说这这种圆圈里面一横给他替换成这这种图标呢？整个全部给他替换，如果是一个一个替换的话，因为比较多就就就非常的慢啊，今天 大家分享一下如何快速的全部进行替换。 首先呢我们双击这个图标，双击以后我们可以看到一个编辑块定义，然后直接就是这个，我们直接给他编辑一下就行了，其实 重新给他画一下， 嗯，画一个新的，把老的一删也行， 这样的以后画好以后呢直接点这个保存保存块定义，然后关闭，大家可以看一下看已经全部替换完毕。 在我们这个和设计单位，你比如说供水呀，这个村庄规划呀，还有一些交通啊， 电力呀，通信呢，这些设计单位打交道的时候，因为我们很多 case 里面的符号和他们的符号是不一样的， 这个时候呢我们就可以这样替换，就比如我们一个一个画，要省了很大的工作量，希望能帮到大家。

老师，老师，怎么了？为什么我一打开客户发来的图纸，他就显示缺少这个多个啥文件？我每次打开图纸他都遇到这种问题，咋办呀？这个是你的 cad 缺少字体导致的，你先点下边这个，忽略，缺少 忽略，举手，然后打开这个图纸。哎，可是他这标注没有了呀。你看，那你现在选中任意的一个标注，然后按 ctrl 加数字，一打开这个管理器，加一打开。 好，现在你往下滑，找到这个文字，找到他的文字样式叫 simple 二百五啊， simple 二百五，好，你把它记住啊。嗯，然后你现在输入 st 空格， st 空格， 然后在左侧的样式里边找到刚刚这个二百五啊这个，然后把这个使用大字体取消掉，取消了，然后把它点开，选择一个常规的字体样式，常规的，呃，送体好，然后点应用应用，再点置为当前置为当前好，关闭掉，关闭。哎，可是还没有啊。 那你直接输入刷新的指令， r e 空格，空格，你看所有的标注文字全部就出来了。哦， cad 还有刷新啊。哎，老师，就是我基础特别差，我也想学习 cad， 能自己出图这种能教教我不？那你把下边这个文件夹点开，这个就是老师给你录制的一套 cad 零基础到精通全套的视频教学课程， 首先会给你赠送免费的 cad 软件安装包，软件安装视频教程，这套课程的内容包含了 cad 的二维制图，每一个二维工具都会单独详细讲解，还包含了 cad 的轴测图以及 cad 的三维建模，总共是一百五十节课，手机电脑都可以观看学习，长期有效。 而且现在我在下方链接里边偷偷的上了三张优惠券，如果你能抢到优惠券的话，只需要六十九就可以报名学习，所以赶紧点击下方链接抢取优惠券报名学习起来吧！
