12v电源改可调充电器教程

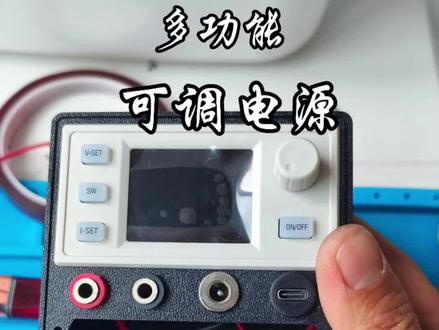

今天给大家分享一个我自己做的实用小工具，它需要外接零到三十六伏的电源，自己可以调节输出零到三六伏 最大电流。六安虽然不是自带电源，但日常用起来真的很实用。最常用的就是给手机充电，调到五伏就能稳定使用，日常应急特别方便。家里十六伏、二十伏的手电钻电池都能用它来充电，不用再找原装充电器，一个电源就够用。 十二伏的汽车电瓶和摩托车电瓶也能用它。小电流补电，适合日常维护。路由器、光猫监控、 led 灯带需要不同电压它都能调节测试供电很实用。小风扇、小水泵、小电机，调电压就能调速，做小实验或者简单维修都能用。九伏、十八伏、三点七伏的锂电池也都能兼容 覆盖家里常用的小设备。它不夸张不夸大，就是普通人生活里实实在在能帮到你的小工具，成本不高，普通人也能做，也能用得上。生活里很多小问题它都能轻松解决。

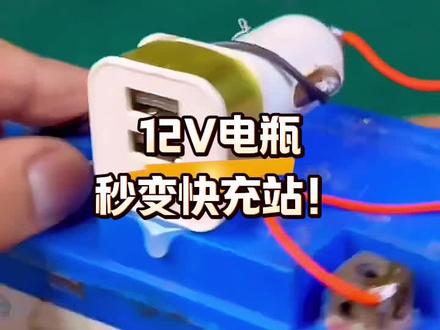

充电宝不是太贵，就是容量不够用，今天教你制作超级充电宝，准备一个车载充电器，正极接顶端金属头，负极接侧面弹片，直接焊死在十二伏电瓶的正负极柱上。 别担心，车充内部有降压芯片，它能把电瓶不稳定的十二伏直流电精准降压到手机通用的五伏输出，只要电瓶电压不低于十点五伏，这就是一个超大号的移动电源。

今天和大家分享怎么把开关电源改成横流充电器。这是一个采用 t l 四九四方案的开关电源，具有电压电流反馈电路， 二号引脚接二点五伏，参考电压，一号引脚接调压电路改变这组电阻值可以调节电压。 十五号引脚用于电流反馈，通常被固定为最大功率电流，用一个电位器替换掉这个电阻，就可以调节电流预值。 电源运行时，如果电流超过预值，就降低 pwm 占空比，处于电流反馈模式，电流减小就升高电压，直到设定电压。处于电压反馈模式。改造电路，理论上只需要一个电位器， 再优化一下滤波，实际用了五个原件。 拿一个铅酸电瓶进行充电测试，设定充电满电电压十三点八伏， 万用表拨到电流档， 电源空载电压十三点八伏，接通电瓶，电压降到了十二点七伏，电流被限制为一点一五安工作。在横流模式 调节电位器增加电流，调节精度能到毫安级，但这个电流是有噪声的，不能和电流源相比， 查看电流波形连续且稳定，用于电瓶充电完全足够了。

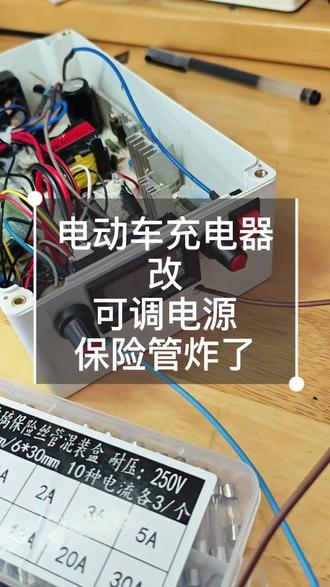

这是一个用电动车电源改造的开关电源，嗯，里面当时不知道是在接什么电路的时候直接短路了，里面的一个保险管炸掉了， 这个保险管的位置就在这个地方，我现在用斜口钳已经把它剪下来了，剪下来就是这两个， 我通过看上面的参数，上面写的是 t 五 a 二百五十伏，然后我上网搜了一下，这个是 叫慢断型玻璃管保险丝，但是我家里现在只有这种保险丝， 然后我看了一下上面的参数，上面写的都是 f 开头的，搜了一下 f 开头的意思叫快断型，我又问了一下豆包能不能拿这种代替， 他不建议用这种快断型的保险丝用在这种电动车电源改可调电源的这种电路上， 因为快断的形一旦过桨树的话就会熔断，而慢断的他会短时间接受这种大于本身桨树的这种浪涌， 只有在真正短路还有一些情况才会起到保险作用，所以说我现在还得再去买这种慢断型的保险丝。

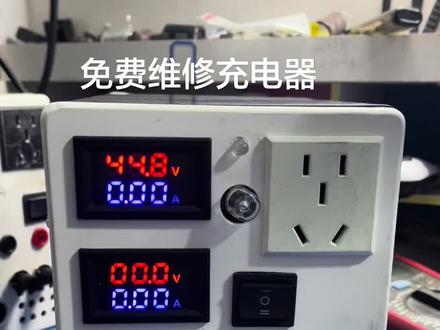

详细的说一下这台可调多功能可调电源的使用方法，首先这台多功能可调电源是分三部分的，这一部分是安全插座，这个表和这两个插座还有这两个调节按钮，它是可调电源这个表和这两个插座还有这两个， 这两个按钮，它是载，这是检测充电器的载。 首先说安全插座，安全插座这有个开关，上边按灯亮了，那么现在就是串灯的，就串了这个灯泡， 如果说放到中间就是串灯关了，如果按到下边灯也亮了，它是下边不用串灯的，正常的插座，也就是说这个开关管着这个插座，然后往上边就是串灯的，下边是不串灯的， 最终这个灯亮不亮，证明这个插座有电没有电，这就是这安全，这就是这这个安全插座这个可调电源，这个是正极，这个是负极，这个是调电压的，零到九十伏的电压，这个是调电流的，这个 可调电源很简单啊，两个插孔，两个调节按钮，就是调电压和电流这一块，这一块是我们修充电器必备的一块，然而它的使用方法其实也很简单，现在我给大家演示一下。 首先呢，这个插头啊，插在插座上，这是充电器的插头，插上以后，你要看一下这个充电器是多少伏的，比如这个充电器是八十六伏的十五安，那么你就要把这个 电压这可调电源的电压调到八十六伏，当然不必调到八十六啊，这个充电器只电池调到八十伏就可以了， 调错了，调反了， 一般情况下铅酸电池是多少伏，你就调多少伏，七十九也行啊。接下来第二步就是用我们的载线， 载线和这个充电器的载充电器的输出口相连，但是这个相连一定要正极接正极，负极接负极，不能接反啊，然后插电的时候也是正极插在红色的口，负极插在黄色的口， 这样插线就完成了。第一步我们要先反加电压，这个就是这个按钮就是反加电压的，往上面去反加电压以后，这会出现个电压，然后这个就是我们反加给他的电压，现在是没有电流，电流是零，我们这个调电流的暂时先不调，然后开开这个， 打开这个插座开关不用串灯了啊，这是修好的，看到我直接输出了八十六点八伏，这个充电器是没有启动的，然后我们必须给它加电流，加到两安多，这个充电器已经启动了，然后这个充电器是十五安的，其实我们可以加到很多很大的， 加到十几安没事，但是说不建议啊，不建议那样试充电器，为什么？因为因为这个负载，因为我这个这里边做的负载热量很大，如果时间太长的话，这个负载是受不了的，所以说我们试充电器就是一分钟左右就行了， 这样就证明这个充电器是好的，没有问题了啊。在这个时候，在你关机的时候，切记把我们的电流归零，然后关机，这就是我们这个多功能电源的使用方法以及各个板块的功能。

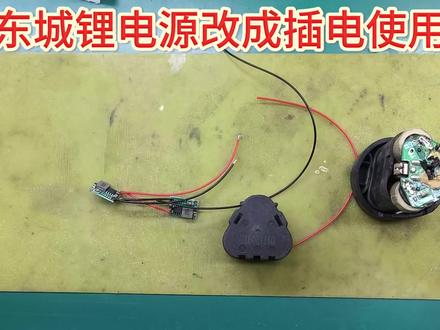

这是一个东城十二伏手电钻的锂电源，原来都是电池款，现在想改成插电使用看一下。这是一个原装的充放电保护板，电芯已经拆除了， 改装套件包括两个十二伏的降压板，一会准备当做他的中间电压检测使用。在改装之前，首先需要将两个降压模块他们的输入端用导线并连连接到一起， 然后找到十二伏的可调电源，给这两个模块供上一个十二伏的电。供电完成之后，需要将这两个降压模块一个调整到四点一伏左右，一个调整到八点二伏左右。看一下第一个显示的是四点一伏左右，已经调整完毕， 第二块显示的应该是八点二伏左右，八点三伏也是可以的，这两个降压模块一个调整到四伏到四点二伏之间，另一个调整到八点二伏到八点四伏之间，都可以使用。多上一下标记之后找来充放电模块， 它上面有两个点，分别标注的是 b 一 和 b 二，这两个是它的中间电压检测点，需要与电动工具进行通讯， 一会需要连接到这两个降压小板上，首先需要在充放电保护板 b 一 和 b 二这两个引角上给他加上一点焊锡，便于一会焊接连接导线，在 b 一 引角上焊接上一根黑色的导线， b 二引角上焊接一根红色的导线。 之后还需要看一下充放电保护板上输出懂正负极的引角，对照一下外壳上标注的正负极，然后在这个两个引角上分别焊接上一小段导线，负极上已经有连接导线了，需要在正极的位置焊接上一个红色的连接导线作为它的供电证， 之后将充放电保护板放置到绝缘的塑料片上，这是它的供电证，之后将充放电保护板放置到相应的穿孔， 然后就需要焊接他的降压小板了，刚才标注了一下，降压小板上一个四点二伏，一个八点四伏，将黑色的线也就是 b 一 中间电压检测点焊接到四伏的这个降压小板输出正 将红色的导线也就是 b 二焊接到八点四伏的小板输出证之后可以看一下用这些空竹筒代替原来的幺八六五零电芯，起到一个支撑的效果，然后找来一个 dc 五点零的延长线插头， 首先在这个锂电源底座上打上一个孔，一会将这个延长线从孔传入到内部电源当中， 后面就需要将降压小板等正负极的连接线与钢弹门穿的导线进行连接了。首先将这个降压小板用绝缘胶带做以下绝缘处理，防止他俩触碰到一起造成一个短路的现象，之后就可以将这几根线路进行连接了。 主电路板上的输出正以及降压小板上的输入正需要与我们刚才的导线红色的这根连接到一起，这里连接的是十二伏的正极。 主电路板上输出负极的连接导线与降压小板负极的这根连接导线连接到我们刚才输入的这根黑色的导线上， 这里连接的是十二伏的负极。连接完成之后，接线的部分基本上就完成了，将导线做一下绝缘的处理 之后，就可以将三个小竹筒放置到外壳当中，然后这些小板以及导线穿入到小竹筒中间空间的部分，就可以装上上侧的外壳。安装完成之后，就可以给这个锂电源通上十二伏的直流电，测试一下输出端电压，十二伏， 测试一下 b 一 中间电压检测点显示的电压，看看有多少，显示四点一伏左右，没有问题。 b 二中间电压检测点显示的电压看一下，八点三伏左右没有问题。 这样就可以将这个锂电源装回手电钻，测试一下它的功能，看看是否正常了。安装上之后点击开始按钮看一下，可以看到手电钻能正常运行，没有问题。 这辆东城十二伏锂电池款就改成了直接插电款，朋友们如果什么建议想法可以多多关注和留言，我们就拜拜喽！

一个报废的充电器改成了咱们这种四百五十八的充电器，怎么样？这款充电器呢？客户已经没用了啊。然后咱们就是废物利用，来开始 看看里面 双线并入，然后应该是纯铜的啊，我们给他看一下， 是铜的，确定是铜的就行。然后这个是黄色的，家人们看到没？不是白色行，只要它的变压器没问题，我们先拆下来测一下，没问题，给它重新缠十二伏和十四伏的线 好了，这个变压器一会儿称一称十，六点五，这些就都用不上了， 刚才我们测了一下他这个变压器一段，然后的最高电压是七十一伏。行，开始改变压器， 这个位置有点糊，这是数据线看到了吗？有点糊啊，这个变压器应该是高温过，这是重新插好的状态，我们把十二伏找出来， 直接装机器，这个波段已经锈住了，我们给他换个新的 成品出炉。看这大白烟气了吧，这个空间再小一点装不进去了。 一百 a 的 大整流球，这个不用一百的吗？扛不住。这变压器够大，这个机器就充吧，三百以内的电瓶，不管是充一个充两块，那都绰绰有余，完成发货，走起。

十几块自制可调电源，精准调压，电子维修实验测试，一机搞定，材料简单易找，新手也能轻松上手，性价比大卖。 接入好手机充电器的 type c 电源， type c 充电口的手机充电器都可以使用 旋钮调节电压，往右是增大电压，往左是减小电压，最大输出电压是二十四伏，最大电流是一点五安。按右边白色按钮可以显示电流输出， 现在没有接入载，所以显示零点零二。所需配件，主板 type c 右片器，香蕉母座电源开关，还有一个三 d 打印好的外壳，总计成本十八块左右。直接组装右片器正品，与开关一端连接，焊接后这个样子， 两根导线，香蕉母座负极，香蕉母座正极装入开关热熔胶固定 type c 优片器固定香蕉母座正极，然后是香蕉母座负极 诱变器负极连接主板输入端负极固定螺丝开关正极连接主板正极固定螺丝，香蕉头母座黑色连接主板输出负极，红色连接主板输出负极， 所有的线材已经连接完毕。充电测试，打开开关， ok， 屏幕点亮没有任何问题。主板螺丝口位与外壳口位对齐， 一共四颗固定螺丝，分别打进最后一步，安装上盖和按钮， 上盖采用沉铜螺丝 m， 二点五乘六，一共四颗， 全部安装完成，非常的美观。充电开始测试，拿出鳄鱼家连接线，我这里有一把二十四伏的风扇，分别连接好正负极， 风扇转速非常的高，可以听见明显的风声，旋钮向左调低电压， 风扇转速明显降低，风声也逐渐变小。五伏电压的风扇转速和风声 只要功率不大，小于一点五万的电子设备，或者是幺八六五零电池充电，我们都可以使用它，那么十几块钱，你值得拥有。

大家好，呃，今天回复网友一个问题啊，嗯，这是一个用电动车充电器改的可调电源， 充电器改的可调电源，然后呢加了一个电源辅助板，这个电源辅助板的作用呢，就是给 三八四二供电的，因为三八四二吗？他如果把电压调的很低的话，他是靠这个绕组产生的电，然后来给他供电，让他工作的，如果电压很低的话，那么这个绕组的电压也会低，那么低于他这边的 这个最低的电压预值的话，那么他就不工作了，所以呢，我们就需要用这个辅助电源脚板，因为辅助电源的这个电压是不会调的， 所以呢我们用它来接。那么有网友就问这个，为什么他这个辅助电源的这个 电压要在他的这边这个电源板的电容的正负极来取，而不是从这个交流二百二十伏来取？ 那么大家看一下我这个东西啊，我从这边交流二百二十伏取的这个啊，我从这个电容的整流的电容，呃，滤波的电容，这个两段取的这个电压取过来以后，我在这个 他的辅助电源我就只用接一根线就可以了，对吧？因为他工地了，对不对？我们今天对着图纸来和大家讲一讲就明白了啊，其实原理原理很简单，这边这个也是个电源管理芯片，他的工作电压十三伏，也就是说当这个电源板正常工作的时候，这个地方始终会有十三伏的电压， 对吧？也就说我把这个十三伏电压引到了这个位置来，而他的启动还是用他原来的这一套，他的这个启动还是用这一套来启动啊？他启动完了以后，然后他这个十三伏过来给他供电啊？如果电压够的话，他就不需要给他供电，如果电压不够就通过这个十三伏过来给他供电。 原理很简单啊，我给大家大概画一下就明白了。呃，这是我们这个开关电源板他的一个电路图，然后呢我们这个小板是不是他也有一个电路啊？小板这个上面是不是也有一个 一个整流桥，对吧？然后呢这边是交流的输入，然后呢我们把这个直流的输出放到这 一个正一个负好，然后呢这个地方有一个电容，有一个滤波电容，这个负就接地了，对吧？这是接地，然后这是正极的输出， 那么在这个辅助电源小板上面，他是不是这个地方也是产生一个三百一十伏的电啊？ 在这个地方也是一个三百一十伏的电啊， 对吧？然后我们把他的正极引过来，接到他的正极上，然后把他的负极引过来，接到他的负极上，对不对？把这个正负极往这一接，是不是相当于这个电源小板， 它的上面意思不就有了？我就不需要从这个交流，这个地方我就不需要输入了，对吧？然后这个地方接地了，对不对？然后它同样跟这个电路一样，对吧？它也是一个电阻，然后一个电容 这个地方就给这个电源管理芯片 pwm 供电，然后呢从这个地方出来依然是一个二极管，就和这个电路是一样的了，对吧？一个二极管，然后一个电容 接地，这个二极管这一边呢就接在它的这个接到它的供电槽组上， 对吧？这就是接到那个电源小板的供电绕组上，然后从这边来给这个芯片供电，那么在这个地方呢就会产生一个十三伏的电压，这个十三伏的电压呢，我们就把它直接拖过来， 加到这个位置，加到这个位置，对吧？这个位置就过来给这个三八四二第七小供电了吧？对吧？就说当这个阻扰组，当这个呃开关电源阻扰组的电压很低的时候，比如说我们调到五伏的时候，那么他这个扰组肯定感应不到 更高的电压，对吧？我这个输出都只有五伏，那这个地方的电压会更低，这个电压很低的话就不足以使这个芯片启动，这个时候呢我们就从这个辅助电源小板上面把这个十三伏引过来，那么这个十三伏呢就通过它给它供电， 就使得这个三八四二能够正常工作。那么开机的时候呢？开机的时候三八四二同还是用的他原来的这一套供电系统，对吧？一开机一上电的时候还是通过这个 电容啊，通过这个电阻，然后通过这个电容，然后再通过他给他一个十六伏左右的电压，让他能够瞬间工作一下，好，他瞬间工作，然后呢这个地方呢给这个电源小板供电了，对吧？电源小板也会有电，他瞬间工作，工作起来以后，在满足工作条件工作起来以后， 这个小板的十三伏是不是建立了？这个十三伏建立了，然后直接就放到这就接管他了，就给他供电，就明白了吧？

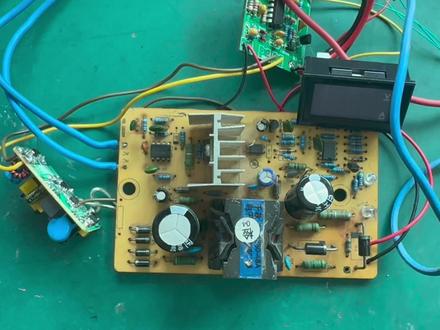

前面发了个视频啊，说这个，呃，改这个电动车充电器的很多朋友，呃，很有兴趣啊。然后呢，有一个朋友说我没带副载，那我们今天来带一下副载，看看他的情况，我还没装到盒子里去，我们先通电， 好，现在显示十九伏，我们把电压调低一点， 八点五伏。然后呢，我们用一个汽车灯泡来测试一下啊，这是它的这个输出的两根线， 嗯，灯泡已经亮了，然后我们把电压调调高一点，调到十二伏吧，这本来就是一个十二伏的电压的灯泡，可以到十二伏，到十四伏都可以用的， 十一伏我们调到十四伏 怎么样？十四伏现在是两安、二点四七安，二点四七安啊，那么它带负的是没有问题的，至至少是这个小电压下面带负的是没问题的啊，大电压的话就自己去测吧，大家自己去测， 那么要说明一个什么问题呢？说明这个，其实这个电动车充电器啊，它是可以改的 啊，三八系列都可以改，改成这种可调的。但是呢，呃，用这个电动车充电器呢，改出来以后啊，大家一定要注意它的适用范围，它不能用太大的电流， 他不能够承受太大的电流，因为本来电动车充电器他的功率就不大，大概也就是一百多瓦，比如说我这个，我这个是四十八伏两安的，四十八伏两安那是那证明多少呢？四十八伏两安的话就乘一下，也就是，呃，九十六瓦，对吧？不到一百瓦 啊。那么大家一定要注意，使用的时候不要超过他的额定功率，超过额定功率以后就很容易炸机了啊，很容易炸机了，然后电压也不用，不要用的太高啊，因为对于我们平时的做实验也好啊，然后调试也好啊， 一般来讲这个充电器我们呃用的最多的，五伏、十二伏，对吧？然后二十四伏，四十八伏，这个用的比较多，然后再高的呢，就用的不多了，那么在这个范围之内呢，我们可以任意的去使用，那么电压过高的时候呢，就容易会出现问题， 因为本身他的功率就很小，你比如说你调到一百，呃，一百伏的话，那么我只要给一安的电流就有一百瓦，对吧？那么随便给一点电流他就会炸机啊，所以大家一定要注意这个问题啊，那么今天就和大家说这么多，谢谢大家。

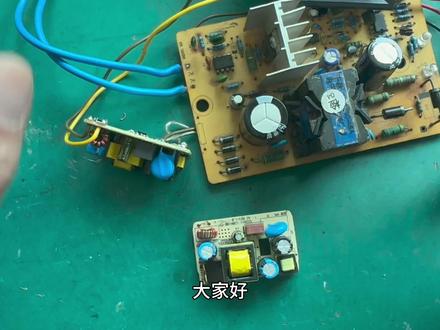

大家好，关于这个电动车充电器改可调呢？有很多网友提了问题啊，我今天来解答一个问题，就是说他问我这个 辅助电源是怎么接的？其实辅助电源很简单，辅助电源它主要起两个作用啊，起两个作用，一方面呢是给我们这个 三八四二供电的，为什么要给三八四二供电呢？因为我们如果把电压调的很低的话，那么本身这个板子上的三八四二，他的啊，这个本身这个板子上面他这个变压器的绕组啊，就不足以来驱动三八四二了， 对吧？我们只有在四十八伏的时候，他这个变压器绕组才能够输出十二十二伏左右的十三伏左右的这个电压来供三八四二，一旦我把电压调低了，那么整个绕组的电压都会降低， 那么降低以后它就达不到三八四二能够自动启动或者是三八四二正常工作这么一个要求，所以呢我们需要用这个辅助电源。好，那么这个辅助电源呢，实际上它也是一个开关电源，大家看啊，这也是一个开关电源，大家看看这个就比较清楚了，这个没焊的 啊，他这边呢有一个芯片，这有一个芯片，这个芯片呢也是一个。呃，电源管理芯片啊，这这个板子呢是一个易安的板子，这一个电源管理芯片，那么我 我们反过头来想一想，这个板子如果他要正常工作的话，这个管理芯片是不是也要供电啊？对吧？那么这个 板子他上面这个电源管理芯片，他的是在这个高压侧，对吧？他在高压侧，那么他的供电也是十三伏，那么和我们三八十二供电是一样的， 我们这个时候我们只需要把他的供电取出来，然后和我们这个三八十二并连起来就可以了，那也至于我这个主导组的电压低了，但是我这个电压不会低，对吧？这个始终可以保持在十二伏到十三伏之间，那么所以他可以长期的给他供电，即便他 即便他这边电压低了以后，可以通过这个板子给他供电，所以是这么来的，是这么来的，然后他的接线是怎么接呢？呃，大家注意一个很重要的问题啊，他的接线我们一定要找到这个， 我们一定要找到这个辅助电源板的这个绿波电容，这个绿波电容，那么这个绿波电容的正负极 就是整流桥出来，你看交流从这边进来吗？然后通过这个电感吗？然后通过这个整流桥出来正负极，对吧？ 那么这个地方就是肯定是三百伏的高压，对吧？正负三百伏的高压，然后呢把这个正负三百伏和这个和这个电动车充电器的这个电容上的正负三百极并在一起，从这取电 也相当于我们取过来的就是直流，我们不需要，就是他这个整流就不需要了，我们就不需要他这个整流桥了，直接从这边取一个四，呃，取一个三百伏的直流，取一个三百伏的直流，然后送到这个滤波变压器的两端就可以了啊，这个时候他的供电就接好了， 他的供电接好了，然后呢？他的这个，呃，他的这个直流的输出啊，他这个正输出是在这，在这 这边应该是第一角，在第一角上，第一角是他的十二伏的供电输出在这个角上。好，那么有些朋友说，为什么我只接一根线呢？大家看，实际上我就在输出这个接的一根线，就接了一根红线，大家看啊， 接了一根红线，直接接一根红线，接到他这个电源管的芯片的供电角，然后我没有接负极，为什么不接负极啊？其实他负极是共的，对不对？因为我这边是用的他的直流过来的，对吧？从这个地方的直流过来的，那么他直流的负极就是 这个板子上的负极，那么这个板上的负极呢？我又连到了这边，那么是不是他就攻地了？他攻地了以后，我是不是一根电源线出来，他相对他来讲就是十二伏到十三伏的电压好，然后他的输出呢，在这 输出从这个地方接，接出来以后呢，就直接送到了我们这个控制小板上面，送到控制小板上面啊，是这样一个过程，那么今天呢，就把这个电源小板的接法和大家讲一讲，谢谢大家。

右边数过去，第五只脚里面这个针抽出来悬空不去用它，然后呢拉一根线，就是焊点上拉一根线在这焊点上焊住的， 拉一根线过来到底板这个角上，然后呢， 这里有一个电阻拆掉，拆掉以后呢， c r l 这根线接第三角，第三角芯片的第三角，左边数过来，第三角，三个角，然后呢这里有一个 一二三四五，第五个角接癌症，第六个角接 f。 第一脚拉一根线接地在腹肌，然后呢这是一根棕色线， 它的那个字母标识是 f s， 这里是接十二伏黄色线， 这是一根 g m d， 它的负极黑线，这是它的侧电压的 c v 线。实际操作的时候一定要对那个板子上的标号， 不要光看这个线的颜色，因为线的颜色可能因为线材厂家的变化，可能颜色会不一样。然后这里呢有一根橙色线， 板子上应该是 k g 的 这个橙色线，接风扇的这个蓝色线，因为我们把风扇这个蓝色线原来的那个割断了，割断之后专门接这根橙色的 k g 线，可以控制风扇， 风扇控制线做好绝缘，然后呢，这里有一个温控检测，用电工胶布啊下面贴一张，然后把它放在两张之间做好绝缘， 改好之后核对一下接线确认无误，然后插上表头通电， 通电以后呢，他应该输出一个跟设置电压五伏差不多的一个电压。

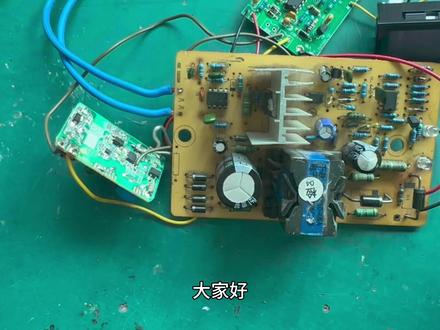

大家好，今天帮一个朋友改装一个电动车的充电器啊，把它改成零到一百伏可调的这么一个充电器啊。其实这个改装很简单啊，出了什么问题呢？忘记把这个电容换掉了， 这个电容耐压太小了，结果我调压的时候调调调调的爆炸了，大家看这个都已经鼓起来了，这个地方已经鼓起来了，爆炸了，它这个电容呢是一个 呃，六十三伏的，因为他输出是五十多伏吗？四十，他是四四十八伏的充电器啊，然后把它改完，改完以后试的时候 这个电容就鼓起来了，很吓人呐，突然一下这个气体就出来了，忘记了。所以大家如果要改这种充电器的话，就一定要注意这个输出电容，他的这个电压比较高吗？改到一百伏左右，那么他的耐压值肯定是不够的，就会炸掉。那么接下来我们把它换掉， 换掉以后我们再给大家看一看啊， 这个电容已经炸掉了啊，这个地方已经鼓起来了，他这个其实这个地方他有这个三角形，就是起安全作用的，就是说他内部压力过高，他就会爆出来，和我们那个锂电池是一个概念，我们来测一下，看看他现在的容量是多少？爆了以后 就没容量了，爆了以后没容量哎，有容量 不显示容量，看看容量多少？一百五十一，一百三十一、一百二十微法，它这个标称是三百三十微法的。好，然后我们再用这个，呃，用这个电桥来测一下， 我们用电桥来测一下，看它的 q 值是多少，这样呢，我们就知道这个电容坏了以后，它的这个 q 值啊，包括它的容量会有什么样的变化？ 电容板，然后正负极， 我们用这个电桥来测的话，就只有七微法了，它的低值到了三点多，你看低值就很大了，然后它的这个，呃，电阻啊， 它的低值是三点三点四，看它的地值，地值三点零六了，已经很大了，然后它的电阻只有八十欧了，看到没有它的电阻八十欧，说明它坏的很严重了。 好，我们把这个电容换掉，换掉以后给大家演示一下这个，其实很多朋友对这个很感兴趣啊。 好了，这个电容换完了，大家注意啊，自己如果改装之后一定要注意这个电容的问题啊，它的耐压是不够的啊。 好，然后我们接下来测试一下，让大家看一看，看看它的这个调压调流，这是改的这种一百 一百伏，呃，可调压，可调流的，这个是他的这个控制板，这是他的控制板，然后呢这个是一个辅助电源， 在这个辅助电源上面取两个电压，一个是十二伏，一个是十三伏吧，十三点几伏，这个十三伏呢是给他供电的，十二伏呢是给这个芯片供电的，这是一个试运放，这是一个试运放，实际上只用了两度，没有用到四度啊。 好了，我们接下来通电，看看不会冒烟吧？ 好，输出正常了，这个表上面也有显示了二十四点七伏，然后我们就可以调这个电位器来调它的这个电压，这个电位器啊， 二十七伏，我们把它调一下， 这是调调大了，我们调小，看看最小调到多少， 可以调到零，大家看最小调到零，然后调大，往大的调啊， 你调到九十度就不调了吧，因为我这个表只有三位，大家看我这个是三位的表，也要用那种四位的就好一点，三位的话它显示不全。 六十四伏，六十五伏，你看这个电压一直可以调， 还可以调，我不调了，调到九十五。九十五伏应该调到，调到一百伏肯定是没问题的，我们调到九十五伏就不调了，九十五点四伏。好，然后呢，这个是调电流的，调电流怎么调呢？就是把这个调到最小，把它调到五伏，到三伏左右吧， 我们把它调到五伏，然后看调流的效果怎么样？ 调到五伏吧，调低点 好，调到五伏，然后我们拿这个镊子把这个输出短路一下，我看看二点九万， 我们就可以调这个定位器，把这个电流调下来，调高调低都可以啊，通过这个定位器来调， 比如说我现在调的是一点四八，然后呢我现在呢就可以让它呃横留在一点四八 n 输出啊， 这就是整个这个过程啊，给大家开个小玩笑，看一看这个呃爆炸的电容，如果大家对这个感兴趣呢，可以留言告诉我，我会来教大家怎么去做，告诉大家怎么去设计。 呃，我后来通过一个呃三五八也设计了一款，那么这一款呢？是用这个呃四呃四运放，但实际上两个运放就够了，没必要四个运放。好，那么今天就到这里，如果大家有兴趣，在留言区说一说，谢谢大家，拜拜。

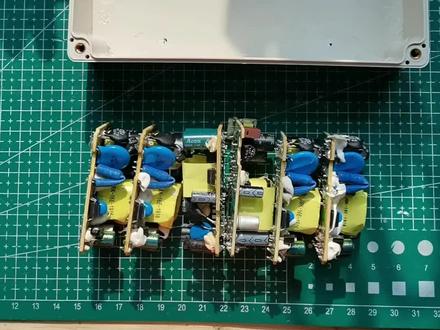

今天把我这个二十块钱成本左右的平衡冲给它戳起来， 先在这个防水盒里面比划一下，看看位置够不够。这个防水盒呢估计只能放六块。那就先做个六串的嘛，旁边安排一个风扇，周围再打几个孔， 然后按着一个开关。这里我把这个输出线五伏的输出线已经焊接好了，然后再把二百二的输入线给它们焊接上。 这个壳子质量太差，打碎了，凑合用吧。开关和 ac 插头已经安排好了， 直接用这个七零四硅橡胶给他们安排上。电源之间呢稍微留一点距离，只要不接触上就可以了， 等待胶水凝固，基本上就是这个样子。我把这个充电模块呢全部粘到背板上，焊接的地方露出来方便焊接。 这里是 r y r 的 输入，给他们全部并到一块。这里用的是锂带点焊电池用的，看去可能会整洁那么一点点， 焊接好就可以了，可麦想用那种粗的铜丝，但是手边没有了，然后再把这个电源的输出五伏给它接上， 接了这个充电模块的输入端稍微离米些， 这里呢我还安了一个温控模块，外接一个风扇，风扇安排在最后一个电源上，也是五伏的风扇，我们呢通电测试一下， 看上去很一切正常。这里呢就是充电线，充电线一共七根，分别是 b 负 b 一、 b 二、 b 三、 b 四、 b 五、 b 六。做好标记，再通电测试一下， 看上去仍然一切正常。这是我自己做的，这个分电板 是从一串到九串，十串都可以了，目前只用到六串。我们把这七根线给它接上，这个没有做防呆设计，每次插的时候一定要看清正负极。好了，已经焊接好了， 焊接完还要再测试一下，看看线路通不通，有没有短路的地方，一切正常， 用胶水把所有的线头固定一下，免得碰着就掉了，里面的线头也做一下加固， 后期正常了再多加一点胶水。这是咱们的线路图，简单画一下吧。上面这五个是开关电源二百二输入，五伏输出，下面这五个呢就是充电模块，分别会避震，避负， 最后一个避负呢作为负极，然后他的避正和前一个的避负并连起来，就是 b 一， 以此类推，胶水都已经干了，再沿一下通电之后的电压确认都没有问题哦， 本院上电视气死一下。这个是山串的，开机看一下指示灯正常不正常， 指示灯没问题。这里我不小心把这个两个针脚碰到了，这个螺丝上面短路冒烟了。 还好啊，模块都没有问题，再试一下这个，这个是四串的，四串的充电 没问题。这个电池呢现在也比较满，身为分电功率二十多瓦，如果想充单串的就用这种随便插到上面就可以了，正负极只要不接错， 每两个之间就可以充一组电池，一个电池我们交个幺八六五零试一下也可以，充二幺七零零都没问题。更一， 这里是一山在工作，这也是可以，如果要冲超过六串怎么弄呢？那可以先冲，哎，这六串冲完了，把它们往后移，再冲下一个六串也是可以的，理论上可以无限。
