cad创建面域不闭合的解决方法

cad 小知识 cd 填充时无法确定闭合边界？我们使用 h 空格进行填充时，拾取我们图形的内部提示，无法确定闭合的边界，我们直接关闭这个界面，看 cd 上会给予我们红色圆圈作为提示， 稍微放大一下，我们就发现了原来是没有连接上，我们可以使用 f 空格命令，选择两条线对齐进行闭合的连接，然后我们再使用 iq 空格就可以对其进行完美的填充。 那么当我们如果遇到多个线没有连接上，并且也无法进行简单的连接的话，我们可以使用这样的一个方法。 h 空格之后，我们输入快捷键 空格进入到设置里面，在右侧的面板，我们找到允许的间隙，默认是零，我们改到五十的公差点击确定，这样的话我们在对齐进行填充的时候就可以完美的填充了，他会提示图案是没 没有闭合的边界，是否进行填充，我们选择填充此区域，那这样的话，即便我们的图形没有进行闭合，我也可以完美的对其进行填充，这是我们第二个多个间隙的填充方法，那么 cd 中无法确定闭合的边界解决思路各位同学有没有学到？

相信呢，有很多同学啊，在使用 cd 进行图案填充的时候，都碰到过这一个无法确定闭合边界的提示，那么碰到这个问题的时候呢，很多学员就不知道怎么解决了，导致自己呢无法进行这个啊图案填充。那么今天呢，蒋老师给大家来讲解一下啊。 首先我们碰到这个问题，我们应该要检查一下我们填充的对象，他是否已经闭合了， 好，那这个时候我们选择我们这一个填充对象，哎，你发现他已经是一个多段线了，那么按正常来讲，多段线他就已经是闭合的，对不对？但是我们在命令行输入的 h 空格啊，去填充，然后拾取内部点去填充，你会发现他还是有这个提示，那就很奇怪了，对吧？那这个问题怎么解决呢？其实很简单啊， 我们既然不能够去拾取点，那么他又是一个整体，对吧？他是个多段线嘛，就是个整体，那这个时候我们就不要去拾取点了啊，我们直接选择对象填充，那我们怎么操作呢？还是一样的在命令行输入 h 空格， 那么如果说我们的 cad 是高版本的话啊，那么他的填充的这个窗口会到上面来啊，那这个时候呢，我们怎么选择呢啊？ 我们直接点击这一个选择边界对象啊，这个选项，对吧？当然啊，那如果我用的是 d 版本的 cd 呢，他在命令行，我们可以直接输入一个 s 空格，对吧？他是不是也可以直接鼠标左键单击选择我们这个对象，然后空格，你看他就填充完了， 对不对？所以下一次我们再碰到这个啊，填充的时候，他提示无法闭合的话，首先我们尽量的要把我们的这个填充区域，看能不能够合并成一个多段线啊， 这样的话就很方便去操作了。那么也有同学会提出一个问题，就老师啊，你看我的这个填充的区域，它并不是，对吧？首尾相连的这个线条呢？那我该怎么样去把它啊合并成一个多段线呢？对吧？那么其实很简单，比如说这个啊对象， 那么他是没有办法直接合并的，对不对？因为他不是首尾相连的，那么在 cad 当中啊，只要你是一个闭合的区域，那我们可以直接使用一个啊 bo 空格，然后呢点击我们这个时区点图标，在我们这个内部时区一个点，然后敲空 格键，他会自动的啊，帮我们去创建一个啊这个多段线对象，那这样的话，我们去填充的时候，他是不是也可以去选择对象去填充呢？

观众朋友们大家好，现在来说一下边界创建和面域，这两个面令呢不同，但是呢也有关联，所以放在一起来讲解，他 选定所有的对象，两个闭合的集合图形都是由线段首尾相连形成的。退下， b o 回车打开边界创建，默认是勾选孤岛检测， 来看一下这个对象类型，这里边呢有两个选 下，一个叫面域，一个呢叫多段线，默认为多段线，单击这个按钮，十七点 好了，十字光标的焦点放在这个闭合区域内，任意处单击，然后回车提示我们已创建一个多段线，这个时候再来选一下 啊，我不这样选啊，不这样选，退下，光标的把框 对准线，就是放在线上单击选了，通过单击来选择，明白吧，好。 m 回车，任意处单击，拽出来， 看到了吧，原来的对象还在， 看到了吧，这个是通过 b o 命令创建的多段线， 好比是在这个基础之上生成了一个一模一样的对象，不同的是原对象保持线段的各自独立性，看到了吧，通过选择来看，那么边界创建之后的对象呢？ 看到没有？单击也好，这样选也好，选定之后呢， 他是一个整体删除，看着这撤销边界创建后的对象 性质就不再是直线的性质了，而是多段线的性质，为什么这个线宽存在，边界创建之后，线宽消失了呢？ 大家请看，这当前层为零层，零层上的线宽 就是这个随层，我没有设置任何的线宽，默认的就是这个效果， 而这个线宽呢，而这个呢，是设置了一个线宽的，这个对象与这个对象不在一个层上，所以呢，看上去他变细了，就这么一个原因，既然 变成了多段线，那么就可以编辑多段线，最明显的就是编辑他的线宽好 p e 回车， 然后呢，单击选择多段线好了，输宽度 w 回车，指定新的宽度，比如说我给一个六十回车，看到了吧，还可以编辑其他的 是吧，泥盒啊，链条曲线啊等等，编辑顶点啊等等这些呢，在前边的教程都有讲过， 请去查看 c z 再撤销回来。 b o 回车， 好对象的类型我来选择。面域，看到了吧，好，单击十七点按钮，依然是在这里边单击回车， 即使我们创建了一个面域。好 m 的车， 看到了吧，单击赔车，拽出来好了，这个是原对象，依然保持线段的独立性。这个呢，是经过 b o 命令创建的炼狱 单机，看单机差不多选定之后，选定之后 看到了吧，仔细看啊，假点不一样，这个假点多，这个假点明显就少了。选定这个 去对比假点的变化，朋友们自己去找规律好的退出好，再来看这个，我想对这个三角形做面喻而一记回车， 这样选择对象，回车好了，也提示创建一个命运 m 回车，单击回车，给他移动一下， 看到没有，原来的对象没了，一个新的面具被移动在这看着。在 b 回车对线的类型下边选择面域 单击时，取点内部单击回车，提示我们创建了一个面域 m 回车，单击回车任意处，单击到这吧，再单击好， 新的面具移动出来了，原来的对象是吧， 还各自独立的保留在这。这一下， b o 命令下边的炼狱 与 r e g 的面域性质完全一样，结果呢，也完全一样。说不同的是 b o 保留原始对象，那么 led 呢，则不保留。 微回车，双击西南等轴侧确定， 我们切换到三维绘图模式，这个与这个都是面浴后的对象，不管是 b o 下边的面浴，还是使用 led 的面浴，我刚才说了，结果都是一样的。 这一下输 s h a 回车 c 概念显示，回车好了，可以看到面 艳遇后的对象是可以上色的，也就是说里边可以填色，通俗的说就是他们的里边都是实心的， 那么多段线里边是空心的，既然他们里边是实心的，也可以呢，把它形象的理解为是一张纸是吧？我们可以在这个实心的纸上面剪一个洞， 或者剪一个任意的形状，而这个多段线就不可以，因为他是空心的，你就不可能在他上边剪一个洞口出来， 像这些个独立的线段围成的闭合图形就更不可能了。好了，总结一下， bo 边界创建命令可以把原始对象创 建为一个多段线，也可以创建为一个面域。而 eg 命令只是一个单纯的把原对象创建成为一个面域对象，并且呢，原对象消失，边界创建命令则保留 原对象的存在。好了，朋友们，感谢观看，欢迎留言评论点赞，敬请关注 cd 制图课堂，我们下次再会！

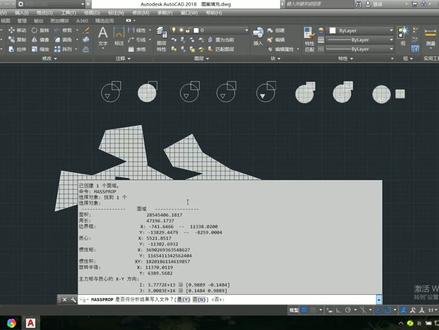

大家好，我们今天来说两个比较轻松的快捷键，也就是说这两个听一下就好，不用记得很多，只是一个课外的延伸。我们点开绘图，在这个位置绘图下达三角， 他有一个面玉，我们今天说到这个面玉，面玉其实不属于我们二维的一个编辑，但是会有的时候会碰到这个名字，他的快捷键是 r e g r l n， 他其实我们用的话其实用的很少， 可能就是像将一些打散的图块重新再把它粘起来会用得到。我们看一下，我在百度上查一下他的这个魅力， 其实呢就是说将封闭的线属性的变成面属性，他的前提条件就是封闭的线。我们来展示一下这个 ij r e j， 其实说到 r e j 的时候，他就可以是 r e j l o n 了，然后选择对象，你可以一条一条的这样去选择 这个你看到吗？我们就变成了一个面熟悉他的话跟那种矩形那些的不一样，不是断断线，是个面熟悉，他只有四个点，他只有四个端点， 而且他跟块有点类似，他是不可以去拉动拉动这种端点去编辑的，我们炸开他 也可以 r e j r e j， 然后做一个框选，他也就变成一个面玉，这个会有的时候会用灶，但是用的时候其实很少， 但命运这个名字会经常会我们有些出现， 尤其是用这个命令的时候，我我们讲的另外一个命令叫快速闭合边界， 这个快捷键是 bu， 什么叫快速 b 和边界呢？就是说他能快速的在一个跟填充一样去找一个边界。 我给大家啊说不是很好说，我给大家演示一下，比方说下边有一条这样的 四个线段，这样的相互相交的，而且形状不一样，如果说我要瞄一段多段线，我就要绕着一圈瞄，但是我有这个命令，好， bu 看到吗？我是点击实体点对向类型选择多段线，然后 在中间点一下，然后回车风格，他就形成了一个多变形， 这个多边形如果说你是创建了一个面域的话，他是不可以编辑的，如果说你创建了一个快速填充的话，快速闭合的话，他是多段线， 这个我用的比较多，大概是用在什么时候呢？用在这个凉面积的时候， 还有一些填充，去扣图形的一个边缘的时候，要面积的时候，我就可以快速的用这个 bu 去选择他的一个， 选择他的一个边界，然后在这里查看一下他的面积和周长， 然后就是用这种，如果说有的时候需要一些填充，但是这个填充家具在这里边，如果说我们分析的，如果说直接在这个填充的话，他会分析时间很长，所以说我们 可以去创建一个多大型多多段线的边界，去辅助我们去做填充图案。做法其实也就是这样，我们先自己画一个，去 做一个小的一个边界，让他不要去跟那么多其他的图案去有联系，然后再点击矩形和这个我的一个块之间的一个内部点，然后回车 看，我就去找到了一个这种家具靠的一个边界， 我在填充的时候，我就可以选择外边这个多段线和里边这个多段线，然后进行一个填充。 好了今天就讲到这里。

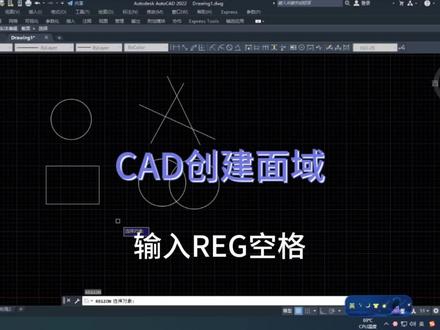

当对象是封闭图形时，输入 rec 空格，选择对象空格，创建面域。当对象是交叉图形时，输入 b o 空格。 对象类型，选面域，单击拾取点，在交叉处单击创建面域。从左到右框选对象， 输入 m 空格，单击一点，单击另一点，移动创建的面域。

我们绘制好的图形明明是闭合的，但是在填充的时候呢， cd 一直提示有不闭合的边界，怎么办呢？首先说 esc 退出填充命令，我们可以按住 shift 键加滚轮中键对图形进行旋转观察，大家能够发现 这两个点是有高差的，并没有完全的闭合。那我们现在呢，可以选中飘起来的这条直线， 输入快捷键， ctrl 加一，找到几何图形里面的起点坐标，我们能够发现图形端点的这坐标为零，但是起点的这坐标是有数值的，我们把数值直接改成零回车， 大家能够发现呢，我们的图形已经完全的闭合了。好，回到顶式图，输入 h 空格，再次进行填充就恢复正常了，你学会了吗？关注我，每天分享 cad 实用小技巧！

cd 未闭合区域如何填充？当我们输入跨界键 h 空格，点击内部区域，我们发现该区域无法确定闭合边界，我们放大来看，这个区域呢，有一个单个间隙，那怎么办？我们可以利用跨界键 f， 先将他们闭合， 输入 f 空格，按住 shift 键点击，点击先闭合该区域，我们再输入跨界键 h 空格，就能够对它进行一个颜色的填充。 那我们再看一下下方图形，他有多个间隙，这种方法呢就太慢了。我们输入 h 空格，再输入下方二级命令 t 空格，将公叉改成十，确定再点击要填充的内部区，继续填充此区，就能够填充完成。 这个方法你学会了吗？想要学习更多的 cad 知识点，推荐大家报名视频左下角这套入门到京东课程，这套课程在手机上，平板上、电脑上都能够长期有效去观看，而且课程当中还给大家赠送软件安装包安装的视频教程。 课程原价二九九米，我在视频左下角放了五张优惠券，想要跟老师一起学习的同学，点击左下角领取优惠券报名吧！

当我们有的同学想要做施工的时候，提取外墙的边界线，那他如果是不闭合的，我们输入 bo 边界创建，然后拾取之后，他会给你说无法闭合边界， 我们关闭之后呢，如果你再次点击，你会发现左上角哎，有个提示，他没有闭合，那么我们如果一个一个去检查，一个一个去修补就太麻烦了。咱们这个时候可以输入快捷键 h， 然后他也会给你提尺边界错误，那没关系，我们输入快捷键 t， 在图案填充里面，点击右下角的 三角标，然后呢，将孤岛下面有一个允许监器里面的工厂，大概改到一个二十个单位，好点击确定一下。 然后呢，你再次点击审讯一下，他会问你说继续填充此区域吗？我们即使存在多个区域啊，仍将填充给你选择一下， 那这样的话呢，攻差大了，咱们就可以直接填充了，填充完成之后呢，选中填充右键，单击直接生成边界， ok， 那像这样的一个边界就生成完成了，再选中填充图案，直接删掉它，我们输入快捷键 m， 移动一下，你就会发现这样的边界就被完整提取出来了，原本的遗漏的问题也被解决了，非常的简单，我们快速提取边界，你学会了吗？

有两种方式可以删除大圆内部的小圆线条，其中第二种方式可以做到快速删除。第一种方法是用 tr 命令空格空格， 然后逐个删除这些线条，这种方法非常浪费时间。第二种方法是输入 ig 命令，然后选择全部图形，将图形转变成面域， 然后再输入 uni 命令，选择全部图形空格，这时候你就会看到全部线条就已经删除。好了，学会的下课。

啊，今天我们主要来说一个 cadj 轴归零坐标的一个问题，因为这个问题也是非常常见的，然后也有很多解决的方法，但是他无法没有办法完美的去解决，然后我说的会比较详细一点， 然后一般我们其他人会推荐你用那个 z 零的插件，然后你高高兴兴的下完插件回来啊，我是可以一些地方可以归零啊，但是有的他归不了零，他是问题就出现这个快，快的话你怎么归零他都归不了，因为他是组成的快。 然后第二种就是那个调出那个面面板，然后把这坐标设为零，同样的问题他也是快速无法归零的，然后用这个命令他也无法归零啊，这个是快捷键要写的原带的，就是不用你插，将插电也可以。然后我们来看检查一下为什么他会出现， 天呐，我们把图纸啊这边四口调到前四，前四这边这个就是第二个五把供面的这个啊，供面的一条线他已经偏离了，然后这个是那个快，我们点一下，可以知道快的话他已经偏到下面来了，然后我们再点回去来， 点回来的话我们现在用那个 nato 归零吧，我就直接归零吧， 归零演示一下啊，归完零我这边是可以完美的哦，刚刚是不不正常的。然后这个呢，你说快呢？因为他这个已经还是停留在那个啊，停留在那里他没有归零，上去 点一下看一下，大家可以看到这条蓝色的线柱，那椅子，椅子他就是你就算用了什么命令，他还是在下面是不是？那你把 啊炸完后 也是公五公面，然后用 z 零呢，再检查一下， 好，可以了。然后我们用这个命令呢，这个命令就是相对于延伸的吧？你看浮光面，浮光面这个我刚刚炸了 复工面，然后我们现在用这个命令，这个的话就是你不用昵称插件了，然后把命令输下去，输一下， 然后再空格一下，哦，不对，输一下，然后你再把它全选，然后空格，然后就会剩余隐藏条形。 no， 你不用管它空格，然后就行了。然后我们 检查一下是不是可以供面了， 其实，呃，用完后它 ogr 供面的话，你们就是基本上就是可以判定它是快，然后要不你们就是点这里检查一下前视图， 一条线就可以了。然后还有的想知道到底这个东西到底他是不供面，到底是什么东西呢？那你看这这么图纸很多不供面，我们给检查一下，把这个图纸复制到其他图纸。啊？这这个是 啊，相对于我们去检查这个图纸，要在那个前视图把它复制过来，然后我们再检查它的俯视图，然后我们看一下这个到底是什么东西，它蒲公灭就是这个强线的蒲公灭啊，擦掉它，然后再归零它， 我们再点一下，呃，前视图他就已经共面了，我们记住在这条轴共面过来，他就是属于一个共面，就可以完美解决，也可以找到啊问题，这个一般人也没有告诉过你们。

我是大高老师， cd 填充通常很卡，而且还经常提示我们无法闭合边界，我们该怎么办？我们首先应该要检查我们的图纸，看他是否真的闭合了， 如果他没有闭合的话，我们在填充的时候，他会出现红色的小圆圈，提示我们这个位置他可能没有闭合，那我们要去检查这些标识的重点部位， 如果我们检查它确确实实闭合了呢？他仍然有这样的提示的话，那么我们只需要点击关闭。然后呢，我们输入填充命令快捷键 h 空格，点击右边的设置按钮， 在我们的右下角有一个箭头，点击展开扩展面板之后，在右边他会有一个允许的间隙攻差，那我们可以直接把它设置成两千，然后直接点击确定拾取我们的填充区域，然后 点击继续填充就可以了。如果说很卡顿的话，那我们可以直接把我们这个比例稍微调大一点，这样的话它就能够在一定程度上缓解我们填充卡顿的问题。这么好用的方法你学会了吗？关注大高老师，教你快速上手 cad！
