广联达独立坡型基础双层钢筋画法图文

大家好，今天给大家分享一个广联达 g t q 复杂节点的建模技巧，相信看完这期视频可以让你有所感悟，举一反三。我们看一下这是一个栈桥的结构施工图，最下面是一个独立基础，中间呢是一个 y 型的柱子，上面是钢梁，钢梁顶面就是我们的栈道，今天重点讲的就是这个 y 型柱子的建模方法，顺便也把独立基础的关键设置讲一下。 我们先看这个独立基础，独立基础呢它的上部和下部都是有钢筋的，所以我们在输入钢筋信息的时候，上下部钢筋要用斜杠来隔开，之后呢咱们再会制上去，咱们会制好看一下钢筋三维，我们会发现这个钢筋呢没有弯折， 这个时候将单独调整独立基础的钢筋计算设置，我们打开钢筋计算设置，然后找到基础，在独立基础的这个二十五和二十六条分别是独立基础的下步钢筋和上步钢筋的弯折长度。这里我们看图纸是没有体现的，所以我们可以按照规范去算， 按照二二 g 幺零幺杠三图集的默认规范，上部钢筋弯曲长度默认是十五倍的 d， 那 下部钢筋的弯折长度就要分情况，当基础高度小于等于八百毫米时，取六倍的 d 和一百五取大值。当基础高度大于八百毫米时，为十倍的 d 和一百五取大值。那么基础厚度是六百五， 六倍的 d 就是 六乘十二七十二，所以我们这里要取一百五。我们调整好之后呢，再来看一下它的三维，这个时候可以看到基础的钢筋呢就会正常的弯折了，基础搞定了，接着讲上面这个 y 型的柱子，这个柱子可以拆分为三个部分，中间呢是一段直柱，加上左右两个斜柱， 直柱呢我们根据他的这个大样图，按照实际的这个钢筋信息，把它输入好，发现节面信息这些没有问题之后，直接点布置就可以了。我们重点讲这个斜字编辑里面有一个这个设置，斜柱 点击之后呢有四种设置方式，分别是按角度、按尺寸正交偏移和极轴偏移。我们今天用按角度的方式来给大家演示，柱子和垂直方向的夹角是二十度，那么它水平方向的夹角也就是九十减二十，也就是七十度，所以我们要改为七十度，然后我们把它移动到合适的位置，然后再采用镜像的功能，把另一边也配置上， 这样呢就会制好了。接着呢我们看一下他的钢筋三维，这里面有一个非常容易错的地方，我们看一下这根钢筋，这根钢筋是上面斜柱锚入下面直柱的这个长度，这里要求他的锚固长度是三十五倍的 d， 所以 我们必须要去修改这个计算设置， 我们打开钢筋计算设置在柱的这个第二十七条不变节面上柱多粗的钢筋锚固，我们改成三十五倍的 d。 改完之后呢，我们再来看一下钢筋三维， 我们再点击编辑钢筋，看一下这一根，它就变成了这个三十五倍的 d， 那 么现在的工作量就完美符合图纸的要求了。在视频的最后，给大家准备了一份广联达 g d g 建模疑难技巧，有需要的朋友扣一拿走。

今天我们来就常见的梁板上绘制混凝土墙易错点进行讲解，此场景一般用于绘制混凝土女儿墙，视频制作不易，还请点赞、关注、收藏一波，谢谢了！ 先看下这种墙的大致节点图，垂直筋毛入梁体 ve 上方钢筋弯折闭合，梁内无水平强筋。为了直观表现出钢筋差异，我们进行对照，看看前后差距。 首先在该构建里的计算设置里修改水平筋，在基础内分布改为零。 然后在该构建里的节点设置里找到梁板上插筋节点，选择节点二，即在梁板里毛固 l 七。 最后我们找到垂直钢筋预洞口或端部无节点构造，将弯折长度改为墙体宽度，减去两个保护层厚度，再除以二。最后我们比较下前后相同部位钢筋宽度，再除以二。最后我们比较下前后相同部位钢筋差距，仅仅六米的墙体， 修改前后差距六十千克钢筋还是很可观的，说明我们平常工作中还是要仔细，不要画完就不管了，谢谢观看！

大家好，今天我们讲下平常工作中容易忽略的点，构造柱经常大家生成完后就不管了，假如图纸有明确要求，或者参照图集做法，我们看下软件是否正确设置钢筋。 这里我已经生成了构造柱，可以看到纵向钢筋按三点一米进高，预留钢筋是搭接加锚固。我们看下 r g 六幺四气体墙图集十五页关于构造柱要求，基础锚固长度为三百加一百五十等于四百五十 m m， 露出长度六百毫米，顶部露出长度与毛骨长度同底部。还要注意下右边小字二内容，搭接范围内的箍筋间距不小于二百毫米，且不少于四到箍筋。 下面我们开始按图集要求修改。首先在计算设置里修改露出长度，构造住钢筋搭接露出六百毫米。 接着我们要在节点设置里调整底部与顶部留钢筋的毛固长度数值，输入四百五十毫米。 现在我们看下计算结果，露出长度与基础预留长度均满足要求，但是搭结长度比六百大，继续改。 经计算我们得知在重金为十二的情况下，达结长度应当为五十倍地。在毛固达结里，我们把达结长度改为五十。 还剩下最后一个问题就是箍筋的根数。按照图集的要求，打结区域的箍筋应该不少于四根，上下就是八根，中间区域计算下来应该是十一根，总共就是十九根，软件还差两根。 说下处理方法，数量少直接手动改。如果批量改用到上下固金加密范围，将固金信息改为 a 六 i 的 一零零，杠二零零， 设置上下孤金加密范围为两百，再看下计算结果就符合图集的要求了。感谢您的观看，视频制作不易，欢迎您点赞、收藏、关注，谢谢了！

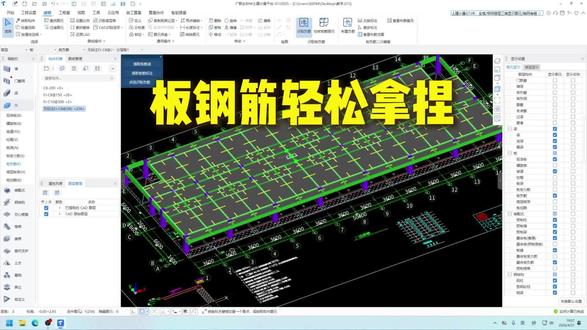

今天就来教大家去画板钢筋啊，板钢筋的话又分为板受力筋还有板负筋，板受力筋的话我们先看图纸上面有没有说明， 图纸当中没有没有标注出板钢筋的配筋，我们就看下面的说明， 下面说未标注的板底钢筋均为双向 c 八杠两百，一般情况下呢，板顶钢筋也是 c 八杠两百，他这个图纸标注有卧，所以所以我们就按板顶钢筋也是 c 八杠两百来布置。首先第一步呢，我们就是新建两个， 一个是 c 八杠两百的底金，还有一个是面金，那我们再选择布置受理金啊，在在布置受理金之前呢，我们可以先把所有的板先合并一下，这样画的快啊，我们先把板合并， 没有合并成功啊，标高不一样，所以我们就这样，然后选择多版，先选一个右键复制，然后再选一道右键复制，再选一道右键复制。 嗯，这个小版只能挨个去点一个单版。 好，那么这样呢，我们的板受力筋就画好了，那么接下来呢，我就大家我就教大家去去画板腹筋啊，板腹筋的话选择板腹筋，直接选识别腹筋， 点提取钣金线，这个就钣钣附近啊，右键提取，提取钣金标注，左键选中右键提取，然后点击自动识别 确定。好的， 这种是没有关系的啊，我们可以看到下面说 未标注的板幅均为 c 八杠两百，我们都是按 c 八杠两百来设置的啊，所以没问题 啊，那么这样呢，我们的板钢筋也就画完了，同学们还有什么想要学习的可以评论区留言哦！

咱们先来识别钢筋， 进入正题说说。布置点筋有三种方式，点式划线选线。点式最简单，可以选择任意辅助线交点绘制点筋。 划线布置呢，分两步，先把点筋的信息填好，点击任意两交点画线软件就按你设好的句，在辅助线上均匀分布， 选线布置更省事。选择辅助线点睛会按照设置的距离均匀在辅助线上分布，勾选包含起点或包含中点，软件会根据你设置的距离均匀排布，还能修改布置点睛的数量。最后再说现金，你可以画直线，三点弧、两点小弧、两点大弧， 多种方式任你选择，快来试试吧！

大家好，二二 g 图集力非框架梁力增加了 l g 梁，很多人鉴摩不注意，今天我们就结合图集把注意点详细叭叭。首先看下图集要求， l g 实际上就是非框架梁，充分利用钢筋抗拉强度， 这里我们已经按图纸要求建好了普通非框架梁与 l g 梁，看下制作钢筋长度为五分之一，跨长度 建好的 lg 梁默认下也是五分之一，跨长明显不符合图纸要求。首先我们先处理集中标注下的处理方式，点击该梁，在计算设置里将上方制作钢筋深入长度由五分之一改为三分之一，这样就处理好了集中标注下 lg 梁的问题。 现在我们来处理原位标注下的方法，假设置的原位标注在右侧，如果数量很少，我们可以在钢筋计算里直接手动改右侧的深入长度。还有一种方式就是打开集中标注， 选择需要改的织作处，输入横线和深入的长度即可在该织作处处理好。 所以方法有很多，但是还是需要我们在正确理解图集的基础上使用软件。感谢各位观看，欢迎各位点赞、关注、收藏，谢谢了，需要学习或者合作的欢迎后台咨询。

今天我们来给大家讲这么一个问题，就是我们在建模的时候，我们可能 会有很多栋楼，我们想要把所有的楼，主楼和副楼全部建到一个模型里面，那么模型大家可能都会建，但是我们建多个模型的时候，我们怎么样把主楼和副楼 都建到一起，怎么精准的给他进行一个定位啊？我们来看，比如说像这个他这里面有很很多主楼，一号楼、三号楼、十二号楼这些楼， 我们正常的做的时候，我们在软件里面来，我们肯定是，比如说我们要要做很多个楼的话，我们肯定是建到这个楼层设置里面，我们给他添加很多单项工程，比如说有四号楼例子哈，四号楼、 五号楼等等。然后这一个单项工程里面 我们给他做地下室，我们把所有的地下室做在一起这样子来，然后我们在做的时候，我们肯定是先做地下室，我们添加地下室的一个图纸管理，添加地下室的一个图纸， 然后我们找到他的基础平面布置图。 好，然后我们一般来说哈，我们识别它的一个大的一个轴网，我们来在地下室里面，我们点这个剑魔轴网识别轴网 提取轴线 提取标注 自动识别。 好，这是一个大的地下室啊，然后我们在做这个，假如说我们现在要在做这个四号楼， 我们这号定位的时候我们就不好定了，看到没有？不太好定，你看看看的清楚不？我们先把这个四号楼的图纸给它 添加进来哈，四号楼的图纸给它添加进来， 然后我们从基础柱子开始做，我们把这个平面图给，再给它手动分割出来， 然后这个图纸就不要保存到这个地下室里面，它是归属于四号主楼的，我们就点到这个四号楼， 四号里面如果说我们归属到基数层，我们点到基数层，然后点确定，然后我们选中这个 基数层，大家看哈，我们现在我们大概这个四号楼，我们刚才这个主楼里面 看这个图啊，四号楼大概在这个位置，而且它这个柱子它是有点斜的，看到没有？这个图纸进去之后它还要旋转一下，看我们这个四号楼，我们正常的图纸，它是一个九十度的 正交的哈，这个图纸进来之后到这个位置它还有还有点斜，那这种情况我们怎么来弄？有点不好弄哈，其实我想了个好方法，我们可以先把这个 cd 原始图纸打开哈，我们找到这个四号了， 你看四号楼，你看他这里有这个柱子的这个轮廓线哈，你看他这里有，然后我们这个四号楼里面他也有这个柱子的轮廓线，那我们可以找以这一点来替他进行定位这一点， 那我怎怎么来弄呢？其实我想了个好方法，我直接在这里 给它建一个柱子，我们用这个基础图哈，然后我在这个地方给它建一个新建异形柱，然后从 cad 中绘制界面， 新建一行柱，从 cad 中绘绘制界面，然后我们把这一个给它，把这个柱子给它画出来， 按 f 四切换插入点这里看到没有？这这个柱子，从这个轮廓线来看哈， 从从这个他这个这个线来看，这个柱子应该对应的就是我们四号楼里面的这个柱子哈，应该是这个样子的，然后，然后我们再找到这个四号楼的图纸， 然后我们再看一下啊，然后我们在柱子里面我们看一下这个柱子看不看得到，看到没有？这个柱子看得到。好，我们再来给他进行一个定位图纸，我们选中左下角这个点， 然后给他放上去啊，他对应的是这个地方的，这个地方看到没有？然后大家看哈 这个点是对准了，但是这个图纸他是没有对应上的，没有跟我们这个柱子说明这个图纸还要进行旋转，那我们可以把这个下一步就把这个图纸给他进行解锁， 要解锁了才能选中原图哈，然后我们解锁原图之后，我们拉框选中这个图纸，然后点右键，右键里面有一个旋转，然后我们还是以这个为基点，看到没有，我们选中这个两个的焦点为基点，然后往这边选， 哦，大家看哈，我在选的时候，因为我选选中的这个柱子，他这个柱子跟着动的，其实这个柱子是我们定位的一个柱子，这个柱子是不能动的，我们选中构造柱，选中没有的东西哈，让他柱子不动，这个只动这个图纸，然后选中这个 柱子，然后点右键，然后再点这个旋转，你看这样子哈，这个只是这个图纸在动，这个柱子就没动了，然后我们第一点一定要选这个焦点，然后往往下拉，拉到这个这个柱子的另外一个焦点 好看着哈，这样子这个图纸就和这个我们刚才定位这个柱子就完美重合了，我们再把图纸锁定，防止误操作哈。然后完了之后我们再把之前那个柱子，因为这个柱子没配金嘛，我们可以把它再删掉哈。 看这样子这个主楼的图纸就和副楼的这个完美的重合和定位到一起了，我们后面住就很简单了哈。

这种橡胶的泡沫面顶板钢筋，你叫我使成单片筋，我可不敢叫人干。来，你看俺的橡胶泡沫面顶板钢筋，双层双向钢筋，你不知道啥是双层双向钢筋，来往这看双层双向钢筋啊，就是底部铺一层钢筋，上部铺一层钢筋，这也就是双层双层钢筋。来，你看，再看这个小东西， 你别看它小啊，它的作用非常的大，它叫做马凳，它的作用啊，起到支撑的作用，它有效的叫这两层的钢筋分离开来，在打灰的过程中啊，如果这双层双向钢筋一旦贴到一块，我们就是吃再多的钢筋，那都等于白搭。

四幺五零双向吗？对吧？横向钢筋，呃，我看一下啊，横向钢筋就是我跨度的方向，这个跨度的方向咱看一下，就是 底筋，一个是底筋，一个是面筋啊。哦，那么我们说说错了，一个是底筋，一个是面筋啊，底筋的话应该是按照十四去 操作，对不对？底筋啊，还有通常面筋，看一下，底筋的话是十四，面筋的话应该是十二，对吧？通常面筋应该是十二一百五十，这里改成十二啊。 再一个是我重方向的底筋，重方向的底筋按照说明来说是十四，但是你要看看图纸上有没有需要替代的钢筋， 这里面是我的纵向钢筋，对不对啊？沿着坡度的方向啊，这里面写的底筋是 c 十二一百五，对吧？ 改成 c 十二减去一百五，要把我们的 c 十四一百五替换掉，对不对？是这样进行替换的啊，我们再看一下旁边的这张图，是不是一样的底筋 c 十二一百五，对吧？那么面筋还是用通常的面筋， 面筋呢也是 c 十二一百五十，直接粘贴一下子，我们的混凝土强度等级 c 三五，对吧？啊？抗渗咱按 p 六来处理啊，咱按 p 六来处理，这样我们就没有其他钢筋了，对不对啊？没有其他钢筋了， 我们这里面就可以去绘质了啊，绘质的点是从变坡线这里开始绘质的，为什么？看剖面图就可以发现， 其实这相当于就是它的地面了，是不是？现在它的地面如果你给到十八负的十八点六， 那么离我们结构是负的十八点八，对不对？只有零点二的位置了，零点二的厚度，但是你的坡道板呢？是零点三五，它俩就会重叠 啊，它俩就会重叠，这样的话它会显示你布置不上，所以我们画的时候从这边开始画啊，从变坡点开始画， 变坡点应该是十八点四四，再减掉五十零点零五，对不对？它的底标高。 哦，这里没有标高，没有标高，那么我们一会再调也行。那就直接先画，对不对？从这开始啊，我们这里面首先这就是个圆弧，用圆三点画弧去操作它，再往上画直线， 再是一个圆弧， 呃，应该是就到这个边，因为这里就是我的板边了，对吧？啊，它跟我们的板边是相重合的，点回画直线，再画弧， 一直拉下来， 下面也是画直线， 识别不到点，这里可以了，然后再来画弧， ok， 嗯，就画到这儿吧。 画直线，哎呀，画锅了，天没，没注意看。嗯，画锅了，应该画在这儿就可以了，是不是？哎呀，再来一遍啊，再来操作一遍。画弧， 画直线，画弧 直线 画到这个边边绿色的边线上就可以了。画板一千二 哦，不能重叠布置，那么我们先把这个板后调小一点。呃，这里面有一个，应该有一个高度来的啊，因为我这里是盗版所在黑，所以它就没显示高度，我们通过板把板后调一下，看看能不能化 我们。呃，当时处理的时候也是一样的问题啊，就是会遇到这些，它跟一些滑板就不能重合，重合就布置不上，就相对来说比较麻烦。 看看这一下能不能行。哦，也不行， id 为二十八，找一下这个 id， 二十八， 滑板一千二的，这个 就是我基础层的滑板，因为我坡道在这起了嘛，老是跟它重复布置，哎呀，这确实是个问题， 我们把它的厚度调整成一百，这次来试一下，看看它能不能画上， 还是直线 到这个边边。 ok， 其实版厚一百就可以了，对吧？先让它不重叠布置，那么我们选中它之后呢，再把它的标高改，呃，再把它的厚度调整成三百五十，这样就可以了，那么它的泵送高度应该是我们的， 呃，应该是负的十八点四四，再减掉个零点零五，那就是十八点三九，对不对？ 十八点四四减去零点零五，十八点三九，嗯，负的十八点三九 是这样的形式，那么我画完这块板，你可以三维看一下，它现在是平面的，并没有有坡度，并没有这种斜坡上来，对不对啊？并没有斜坡上来，那么我们需要做的下一步就是会至坡度线啊， 这里有几种方法，第一个就是会制，第二个是按照边线偏移去设置啊，按照边线偏移器设置。 再一个就是删除，把你画好的坡度线去删除，我们可以选择按照边线偏移，我们选中自己画的这条那边线，你选中的时候呢，它会呈现这种深一点的黄色，看到没？ 选好之后，点击右键确定，我们把它偏移到相应的位置，中间蓝色线条这个位置啊，那么这里面就是要输入相应的标高，对不对啊？ 首先我最顶上，最顶上是不是有好几个点呢？我相当于从这里起的，对不对？ 这是我的第一个点到上面第二个点，第三个标高，对吧？是三个标高，不单单是这一个标高，是不是？那这个标高咱就先不改啊，先不改，这个时候呢，我就需要把右手边这张图给它对过来， 对过来之后我才能看到上面的线在哪里，对吧？所以我们要对一下图。哎呀，怎么这么难看？图纸管理，点定位，我们找一个，这是三杠 k 轴，对不对？ 选中它之后往旁边挪三到 k 就是 这个位置，是吧？这样呢，我才能知道我的点在哪，是不是啊？知道我的点在哪啊？嗯，那么来看一下啊， 怎么感觉它这个点还出去了呢？到这了都负的十五点五二，咱这块板是多少？负的十四点八五， 负的十四点八五。嗯，下面的功能是来设置变坡点，我要把这些点做好才能。呃，去设置相应的标高啊。第一个添加变坡点选择，这块板 没有设置坡道线。嗯，咱刚才不是设置坡道线了吗？再来一下啊，再来一下。 嗯，这样有了吧？再来设置变坡点， 好，这样就有了，对不对？从上面这里起到这是一个点，对不对？鼠标左键去点一下啊，再向下，再向下， 再向下，其实一直到这个端点了，是不是？那就直接 ok 就 可以了，我们来编辑它的标高啊。首先这个点的标高。

我们在画图间模向量一定要注意把顶层位置的梁连梁是否都设置为屋面梁了呢？因为屋面梁的钢筋量肯定是要比其楼层内的梁工程量要大。 作为审计公司这块经常就不关注或者关注的少，或者说是就没有画进去，但是作为施工单位的同事们，这部分一定要注意调整。

楼梯你肯定会算，带暗梁的楼梯你会算吗？我一个粉丝啊，遇到这种 atc 型的楼梯， t 段两侧呢都要设置暗梁，他不知道怎么会制呢，就来问我， 我说这个只用 t 段编制不了啊，你得用组合画法，你先在 t 段两侧编制好梁和 t 板，然后调整好标高，不用输入配金啊，算混凝土即可。然后在表格算量里找到 atc 型的楼梯，然后呢，把 t 段的踏步， t 段宽以及 t 段的信息呢，都输入上， 在下边详图里边输上二两的重金和估金的信息，就可以计算出钢筋的公式量了。他说太牛了，那你再帮我看一下这种旋转楼梯，自行车坡道，还有圆形的基坑，怎么见模算量呀？我说这个一两句话说不清，你要是想系统性学习的，就看下这套广来软件见模技巧全攻略评论区敲一直接打！
