林内壁挂炉排烟管安装图解

大家好，今天我们挂一台锅炉地暖调试，今天挂的这台锅炉是二十四 g 五六零类的，上海零类生产的，也是现在市场上卖的比较多的这一款啊，零类中销量比较多的， 因为这个造型比较好看，然后价格也适中，算是比较便宜的。咱们打开外包装啊，这个说明书福建拿走，条码拿走，待会要用的这个泡沫减震保护宝，这个拿走， 这个锅炉已经展示出来了，二级能效的，上海林内的产品基本上都是二级能效的，国产品好像只有一款是一级能效的，其他都是二级能效的。我们 量一下这个后背背板的这个高度宽度，我们要先把这个背板固定在这个墙上，打好这个膨胀眼，这个板换直接在下面背后直接可以看到这个他的板换 换是一个壁挂炉的，也是一个主要的零部件啊。这款 g 五六他是夏至风机的啊，夏至风机水泵， 看到上面这个白色的这个水力组件啊，细细的看，这个上面也是林内的 logo 啊，这个应该是林内自产的水件， 林内啊，他做热水器做的很多，所以他有些水件啊，都是自产的。这个是看他的烟道啊，他是原配的烟道啊，不锈钢烟道，一般只有林内这种品牌，他的烟道是不锈钢的，其他 像我也能飞斯曼，阿里斯顿等等都是铝的，只有林内这种是不锈钢的，不知道为什么用不锈钢的目的是什么？这是铜轴管，锅炉都铜轴管， 一个进气一个排气啊，师傅在这个打这个膨胀椅啊，因为今天是礼拜六，所以噪音不用太大，选择用这种玻璃枪 来这个开动砖头也烧了两个了，终于打好了，把锅炉挂上去，这个空间比较紧凑啊，因为业主这个柜子已经做好了，这个空间比较紧凑。 锅炉挂好，因为锅炉的正面就是个柜子啊，间隙只有三公分了，所以考虑到以后可能有的这个检修啊或者维修啊。这个是润滑油，这个加长烟刀啊， 润滑用的，不然擦不净，密封不好。这个是机身条码啊，机身条码都要箱都要黏贴在醒目的位置，便以后售后。 铝箔胶带，这个也是原厂配的铝箔胶带，要把这个接延长烟道的地方最好用铝箔胶带浇一下，因为像这种不锈钢管，它里面是没有密封条的，所以最好用这个铝箔胶带固定一下。

let's go！ let's go。

今天我们在安装壁挂炉啊，这是一台板环机，他的烟管必须伸出室外，然后稍微向下倾斜，以防下雨，这个雨水倒灌哈。 如果是冷凝机的话，就是说这个烟管是朝上稍稍稍微朝上倾斜。这个因为他冷凝水比较多，就是说怕他这个冬天结冰了以后掉到楼下砸着人了啊。 他所以说他每个机是板换机和套管机，这个烟烟道伸出室外都是要往下滴一点啊，往下滴一点 啊。他防雨水倒灌，他也没有冷凝水啊。把换机和这个掏果机都没有冷凝水。我们这个你看是伸出室外，大概有四十公分，然后这个就是往下倾斜了哈， ok， 非常标准。

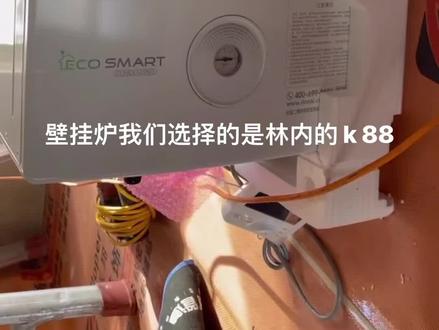

壁挂炉我们选择的是邻内的 k88 plus， 那个上面带花，感觉好丑。为了把壁挂炉咽痛隐藏起来，我们决定先装壁挂炉再吊顶， 但是好像踩坑了，排烟孔留的有点高，现在只能这样装，但是排烟孔要是低的话烟筒又隐藏不了，我现在看着愁死了。

涛哥，壁挂炉的排烟管在安装上有没有什么要求啊？这个肯定有啊，像我们那个普通壁挂炉，他的烟灶安装他不能超过五米，冷凝炉他不能超过六米， 而且出外墙的部分他必须要超过三十公分以上。另外的话，他四周不能有任何遮挡，我们整体的烟道必须要整体向下倾斜三到五度， 从而不会发生雨水倒灌，这就是我们的烟道安装要求。我是从事暖宫行业十年的，涛哥，关注我，给你带来更多业内干货。

今天到工地发现了一个问题，就是发现这栋楼的好几家业主都把壁挂炉的排烟管和新风的出气口位置都给改了，呃，他原来的位置是这样的，这个是壁挂炉的排气口，这个是新风的出气口，这个是新风的进气口， 这两个点的距离目测应该超过两米了，像这户业主的话，他就是把它改到了一起，目测的话应该也就是二十公分左右紧挨着的。 这样改动了以后有几个问题，首先大多数的业主可能不知道，燃气壁挂炉他工作的时候他是明火燃烧的，他工作的过程会排出大量的有害气体， 这个排气管的作用就是把这些废气都排到室外，所以燃气壁挂炉的排烟管和新风的进气口他有一个安全距离， 一般就是一米五以上，就是为了防止排烟管排出的废气被新风吸进室内，造成安全隐患。尤其是到了冬季取暖的时候，壁挂炉可以说是二十四小时都在燃烧，这个壁挂炉这会正在工作，我们可以看到有好多的气体排出， 大家可以想象一下，如果现在这个新风正在运行的话，这些废气马上就会被新风的这个进气口抽入到室内，同样的这个新风的排气口排出的废气也会马上被新风的这个进气口吸入到室内，这个换气的这个效率就大大降低了。
