大家好，我是新雅的板匠梁老师，今天有位同学发来这个图纸，他说标注的时候这里捕捉不了那条线，还有这条这根线也标不了，没有一个光亮显示的。然后我们这样解决一下，找到转向， 这里有个显示，这地方高亮显示所有图形区域中选中特征的边线，还有图形时区中动态光亮显示这里勾起来确定，那我们在表上点这里，再点这里，这里已经 已经可以捕捉到了， 所以我们总结在这个地方，这里 显示这个地方，这两个地方，然后勾起来就可以捕捉到那个雷王线了。今天视频就到这里，谢谢大家。

select 展开图的折弯线丢了，别着急，这样设置秒恢复，来我们看一下。首先我们要找到我们是哪个工程图，这里边工程图一，点击向左的这个小按钮，向下再点击向左的小按钮，找到平 板式，平板式下方会有一个折弯线，我们右键把它显示出来，这样我们的折弯线就恢复了。是不是超简单，记得点赞关注加收藏，避免以后找不到。

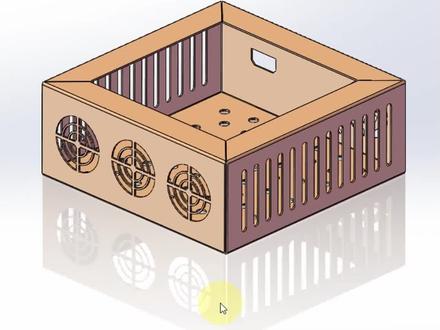

大家好，我是 solo 的张老师，今天我们来分享的 solo 技巧是如何显示工程图，折弯线注视，这是一个粉丝朋友提出的具体问题，今天我们以这个钣金键电池箱为例来讲一下具体操作。 我们首先切换到这个钣金零件对应的工程图， 我们切换到工人图，现在我们已经生成了他的展开视图，这个呢可以通过视图调色板在这边呢直接拖过来， 十年之后呢，这边没有出现我们的折弯线的注射，那么怎么让它显示出来呢？今天我们来讲一下这个具体的 操作过程。首先我们要移到左侧的这个设计数这里呢，我们可以看到对应的是一个工程图，试图一我们把它展开移动到最下面，找到 平板行驶，这边呢我们看到有一个折弯线杠线，二在这里我们单击鼠标右键选择显示， 那么我们看到这个公认图里面并没有显示出来，下一步呢还要进行其他操作，选择这个视图。 然后呢在工程图试图一这里我们往下拖动这个滚动条，勾选 折弯注视这个分线框，勾线完成之后呢，这边我们分别添加对应的这个尺寸， 一个是折弯方向，一个呢是角度，还有呢是一个折弯的二角，我们把它加上去，然后点确定，现在我们看一下这边呢就显示了折弯线以及折弯线对应的注视了， 这就是我们今天讲到的怎么在公证图显示折弯线注视的具体操作。更多关于 slog 操作技巧，请大家关注二月工业网，谢谢！

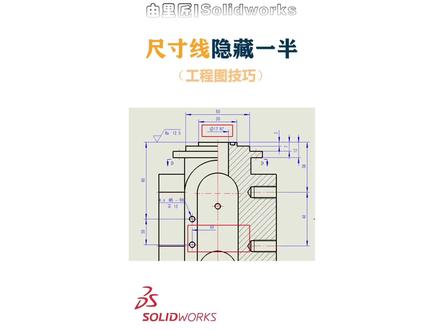

出工程图的时候，如果遇到这种需要将尺寸线隐藏一半的情况，该怎么解决？以这个仕途为例，标注这个孔径，首先选择这个仕途在左边的设计数，将显示状态改为隐藏线。可见使用智能尺寸标注，利用隐藏线标注孔径， 在竖直前添加直径符号，点击左边这个箭头，右击选择隐藏尺寸线，再选择这条延伸线，右击选择隐藏延伸线，再设计数，选择引线，将箭头改为往里面给个弓叉。 如果是这种对称的特征，没有隐藏线作为辅助，可以直接标注一半的尺寸，覆盖数值 改为四十，再按同样的操作隐藏尺寸线。最后选择整个视图，将显示样式改为消除隐藏线。你学会了吗？

一口气带你吃透 sawldx 钨金与焊件所有必学知识！存下吧，这比刷剧爽太多了！本教程耗时半年，录制全场一百九十九分钟，别再拿来睡觉了，真的很容易学会！零基础与助理工程思想有所突破。必学内容包含，肌体法兰的用法、钨金基础参数设置、放样折弯边线法兰斜切法兰折 边的使用、转折指令梳理的会制交叉折断的应用。扫描法兰成型工具戳记命令钨金展开折叠的应用。钨金工程图基本 路焊件的基本概念、三维草图绘制技巧、结构构建的添加原则、剪裁延伸命令的应用、顶端盖的用法、脚撑板的应用。焊件机架出工程图基本思路。为了让新手学起来毫无负担，我特意准备了配套 solidworks 学习路线和全套学习资料，建模图纸、选型样册、常用插件等等，全是实战能用的干货。二二二带走尝一尝！ 上一节课呢，我们分享了陈新工具啊，这一课呢，我们就来说一下戳记，其实戳记和陈新工具呢，他有异曲同工之妙啊。大家好，我是青城教育江黎， 那么戳记他的用法呢，和程序有一点类似啊，我们先点击一下戳记按钮，然后选择一个基本面啊，在这个基本面上呢，去会制我们戳记的相关草图，比如说，我们想戳一个方形啊，一个方形，然后再退出这个草图。 好，大家一起来看一下这个戳记呢，到底是长什么样子啊？好呃，这里呢，他会呈现这样的一个状态啊，我们的戳记无非就是在草图的这个状态下， 呃，往下呢去进行这个叫冲压吧啊？你可以理解为冲压，如果我们直接打勾的话呢，他就会形成一个这种 可能加他就是像算是加工不出来的一个戳记啊，你看这玩意他中规中矩的直直角他怎么加工出来嘛，对吧？你再好的冲药剂都不能冲出一个直角类型的这种这种层草啊，对不对？好，那么我们就需要去改变呢这个戳记， 比如说我们去编辑这个戳记，哎，你至少的话呢，你要设置他什么啊？拔模角度对吧？他的这个角度的话大概是多少度呀？是不是？比如说是一度？好，然后的话呢？我们这里呢有一个压模的半径哎，比如说你这个半径呢是十对吧？你往下压模的一个半径呢是十 对吧？假设是这样子啊，十。感觉给这个位置给的太大太大了啊，我们来给一个给个三毫米吧给个三毫米 好，我们这边呢还有个冲压半径，冲压半径的话呢，我们给个五毫米左右是吧？啊？给五毫米左右，哎，五毫米的话可能太大了啊，这位置我们就给小给一毫米吧， 给一毫米看一下能不能出来啊？给一毫米可以出来。好，然后的话呢我们这边冲压侧边的这个边角半径我们也给上这个边角半径呢，我们就给个一毫米。 好，出来以后的话我们再点击确定啊，你看一下。哎，这样子的一个效果呢才是我们正常啊你，你这个冲压磨头能够冲出来的一个效果是不是？所以说这个槽的话呢有点深啊，这槽的话你可能冲不了这么深，你材料的话就那么厚对不对？你越冲的深的话呢，他越容易断裂嘛，明白了吧？ 啊？像像他这个的话呢，就是这个圆弧开道，对不对？圆弧开道，然后并且呢有一定的打磨角度，理解了吗？啊，这就是我们这个搓气啊，他的一个正常用法。 呃，通常来讲呢，你戳记呢，你也可以去画这个什么呢？你可以去画这个矩形啊，你也可以画这个方形啊，你还可以画圆形啊，当然通常来讲的话就是这个戳记呢，就这么用的啊，大家注意一下。 好，本节课呢我们就分享了戳记这一个命令，它和这个成型工具呢有异曲同工之妙。呃，今天跟大家分享一下这个展开和这个折叠啊它的一个实际应用。 呃，其实的话呢，我这里给大家说一个很重要的这个应用规则吧，其实在这里的话，我们如果呢去画一个这个钣金啊，画一个这种折角的，这种比较常规的，是不是啊？这个通过这个边界法兰啊，通过这个基地法兰先拉出来，先拉出来， 比如说他的这个高度的话，我们要我们要去改高点啊，改高点好这样的一个板筋对不对？如果说我们想在这个这里的打一个圆孔对不对？然后再去折， 那应该怎么做呢？其实这个操作很简单啊，我们呢先点这个展开啊，其实呢它可以呢有一个固定面，然后呢要展开的折弯呢，是这个折弯，嗯，再点确定就可以了，然后就可以将它展开，然后我们在这里的话呢可以想操作什么呢？可以呢在我们这一个平面上去绘制草图，比如说我们在这里啊，我 画一个圆就画在这个正中间啊，我就点一下这个板筋里面的拉删除，对不对啊？ 但他就是常规的拉链接触与厚度相等，直接点确定就可以了啊，就切掉了，是不是好？切掉以后呢，我们再点这个折叠，呃，设计折弯就行了，然后再点确定看到没有，那我们这个圆孔呢，就打在了这个折角上，对吧？那像类似的这个圆孔呢？就这么做的啊，就这么做的 啊，那我们的展开和折贴指令的话呢？他，呃在这里啊，会体现为一个特征，看到没有？会体现为一个特征啊，但是展平又不一样了，展平的话呢，他是对大局进行展开， 也是对我们大局的这个钣金呢？呃，进行展开，他这个展平的意思呢？就是在这里进行体现在平板形式，这个体现 平常的话呢，它属于一个压缩状态啊，我们呢如果说出现第二配置的话，第二配置是展屏配置，那么就能够呢将它呢解除压缩，解除压缩以后呢，它就会变成这个高亮状态，比如说我们点展屏啊，它马上就高亮了，看到没有啊？这个就是我们的第二配置状态展屏配置 啊，我们再点一下展屏呢，它就马上又折回了，对吧？啊？不过按照常规来讲呢，我们在设备里安装肯定是一个折叠状态，它肯定不是一个第二配置的展屏状态，明白了吗？ 好，所以这一点呢要搞清楚，我们平常呢展开和折叠，它属于特征啊，存在于我们的这个设计术里面去正常使用。比如说我们在这个角落要打开孔呢，就这么做 好，这是大，这是他大概的一个用法好，另外呢，我们在给钣金出工程图的时候，呃，那使用的就是这个展屏配置啊，呃，我们出工程图呢，需要出下料图，对不对？那么就是利用这个展配置呢去做的。 好了，本期视频的分享到这里，我们下期课呢跟大家去分享一下这一个钣金工程图，他的一个基本思路。 第十六节课呢，也是我们的最后一节课啊，我跟大家分享一下钣金工程图的基本思路啊，那么对于这个工程图来讲的话，我们的钣金出工程图应该满足几点要素呢？那么我们就用这个图啊，要么用那个疏利吧，先点击部保存啊， 那我们打开一个，打开一个枢纽，呃，打开这个好，我们用这个玩意呢来出一下工程图。呃，来告诉大家出工程图要满足几个要素啊， 首先呢我们进入到这个界面栏以后，记得把我们的基本式图给它拖出来，比如说这个式图， 这个仕图的话呢，他就表达了我们的这个折弯啊，主要啊就是钣金里面的主示图，一般是放这个折弯仕图啊，就是他这个侧面的话，看上去怎么折的，我们就把它放在这个主示图，然后其他的仕图的话呢，可以这个直接投影 啊，投成这样子好。另外的话呢，我们还需要去摆放一个矢图，叫做展开图。就通常来讲的话，有些公司的标准不一样啊，比如说我们这里啊，选择它，然后再选择我们这个平板形式进行展开啊，像这个位置的话，你展开以后呢，你觉得这个矢图啊， 想转个一百八十度也行啊？啊？不是转个九十度吧？好，你转个九十度的话呢，它就好放一点，对吧？并且呢我们呢可以去将它的比例关系呢给调大一些，比如调成一，这个一比三或者一比一，对吧？ 呃，把它调出来，调出来以后的话呢，我们自然而然这个位置会有个虚线啊，首先的话呢，折弯线给它标一标，比如说我们这个折弯线的话呢，它距离，呃距离，我们呃 距离，我们这个编剧啊，三十七，对不对？还有呢，我们去标注他的这个下料尺寸啊，二百六乘以这个一百五，对吧？这样子弄出来，那像这种啊，我们会制的折弯里面呢，就能够标出整数的这个外形尺寸来 啊。如果说像我们有一些，有一些这个呃去控制他折弯的，比如说啊，控制他这个高度，折弯的高度的，对吧？什么意思啊？比如说他的底面到这个顶面呢，他肯定不是一个整数了，看到没有？他不是个整数，对不对？ 你控制他为整数呢，那你的展开图必然不是个整数，如果展开图是整数呢，那你的高度呢？也不是整数了，明白了吧？好，这的话你就把这个小数点后移位给他加上就行了，他会自动默认的取整， 把它取整的话就是二百二十四。那么我们在标注的时候要注意哪几点呢？第一个就是你这个二百二十四要标出来，哎，以及呢，我们折弯之后的这个板到这个端面的一个基本距离啊，你可以标一下，这里也是这样的，把小数点调到后一位，然后自动取整， 千万不要搞个小数点啊，反正钣金呢，他没什么精度啊。然后的话呢，像你这个钣金的基础厚度呢，要给他标一下，比如说这个基础厚度是一点二，对不对？是一点二，好。还有呢就是我们的折弯内角要记得标一下，我们的折弯内角呢为二一， 这是折完内角的标注方法。好，那那么基本上还有一个我们最终的啊，就是它折完以后它的这种长宽，比如说它的这个高是二百零九，宽的话是二百二百二十四，对不对？ 好，以及呢，我们这个宽度的话呢，是多少啊？宽度的话是一百五，对吧？然后中间这个宽度呢，你也可以给他标一下啊，虽然说我们这个下料图的话，会直接会直接一次性下出来，反正这个三十八的话是无法改变的啊，他就这么多，对不对？然后这个缝隙也是无法改变的， 懂了吧？那么基本上基本上我们要标注的一些点的话就这么多了。你，你很多时候的话呢，通过下料的这个图啊，就已经很说没问题了，我们就是事先把这个料下好，然后再去折一刀 啊，折的话呢，他也无法改变你下拉的形状的，懂了吧？所以呢，你标注的时候就是多标注一些跟折弯相关的一些尺寸，我举个例子啊，三十八跟折弯肯定有关系，你折的近一些，折的远一些，他这个三十八都有变化的，理解了吧，这个就很好理解了， 好，还有就是这个折弯内角，哎， r 一， 这个 r 一 的话呢，你用这个折弯角大一点的这个折弯刀呢，它它的这个 r 角就越大，你用越小的呢，它就越小，明白了吧？好，这个的是跟折弯有关系的，另外就是这个厚度呢，一定要标啊，厚度不标的话呢，我们就不知道用多大材料去下料 理解了吗？好，那么钣金的这个出图的思路基本是这样子啊，这边展开图的展开图的位置给它标一下就 ok 了， 那其他的就没有别的需要注意的了啊。呃，当然有时候我们采用的材料呢，它是拉丝材料，那就标个拉丝方向啊，比如说拉丝方向朝这边，拉丝方向朝这边，你都可以去标注，用注解去标用我们工程图里面的 这个注示啊，反正注示的话呢，不是一个有个箭头吗？你把它调成箭头，呃，做一个指向就可以了。 还有的话呢，它表面处理要记得改好，比如说像我们这个板，像我们这板筋的话，通常还说喷漆或烤漆，对吧？或喷粉，喷粉或烤漆等等等等啊，这一些个表面处理要注意一下，然后粗糙度的话不要给这么大，大概呢就给个十二点五以上就行了。 好，那么本期视频呢，分享到这里啊，我们讲解了这个工程图啊，它的一个基本的出图的思路， 板筋，这的话我想了想还是加个第十七节啊，第十七节的话，我想跟大家分享一下。呃，这个阶段性的作业，那我想让大家去完成这个作业啊。好，那首先的话呢，大家来看一下，像我们这个板筋的话呢，他肯定是能够呢。呃，直接去进行展平的啊， 看到没有，那肯定是能直接进行展平的好，那么这里就有问题了啊，我希望大家能够做出我们类似的特征啊。第一个，呃，从我们正面上来看的话呢，这边有一个这种圆形的凸起对吧？中间有个孔 好，然后这边的话呢是斜接，那么大家第一时间应该想到斜接法兰对不对？好，然后这个地方呢有释放槽，还有呢就是我们这个在折弯角落这个位置有一个孔 啊，这个我们都讲过的啊好，以及呢我们这个钣金上面的会有这个阵列的百叶窗啊，这是正面的情况啊，然后两个侧面的话呢，会有安装成头螺钉孔 啊，这个玩意好，另外的话呢，我们在这一个，我们在另外后边后边这个位置这里呢有一个这样的折弯法兰，这里呢有个这样的折弯法兰，分别怎么去进行绘制？ 好，那么这个便是我们钣金阶段性的作业，看下大家能不能做出来啊，这个尺寸的基调啊，我先给大家鉴定一下尺寸的基调呢，他的这个 长四百，高是八十，宽度的话我们就给个二百就可以了啊，二百的四百的八十，好吧，这个尺寸的基调就这么大概是这么多，呃，其他的特征的话，你们自己去定尺寸都可以啊，大概长这样子就行， 做完以后呢可以呃通过评论区的方式呢交作业啊，好吧，那么交了作业同学将会领取精美的学习礼包一份 啊，当然如果有同学想要我这个学资料啊，也可以呢，在我们的评论区发表六六六进行领取，感谢大家。 呃，我们下面去讲这个焊接模块啊，那么焊接模块的话，我们首先来分析一下什么叫焊接啊？实际上对于我们这种常规的钣金呃，箱体来讲，在这个箱体上面的话，可能会有一些他需要焊接的地方，是吧？甚至某接的地方。 那么焊件的话呢，分为哪几种情况呢？比如说第一个这是咱们的板焊件，第二个，呃，这个呢也属于板焊件，它有几个板子的给它焊接在一起是吧？ 然后第三个的话叫型材焊件，我们呢经常会用一些型材呢，给它焊成这种围栏啊，还有我们这个雨棚啊等等等等，还有呢这个呢床架也属于咱们的这个型材焊件是吧？ 以及呢像混合焊件。什么叫混合焊件呢？我们把架子搭好以后，再把板子呢给它焊上来，呃，等个块给它焊上来这一种类型呢，我们把它叫做混合焊件，明白了吧？那么对于焊件的话，它得有一个感性认识啊，那么这个就是我们焊件的一个基本概念。 那么呃，焊件我们是在这个零件体内的一个模块啊，它不是在装备体里面，大家可能以前学别的软件啊，它的刻板印象就是焊件呢，它是一个组装件，那么必须放在装备体里面，但是在 solos 里面不是 自动 word 里面的话呢，它在第五个按钮是我们的快捷按钮，它呢？呃，虽然说你看起来啊，这个特征啊，就这么多，是吧？它这个每一个按钮的话也就这么一点点知识，那我们呢还是要讲一下， 那首先呢我们要学哪个东西啊？呃，第一个是三维草图，第二个的话呢是结构构建，第三个呢是剪裁延伸，第四，第五个是这个顶端盖，六个呢是绞成板，然后呢就是焊接机架出工程图的基本思路，那这一段呢全部给大家讲到位啊。 好，那么我们下节课呢会跟大家分享三维草图。呃，那么我们看一下这个三维草图啊，我们如果要画个床架，呃，该怎么画？嗯，怎么样才能熟练的画成像我这样子的一个三维草图。 那么下面的话呢，我跟大家说一下具体绘制的一个操作流程和里面的详细的技巧。 好，我们新建了一个零件环境，在零件环境当中去会制这个三维草图，我们呢直接点击焊件模块，这里呢就有个三维草图了，可以激活， 激活以后的话呢，我们记得看两个地方啊，一个呢是中间这个坐标，一个呢是我们左下角的这个坐标，那么等会呢，通过这两个坐标呢，我们就需要去定我们草图线的一个方向啊，我们会制的话呢就是这样的一个效果。 好，那么弄出来以后呢，我们直接去拉出一条直线啊，当然大家可能没看出来我这个操作啊，我是用的鼠标比试， 往左边一拖啊，他的这个直线呢就出现了。好，那么行，我们开始呢会制第一条线，第一条线呢我们朝这个方向呢会制这个方向的线的话呢，我们给他设置一个尺寸，这个尺寸的话呢给他一个一米二的床，一般情况呢是一米二啊。 好，然后呢在这个竖直方向往竖直方向呢再给他一条线啊，这个还好，我们的这个面呢不用去切换啊，竖直方向的话呢，我们给这个给到一米八左右。 好，然后横向上的话，我们先不着急，横向上，我们先把这个一侧啊给他画出来，也就是把这一侧的这个草图呢先给他画出来再说。呃，然后呢我们两个床架的两个腿啊，先给他加上 啊，这个位置也给他连上，然后呢这两根线呢设置为相等，然后这两根线呢我们暂定为构造线，因为呢这两根线它实际啊，我们是我们是没有的啊，是不需要的。好，然后上面的话呢画两个床栏， 这两个床栏呢长这样子啊，上面也是一样的，也有两个床栏啊，这个围栏，因为你是上下铺嘛，上下铺的话呢，我们就搞两个围栏，然后这里到这里的距离呢是四百。 好，然后我们这里这根线到这根线的距离是三百啊，大家可以呢在练习的时候跟着我一起画啊，这条线照这条线的一个距离是七百。 好，然后这条线到这条线的一个距离是三百，同样的啊给三百。好，然后我们这里的话呢需要建立等分点，怎么建立呢？工具草图，工具线段建立，等分点 好，线段呢，我们就选择最上面一条作为他的这个等分线段，这一线段的话我们就设置，我看一下啊，这边是分成四份，分成四份的话我们就三个点的，三个点分成四份，直接点击勾选好，那么对于这里来讲呢，我们就直接呢往下拉拉到这， 这边也是呢，直接往下拉拉到底部，这边也是直接往下拉拉到底部。好，那么搞定以后呢，我们直接进行裁剪啊，把这三个一二三，因为中间都是不要的，对吧？裁剪掉，那这个床栏呢，我们就会制好了。好，这是这一个部分啊，这这个部分 好，大家不要以为我们的三维草图里面就不能够进行镜像了，他是能够镜像的，那镜像的话该怎么做呢？啊？镜像啊，前提条件是要先画我们的这一个叫做什么？ 先画机准面，对吧？你的，你要有机准面了，你才能镜像。在三维草图里面必须用机准面的去进行镜像，那我们的床的跨度呢是两米四， 我们这里都改成改成这个一米二，因为你的基础面呢，就是给个一米二就行了啊，你的跨度是一米四，但是你的基础面呢给的是这个一米二，然后呢我们再将这个基础面呢拖到三维草图的前面啊，基础面在前，三维草图在后， 然后我们再去激活，双击激活三维草图，那这个时候的话就可以镜像了。我们的镜像的话，你先把我们三维草图给他框选住，然后我们的镜像轴呢，选择这个面，然后把它镜像过去就可以了， 看到没有？好，当他镜像过去以后呢，你就可以把这个面呢给他删，给他隐藏掉，对吧？那他的跨距呢，刚好就是这个两米四左右啊。啊？两米四左右，因为你是镜像的啊。 呃，因为你是镜像的，所以呢我们很多图呢就很好画了啊，那我现在呢把这个床和床之间的这个线呢给他连一下，但别说连到这。 大家发现我们画草图的时候，它是在鼠标下面呢，有个 x y 的， 这有个 x y 的 图标，对吧？如果说我们按 tab 键呢，就可以切换成 y z， 哎，切换成 y z 呢，就马上就 ok 了，你看可以约束了，是不是把它给约束到这个线上 啊？可以约束到线上。好，另外一边也是一样的，这个底下呢也有一个床栏，对吧？有一个这个床架。好，我们把这个架子呢依次给它绘制好。 把这个架子依次给它绘好啊，当然在绘制的过程当中呢，大家记得做一些几何约束。什么几何约束呢？比如说这个点与这个点呢？做个几何约束 啊，做什么几何约束呢？我们肯定是沿这个方向呢，有一个数值嘛。好，那沿这个方向是 x 还是 y 还是 z 呢？啊？很简单，你看啊，看这个方向，这个方向肯定是 x 嘛，对不对？好，那么就在这个位置点沿 x 就 可以了。好，这两个点也是一样的， 选这两个点也是呢，沿一个 x 方向啊，即可。好，当它弄好以后的话，我们再去标注它的这个纵向的这个尺寸，比如说，呃，我们这个点到这条线它的纵向尺寸呢？设置为三百， 对吧？设置为三百。好，三百设置完毕，然后我们再看一下。呃，这个位置 上下两个床架之间的一个间距，这间距的话呢，我的建议还是用这两点来控制啊。哎，我可以把它跟三板的进行平齐嘛， 对吧？这样子的话，我后期改的时候方便我去查看这些尺寸啊，把它编辑成这个一千啊，一千，也就是一米左右。好，那这个床架的基本框架呢？我们就搭建好了，是吧？好，剩下的像楼梯啊，还有我们中间的这个床横梁啊， 你都要给他去进行会制，对吧？那窗横梁呢？我们这里打算六等分，六等分的话就是选五个点，我们的工具草图工具选线段，这边的话呢设置五个点， 五个点给他进行这个相关的六等分啊，一样的啊，往这边拉，但是呢这个角度不对，我们按 tab 键给他切换一下，那这样子他的他的这个线呢就能够产生这个完全约束，对不对？ 好，把这个弄好以后呢，我们继续啊把下面的这个草图给它画出来，这边是重复的操作啊，我们可以 大家可以稍微快进一点啊，这里的话也是一样的，选工具，选择草图工具，再选择线段，选这个线段五等分，再点打勾，再画直线啊，再依次呢去把这六根直线呢给它拉出来啊，我们这边的话呢是这个重复操作，大家可以呢快进跳过这一部分。 好，这里跟大家讲一下啊，大家如果说想要领取我们的一些免费学资料，因为呢软件对于大家来说啊，还是比较重要的，对吧？软件呢及我们吃饭的饭碗以及这个绘图的工具，好， 大家都可以在我们的私信里面可以领取到一份精美的学习礼包，大家可以去领一领啊。好，那这里的话呢，我们也是切换一下他的这个平面啊，绘图平面切换到 y z， 那 么就可以 画出这两个楼梯来，对吧？这两个楼梯画好以后的话呢，我们再给他编辑这个尺寸往上拉，然后这个位置的尺寸呢是两百，然后这个位置的尺寸呢也给他做一个，我看一下做个两百够不够呢？做个两百八吧， 做个两百八左右好，竖直方向呢，我们给他呃画几条横梁，我们就不再不再搞等分了吧，就我们上面的话呢，稍微窄一些， 然后中间的话呢，嗯，沿中心点，对吧？至少还是给他做个对称的好。然后这边底下也是一样的，我们的间距的话，我们统一都设置为三百，比如说从中间往两边去拉，这边是三百， 好，三百拉出来这一根到这一根也是三百。 给出来以后的话呢，我们继续去画这个上铺啊，上铺这个位置呢有要有个围栏，我们画个围栏，一般来说呢，这个里面都是靠墙的，所以呢我们只要画一边的围栏即可，那这个一边的围栏呢，我们从这里开始画啊，先往上拉， 往上拉了以后呢，我们再接触一下他画个圆弧，对吧？画圆弧呢，再拉一个横向的这个线段 好，然后这边的话呢也是接触一下他，再画个圆弧下来点到这里啊，再往下拉，对吧？就拉到这个位置好，拉好以后的话呢，我们记得将这两个圆弧呢设为呃相等的，使相等的一个大小，并且呢将这一块啊进行一个相切。 呃，然后呢再将这一块进行一个相切啊，大家注意有相切的地方我们就不用再相切了啊。好，然后他的上下的一个尺寸呢，我们设置为三百， 这里有个三百勾呢，已经足够了啊，有个三百勾已经足够了，然后呢他的横向位置距离这个位置设置为两百 啊，大家的话呢可以呃自己实践啊，通过我们这个跟着老师一起绘三维草图啊，来增强自己的这个绘图能力啊，这里改成一米五左右，一米五，然后这个半径的话呢，我们就给一个一百五吧， 啊，半斤给个一百五左右。好，然后这里同样的我们需要去进行这个等分啊，等分，如他是一米五的话，那等分好做啊，我们就直接画两条线，然后呢这个线段与线段之间的间距呢，就是五百吗？对吧？那不就三等分吗？ 啊，明白了吧？好，然后这条线跟这条线呢，我们设置个五百啊，设置五百，但是这个时候的话，你就不要用我们线段等分了，你现在等分的话，因为你有圆弧存在，所以呢他这个等分会不好做，你不如的话自己标两个五百的尺寸呢，还来得快一些，明白了吧？ 好，那这个床架的三维草图我们就画好了，看到没有？当我们画完以后呢，草图必须是保证黑色的，如果不是黑色，那说明你没有完全约束，没有完全约束后期呢，可能随便拖一根线，整个线都会乱掉，明白了吗？ 好，所以大家注意这个事情。本期视频先讲到这啊，我们下节课呢跟大家讲结构构建的添加，就用这个床架呢来添加一下，告诉大家添加的原则是怎样的， 我们第三节课跟大家分享结构构建它的添加原则。那这是我们讲焊件的第三节课啊，那么对于焊件来讲的话呢，结构构建是很重要的，我们把这个床架呢给它保存到咱们这个模块里面来，我们给它命名为床架。 好。呃，那么命名好以后呢，我们来看一下这个结构构建该怎么去进行添加， 首先呢大家注意一下，我们要退出一下这个草图啊，我们退出这个草图，因为这个床架已经画好了，这个草图呢记得保存，然后我们再点击这个结构构建，它就会自动激活焊接模块，然后呢并且在结构构建里面呢自动识别我们的标准国标型材库。 呃，我不知道大家有没有这个国标型材库啊，这个呢就是我们的国标型材库里面的一些文件，比如说方形空心型钢、 矩形空心形钢、热轧方钢、热轧圆钢、热轧扁钢、热轧六角钢以及热轧工字钢槽钢圆管以及等边角钢和不等边角钢。常用的铝型材、铝型材、普通型材、 l 型钢以及自定义型材等等。 那么这个呢就是我们国标型材库里面所有的这个型材的洁面都在里面了，大家如果没有这个国标型材库的同学记得啊， 在我下方评论区评论六六六领取国标信条库啊，或者直接来私信我进行领取都可以的。好呃，那么这边呢就不多说了啊，到时候的话呢给大家发一份这个链接教程啊。 我们呢首先来看一下这个国标型材库，它里面我们这边应该用什么材料呢？我们应该用这个矩形空心形钢，矩形空心形钢呢，我们选一个，选个三零乘五零吧啊，选三零乘，五零乘二或者乘一点五的啊，三零乘，五零乘，呃，乘这个一点五的 好，搞定，以后的话呢，我们就直接去添加分组，添加分组呢应该注重什么样的原则呢？我这里有两个原则，第一相接原则， 第二相等原则啊，或者叫平行原则也可以啊。好，什么叫相接？什么叫相等啊？我们来一起看一下啊， 所谓的这个相等啊相接，我们应该是呢，先添加四个床架的竖直立柱，这个是有技巧和思路的啊， 先把四个床架的四个立柱呢给大家添加好看一下他的方位对不对啊？他的方位是朝呃，这个方向啊，没问题啊没问题啊，他的长边是朝那个方向，没问题的。 好，为什么是先添加四个立柱呢？因为立柱在这个位置呢，它要贯穿所有啊，你的设计的时候你的初衷就是这样子的啊，大家注意一下。好，这个呢，这个四条立柱都因为它是相等的啊，所以呢它能够被添加到同一分组里面去啊，当然有的人说老师我们平行的也能加哎，比如说我加这个短的他也能加进来， 但是我不建议你提前加，你提前加会出现一个问题啊，什么问题呢？就后续的话，我们去做剪裁的时候不好搞， 所以呢，我们我们就推出了一个叫相等原则，就是他所有东西相等的，我们就把它分为一个组啊，还有就是叫相接原则，什么叫相接呢？我们一起来看一下啊。 嗯，这里说相接的话等会说啊，我们先说相等，等会相接的时候就是这个位置啊，是一个相接，其他位置应该是没相接了啊，所以其他位置大部分都是相等原则啊。好，相等原则，首先再画一下这个横的啊，这个横的，把这个横的，把这个杆子全给加上啊， 这横档啊给加上。好，有同学问这个横档要不要加呢？这个横档要在我们加完长杆以后再加啊，或者这样子啊，你把这个分组二呢先删除一下，把分组二改成长杆，先加长杆然后加短杆， 对吧？好，呃长杆这个位置的位置方位也是对的啊，我们再添加。好这个时候的话你就可以肆无忌惮的去加所有的横杆了，对吧？所有的横杆我们都可以加上 好，但是大家有问题是值得我们注意的啊。呃他这里放着数值的对不对？对吧？所以这个你还是不能够分为一组，你等会我跟大家说一下啊，先把先把这个该分为一组的，那一定是分为一组的，我们先把它给加上。 至于为什么不把我们床架上面的床板横杆啊把它分一组是什么原因呢？我们一起来看一下啊。我们添加 因为这个因为床板上面的我们不应该是竖着放而是横着放，我们要给这个床板留出一些凹槽空间让它嵌在我们的内部，不然的话床板在睡觉的时候会位移，对吧？所以呢呃这个按照正常逻辑来讲的话我们要转一个 九十度对吧？我们转个九十度转完九十度才是正常。这个效果看到没有哎，我们这这这么转的，明白了吧？好，呃这里我们继续往下添加新组，添加新组新组的话这个时候就只剩下数值感对吧？好，看一下数值感的话呢他的方位对不对啊？ 数值感的方位不对啊，这里我们应该做一定的这个调整啊，我们等会呢要转个九十度的，先把这里所有的床感给它选上啊，这个数值感， 这一个，还有这个，还有这个，还有这个，如果大家电脑卡的话，我们选起来可能会响应比较久的时间啊，所以往下这个地方还是要给他转个九十度才行，转九十度 好，转了九十度以后呢，我们才能够看见，没有，哎，这样才是对的啊。好吧，弄完以后呢，我们再来画这个楼梯，楼梯的话呢，竖直两个对吧？竖直加两个，看下方位对不对，方位没问题。好，然后再添加新组，再把我们楼梯的横杆呢给他加上这个位置，这个位置 好，加完了，加完了以后呢，最后啊，我们来说一下相接原则，什么叫相接原则呢？呃，当我们去添加的时候呢，呃，当然这个管啊，这个护栏的话呢边应该是管，所以我们这里可以直接点击勾选了，你可以呢，不用再添加新组了， 因为呢我们要另起一个结构构建，我们去选其他的规格，这规格的话变成圆管，这个圆管呢，我们可以设置为看一下二十六点八，二十六点八乘以一点五的啊，然后在这个位置去添加组，然后呢依次选择这一条草图， 还有这条草图以及这条草图，还有这条草图，这个叫什么原则？这个叫相接原则，就当我们有一条草图线呢，它是首尾相连的，哎，这样连在一起，我们可以一起添加为一组，懂了吧？好，其次的话就是这个相等吧， 看到没有哎，这个是相等原则。好，但是我们画出来以后呢，大家会发现跟我们原来的这个杆子上的这个衔接就有问题了，这个衔接上面呢，会出现什么呢？哎，出现干涉，对吧？哎，他会出现干涉，那什么原因呢？ 那下节课呢，就会告诉大家剪裁延伸命令它的一个应用场景，哎，我们同样的利用这个床架来给大家举例。本期视频先讲到这里， 大家好，这里是倾城教育，我是江里。剪裁延伸命令怎么用？我们来看一下这个圆管，它的一个正常的焊接逻辑啊，是怎么焊的啊？ 首先呢，我们一般情况下是将圆管插到这个型材里面去焊满一圈，对吧？好，那么应该是谁剪裁谁呢？是把这个管给它剪短， 还是说在这个方，在这个矩形管上面呢，去切一个圆，让我们的这个扶手呢把它给插进去进行焊接呢？ 好，我更倾向于第二种啊，我们选择剪裁延伸，所以要剪裁的实体肯定是这一根杆子，然后呢，我们剪裁的边界呢，应该是这个面，还有这个面，对吧？还有这个面以及呢，这个面， 我们是拿着这个圆管去剪裁我们的这一个矩形管的，明白了吧？啊？剪裁矩形管好，然后大家看一下，如果这个位置我们选择这个允许延伸的话，呃，允许延伸的话，他会直接将这个外面给他破开，我们先点勾选啊，看一下， 看一下是什么样的效果啊？好，呃，这个位置先隐藏一下，哎，哎，这个效果还不错，他没有剪到这个底面上来 啊，看一下啊，我们一起都看一下都有没有孔了，如果都有孔的话，那就没什么他的问题啊，这里都有孔了，说明的话呢，我们这边的话这个剪裁延伸还是成功的啊。好，至于刚刚我们所说的剪裁延伸里面的有个按钮叫做允许延伸啊，如果我们不点的话呢，看这样会出现什么现象啊？ 如果我们不点的话呢，它也是这样子的啊。哎，它也是这样子的啊，那说明这个点与不点没什么太大区别啊。没什么大区别好，但是如果说我们这个剪裁延伸呢，你只选择单独一个面啊，比如说我们单只选择单独它啊，单独选择它，然后我们再允许延伸看一下它会有什么。 嗯意想不到的效果。好，他说他说这个有些所选实体，你这个丢失了啊，有这个丢失啊，那么还不如哎这个地方看一下选不允许延伸啊所选实体丢失。 呃。哦，他是这个位置，他这个位置给你加上的啊，所以你要点保留，然后这一部分呢看一下。 嗯，中间这部分点这个丢弃啊，因为它是个圆环剪出来的。好，然后我们在这个位置点允许允许延伸，我们看一下延伸的后果是咋的。哎，它好像没什么变化啊，就以前的话，我看到我们在某种情况下去剪的时候呢，它这个背面也会给它破开 啊，不过呢今天是没有破开啊，大家的话如果剪呢发现破开了，我们记得去点这个不允许延伸就可以了。 好吧，你去点这个不允不允许延伸就可以了。好，然后我们这边可以预留这个焊接缝隙嘛，这缝隙的话比如说我们留个一毫米嘛，对吧？你或者留个零点五毫米嘛，留个零点五毫米嘛就可以了。然后我们再点击勾选看一下，它会自动的预留 实体，不相互完全剪裁，请检查这个输入。呃， 我看一下什么问题啊，是不是因为加了焊缝的原因所以它就不行了啊？是的 啊，是因为加了焊缝的原因啊，它就不行了。行吧，那我们就不加焊缝标注的时候你就加公差嘛，大大零点五以上嘛，零点五到一左右的这个缝隙嘛？对，我们在切除的时候自动去弄这个公差嘛， 对吧？或者呢临时给它扩一下孔，打磨一下也可以的啊。好，那么这里的话我们依次还是把这个剪裁面呢，给它选上一个面，两个面和三个面点确定好给它切了。呃，这里好像没切到啊，这里没切到， 我们看一下什么原因啊啊？这里点的保留，这里应该是点丢弃啊，这几个地方都点丢弃啊，点确定好那就可以了，让我们再保存一下这个床架零件， ok 了没有？那这就是我们的剪裁延伸了它的一个用法，你学会了吗？ 大家好，这里是清晨教育，我是江梨，我们来分享一下顶端盖的用法。顶端盖呢应该怎么去使用呢？其实在我们床架这里啊，它是万能的啊， 在这里的话呢有一个缺口对不对？如果说我们在我们在去加工的时候对吧？用手触碰，在这这的话肯定是一个危险区，因为它容易刮手对不对？因为你这个断面的话，你不去打磨，不去封口的话，它容易从内部呢产生锈痕，产生生锈对吧？那我们怎么去解决问题呢？ 突然来讲的话呢？我们绘图啊，你一般呢在这个位置拉成一个实体就结束了，对不对？但是在我们这个焊接里面它能自动给你添加顶端盖，我们选择顶端盖呢，再选择这个面它就会自动识别。哎，给你把这个，把这个盖子呢给它加上 啊，这个盖子呢你可以去调整它的方向啊，比如说调整盖子为在内，调整盖子为在中间，调整盖子为在外，明白了吧？它可以这么去操作啊，那么这边的话呢，调整这个盖子在它的正中间， 呃，他的缝隙的话我们暂时预留一点啊，然后呢这个位置可以去设置一个边角，这个边角呢可以导圆，这个圆角呢你可以自己去设置，比如说一毫米， 对吧？一毫米圆角，然后这个缝隙如果觉得太大了啊，我们可以去预留个更小一点的缝隙，比如说留。呃，这个是设定他厚度的，这个设定的厚度比如说厚度的话，我们设置为三毫米，三毫米的板差不多了，然后这个我看一下试试看看 这个你给他设置的话，应该是他的一个编剧啊，比如说设置一毫米，看看设置为零， 好，设置为零啊。哦，大家这么看啊，就是我们下一个参数设置的是什么呢？是他的这个升降啊，他本身是跟这边平齐，你设置为零的话呢，他就是平齐的啊，你如果设置为这个正值，他就往下降啊，他的端盖会沉到里面去啊， 段位撑到里面去。然后呢我们这边有个厚度比例和等距值，我们选等距值啊，比如这个位置等距值我们给他一毫米，一毫米的话大概就是这个缝隙为一毫米的缝隙，我们大概留零点五吧， 啊，给他留小一些，到时候端盖加进去呢，我们给他点焊，然后再把给他满焊就行了，明白了吧？给他小一点的焊缝是吧？甚至你还可以给更小，比如说我们给个零点二，如果说哪里卡了，我们可以先让他卡在这个位置，然后再点焊，这样的话更方便一些。 你不然的话呢，还得搞个磁铁，先吸着它，防止它掉落下去，掉落下去掉到中间，就到时候这个有零件掉到中间，它又抠又抠不出来，对吧？到时候呢松散呢，它又会在里面叮叮当当响，是吧？我们再点击勾选，那这个顶端盖不就添加好了吗？ 是不是好顶端盖呢？它相当于这个实体，我们可以通过实体震裂的方式呢，把它震裂到四个角落上，或者直接依次添加顶端盖呢，也是可以的，也是可行的。好吧，那这就是我们焊接里面顶端盖的用法啊，你学会了没有？ 大家好万能的这个床架啊，在床架里面的话，我们有没有必要去添加铰撑板呢？其实我们要说的铰撑板呢，其实是焊接里面的这个铰撑板的这个特征，这特征的话呢，它能够自动生成这个撑板，你比如说这个我们直接生成它就长这样子，看到没有？ 好，那么我们看一下铰撑板呢应该怎么去进行绘制，我们用这边呢来绘一下啊，选择铰撑板，选择这个面和这个面，它就会自动识别为这个铰撑， 那么脚撑的话，他有两种形式，第一种形式轮廓呢？为这种轮廓他呢两边呢做了倒角，并且呢这个底部也做了倒角好，还可以切换为第一种形式，就是这个尖的啊，这个尖的，不过呢我们通常来讲会倒些角，防止这个下料的时候呢，刮到手套对不对？刮手 好。然后第二个的话我们有两个参数，一个是第一，一个是第二，分别代表什么意思呢？你比如说第一的话呢，我们可以去设置他的参数，第一设置一百，呃，第二呢也设置一百，然后呢我们的这个第三呢设置为五毫米，呃，第四的话也设置为五毫米嘛， 你可以直接设置嘛？你可以直接设置嘛？你可以直接设置嘛，不选这个角度嘛？啊？他这里的可以选角度，也可以选择第三第三，这是第四，明白了吧？啊？这个的话要了解一下， 一个是第三，一个是第四好，比如说我们去修改的时候呢，这个第三第四因为都是五，所以我们不用管他了，是不是我们可以去单独设置，比如说这个第一设置为五十， 看到没有他就缩短了啊，就达到我们想要的效果好。然后另外的话呢就是我们这一个啊，这个你加不加呢？你取决于这个按钮，你把它按激活，哎，他就加了一个倒角，你不加的话呢就不按啊，这个地方还是要加一下，为什么呢？因为你这里加了以后呢就能够防止印记集中在这啊，是不是啊？ 防止它的这个焊接内力啊？啊？然后另外的话我们在下面还可以看到这个对应的角度啊，还有这个厚度啊。呃，我们的厚度的话我们给大家去演示一下，我们从这个方向看 厚度呢，可以选择它，也可以选择中间，也可以选择了靠靠左边一点，靠右，靠左靠中，对吧？然后靠右靠左靠中呢，我们还可以去设置这个板的厚度 啊，可以设置版的厚度，然后呢下面还有个位置关系，这位置关系呢，也其实是差不多的啊，比如说我们靠右、靠中、靠左，看到没有啊？靠右靠中靠左啊，都是可以的进行选择的啊，明白了吗？ 好，这里的话大概了解一下。呃，不过一般情况下都是居中的啊，你不居中的话，你这个很难看的，对不对？极少部分情况下我们需要去调整好。还有一个叫等距，等距的话呢，我们可以沿这个边缘的话呢，如果设置为零，对吧？我看一下设置为一， 呃，设置为五，对吧？那么它是这样子等距的，就是你基于中心点往这边偏多少，懂了吗？它是这么一种等距， 他的位置是这么一个逻辑啊，啊，我们不选等距，我们就选居中就可以了，那他的每个参数的话基本上都学会了啊，大家应该这个绞成板的话呢，很好用的，我们不但可以在型材里面使用，也可以在咱们的特征环境下去进行使用啊， 那这个也是非常方便的，比如说你画了两块板，一块板长这样子，一块板长这样子，他们拼起来的，然后你还可以在这里加个绞成板， 懂了吧？你还可以在这里加矫正板啊，就这么个逻辑啊，那这个矫正板的话，他不用你画草图啊，他直接生成啊，你设置一个参数即可，他反正长了三角形的样子，懂了吧？那这个就是矫正板的使用啊。 大家好，我是江黎，欢迎大家来到清晨教育，那么这里呢，跟大家分享焊件机架出工程图它的一个基本思路，那么还是用这个万能的床架跟大家来进行分享。 那比如说我们要出这个床架的工程图的话，那该怎么去出呢？啊？那我们直接新建工程图啊，来出一出看看啊这个思路跟大家讲讲啊。思路的话呢，首先我们还是要摆一个三式图嘛，这很简单。 嗯，比如说，呃，这个呢，还是尽量做测试图摆吧这个我们把这个主视图呢摆出来，这个主视图就是这个右视摆这个 啊，看起来就是个床，对不对？好，让这里再摆一个，然后这个位置再摆一个，好，这样摆出来以后的话呢，我们我们把这个很多呃很多这个辅助线给他删了啊，我就不去放大这个试图了，同兄弟们，然后这个投影试图的话呢，也可以摆一个投影试图，我们摆成摆成这样子 好投影试图他主要的目的呢就是为了让我们去编号，编号就是比如说，呃，我这个投影试图的话， 我等会去做这个焊接切割清单的时候啊，有两个要注意的地方，焊所谓焊接切割清单，先保存一下这个过程图啊，焊接切割清单我们需要在这个切割清单右键里面找到自动更新。打勾啊，记得勾选上，没勾选上呢是不行的， 他的焊接切割清单容易容易这个框瓢出不来，好让我们再切回到这个工程图啊，切回到工程图，然后在这个位置的话呢，去选择这个表格，选择焊件切割清单，选这个仕图啊，然后呢默认的模板点打勾 好出来一个清单，这个清单呢就是我们每一根行长的他大概的一个数量说明以及他的长度，明白了吧？这个就很简单是不是？当然像十二十三的话呢，指的就是我们这个绞成板和另外一个顶端盖 啊，你到时候的话呢，把这个名称往里面一写，他的这个长按高也往里面一写就行了。那我们出焊接的时候要搭配一个表格以及呢我们的球标来进行使用，那么这边还要需要去对接他的自动零件序号，选择他，然后选择这个面啊，选择面的时候呢，可能会卡一阵子，他会一直在转转转转， 当他转好以后呢就会长这样子，我们在下面找到数量这一个地方，零件序号文，我们应该选项目数，项目数呢就是这个项目号， 对吧？它的序号是怎样的？序号对应的是哪一个是哪一个啊？然后对应的一号呢？它总共有四根啊，它呢这个型号是这样子的，然后它的长度是这样子的，懂了吗？这样子我们就能够一目了然 啊，一目了然，然后呢对应的这个切割机呢，我们也可以把这个表格给它缩放，对吧？比如说缩成这样子，再给它放到这个里面去，对吧？跟我们的标题栏的话呢，呃，这个大小啊，把它弄成差不多的，哎，大概就弄成这样子 啊，这个这里的话，我们就呃，虽然说这个图纸啊，他图面不大啊，我们把这个比例调整好以后呢，基本上能放的下啊，看一下啊，比如说我们这个调整一下啊，跟大家一起调整一下，把这个磁力线的话呢，往上面拖一拖啊，我就我就先这么放了啊，同学们 有一些这个线呢，我也不去整了，我大概跟大家说一下思路啊，那我把这一个把这个序号标出来的话，基本上这个图已经出了一半了， 那我们剩下的一半是什么呢？剩下一半就是写好技术要求。呃，如果说你们公司有标注焊接符号的习惯呢，就标下焊接符号啊，如果不标的话就不标，没关系啊，你在技术要求里面写焊高就行了。 好，其他地方的话呢，比如说我们组队啊，你不是组队吗？你组队的话你是不是有一个焊接的位置啊？哎，你这个梁距离这个地面 多长啊？是不是？然后呢？你焊完这个梁以后呢，基于这个梁的底面到你这个梁的内侧面，对吧？呃，作为焊接来讲的话，我们一般是标内宽啊，标这个内宽，懂了吧？标内宽，内宽是一，内宽是九百五啊， 好，当我们把这个床架这个整体的这种工字形 h 型的把它焊出来以后再去焊楼梯啊，是吧？你像我们这个楼梯，你这个地方的内宽是多少啊？对不对 啊？这是我们主要的一些焊接组队的尺寸啊。好，当然呢最重要的是什么呢啊？还有一个更重要的东西啊，就是我们的我们整个床架的长宽高，你这个地方一定要先给出来， 我们把这个线找到啊啊，比如说他的长是二四五零，然后他的高的话，对吧？长和高给出来，宽的话呢，就在其的其他数值上去给啊， 比如说我们这个楼梯与楼梯之间的这个位置关系，是不是要给一下，你不给也行呢？当然其实这个二百三呢，我们也知道，因为中间的这个型材就是二百三的， 我们把二百三一对放在这个位置的话，他楼梯只能焊到这个位置，对吧？他没别的选择，那分别把我们一些型材的内框这些东西位置尺寸给它标好，我们焊在哪个位置就很清晰明了。那对于这一个测试图也是一样的， 对吧？它上面那个架子焊在哪个位置，以及呢我们这个横梁焊在哪些位置，我们依次呢给它标好，标注好就基本上是可以了。 那大家呢，可以把这个图啊，我们当做阶段性的作业，把我们这个焊件床架把它画出来以后，再标个工程图，我们以工程图为准， 就大家拿着这个床架呢去出个工程图呢。呃，再把你出的工程图截在咱们的评论区，我们在评论区呢跟大家一起呃见证啊大家的一个一个作业好不好？ 当然呢，大家如果想领取老师送给大家的精美的学习礼包的话，可以在我们评论区先扣个六六六，再把你的作业附上啊。嗯，或者来私信我，我也会免费的分享给你。

公共博士分享知识，今天给大家分享的是用插件自动出图，当我们看到一个啊一百多个零件的装备体，如果他进行出图的话会非常头大， 比如说我们在这里面打开一个啊非常简单的零件，这个零件在进行出图的过程中，我们利用插件自动出图，点击这自动出图，然后选择我们对应的模板，比如说我们用一个啊小零件，我们用一个 a 四的模板吧， 然后选择 a 四，然后点击这里啊自动标线性尺寸，然后点击确定， 然后剩下的时间呢，它就会自动的给它摆放三十图，然后识别零件的所有的特征， 有的拉伸呢，然后有的是打孔啊，然后自动就创建相应的尺寸，那么这样一个出图的效果就出来了，所有的尺寸都标注完成， 那么有了这样的一个插件呢，我们工程师就可以极大地解放自己了，在出图阶段可以节省大量的时间，然后只需要呃对照着出完图的图纸， 对于特殊的一些行为公差和配合尺寸，给定一定的这个配合尺寸就可以了，那么就给我们节省了大量的时间，今天你学会了吗？

有粉丝问，在 solworks 工程图里面做标注尺寸的时候，这个尺寸位置太小了，它就变成了这样，其实这个设置就是在这里， 我因为我们点了这个等距文字，所以它变成了这样子，它并不是一个引线，它只是把它引出来了一个样式，那么我们可以把它再次做一个更改，还原到原始的这个样子。

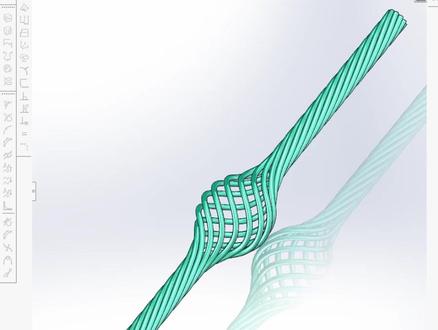

这个视频我们一起来绘制这个扭转钢缆的三维模型，大家好，我是大宇，同时我在这里还给大家准备了 soloos 的 教学书籍，里面输入了大量的 soloos 的 实力，教学的一些案例，以及大量的教学的资料， 都可以快速的帮我们去提升 soloos 的 绘图技能，有感兴趣的在评论区留下六六六即可带走。长线， ctrl 加 n 新建一个零件绘图模板。 好，选择上十面去进入草图绘制，选择中点，先命令在圆点绘制一条水平的一条构造线，再去执行智能尺寸，给到这条线的长度为三百，我们再去选择等距实体，选择这条线往上的等距一个五的一个直线出来，要给他一个五，我们选择一下给他一个五的大小。 好，选择完毕呢，我们再去选择直线命令，选择这条线的一个中点，往上去会这条竖直一条构造线，再去选择三点圆弧命令啊，从这里呢去会制这样的一个图形。好这个样子，再去选择这里进行连接啊，变成这样， 那么现在选择这两个圆弧线，给他进行一个相切约束，再选择下面这里下面这条线，给他相切约束。好，这里呢，我们把这个线往回拖动一点。 好，我们再去选择呢给他这里两个进行一个镜像啊，选择镜像点击这两条圆弧线，给他一个相切约束。好，那么现在呢去执行智能尺寸，给到这个点，到这个点他的一个距离呢为八十五，再去选择这个圆弧啊，给他一个角度约束为二十五的一个半径值， 再去选择我们的上面这条线，然后按住 shift 键去选择下面的这个构造线，给到一个二十这个距离， 选择完毕，给到一个裁切实体命令，裁切掉内部的多余线条，点击退出草图，选择这条线作为旋转轴，点击我们的曲面当中的扫描曲面，点击确定 好，现在创建一个新的基础面，选择这个圆弧边线，点击确定，再去点击基础面一进入草图绘制，选择圆命令，在圆点处拉开好执行智能尺寸改到四十五的大小， 点击退出草图，将这个呢转换成我们的一个螺旋线好，点击螺旋线，这里选择高度和螺距，高度为三百，螺距为一百，其次角度零度顺时针，点击对勾 好，再去点击机准面一进入草图位置，选择直线命令，我们翻转一下视角，选择圆点连接到这个位置，再选择这个点，与这个螺旋线添加一个穿透约束，点击退出草图，我们再去选择扫描曲面命令 扫描的一个轮廓为草图扫描的一个路径呢为轮廓，点击右键点击确定。现在呢把这个螺旋线一进行隐藏好，再把这个曲面一呢也一并进行隐藏。那么现在去点击草图当中的 这里的一个交叉曲线，点击一下要转换的呢，我们选择所有的一些这个曲面啊，把所有曲面勾选上，点击右键点击确定， 再次点击对勾。那么现在呢，我们点退出这个草图，把这些所有的一些面啊这个曲面都进行隐藏好，保留这一部分，再去选择扫描命令，扫描给到一个圆形轮廓，这里的一个直径值，给到三，选择这个 线条，再给他下拉选项，有个合并切面进行勾选，点击对勾。好，那么现在呢，去到前十面和按住 ctrl 键选择上十面去创建一个新的居整轴，点击确定， 选择圆周正列好圆周的一个方向，我们改到这条线，再改到一个数量为十，去下面勾选实体，选择这个实体，点击一下，点击右键完成。好，现在呢去点击我们的机准轴，一把它隐藏掉，收起这个设计数，再点击我们的小眼睛进行关闭。 好，我们点击自动上色红命令，给它三个颜色。好，那么这样的一个扭转钢镚呢？我们就已经绘制完成了， 如果你也想领取自动上色红命令的话，在评论区留言需要红命令即可全部带走。好，那么我们今天这个视频呢，就到这里，我们下期再见。

间距要输入二十了，也就是本来的时候我们这一个凸台是一个十毫米，那如果你中间的距离也要十毫米的话，你这里的间距就要算上你本身的这个凸台的距离啊，十加十等于二十， 那这里数量可以去控制吗？十二个已经多出底下的凸台了，那你可以调吗？比方说调成九个要留间距的话，是不是得把这个中间的间距加上你本身的这个尺寸？

这样一个扭转弯曲点键，在 solo 中用同一曲线就能轻松搞定。操作方法很简单，我们直接点击文件，点击新建选择模板，选择右视基础面，正式于点击操作位置，选择直线命令， 绘至我们的弯管形状好，这里做好圆角好，这样做一个圆弧同同样的，这里也是做一个圆弧状，拐弯下来好。 esc 车标，选中这两个点，做一个水平约束，同时点确定， 那么框选这两个地方做相距约束，这里也是做好相距约束，那么这边一样依次去把我们这四段做好相距约束，点击确定，找到智能尺寸约束这条直线，数值长度二十五， 这条数值长度一十五，同时约束这两条直线的水平距离一百回车确定，选择这个圆角， r 角给定为二十回车确定，那么这边 r 角约束为一十五回车确定。草图完全定义点确定，退出草图， 选择我们的上市基础面，正式于点击草图绘制，选择直线命令，从原点出发，绘制这样一个形状， 选择这个点，选中这条直线，使穿透约束好，然后正视于我们的草图，点击圆角命令， r 角约束为一十五回车确定框选我们的这个夹角好， 圆角制作完成，点击这个指定约束圆心到圆点的水平距离给定为三十五，同时约束圆心到这个点，数值长度六十五回车确定 点确定，退出草图，草图安全第一，找到特征，找到我们的曲线下面的投影曲线命令， 选择草图上草图，选择这两个草图，好，依次去做，做好一个选择点确定，那么我们的投影曲线成功的制作，点击扫描命令，选择圆形轮廓，点击投影曲线， 点击保币特征币后一点五，那么选项这里注意取消合并曲面方向，反向向内点确定弯管形状，成功制作。 转动视角，选中这个圆弧端面，点击草图位置，然后我们转动视角正视于 在这里我们点击直线命令，作为勾道线中点线，从我们的圆心出发，会至这样一条勾道线，好，选中这个圆点，选中这段圆外弧，做一个同心约束，点击确定，点击这台尺寸约束它的长度给定为二十四回车确定， 点击圆命令，从圆心出发，会制这样三个圆，任意会制点确定，找到智能尺寸约束他的直径为一十五，同时约束他的直径为八，内侧圆约束为直径为四，点击确定约束完成，点击直线命令， 画在这两个圆上。 esc 之后，同时这边也是画好我们的直线， 选择这条直线，选中圆弧，做一个相切配合点确定，那么这里也是一样，做好我们的相切约束， 点击确定，这边一样做好我们的相切配合点确定，这里也是一样，做好约束点确定，那么我们草图做好了，点击剪裁尸体，裁去这一段不需要的边线点确定， 点击直线命令作为勾道线，从圆心出发会知道这个顶点。 esc 出招，那么点击镜像实体，选中这上面我们需要镜像的实体，选中镜像轴，点击水平勾道线点确定。镜像完毕， 点击剪裁实体，采取这段不需要的圆弧，点击确定好草图，完全建出框，选整个草图，右键选择草图工具，这里找到我们的移动复制实体，选择圆心，这里移动到这边的圆心好， 然后框选整个草图，右键选择草图工具这里找到旋转实体，那么旋转中心，选择中心方向为这个角度，给定为九十度回车确定好， 选中这条直线，做一个数值约束，同时选中我们的圆心这个点，选中 圆圆弧，点击重新配合，接下来找到我们的特征草图，找到转换为实体引用，选择这个边线，点击确定这边， 同样的点击转换为实体运用，选择这个圆弧边，点击确定。转换完成，点击特征，找到拉伸凸台，好，选中这张草图，给定为给定深度，那么参数选择为三毫米回车确定，那么草图完全会出。 接下来我们选中曲线一，做一个隐藏处理，那么转动视角给他做一个上色，这里点击外观，点击我们的钢命令， 选择抛光钢，给他做一个上色，选中第四个选项，那么转动视角显示类型调整为第二个，那么这样我们的扭转力键成功的制作出来。看完这个视频，希望你可以去动手尝试一下。

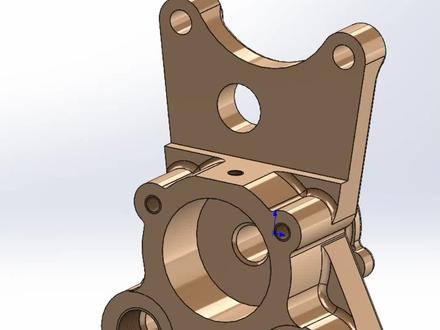

大家好，我是张老师，今天我们来分享的技巧是如何调整工程图的尺寸界限。当前我们打开的是一个泵体的零件，我们来看一下它的商务模型， 然后呢我们切换到工程图来讲一下如何调整他的尺寸界限，我们单击窗口，然后选择他的工程图， 这个时候我们就打开了泵体的公认图，我们看一下啊，这个呢是我们生成好的视图，还有我们标志好的尺寸。我们看一下这里呢 这个标注的尺寸，这边看到没有，它距离我们这个边线有一定的距离，这个呢和我们 cd 里面进行尺寸标 住了是很相似的。那么有同学说，老师你这个是在哪里设置的呢？今天我们就来详细讲一下。我们首先单击选项，打开系统选项对话框，然后切换到文档属性，在这呢我们找到尺寸， 在这边我们看到有一个延伸线，这个地方缝隙就是调整我们尺寸界限距离，我们标注的边线的间距， 如果数值越大，那么相隔的距离就越多，比如我们调整为五点，确定我们看到是不是这个我们的尺寸界限距离边线呢就很大了啊，我们一般呢是不用这么大的， 这个地方，我们把它调回来，同样的在这个位置啊，在尺寸这里我们把这个距离呢调整到一个合适啊，调整到零点五到一之间就可以了，比如我现在调整为零点七， 然后这个地方呢是设置超出齿轮线的啊，比如说我们把它设置为五点，确定好，我们看一下啊，这个呢就是超出齿轮线的，就是设置这个位置啊，一般呢设置为二就可以了 啊，这个就是我们今天讲到的在我们的工程图里面怎么去调整我们的使得界限。 好，今天我们就分享到这里更多关于 sloga 的操作技巧，请大家关注张老师机械设计课堂。
