水平定向钻机导向方法入门

哈喽大家好，今天呢，跟大家聊一聊定向钻对穿工艺。首先对穿施工需要使用两个钻头，主钻头和辅助钻头开钻前都用各自的地磁导向仪和磁把较准，促使方向，保证钻头起点精准。当两个钻头相距一百米时，停机做准备。 主钻机把钻头提出来，在钻头和马达之间加装一个磁接头，再放回孔内，辅助钻机同样提钻，把普通的地磁探头换成能感知旋转磁场的碳棒，如果原先的碳棒本身就两用，那就不用换了，再放回去。 准备就绪，正式对接辅助钻机，钻头保持不动，用来当基准。主钻机不开钻，原地开泵循环，让马达带动磁接头不停旋转， 制造一个交流磁场。辅助钻机里的碳棒捕捉到这个旋转磁场信号通过线缆传到地面。电脑软件马上算出主钻头相对碳棒的空间偏差。主钻机照着这个偏差调整方向开始往前钻， 此时辅助钻机依然不动，主钻机每钻进十米就停一次，再开泵旋转磁接头，让辅助钻机重新测量，算出新偏差。主钻机距此修正方向后再钻。就这样，十米一侧一调，一步步逼近，一直钻到离辅助钻头只剩六米时，辅助钻头主动后退十米， 把空间让出来。主钻机利用六米处的测量数据精准瞄准，直接钻入辅助钻机已打好的孔里。最后辅助钻头缓缓后撤，顺势把主钻头从出土端带出来，对穿作业圆满完成。

水平定向钻 h、 d、 d 拉管施工核心是先钻导向孔，分级扩孔、回托管材全程非开挖，关键控制在轨迹精度、泥浆护壁与回托力。地质勘查查明土层、沙层、 卵石、岩石、地下水位。管线探测用管线仪雷达探明既有管线、光缆、 电缆轨迹设计，入土角八度到二十度，出土角六度到十八度，曲率半径大于等于一百五十乘以管径避开障碍。入土点，钻机测 出图点管猜测平整占地约二十米乘以三十米。钻机就位。锚固导向仪，无线有线泥浆系统钻杆钻头扩孔器，回托头就位。调试配方， 膨润土加水加纯碱加添加剂，如 pack pm 性能，粘度六十到九十 s， 比重一点零五到一点一五，施水量小于等于十五毫升。三十分钟作用，护壁防塌、冷却、润滑、斜渣 检组。泥浆配置是施工成败的关键。钻机按设计入土脚开钻手根钻杆只转不进，建立出使直线导向钻头带碳棒实时回传深度，轻脚方位角每三米 每根钻杆测一次偏差零点五米立即回抽一到二米。纠篇遵循少纠、 勤纠、缓纠，保持零度零点二度轻脚匀速钻进，钻速八到十二米，每分钟你将排量三百到五百 l 每枚。穿越道路、 河流时加密监测，确保轨迹在设计范围内。按设计出土角逐步抬升，精准控制出土点坐标。钻头出土后拆卸导向钻头，完成导向孔 扩孔原则，中孔直径等于管材外径乘以一点二到一点五，软土一点二，沙卵石一点五 分级扩孔，从小口径开始逐级增大，极差一百到一百五十毫米，避免塌孔。扩孔流程， 出图点安装扩孔器，回拖扩孔至入图点，每级扩孔后清孔，泥浆循环排渣，再进行下一级泥浆循环，全程保持高粘度，泥浆孔壁形成稳定泥皮中孔检查孔到顺畅， 无坍塌，无缩进沉渣厚度小于等于五十毫米，合格后立即回托，避免长时间搁置管材。 p e 管、钢管焊接连接 试压合格，安装回托头加万向节加扩孔器。入土点，出土点设专人监护， 泥浆系统满负荷运行，从出土点向入土点匀速回托，速度五到十米每分钟。控制回托力小于等于钻机额定拉力百分之五十扭矩，泥浆持续润滑异常，拉力突升，地面沉降， 管材变形，立即停机排查，管材完全拖入后两端，预留工作长度，封堵管口，防泥浆进入泥浆处理，废泥浆沉淀固化合规处置，严禁支排场地恢复 回填作业坑平整场地恢复地貌。管线试验，集水管道做水压试验，燃气电力管做气密性通管试验。资料移交，轨迹数据， 施工记录，试验报告、竣工图。轨迹精度深度偏差小于等于零点五米，水平偏差小于等于零点三米。 泥浆质量全程循环，严禁中断沙层，提高粘度。防塌扩孔级别，宁多几级，勿一次过大，防止塌孔回托。控制匀速低拉力泥浆润滑，保护管材。

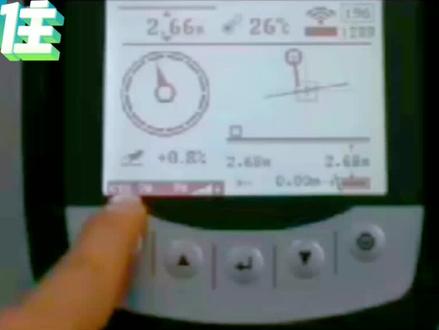

首先，您需要在手机应用市场搜索下载经济地图，安装后使用您的手机号码进行注册登录。 接下来我们登录我们的金币地图账号，输入您的手机号以及密码，并勾选我同意全部条款及协议， 点击登录。一、打开手机蓝牙，查看可用可连接的设备列表。 值得注意的是，手机蓝牙必须在开启状态。 rx 杠零八八二杠零五零二幺为导向仪蓝牙名称，接收仪的蓝牙名称可以进入设置界面的第十一查看。 bt 杠二零 c 一零零为 gps 蓝牙名称， gps 记录仪的蓝牙名称可以查看机身名牌。 值得注意的是，接收仪必须在主界面蓝牙才默认打开，如果进入其他界面，如校正界面设置界面，蓝牙就会自行关闭。 二、点击将两个设备都进行连接，设备进入已配对的设备里，蓝牙配对成功。 值得注意的是，若您的电子设备已连接过另一台导向仪，请先取消配对之前的蓝牙配对记录，再尝试连接新的设备。完成以上操作后， 我们将进行软件连接操作。首先打开金地地图软件，点击右上角图标，再点击连接导向仪按钮， 然后点击刚刚蓝牙配对的 rx 杠零八八二杠零五零二幺的这台接收仪设备进行连接， 连接成功后，界面下方会显示设备连接成功。完成好导向仪连接后，再次点击右上角图标，并点击连接 gps 按钮， 然后点击刚刚蓝牙配对的 bt 杠二零 c 一零零的这台 gps 设备进行连接，连接成功后，界面下方会显示设备连接成 成功一，点击开始作业屏幕右下方的加号，创建新的项目。 二、根据提示填入项目信息，依次填写作业项目名称，如 a 城区电网改造工程，然后施工位置， 如指挥官路与七五零路交叉路口，然后深度我们选择嗯为单位，国外一般用英尺。然后是轻角，我们选择百分比，因为我们仪器显示的轻角质是是调成百分比的， 如果您的仪器倾角姿势是调成度数的，那么倾角这里您就选择度数。然后是手跟钻杆入土， 我们填一点五米，这个是根据您第一根杆入土的长度计算的，那么我们如何测量这个长度呢？这个我们稍后会有视频介绍， 然后默认钻杆入土长度，如果您的钻杆是三米的就填三，如果是四米五的就填四点五，根据您的实际钻杆的长度撇就可以。 然后是公司名，如黄山基地电子有限公司，然后是用户名， 如小爱。最后是作业项目描述，如六根直径两百毫米的 p 一管。三、完成所有信息录入后，点击下一项 即可开始项目作业。首先我们点击添加新的钻杆，进入项目作业界面，这时我们要记录的是起始位置的信息， 也就是零号钻杆的信息。那什么是起始位置呢？碳棒的天线部分在钻头的这个位置，钻头入土到一定位置后，碳棒天线中心点在钻头与地面的交界处，这个位置就是起始位置。 我们把接收仪放在起始位置的正上方，手机靠近接收仪，点击进轻角数据，记录零号钻杆的信息，然后我们开始算进， 当第一根钻杆钻进完地后，我们找到钻头位置， 把接收仪放在正上方，手机靠近接收仪，点击获取所有数据，记录一号钻杆的信息。 值得注意的是，手跟钻杆肉土长度米即为第一号钻杆肉土的长度，无需获取准确数据，请测量出动力头当前位置距离虎前的长度。 一号钻杆记录完毕后，我们继续钻进第二根钻杆。同样的，当第二根钻杆钻进完毕后，我们找到钻头位置， 把接收仪放在正上方，手机靠近接收仪，点击获取所有数据，记录二号钻杆的信息，以此类推，直至整个作业项目全部结束。 值得注意的是，在作业过程中，您可以随时编辑已记录的导向数据， 操作过程如下，在项目作业界面，点击修改按钮，显示的所有数据均可以修改。如果把深度二点七七修改成八，点击确定，但是修改过后的 数据字体颜色会由原来的红色变成蓝色。整个项目作业完成后，点击屏幕右上角图标，点击保存。 接下来打开我的作业项目，点击已完成的作业，再点击图标选择生成报告。报告生成后，可查看地图、信息、图表、仕途 以及查看钻杆，然后可以点击右上角图标，选择分享报告。

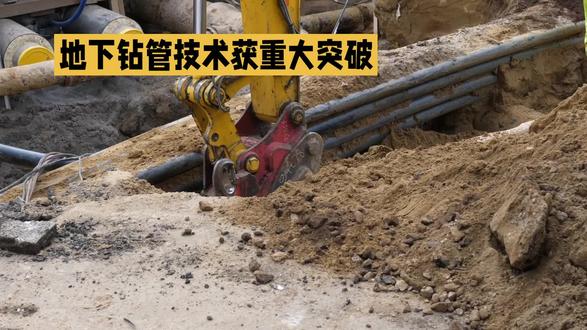

地下钻管技术的核心是水平定向钻飞，开挖铺管工艺起源于石油钻井工业，现已成为城市管网跨越管线铺设的主流施工方案。核心流程一、 导向钻孔通过无线空向系统实时监测钻距位置，按照预设轨迹钻出直径约十至二十厘米的导向孔，确保精准穿越障碍物。二、分级扩孔， 更换不同规格的扩孔钻头，将导向孔直径扩大至管道的一点二至一点五倍，避免回脱时损伤管壁。 三、泥浆护壁施工，全程使用泥浆系统实现斜屑润滑，平衡地层压力，防止孔洞坍塌。 四、管道回拖，将连接完成的管道与扩孔器对接，通过钻机拉力将管道一次性拖入钻孔，完成铺设。关键优势，相比传统开挖施工， 该技术可节省百分之六十以上的工期，避免地面交通中断和拆迁成本，在辽阳这类城市老旧管网改造场景中优势明显。二零二五年广西北部湾涠洲岛跨海联网工程中，该技术通过海床下三十米精准穿越， 成功保护了珊瑚礁生态环境。技术边界受地层限制无法穿越卵石层和硬度高于八级的岩层。大管径管道长距离穿越存在较高施工风险。为了更直观对比，该技术与顶管、盾构等其他地。

在施工前，要根据施工图纸确定好开钻位置和出钻口的位置。施工时主要分三步进行，第一步是钻导向孔，将水平定向钻机固定在钻口位置， 然后选择一个合适的钻头与钻杆相连接，按照预先设定的位置和角度，驱动旋转的钻杆，带动钻头前进。在前进的同时，钻头上的喷嘴还会不停喷射出泥浆， 这些泥浆主要是用来冷却钻头和降低钻头的摩擦力，避免钻头发生卡阻的现象，钻头最终会穿过地面障碍物形成导向孔。第二步就是扩大导向孔。 导向孔的作用就是确定好管道的铺埋线路，而铺设的管道大小不一，此时则需要根据管道大小来扩大导向孔。记得点赞、评论加关注哦！

这个就是水瓶定向钻，正在施工，通过钻头不断的旋转，很快就能钻出一个孔道，这种钻头的动力来自于后面的钻机， 通过钻杆连接着前面的钻头，这个钻头可以调整角度，当钻入地下以后，能够通过内部的定位系统改变钻孔角度， 从而避开地下的障碍物。达到指定位置后，钻头钻出地面，接着更换更大的扩孔。钻头后面拖着需要铺设的管道或线缆，然后钻机开始往回拉，钻头管道就会跟随钻头铺设在孔道里。 这种水平定向钻能够在不挖开地面的情况下成功铺设各种管道和线缆，不仅速度快，而且效率很高。有需要非开挖施工项目可以联系我们专业非开挖施工团队，全场景覆盖，高效施工，记得点赞关注哦！

首先按照设计确定入图点、出图点的具体位置。利用全站仪等测量设备，放出穿越轴线，规划并平整钻机侧施工场地 管线，测施工场地管线，抑制作业带。接下来，泥浆系统、动力系统、钻机依次进入钻机场地，分别就位、安装、调试。 开钻前先配置好一定量的泥浆，泥浆在穿越施工中具有润滑、冷却、钻具、携带钻屑、护壁、防塌等功能，我们都把它比作定向钻。施工的血液 要根据不同的地质环境和穿越长度选择不同的泥浆配方，随着泥浆的处理和循环利用尤为重要。 这是泥浆配置设备， 这是泥浆处理和循环利用设备。记得点赞、评论加关注哦！

简简单单向导六，一套没有箱子，没有电池，没有充电器，这都是直接买电池往里装的，买那二号电池往里装，这也是装电池日本的向导六。简简单单 一个手持一根棒妹的硬宰判日本货向导六。

非开挖导向仪操作证怎么考？其实它的全名叫非开挖水平定向钻机导向仪操作证啊，这个是由 中国电机考核办法，需要完成线上课时线下一套试卷、人机合影照片、操作视频啊等资料，合格后七到十五个工作日下证。

今天看一套 d c i 的 猎鹰 f 二的音质， usa 美国东西挺全的，手持着 摇显通电器尺子，还有两把尺子，电池焊棒，长天线，短天线，还有这个扳手，猎鹰 f 二。

不用挖开地表，直接在地面就可以向地下十几米深的位置铺设管道，跨度最长能达一千五百米。水平定向钻机的原理是什么？它具体是如何工作的？在一些水域、高速公路或者铁路以及城市建筑区域施工时，由于环境的限制，很多时候并不能把地面挖开， 水平定向钻机就派上了用场。一般来说，只需在管线的两端各挖出一个大约一点五到一点八米深的入口坑和出口坑即可，它们的作用就是容纳和管理开挖过程中产出的钻井液，剩下的就是由控制室控制钻机进行。

这个是可以锁住的，用力往前推。一天录了一个关于这个四零零、五零零集成式推拉手柄的视频， 好多机手说这个旋转没有办法锁定，一直扳着手柄很累，其实这个是可以锁住的，回去仔细观察， 打开这个防尘罩，下边这是一个凹槽的，这个是可以锁住的，用力往前推，正转， 复位，反转，这样就轻松很多。 这边这个手柄是推拉手柄，推拉手柄为了安全是不能不能锁定， 松手复位。
