cad怎么让两个大小不一图形重合

每天来学习一个 cad 绘图小技巧，点个赞加关注，开始我们今天的学习。今天我们来学习一下 cad 里面对齐的两点对齐用法，比如我们把下面这个小的矩形对齐到上面这里来，我们可以输入对齐的快捷命令。 al 空格 之后我们选择对象空格之后我们去设置第一个圆点目标点，第二个圆点目标点空格 之后他会弹出对话框，选择是否随方对象，我们选是这样子就可以实现两个图形的两人对齐之后把这个图形给他重合在一起。 这样子的一个使用方法你学会了吗？如果你在学习 cad 的过程中有遇到问题，可以在评论 区给我留言哦！

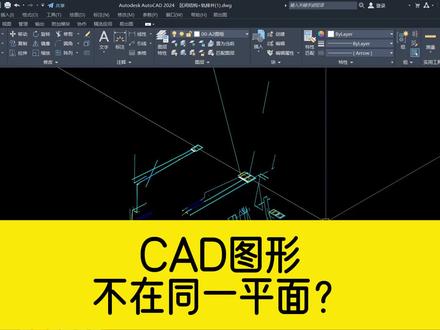

这是一位学员给姜老师发的 cad 图纸啊，打开之后呢，我说这是画了什么鬼啊，乱七八糟的，然后他要我切换到这个俯视图去看，哎，啊，好像我这么一看，对吧，也是那么回事了啊，那么他当时就问了一个问题啊， 说，老师啊，我这个 cad 图纸里面啊，这些线条啊，他不在同一个平面呢，我们怎么样能够快速的把它恢复到同一个平面呢？ 啊，那这个问题啊，我相信可能有很多同学也碰到过啊，那么具体怎么解决呢？是有方法的，但是在具体讲这个解决方法之前呢，姜老师想跟大家去聊两个问题啊，第一个， 如果说我们的 cad 图形它不在同一个平面的话，它会导致哪些问题的出现呢？也就是说会有什么问题呢？第二个，我们怎么样 去判断我的 cad 图形它到底在不在同一个平面上呢？那么我们先来看第一个问题啊，如果说我们的 cad 图形它不在同一个平面的话， 那么你用 j 空格去合并这些线条的时候，你会发现它无法合并，或者是我们在命令行啊，输入 h 空格 去拾取内部点，进行图案填充的时候，你又会发现，为什么我这个图形他明明是封闭的，但是他拾取内部点他总是拾取不到呢？ 他总是填充不了呢？还有第三种情况啊，那么我们在拾取这个焦点的时候，比如说我拾取这个焦点，我画个圆 c 空格，我捕捉焦点，你根本就捕捉不到，但是我们按 shift 键加右键，我找这个外观 关焦点，哎，你会发现他就可以捕捉到了。好，以上这三种情况啊，那都是因为我们的对吧？这个啊图形他不在同一个平面上所导致的，那么我们怎么去判断我们的图形在不在同一个平面呢？ 那我们可以直接啊找到 cad 啊，这个绘图区域左上角有一个啊这个视图空间，点击这个俯视切换到西南等轴侧， 这个时候你就可以很清晰的看到你的图形他是不是在同一个平面上。大家好，如果有同学找不到这个啊对象的话，那我们可以点击试图菜单， 点击这个三维视图，同样的也可以切换我们的视图，比如说我们现在切换到俯视图，对吧？他就啊可以显示正常啊，那么这里前面两个问题 都给大家分析完了啊，那最后我们来讲一下，如果说我们碰到了这种情况，也就是说我们的 c、 a、 d 图形它不在同一个平面上，我们怎么样快速的恢复到同一个平面呢？在这里我们需要借助到一个啊 c、 a、 d 的插件，在面内行输入 a p 空格，找到我们这个工具箱啊，如果还有同学没有的话，关注姜老师之后，后期都可以免费领取到，找到之后呢，点击加载左下角提示已经成功，加载之后点击关闭。 那么怎么去使用这一个插件？我们在命令行输入一个 y 敲空格键啊，就可以启动这一个插件，然后点击这个 z 轴归零，这个时候我们不要直接这样去框选啊，而是要怎么样在命令行输入一个 a l l 空格，他会把所有的对象全部选中，然后再敲空格键，这样的话就可以把我们 cad 不在同一个平面上的对象快速的恢复到同一个平面上。

cd 图形不在同一平面上怎么办？今天姜老师教你快速恢复到同一平面，那么最近呢，我们有学员啊，在这个算面积的时候啊， 发现一个很有意思的现象，我们点击这个工具菜单啊，点击查询选项，点击这个啊面积工具，然后呢，我们直接单击这几个点，我们依次来查询这个面积，他会发现我点击之后，整个图形就好像进入了另一个时空， 对吧？就穿越了啊，然后我们再按 esc 键，他又恢复正常了，好，当时我就觉得很凌乱，对吧？我一看，我说这什么情况，对吧？啊， 我说我这个教学啊，这个这么多年，对吧，我也没有碰到这种情况啊，很神奇。那么其实我们通过这个试图菜单，然后呢通过这个啊，三维试图啊，点击一个西蓝等着册，我们就会发现，哎，这个图纸他确 确实是是存在问题，对吧？那么他这个图纸的问题是什么呢？就是没有在同一个平面上， 那么这种问题怎么产生的呢？啊？多半是由于啊，你不是用 cad 直接画的图纸，而是呢，用别的软件啊，这个画的图，然后呢转成了这个 cad 的格式再去打开的，对吧？那么就很容易出现这种问题啊， 那这种问题的话，他产生了之后，我们第一个怎么去发现呢？啊？怎么去发现？很难发现？我跟你讲啊，因为你如果是说啊，仅仅从这个俯视图来观察的话，你是看不出任何的区别的，对不对？ 那么我们有一个最简单的判断方法，就是直接把这个图纸啊，试图菜单，然后呢三维试图切换到我们的左 是图，如果他是在同一个平面上的话，那么他就是一条直线，对不对？那么他现在从侧面看，显然他是， 对吧？啊？不是一根线吗？对不对？很多条线啊，你看没有啊，说明他就不在同一个平面上，这是最简单的一个判断方法，好吧，然后我们再试图菜单三元，试图我们切换到我们的一个俯视图啊， ok， 那么这种情况啊，就是第一个我们怎么啊？会，就是为什么会产生这种问题啊？第二个怎么去发现啊？第三个怎么去解决呢？很简单啊，我们其实只要选中他，对不对？然后 按一下我们的这个啊， ctrl 加一键啊，就是打开我们的一个这个特性面板，对不对？因为大家想一下啊，呃，为什么不在 同一个平面上呢？是由于他的 z 轴的坐标不同所导致的，比如说我现在啊，我用 l， 我选中一根线啊，大家看一下他这个 z 轴的坐标啊，哎，是一样的吗？很明显不一样，对不对？看见没有 啊，他的起点跟锻炼做的是不一样的，说明什么？说明这根线是斜的啊，他不是一条水，就是他不是在同一个平面上的，对吧？ ok， 他是有个追逐的高度的啊， ok， 那么这样的话啊，我们只要把 c 轴的坐标统一一下，那么他不就在同一个平面上了吗？对不对？所以说基于这个啊原理，我们就直接把整个图形全部选中， 选中之后我们再去调这个坐标指怎么调？那比如说圆，我们找到这个圆好，那么圆的话，圆心的坐标是不是零？你看没，他这个是零 啊，圆心这坐标是零，那么就可以了吗？对不对？那说明圆没有问题啊，然后再点击这个图案填充啊，然后呢，我们再把它的一个啊坐标这里有没有坐标，我们来观察一下。好像是没有啊，这个 这一周的坐标的吧，对不对？没有的话我们就不管，但是他这里有标高嘛，对不对？你看有标高啊，那标高我们统一为零嘛，对不对？当然你可以统一为其他的纸，比如一百啊，一千一万都可以啊，只要是统一的就行了，理解吧。然后我们这个快餐照也是这样的啊，我就把这个 啊，这这，这是这比例啊，这坐标那是零，看到没有？那么就不用管啊，那么多半线，同样的，我们再找到他的标高，改成零啊，回车啊，然后这边的话啊，直线我们也同样的啊， 把这个 c 坐标起点改成零，回车端点也改成零，回车好就可以了，看到没有 啊？那么这样子改完之后，我们把它擦掉，我们现在啊，同样的一个图，对不对？我们点击视图菜单，点击这个啊，三维视图，点击这个左视图，我们来观察一下他是不是一根直线，看到没有，对不对？看到没有？ ok 啊？然后呢，大家看一下，我再切换到这个 西蓝等着侧，我去观察，看到没有？他是在同一个平面上，他不会像我们刚刚那样很乱很混乱，对不对？你看我们来观察一下 他是不是在同一个平面上面，对不对？ ok， 我们再撤销回去啊，我们看我们没有改之前，他是个什么情况， 你看没有是这样的，对不对？ 好，所以说啊，大家要搞清楚，就是我们这种情况他怎么产生的？然后呢？怎么去解决？那么我们这个方法就讲到这里，关注我带你了解更多 cad 操作技巧。

啊，你现在的意思是说他这些文本他都不是在一个图层里面是吧？这个规格什么的也要把它放到同一个图层是吧？ 对，嗯，那这里的话就是他不同图层放到同一个图层也很简单啊，我们鼠标左键身随便选一个啊，点选一个，然后在命令行输入一个 s i m。 啊，这个快捷键， 那么在 cad 里面它是可以选择类似对象，我们输入完之后敲空格键，他就会把所有的这个图层的对象全部选中，然后接下来呢，我们想把这些图层的都选中，我们就再点， 再把它点选，然后再敲空格键啊，他会把这些图层上的所有对象全部选中，选中之后这个时候我们再去，啊，对吧？切换到一个图层，比如说我们的这个，刚 刚刚我们新建的这个图层，对吧？好，我们就放这上面来，那你现在看啊，我们是不是所有的这个文本大家全部在这个同一个图层上来了，看到了吗？ 啊，所以这个 cad 里面，如果我要选择这种类似对象的话啊，用这个命令是非常方便的啊，这个 cad 选择类似对象的快捷键命令 sim， 可能有很多同学没有用过啊， 那其实呢，在 cad 当中啊，还有很多这样的一些啊，快捷键命令非常实用，能够提升我们的一些啊这个绘图和改图效率。那么在姜老师这个 cad 快捷键鼠标垫上面啊， 把所有常用的 c、 a、 d 命令都总结出来了，并且呢，啊，上面还有很多啊，我们没有用过的一些 c、 a、 d 实用快捷键。那如果是啊，有些同 同学呢，在使用 cad 的过程当中经常记不住这些快捷键命令的话啊，那么我们今天呢啊，一共是有十份这样的 cad 快捷键鼠标垫，这是姜老师亲自设计总 整洁的啊，如果是有需要的同学可以带一张回家，数量不多了啊，有需要的小伙伴呢，要抓紧时间下单了。

老师老师，我想把左边这个图形放到右边这个图形里，然后让他们俩变得一样大，但是我又不知道他俩的比例，有什么办法可以放进去，这个非常简单，来，我教你两种方法。第一种呢，咱们用一个叫做对齐的纸笔，是 a 了， a 了，你输入 a 了空格， 开了空格啊，选择咱们原本的这个图形空格确认，然后点击这个圆的上向线点啊，这里来，再点击咱们这个圆的上向线点，嗯，这里对，然后呢再点击第二个，点击下向线点， 再点击我们要缩放的这个下向线点，然后空格确认，空格确认，接着我们是否基于对齐点缩放对象，我们选择是可以看到是不是进去了。那你还，你不是说还有一种方法来，再教你另外一个，你竖 scxsxx 空格空格，好，选择对象，选择对象空， 确认，再来数下方的二级指令匹配举行二，再输入二空格，空格啊，点击这个举行的左脚点，这个对，点击啊，再来点击他的右脚点， 可以看到，这样呢，我们稍微等一下，他就会自动放进去，非常的方便。然后呢，如果就是咱们平时 cd 里面的这些快捷键你记不住的话， 你记不住的话在这里呢，我给你推荐咱们这张 cd 二维加三维快件的大鼠标垫，它里面包含了二十四个绘图， 三十六个修改工具，十二个标注，十二个功能，还有三十六个三维剑魔，而且所有的快捷键呢，他的彩色图标都一一的打印在上面，这张鼠标垫我就把它放在视频左下角的小黄车里了，你赶快点击呢，就可以把它带回家。

每天来学习一个 cad 绘图小技巧，点个赞加关注，开始我们今天的学习。有朋友说 cad 里面有一个这样的图形，然后用合并的命令诀空格，最后框选这个图形 空格之后再去选择这个图形，发现用命令接合并不了，像这种图形比较复杂，用命令接合并不了，我们可以用另外一个合并命令 p 空格，之后我们再选择 右圆弧，输入 y 空格，输入 j 空格，再框选所有的对象空格，再空格一次，再来选择它，它就和平上了。所以在 cad 里面用命令 j 和平不了图形，我们可以试试用 命令 p 来合并。如果你在学习 cad 的过程中有遇到问题，可以在评论区给我留言哦！

cd 绘图老鼠的图形对齐小技巧今天在评论区收到一个网友的留言，说 有两个不同大小的图形怎么对齐，能不能录个视频教下他怎么操作好，那下面我们就来录个视频啊，看看这个图形对齐的小技巧， 像这里有三个不同大小的图形，让他的边对齐在一起，怎么操作呢？首先输入命令 a arrow 空格，然后下去地下空格， 然后指定一个点，然后指定要对齐的点，然后再直接第二个点，指定要对齐的点， 然后空格，然后他会提示你是否要对对这个对齐的对象进行说话 啊？你可以选择四的话，就输入 y， 然后空格 打一，他自动就把这条边给他对齐了，然后对这个图形也进行了缩放。 如果我们让他对齐一样不不进行说话，会是什么样的效果呢？好在输入命令 a 空格，然后选择对象空格，然后指定一个对齐的点，然后再选择一个要对齐的点，然后选择第二个点，然后选择第二个要对齐的点， 然后空格，然后不缩放的话，会怎么样子呢？直接输入，嗯，空格好，这样子是不缩放的效果。 这样一个图形对齐的小技巧，你学会了吗？ 关注我，精彩内容持续更新中！如果你在学习事业的过程中有遇到问题，可以在评论 给我留言哦！ 一记在手才能说走就走，喜欢的朋友记得点个赞收藏喽！

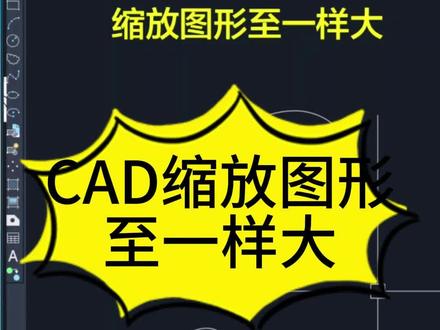

缩放图形字一样大，我们来看这个图形，我们如何把下面的小的图形缩放字和上面大的图形一样大，我们输入缩放的命令 s c 加空格，我们选择要缩放的这个小的图形加空格，我们单击指定积点，输入 r 参照，然后 选择这个图形的标注的两侧的端点，然后输入他指定的长度，也就是大图形的长度九十六加空格，这样两个图形就缩放至一样大小的情况，你学会了吗？点赞关注收藏，跟着魏老师学 cad， 专注职业教育二十年！

图中有三条不同颜色的线条，我们把它重叠在一起，线条重叠以后，我们只能选择最上面的一个线条，如果我们想选择下边两个颜色的线条，该如何操作呢？ 这时我们就要打开选择循环，我们按 ctrl 加 w， 这时我们在命令号发现选择循环已经打开，我们把光标放在线条上面， 这是我们发现光标的边上多出了一个蓝色的循环小图标，我们点击鼠标左键，这是跳出一个选择集，从选择集我们可以看出，绿色在最上面，黄色在中间，红色的在最下边。如果我们想选择红色线条，我们直接在红色的线条上面点击一下左键，我们按移动， 这样就把红色的线条移动出来了。我们再次把光标放在绿色线条上面，点击鼠标左键，这时我们发现选择吉利就只剩下绿色 和黄色两个线条，红色的已经被我们移动出来了。光标放在有重叠的线条上面会出现循环的小图标，放在没有重叠的线条上面就不会出现循环的小图标。

直到今天我才发现 gid 所放图形居然还能这么玩！两个图形所放置相同大小，你是不是还在计算比例？那也太慢了。 只需输入 sc 空格，选择对象空格一次后，选择几点，输入二级命令 r， 选择最边缘的两个点，输入命令 p， 再选择目标对象的两个点，这样两个图形就快速的缩放至同样的大小了。

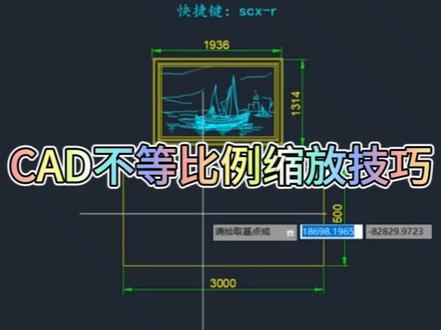

在 cd 当中如何把上方这个图形完整的放到下方这个框当中呢？我们输入 scx 空格，然后选择对象空格，这个时候我们输入二级命令 r 空格，好，直接框选这个框，那他就完成了，大家学会了吗？

怎样把多张 cad 图纸合并到一起？这里是打开了一个程序啊，如果说我有多个文件，那么同学们可以看一下，比如说我再打开一个图纸， 哎，那么这种情况下呢，他会重新再生成一个程序啊，同学们可以关注一下我的这个左下角部分啊，可以看一下啊，我这个地方他是叠到一起了啊，这个同学们不知道注意到没有 啊？我这个地方啊，他的这个 cad 是叠到一起了，因为我这个是 v 十的系统，所以他显示出来的是一个这样界面，那么如果说你是 v 七系统的话啊，他显示出来就是一个一个的 这样的事业地文件叠到一起，如果说哪一次你打开一下是十几个的事业地文件，这个大家可以看一下，他都会一一起叠加出来，那么 给人的这一种感觉呢，基本上就相当于啊，把这个底下这里啊全部都堆满了，对吧？那么这个情况下，我们怎么去解决呢？大家可以直接输入这样的一个命令啊，直接输入 t a s k b a r， 好，那么他会让你输入这个参数啊，那么我直接输入一个零，哎，大家可以看一下，我刚刚那一种好几个 cad 叠加到一起那个状态就已经没有了，我这个时候在这个位置只能够看到一个了， 大家发现没有，而且这个上面也多了。呃，我打开的四月底的几个程序啊，你可以来回去切换的。 好吧，那么这个呢，就是一个我们去给他合并事业低的这样的一个技巧，这样有助于优化我们的一个操作界面啊，记得点赞哦。
