海信风冷冰箱电路板维修教程

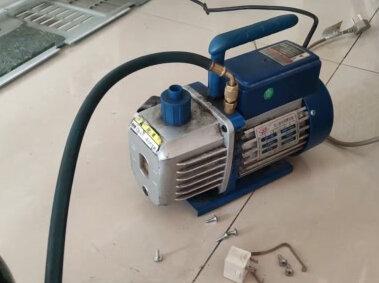

大家好，我是宏哥，第一天开工就遇到这么新的一台冰箱，客户说冷冻室不制冷和保鲜一样。的确是，只是感觉有点凉，不上冻。 将封道拆下，发现只有一小部分有冰，这种情况应该是缺少制冷机造成的， 断开工艺管有少量制冷剂喷出，应该是由管路泄露，看来不打压检查一下， 现在压力打好了，观察一下。我们来看一下这台冰箱， 出厂日期是二二年四月，客户买回来刚好一年零几天， 真的没想到管路这么新就出现泄露，看来同行们又要开心了，哈哈哈哈哈， 焊好了，我可不敢把它放水里了，你们敢吗？ 制冷机加好了，看看效果吧， nice。

上门来看一个冰箱，海信的是三百零三升的法式多门冰箱， 现在是不通电。然后呢拆过来看一下，他的那个电板都烧糊了， 现在我们摘板回家维修，看看能不能给我修起来。好，现在板子我已经拆回了家。 然后呢我们观察一下，这个呢，我们叫做压棉电阻，这个红色的呢，是一个保险丝，他有区别于那种玻璃罐的，但是都是保险丝，这个电容他应该也坏掉了，是吧？ 已经那个鼓包了，从那个这样子看上去啊，这个压面电阻他是底下黑的，他肯定烧掉了， 也把这个电脑给烤了一下，烤坏掉了，压面电阻在那个常态下他是不倒通的， 但是呢他超过他一规定的那个额定电压，他就会导通，就是揭穿了， 击穿以后他就是保护他后面的一些零件吧，他顶多击穿了以后，因为他在那个店员输入的那个前机，他顶多就把保险丝给砸掉。我们来量一下，看看他是不是已经打通击穿了 啊，经过测量他确实是击穿的。呃，对了，这个电容在那个电路中的作用是 r c 电容组合在一起，他可以去除那个交流电中的一些杂播，提高他的输出品质因素吧， 反正是对电路有利的。还有像这个我们来后面更加还要测一下，测一下像这个整流的那个一些二极管，一些二极管， 看看他有没有受到什么影响。表棒正反都给测一下，然后呢，因为是放在那个蜂鸣档上面的，他假如击穿他会蜂鸣，他会叫，那刚才测了他是好的啊， 这个是电源管理芯片这边好的，基本上他也没什么受影响，然后呢再看一下他的那个输出，在蜂蜜档上面啊，这样也是正常的， 正常的啊，那么我们就把这个这两个换掉，换掉以后，嗯，送一根，送一组二百二十伏的进去，看一下他的输出正常不正常。 这两个零件呢是取自于料板上面的啊，料板上面给拿下来的， 虽然说电路检测了感觉良好，但是我还是不放心啊，小心使得万年船嘛。运用了这个专修电源的保护器， 放在保护检修上面，然后呢打开，打开以后基本上他是好了，假如说里面还有短路的话，这个灯泡他会很亮。然后呢我们看一下输出， 看这个吧，这个二极管他应该输出十几伏，然后呢经过七八练武变成正五伏宫格，这里一个正五伏，这里一个正五伏， 十二点四伏，对吧？这个输出了，然后呢经过七八零五这边肯定有一个五伏，那么这个板子我们就修好了啊，视频到这里结束了，再见。

接下来我们说一下风冷无霜冰箱出现每种故障的维修方法。第一种故障现象，整机不通电。首先我们要测试二百二十伏有没有到主板，找到主板 l 和 n 的插口处，测试它的两端是否有二百二十伏供电，如果没有供电，那么是插板或者线路问题。 如果供电正常，我们可以测试变压器刺激输出的两个二极管是否有短路。如果测试二极管两端有短路的情况，大多数我们把二极管换了就可以了。 当然在更换二极管的时候一定要拿一样的参数。如果二极管没有短路，我们要测试主板像显示板的供电是否正常。如果测试没有五伏或者十二伏供电电压，那么主板损坏。 如果供电正常，那么就是显示板或者显示板线路的问题。第二种故障现象，通电之后显示正常，整机不工作，那么我们首先就要检查整机的温度 传感器是否有问题，如果其中有一个温度传感器损坏，整机很有可能都不会工作。确定了温度传感器没有问题，那么我们就要测试压缩机的供电是否正常。 用万元表测试 n 端和 cump 端是否有二百二十伏电压输出，如果没有电压输出，那么主板损坏。如果有电压输出，压缩机不工作，那么就检查压缩机或者相关部件是否有损坏。 压缩机的检测方法和制冷冰箱的检测方法一样。第三种故障现象，压缩机工作不制冷，我们可以用耳朵贴近冰箱的冷仪器，听管道系统内是否有水流的声音， 如果有水流的声音，很有可能是出现漏浮，还要用手摸一下压缩机的出气温度和排气温度是否正常。如果出气温度和排气温度相等，那么很有可能是压缩机的问题，也有可能是制冷机泄露出 不学走，千万不要急着剪开系统，首先打开冰箱的蒸发器，看蒸发器的上面是否有结霜，如果没有结霜，那我们可以剪开系统，查看是否有制冷机泄露或者是压缩机的问题。如果蒸发器上面结满了霜，也有可能会导致压缩机的出气温度和排气温度相差不大。 这样我们首先要查看冷动循环风机是否运转，如果风机没有运转，那我们首先要查看风机是否损坏，风机的组织和供电是否正常， 还要检查门开关是否有问题。如果冰箱的门开关损坏，冷冻循环风机也不会运转。很多冰箱、冷藏室和冷冻室的门开关出现了问题， 冰箱的风扇都不会有供电。冷藏式的门开关还要控制照明灯的点亮和熄灭。有的门开关选用的是机械式门开关，安装在冰箱的右侧和上方。也有的门开关选择的是隐藏式的门开， 利用磁铁的感应安装在门边内部，我们占用肉眼是无法看到门开关的位置。这两个也是隐藏式的门开关，只不过他还做了两个检修口，我们可以把它下开测试一下。其实他的内部就是一个磁铁感应，只要有磁铁和他接近，他就倒通。 他这边也安装了一个磁铁，两个磁铁贴近他内部就倒通。现在我用万用表测试他为开路状态，把他贴近看一下，贴近之后他就为通路状态，如果贴近之后不通，那么这个门开关损坏。冷冻式的门开关损坏也会引起风机不运转。 还可以在主板接口处测试他的通断来判断门开关是否损坏。表示 mf 的是冷冻式门开关检测线， r 和五伏是冷藏式门开关检测线，在门打开的时候，他的两根线为 不通，关闭的时候他的两根线为通路状态，车子通断就可以判断他门开关的好坏。如果都没有问题，主板不跟风机供电，那么就是主板损坏。如果蒸发器接满了霜，风机运转也正常嘞。 那么我们首先检查化霜加热管和锅热保护器是否损坏，如果他们两个损坏了，蒸发器无法化霜，那么蒸发器的冷气也无法传入到冰箱内。 如果划伤加热管和过热保护器都没有问题呢？那么我们要检查一下划伤传感器的组织是否正常，如果划伤传感器和划伤加热管和过热保护器都没有问题的情况下，那么就是主板损坏。 冷藏室的温度过高或者过低，又应该怎么检修呢？首先要检查封门的打开和关闭是否正常，如果他因为卡住或者因为结霜引起了不能打开和关闭，也会影响冷藏室的温度。 我们可以把电源拔掉再重新插电，看他能够是否正常的打开和关闭。如果他只能打开不能关闭，又或者他只能关闭不能打开，那么我们就要通过测试电动封门的组织和听声音来判断电动封门的好坏。也可以用专业的仪器来测试电动封门的好坏， 如果在刚插电质检的时候，电动风门能够打开和关闭，也没有因为结霜卡住的情况，那么我们还要检查冷藏传感器是否有问题， 如果冷藏传感器测试的时候没有问题，我们也可以选择把它代换一个进行试机，如果代换了之后，冷藏室的温度还是无法得到控制，那么就是主板损坏，风冷无霜冰箱最容易出现的故障大概就只有这一些，我们在维修的时候结合了原理判断故障的问题，维修起来还是特别的简单。

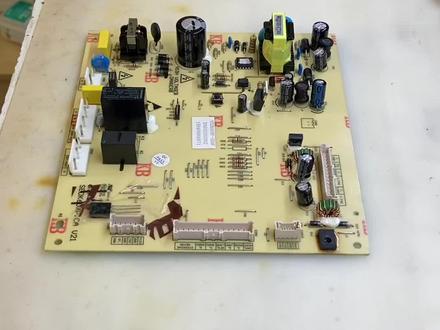

这是一个海信的电脑版，这个是什么问题？这是我自个家的 冰箱，然后是制冷，但是冷藏效果不出风了。冷藏呀，风扇不转了，冷藏效果不好， 只能冷冻，冷冻能使冷藏不能使。这个坏了，这个这已经烧了，看见没？把它换掉，找了一个三级芯片 操作开始干， 打点助汗剂 下来了， 清理一下焊盘 要烧糊了， 再焊一下子。 mc 是焊焊接， 然后把多余的部分给剪掉啊， 清洗，一下子 清洗 就好了啊，安装完美，这就可以使用了。一个回去下午拿回家测试一下，看好使好用不。 这是冰箱上边的冰箱，那个 制冷冷冷藏效果不行，然后冷冻效果没问题，就这个管烧了。 这个售后要修的话换主板四五百块钱，咱们直接换了这个三极管就就可以了啊。

风冷式无霜冰箱在出现不制冷的时候是如何检测的？今天我就给大家讲一下我身后这台对开门冰箱是如何检测的。这台冰箱出现的故障是工作不制冷，也就说压缩机能正常开机工作。 如果出现这种问题，我们先首先要打开门体看一下，先看一下冷冻室啊，冷冻室因为这是一个单系统的一个冰箱，从这样可以很直观可以看到冷冻室这内部是一个蒸发器的， 有人说冷藏室制冷是通过冷冻式辐射到冷藏室，如果出现这个问题，可以先把封道开关两颗螺钉给拆下来，首先要看一下蒸发器上是否有结霜的情况，拆一下这两颗螺钉来， 然后拉住风的根 盖板往外拉，然后再把内部风机给取下来， 拉下限速端子，看净化器上面干干净净的，一点霜都没有，这种情况就说明是这种系统的问题啊。这样就需要把液压机后盖给它打开， 给他保压，看一下到底是高压路还是低压路。把这一圈螺钉全部给他拆下来， 这样通压缩机舱可以看一下管路是否有漏油的情况，这样看管路很好啊，没有漏油的 痕迹。这样先把工艺管给他打开，然后把高低压分开给他保养。 现在有少量的制冷机拼出啊，然后再把毛细管给它剪开， 给他通电排空。压缩机开始了， 就这样排一下，然后再给他锻炼，等几分钟团队的制冷剂全部排空，然后再给他冻汗。 如果是冷冻室的蒸发器打开，里边有好多冰啊，有很多霜很多冰那种情况啊，就是不化霜的问题，如果冷冻室的蒸发器打开之后啊，里边有好多的霜， 那种情况就是说明他不化霜，导致他不支棱，就不需要给他做系统，这种的话就是没有霜了。这种情况就是系统漏，或者系统里边堵 好了给他保上压。看了一下啊，高低压都没有动啊， 这样看没漏，应该是系统堵的可能性大一点。但是刚才我看了一下冷冻蒸发器啊，发现一个问题，去看一下，看这地方，这个回气管路这个位置，这应该是出厂的时候啊，这 地方窝边窝的太厉害了，把这个铜管都窝扁了，可以看一下，看里边扁的很严重啊，这个情况，这个铜管你看扁的这个样通的话能通一点， 我刚才用刀子割了一点，看了看里边就这个这个位置，哎，扁的太严重了，一会把内胆给他割一下，然后看看这管路能不能恢复原一下，要不然他整个这种效果也会差， 看到没？这个内胆割了一下，这个管路复原了，看了一下这个管路里边，你看到没，基本上都是处一个扁的状态，要不然用户说工作时间很长，动的东西动的也很慢，这就是整出这个机器啊，用了这么多年的一个智能消化肠的原因。这样不往外拉了， 再拉的话，里边管路应该是也有可能给折边，这样的话直接把这回气管给他更换掉，把这地方给他引个通管，然后从内胆下边给他拉下去，因为这是个单系统的，不需要开后背，直接拉下一个回气管就可以了。 这样把蒸发器啊整个拉开，直接从左下侧，从排水口顶上这个位置哈，给他往下穿个洞，这样把之前的管路啊给他取消掉，然后啊盘的这一圈在蒸发器的后背 直接拉到压缩机舱，这地方不是开了个孔吗，直接穿出去了，到压缩机舱里边，一会把这个焊点给他焊接一下， 从冷冻室引到变速机舱，正好是从那个箱体底部是 位置啊，给他穿出来了，把这个管然后焊到压缩机上就可以了，这样给他把低压高压全部把系统清干净。搭机器啊，里边费油比较多啊，一定要把系统清干净，还是用点二十二的液体啊，给大家带一下 呼呼的往外出油。 这种比较大的机器啊，好多师傅已经都忽略掉了，也就说系统的时候觉得一般漏的不是很严重，一般觉得没问题， 所以高低压系统基本上不清啊，他不清理的情况下，他系统里边有很多的费油啊。嗯，因为大机器啊，他收藏的时候压机里边加的这种油啊，加的是比较多的，所以系统里边有好 好多的油，必须要把系统给它清理干净。如果清理不干净啊，在日常工作的时候啊，制冷效果差，而且会伴有噪音啊，就有的时候啊，就里边呼噜呼噜呼噜的响， 一般只要动系统啊，一定要把系统里边费油啊，给他吹一下，给他带干净，然后呢再去给他压正气， 低压吹了五六遍，吹的太通畅了，一开始第一遍吹的时候没问题，然后到第二遍吹到一半的时候，结果摩西管就不出气了，内置啊，里边太多的油啊， 后来把地下管上这个表给他拆下来，然后焊到毛细管上，反着往回顶，这样的话往回吹一吹以后啊，后来又通畅了，这不是又多吹了几遍，现在吹的是比较通畅了。这个机器啊，一开始 就是系统里边堵啊，导致机器出现不制冷的，现在高低啊，彻底给他清理干净了。现在把这管路啊过滤器焊上，然后把管路连接起来，给他抽真空， 先搏一下总价，看一下 low 不 low， 看一下这焊点啊，看看 low 不 low， 也不是说对自己没有信心啊，而是一定要确保万无一失才行啊，要不然这么大机器来回折腾是吧，再搞不好再返工，那样的话又好费人力物力，是不是焊点都没有漏啊，这样的话出厂真空。 这这么大的机器啊，抽空时间稍微长一点，抽它五十分钟，加制冷气工作几小时啊，现在已经没问题了，开电机也没问题。现在这个机器是后背四周散热，后背很烫，看一下前面温度计， 零下十四点三度，温度没有问题，然后封口 好了，把后盖给他安装起来， 冷冻室里边放的水都冻的硬硬的了。好了，今天的视频就到这里，感谢大家的观看。

很多师傅会修智能冰箱，但是一旦遇到无双冰箱就无从下手，今天我就把无双冰箱的工作控制原理分享给大家。首先二百二十伏的交流电输入到主控板，二百二十伏的交流电经过桥式整流，这里得到三百伏的直流电压， 经过电源芯片震荡变压器输出两组电压。第一组为五伏电压，主要用于给整机的主控板和显示板供电开关电源输出。第二组十二伏电压主要用于给继电器以及电动风门和 led 照明灯供电。 主控板有了供电之后，首先他会输出电压给电动风门供电，使电动风门打开和关闭，完成一次复位。如果电动风门不能够打开和关闭，那么一般都是电动风门损坏。同时他还要检测这四个温度传感器是否有故障。这四个都是两克的负温度系传 传感器，其中有环境温度传感器，主要检测环境温度。第二个，划算温度传感器，主要用于检测划算的温度。 第三个冷藏室温度传感器，主要用于检测冷藏室的温度。第四个，冷冻室温度传感器，主要用于检测冷冻室的温度。如果温度传感器没有问题，那么主用板会控制这个大的继电器。道通二百二十伏电压就输出给亚索机供电。 压缩机工作之后，他的高压部分冷仪器就开始散热，低压部分就开始制冷，这个时候冰箱的蒸发器就开始制冷。 如果此时冰箱冷藏室温度传感器检测到冷藏室的温度没有到达设定的温度，那么主控板会输出电压给电动风门供电，使电动风门打开，同时主控板还要输出十二伏电压给循环风机供电。循环风机工作之后，就可以把蒸发器上面的冷气 循环到冰箱的每一个角落。由于电动风门处于打开的状态，那么他的冷气也循环到了冷藏室，对冷藏室进行降温，这个时候冰箱、冷藏室和冷冻室的温度就持续的下降，这个时候由冷藏和冷冻室温度传感器来检测他们的温度。 如果冷藏室温度传感器检测到冷藏室已到达受电的温度，那么主控板会输出电压给电动风门供电，使电动风门关闭，那么这个时候冷藏室就不再制冷， 温度恒定在一个设定的温度，这个时候冷冻室还是在持续的制冷。如果冷冻室温度传感器检测到冷冻室的温度已到达设定的温度， 那么压缩机和循环风机同时会停止工作。一旦冷藏室和冷冻室的温度上升了之后，这个时候冰箱又开始工作制冷，让我们的冷藏 常适合冷冻室永远保持在一个设定的温度。由于冰箱长时间的工作，他的蒸发器就会结满了霜，如果结霜太多，就会导致循环风机无法把他的冷气全部循环出来，这个时候冰箱的制冷效果就不会太好。 所以说冰箱设置了一个化霜电路，一般冰箱连续工作八个小时之后，主板就会控制这个小的继电器到通，这个是主控板就输出二百二十伏电压给化霜加热时供电，此时化霜加热时发热，对蒸发器上面的霜进行融化， 一旦化霜温度传感器检测到蒸发器的温度过高，那么这个时候主控板就停止化霜，加热时供电冰箱又开始循环的工作制冷。以上就是风冷无霜冰箱的工作控制过程。

海信风冷变频冰箱变频板通病，分享一下，模块供电滤波，电容容易损坏，烧鼓包了有，就是压缩机驱动引脚容易烧坏，频繁启动引起脱汗打火。
