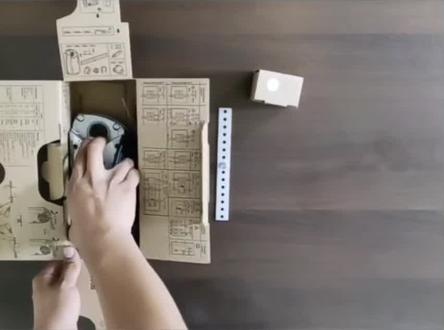

崩阀执行器的安装第一步,检查出师位及方向。通常顺时针为开,逆时针为关图是执行器的出师位置为逆时针关闭状态。阀体的开关方向 需与直行器保持一致,且同样调整为逆时针关闭状态。若阀体的开关方向与直行器正好相反,可通过直行器上的调整改变直行器的正反转方向。第二步, 信号检查执行器通常支持多种信号,零到十伏、二到十伏、四到二十毫安等,可通过执行器上的调整或拨码选择需要的信号类型。第三步, 安装杂体的分闸轴应插入执行器的入行螺栓内,并在位置确认后进行后进行紧固。最后 将安装支架固定在阀体上,并与自行器连接。最后一步,接线,根据接线端要求接入电源线,控制信号线,反馈信号线。需要注意的一点,多数自行器会供用电源和信号的公共端。
粉丝197获赞430

在技术交流群当中,有人问像这种全自动的风阀执行器,能否使用一个输入输出模块完成控制,如果模块符合要求的话是可以的。我们看 眼前这一型号的电动执行器,那么它的电源工作电压呢,是交流或直流二十四伏,那么我们消防上的输入输出模块可以输出直流二十四伏,所以呢我们可以用模块来直接控制。 那么这一型号执行器的身上一共是七个端子,一组黄,一组白,然后呢黑,红和蓝,那么呢黄和黄下方标记的是官信号,无缘接点, 那么呢白和白的下方呢,标的是开信号,无缘接点眼前这个阀门,或者说眼前这个执行器呢,它是一个长臂的阀门, 平时就处于关闭状态,所以呢从这个接线端子标记能看出来,平时当阀门没有动作的时候呢,黄和黄它呢是属于联通的, 那么什么时候阀门开启到位了,那么这个时候呢,白和白,那么这一组端子呢才会联通。那么我们消防上在取反馈的时候呢,取的是动作以后的反馈信号,所以我们一会反馈线呢接在这一组白线上, 那么如何实现对这个阀门的控制?我们看黑的下方标的正关,然后呢红的下方,标的是负,蓝的下方呢,标的是正是开,一个是顺转,一个是逆转,那意思就是说 红这根线或者这个端子呢,要接直流二十四伏电的负极,如果现在我们想让这个端子呢,给它通上 直流二十四伏电的正极,也就是红蓝通上二十四伏电之后,我们这个阀门呢能够逆时针的旋转开启,那么开启到位之后呢,白和白,那么呢闭合导通可以呢在他的身上去反馈, 那么我们现在想让这个阀门关上,只需要呢给红送来二十四伏电的负极,黑送来二十四伏电的正极,红黑通上二十四伏电之后呢,那么这个阀门能够顺时针旋转关闭,这个就是他的这个控制, 那么基于这种控制呢,咱们可以使用我们青鸟的一个五幺四幺输入输出模块呢来完成控制。具体怎么接线在我们端子排上,那么呢这有一根红线,有一根黑线,这根红线是二十四伏电正极,黑线是二十四伏电的负极。 那么通过执行器的接线端子能看出来,这个红腹啊,它相当于呢是一个公共端子,不管你是开阀还是关阀,红红腹呢都得接线,所以我们直接呢把这个二十四伏电的负极顺着这根黑线, 是吧,就引向了我们这根红线上,是吧红需要呢二十四伏电的负极,然后这个是五幺四幺输入输出模块,他的底座,这个是他六号端子,七号端子,八号端子,那么 六号端子是这个模块的公共端子,七号 n c 是 常开端子,那么也就是说平时这个模块在没有启动的时候,六跟七是连通的, 模块启动以后呢,六跟八是连通的,我们现在想打开这个阀门,那么肯定呢需要给这个红蓝送来二十四伏电, 那么呢二十四伏负极已经送过来了,二十四伏正怎么送过来?我们可以呢把二十四伏电的正极先引向模块的六号端子,也就是呢 c o m 端子,那么一旦模块启动以后,六号端子,八号端子,也就是呢 c o m 端子和这个 n o 端子连通,然后我们从 八号端子 n o 出去一根线接在呢我们这个执行器这根蓝线上,这样一来呢,当模块启动以后,模块动作以后,由于六和八的连通呢,就把二十四伏电的正极从六号端子来到八号端子,再由这个八号端子来到了我们这根蓝线上, 此时红蓝通上,二十四伏电阀门开启,那么当我们需要关闭这个阀门的时候呢,模块肯定是停止动作的,模块停止动作之后,那么呢六号端子和八号端子将断开,六号端子和七号端子将连通, 那么这个时候呢,二十四伏电的正极可以由六号端子来到七号端子,那么再由七号端子呢?哎取往我们这根黑线,那么此时呢,这个红黑他就通上了二十四伏电,这个时候呢,阀门他就能够自动的关闭了, 那么这个呢,就是我们使用我们轻摇五幺四幺一个输入输出模块,就能完成这一型号的电动执行器的接线。


薄利膜风化执行器模拟量的模拟信号是二道十伏,控制信号,反馈信号都是二道十伏电压支持 a、 c、 d、 c 二十四伏,九十六、二十四伏都可以。这个是四根线,四根线上面也有号,这个地方 一号是一个负,二号这个正就是电源的正负,三号是给定,五号是反馈。然后一号呢是所有的供电负极电源的负信号的负都是一号线上面有号, 一号、五号、二号、三号。


今天咱们来讲一下全自动的接线,我接了一个宁波东陵的开放装置,这是那个开放装置的接线图。 一二,这是一个电源线,上面写着一个二十四伏三四五,这是写着执行器。咱再看一下这个执行器,执行器的一二三, 接这个开关的三四五三是公共端,接这个执行器的一号线,动作动作线接这个开关的动作线, 然后之后复位线就接这个开关的复位线后面是那个信号线,然后这个四五六七八九,这也是信号线,这个不用管它。咱们来看一下这个开放装置,咱们把它翻过来看一下, 这是一个二十四伏的电源线,这个红色是正极,黑色是负极,这三根线是控制执行器的一二三, 咱们来看一下这个三四五,接这个执行器的一二三。哎,你好,嗯,咱们来测试一下,把这个执行器复位, 在复位的过程中千万不要给它断电,执行器会自动断电,当闪烁灯不再闪烁,说明执行器就复位完成,在这个期间不要给它断电。 好的,已经完成了。嗯,咱这个动作线咱现在就不要按了,因为执行器没有安装在这个风阀上空,是会把执行器的齿轮打坏。好,咱就先说到这。

师傅,你没发现你们这个风阀这附近有什么问题吗?杨总监,关于这个问题我好好的研究过,你们的书,我也看过风阀,他这个宽度如果说大于六百三,就要单独做这个资料架,你看做了没有啊?有什么问题吗? 那是不是我还应该夸你啊?那肯定的啊,那你仔细看一下你这个吊架的这个吊板,这到时候信号传传传输过来,他有没有可能这个执行机构卡住那个吊杆不起作用啊? 他这个规范是这样的,那你说叫我怎么办啊?我肯定要按照规范做呀,你这个,你这个得变通啊,你这这有新规范呢,你要看新规范,你看新规范建筑防火通用规范, g b 五五零三七杠二零二二,支吊架不应设在风口、阀门、 检查门和自主控制机构的操作部位,就是我们这个控制机构旁边啊,不能有这个支吊架。 那你跟上面一条,那不是,那不是冲突了吗?矛盾了吗?不矛盾呢。嗯,你看这里有一个正确做法啊,这个支吊架他是避开这个操作的这个执行机构的,他是坐在上面的这个阀门上做一个耳板啊,吊在耳板上,他既满足了单独吊架,又避开了执行机构。 对,你按照这个做吗?那等于说支架要上吊,那肯定的,那行呢,那我也是,那,那我就上吊吗? 你不用上吊了,你把这个规范好好学一下,这是我们新出的规范消防工程验收规范合集里边都是我们消防的规范,消防电消防水防排烟的,好好学一下,都是彩色的,我跟你说,我还真的好好研究一下,免得你们天天过来找麻烦。 重点看上面的图片,你不看图片是学不会的。嗯,行行行,好。
