五线电动球阀的正确接线图

现位开关的接线与安装阀门倒关的位置调节。红色凸轮官位信号输出， 阀门倒开的位置调节。黄色，凸轮开位信号输出。二、三号端子接线阀门关闭，五、六号端子接线阀门打开。一 一、四号端子接线过程中有信号到位，没有信号。三、六号端子接线过程中没有信号到位，有信号。七、 八号是空白段子，可以不接线，也可以用来接电磁阀。连接轴，连接轴九十度转动显示器就地显示开关，红色表示阀门关闭状态，黄色表示阀门打开状态。安装限位开关。

电动球阀接线方式，电动球阀 ac 二百二十伏接线盒内正常是有六个端口，一代表公用线，二代表开阀线，三代表关阀线，四代表无缘触点公用线，五代表无缘触点开线， 六代表无烟触点关线一和二通电阀门开一科，三通电阀门关四和五无烟触点信号开四和六无烟触点信号关。接下来呢我们对阀门进行一个开关测试，现在是处于一个打开的状态，接下来我们把它给关闭 啊，现在是关闭的一个状态，接下来呢我们把它给打开。 电动厨房花的开关时间的正常是十到二十秒左右。

现在我们说一下这个电动调节阀智能型的怎么如何去接线啊？我们的二三他为 ln， 意思说二为 ln， 三为 n， 他是为火线和零线，这里我们只需给他电源，二百二的电源交流电源就够了， 四五为输入信号，六七为反馈信号，而八九十是他的开关乏味，公共端是乏味到点触点源，这样我们首先接上电源。 好，现在我们房门通 充上电，我们按切换切换到本地状态，我们把开发 啊，现在我们开关已经调试完毕，那现在我们要进行信号输入，进行调节它开关是吧？好，我们这里按住切换切换到 远程状态。啊，远程状态，这这个就已经这两开发和光滑这两个按键就没用了，我们就这里就给他输入信号， 现在这我们输入到远程后，我们给到信号，现在我给到五号。啊，啊，这个时候我们就通四五看 再给毫安啊，这个就可以做到毫安输入调节啊。现在我们的六七为信号反馈，而八九十有为为无缘反馈而八为无缘反馈的公共端， 九为开罚端，十为关罚端。就是说信号这里信号反馈的就是显示当前法位罚位的位置。哎，这个是显示当前阀门是否关闭，你切哪个都可以，其实都一样接法的啊，可以了。

用反转的那个线下去接，对一下， 接四根线，两根电源线，两根两边那个正反转的我们需要接， 总共接七杆线。呃，两杆是电源线，两杆的是这款装，还有是，还有三杆是那个信号器，来看看成品吧。

干嘛的？

接下来是 pvc 电动球阀的接线演示，线接三四不分正负极，这边接一个转换开关或者继电器电动控制，然后开关再连接电源， 这样就是接好了，现在来演示一下，按动开关可以正常运行， 这是 sc 交流电的接线演示，接二三四二保持不动，三和四通过三线二控转换开关或者继电器电动设置时间来转换控制，再接电源，二和三接通为打开，二和四接通为关闭。

太阳能专用十二伏电动球阀和液位控制箱怎么接线？首先我们的电动球阀上有接线端子，三四七八九对应的我们的液位控制箱上三四是阀门的供电电源， 七是公共端，八是开到位，九是阀的关到位。现在进行接线 好，下面的线接好。

其实这个电动球法和温控器他们的连接是很简单的，因为他们标注的也很清楚，我们先来看看这个电动球法， 你看这个电动球法上这这里写了的这个蓝色的线，这根蓝色的线他是接到这个温控器上这个开阀这个端子上棕色的线呢是接到温控器的关阀这个端子上这个双色的线呢是接在明线上， 所以我们就只需要按照这个接线图，把这个蓝色的线接到这个开阀这个位置，我们先把它接上 这根棕色的线呢是接到这个关阀这个位置，我们就把它接到这个阀关这个位置上 好了。然后这根双色线呢是接零线的，这个零线其实应该是在这个电电动球法旁边应该是有一根接零线的位置的，我今天演示方便吧，我就把它接在温控器的零线上， 然后这个是温控器的电源火线，我们也把它接上 好了，所有线就这样接好了，我现在先给这个温空气通上电， 当我把这个设置温度调来高于这个室内温度的时候呢，说明了我这个房间需要加热，需要加热的时候温控器就会发出指令，让这个电动球阀 打开水管，然后让热水进来，我们这样来试一下啊，我把这个设置温度调高调来调高二十八度，看到了吗？这球法已经在开始慢慢动作了， 能看到已经通了是吧？已经能够看看得到这下面了，这个时候这个热水就进来了，热水进来就给房间加热， 你看我就把这个设置温度给他往下调好，调到二十三度低了以后，呦，这个有点动啊，你看现在这个又在又在关闭了，看到了吗？

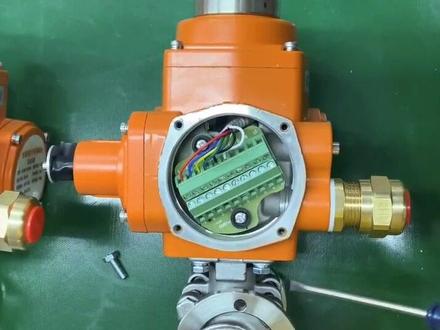

现在我们说一下这个防爆真空球阀是如何接电器连接啊，现在我们的 acr 八的连线就在一的位置 啊，我们这个火线因为我们的 acr 是带电流的，所以说是不属于安全电压，我们这二三他就接触火线， 火线呢，我们就是仔细改变火线的供电方向，就是改变火线的走向，就可以改变这个阀门的开关，这是我们接二二维开位，三维关位，然后我们接现在从阀门是关的，现在我们接开位 啊，现在现在我们电动车在在执行了 啊，现在我们的阀门已经开到位了，我们看一下正直看过去，现在阀位已经开到位了啊，嗯，首先改变火线的方向，接到第三就是关了， 看现在阀门就是处于光的状态了 啊，现在我们的乏味，乏味反乏味开关法会信号，我们就是四维 curm 公共端，五维光五维开的开到位的公共接接触端， 六维关到位的接触端，也就是说我们这个接电方向，就是说只需接四公共端， 改变通电电流，改变五和六就够了，就可以告诉你这个系统的告知你这现在华为是否在开关就可以了。如果我们阀门不开的问题的话，我们首先把这个这个螺丝， 这个螺丝稍微松一下，然后换上，把这个凸轮的走，凸轮的直改变一下，改变上面是开，下面是关，改变的凸轮的位置就可以改变这个开关的开关度。嗯，好。

大家好，我是成功。今天呢，应网友的要求，我给大家介绍一下这个水滴暖温空气和电动阀他们之间的连接。 本来按照我的计划吗？这个视频应该是秋天以后凉快一点再来介绍的，因为那个时候吗，安装水滴暖空气和电动阀的人才多起来。不过有个网友昨天给我留言，要我介绍一下这个水滴暖空气和电动阀的连接， 他的留言是这样写的，我想问一下哥们，这个控制面板线跟电源跟电磁阀怎么连接？ 现在我就根据这位朋友的要求，今天给大家介绍一下水地暖温控器和电动阀他们的具体连接是怎么接线的。我们先来看一下这个水地暖温控器，他的接线端子很简单， 只有四个，这边是火线，这边是零线，一个常闭型接线端子，一个常开型接线端子。然后我们的电动阀呢， 这是我们的一个电动球阀。我们现在再来看看这个电动球阀他的接线。电动球阀一共有三根线，这个是黄绿双色线，黄绿双色线呢是接零线的，然后这里有一根蓝色的线， 蓝色线呢是接开阀在这个温控器上呢，我们就是把它接在那个长臂端，接在这个地方，然后这个棕色线呢， 棕色线是接关阀在这个温控器上，我们就把它接在常开这个端子上就可以了。好了， 我现在把它连接起来，我先把火线给他接上，然后把这个 电动球阀的这这两根线把它接上，一个是蓝色的，蓝色的呢，我们就把它接在长臂这个端子上，棕色线 我们就把它接在常开这个段子上，这根双色线，双色线是应该接零线的，按 你说这个双色线这个零线呢，是应该在这个分水器旁边，就是这个电动阀装在什么地方，就把他他的附近肯定有一个零线，就把 啊这根双色线就接在那个他附近的零线上。但是今天我是在这个办公室给大家演示吗？我就把它和这个电源的零线接在一起，把它塞到这里来。 大家要注意一下，平时接的时候是不需要接到这个温控器上来的，你就在电动阀的旁边，他就应该有一个零线，你们找到那个是零线就行了。好了，我这几根线全都接好了，我们现在 给他通上电了，通上电了，我们来看一下现在的这个室内温度是二十八点六度，这个球法呢是关着的，我故意在下面给他搭一个台阶呢，就是一会我们好观察一下他这个是通还是关的，现在这一个球心，你们看把把它关着 拉的这个这个管都是被关着了的。我们看看现在我们的设置温度是多少啊？二十四点五度，确实是要关着， 现在我打算把这个设置温度调到三十度，因为三十度是高于这个室内温度的，所以这个时候他就应该要打开这个电动阀，打开电动阀让热水进入室内，进入室内嘛，给这个室内升温，我们试一下啊，现在我就按这个， 我叫按键把它设置到三十，现在二十九，好，三十度设置为三十度以后，好听到一声响，我们看看这个球法，这个地方已经在开始动了， 看到了吗？现在比较明显，因为他的背面是白色的，这个就能够看得到了。好，他停下来了，这个就是说 温控器由于检测到这个室内温度低于了设置温度，所以他就把电动球阀打开，打开以后他就让这个热水进入室内给这个房间升温， 现在你看温度是三十度，当室内温度达到了我的设定设定值或者高于设定值的时候呢，他这个球阀应该要关闭这个管路，我们来试一下。当然了，今天没有给他升温，我就把这个设置温度降下来， 我把它降来，低于这个二十八点八度，还是按这个向下的降， 降到了二十五点五度。我们再来看一下。啊，这个球法这里又在开始动了，看到了吗？ 好，关闭了，现在就 没有热水再送到这室内来了。好了，水暖遥控器和电动阀之间的接线就是这样的，同时他的整个操作过程我们刚才也演示了一遍， 不知道您看明白没有？如果有什么不清楚的地方可以在后面留言，我们继续讨论好吗？这个视频就到这里，谢谢你的收看，再见。

vc， 二十四伏电动球阀怎么接线？我来告诉你，上次有一个网友私信我说电动球阀二十四伏是怎么接线的，今天安排，首先我们还是把这几个螺丝给他拧掉， 现在我们看到的是直流二十四伏的接线图，一和二是电源线正负极切换，三不用接，四是信号的公共端，五是全开信号，六是全关信号。这个是电压转换器，两百二十伏的电压转换为二十四，现在我们这个电压已经转换为二十四伏了。 现在这个阀门的位置是关，我们给他测试为开，看看开的一个位置情况，现在给他通电， 现在要注意一点是这个位置是不是全开的，如果说 有开关不到位的地方，需要再进行调试，这是一个万用表，通过这个万用表去测试开关的一个信号系统，现在的位置是开，我们通过这个万用表去测试这个电动执行器是不是有开的信号反馈的， 听到声音了吧，这是有信号反馈的，那就证明这个开的位置我们已经是测试好了，现在我们要测试关，所以说我们要把这两根线给他反过来写他这个正负极切换的，当然到现场的话就不需要这样，现在是通过控制会去切换他的一个正负极， 现在我们给它通电 关的位置也没有问题。现在我们要通过万用表去测试一下他的全关的信号反馈， 听到声音了是有信号反馈的，所以说这个阀门就测试好了，如果说有开关不到位的地方，那么需要对这个线位进行调节就可以了。

电动球阀它的线是怎么接的？这是一台交流两百二十伏的电动球阀，接下来我们对这一台电动球阀进行接线调试，首先我们先把这个接线盖子给它拧开， 这是 ac 两百二十伏电动阀门的接线原理图，一他是开关的公共端，二是开法，三是关法，四是信号的公共端，五是全开信号反馈，六是全关信号反馈。这是一个小型的控制开关，现在我们对他进行接线，这就是电动阀门的接线端子，我们现在把这个盖子给它拧开， 现在我们对它进行接线， 现在我们通过这个小型的控制开关来测试这个阀门，这个阀门现在的位置是关，然后我们这个控制开关 把这个打到开， 这个灯已经亮了，就表示全开，他是有信号反馈的，开的位置也非常 ok， 所以说开的已经是测试好了，现在我们把这个阀门打为关， 这个光位的灯已经亮了，证明他是有全关的信号反馈的。然后我们的阀门现在也是全关的一个状态，这个阀门现在已经测试好了，如果有开关的到位的地方，我们需要把这四个螺丝给它拆掉，拆掉以后去调里面的线位就可以了。

电动焊接球阀，顾名思义，他的连接方式呢是焊接连接的， 他的接线方式呢，正常是有六个端口，一代表公用线，二代表开阀线，三代表关阀线，四代表无烟触点信号公用线，五代表无烟触点信号开线，六代表无烟触点信号关线。 现在呢，他们是处于一个关闭的状态。呃，我们把它接下来，我们把它给打开。 电动焊接球阀他的开关时间呢？正常是二十到三十秒之间， 现在把门在缓慢的打开，我们可以看一下。 好，现在是完全打开的一个状态，接下来呢我们把它给关闭。
