UG工程图怎么自动标沉头孔的数量

这边给大家讲一下关于 ug 如何来绘制城头孔啊？首先我们在这边选择孔的这个选项，然后在类型里面来选择城头啊，然后接下来的话我们就在这个面上面啊去绘制， 那么选择面呢之后呢，很多有肯定会有些同学就会开始开始来查表啊，那这个乘头参数啊，乘头直径呐，对吧？包括孔的直径呐，这样去会这样的话是没有必要的啊，很麻烦。那 ug 里面可以自动去设置啊，首先的话我们在形状这边再选择 孔的大小，对吧？我们选择螺钉间隙孔，然后标准的话用到国标，螺钉类型的就用到这个一般啊，然后螺丝规格的话，你比如说我创开一个 m 十二的螺丝啊，就是城头，然后嘞 确定一下好了，确定好了之后，现在这个城头孔是出来了，但是我们这个数据他到底对不对呢？来我们这边可以把螺丝掉 进来啊，我们选择重用库，然后呢重用库里面他有一个叫啊国标的选项啊，那 gb， 然后我们把这个加号点开，找到最下面的这个这个啊 s c r 也就这个文件夹，然后给他加号点开到最下面是我们的螺丝啊，也就是我们的这个螺丝的一个国标的螺丝的一个什么一个零件啊，然后我们双击这个选项啊，给他调用进来，调用进来的时候啊，首先大小的话，这边是 m 十二的， 对吧？然后长度这边是多少呢？你比如我随便给二十五的长度。然后接下来的话，我们要，我们要在这个定位的位置选择远点啊，确定一下，改为选择远点，然后确定一下，确定好了之后呢，找到我们这个 位置啊，来大家可以看一下，现在螺丝我们就调用进来了，调用进来了之后呢，我把这个弓箭的透明度啊就去给他改低 啊，改低了之后呢，来大家可以看一下，那这边都是有间隙的，对吧？然后包括我们这个位置啊，这个位置都是有间隙，这个就代表没有问题。好吧，那这边我讲到这里啊，谢谢大家的观看，想要学习编程的来可以评论区留言，六六六。

大家好，我们看一下工程图，去标注这个台阶成成打孔，怎么去标注？好？我们先进入这个应用制图模块， 点制图啊，新建一张图纸页。好，我们用 a 零的大图纸就可以了啊，这个地方呢，我们点这个基本实图，先把我们这个实图啊给他摆正， 好，摆正之后，然后我们把它视图放好。好，然后我们再给它来一个 post 图，直接把我们这个 post 图啊抛开 这个我们向下跑。 画好之后啊，我们这个整台怎么去标注啊？我们可以去这么去标点这个快速尺寸。 好，我们直接点这个点，点好之后啊，这里有一个九，是吧？这里我们也可以用这个圆柱尺寸啊，圆柱式尺寸去标它， 标好之后，这是一个范九的一个成台。好，双击这个成台，我们可以看到啊，这里有一些设置的一些要求， 我们这里有这个啊，公叉还有他的一些文字，点这个文字格式。 好，点开之后啊，这里放的话，我们可以附加文本，是吧？附加文本的话，我们可以点开它，这个地方 符号啊，像这个啊，就是插了一个尘土口的一个符号，我们把它插入进来啊，这个地方就有了，然后我们点确定啊， 往下拖一下啊，这个针头孔就标注好了啊，针孔呢以后，然后是一个 five 九的一个大小，然深度怎么去标？我们再去点开它啊，把这个往这边来一点 啊，这个地方我们去点它，这是一个文字设置，我们点开还是点开它啊？ 他文本的一个输入啊，这个文本的一个深深度的一个设置啊，这里是我们的一个深度，深啊，他的一个深度啊，这个地方 的话我们可以设置这一下啊，把这先删掉啊，把这一路删掉点之后啊，在这个文本之后去给他设置点深度啊，深度比如说是十毫米啊，是深度十，我们点关闭啊，这样的话我们就标好了， 我们可以看一下啊，这样乘踏空啊，直径是九，深度是十啊，这样去标注好了。

一个 ug 模型有几百个孔要出图标注，如何一步搞定？我是小玉，来教你一个偷懒小技巧，像我们孔多的零件，如果给每个孔一个一个标尺寸，那也太费时间了。 像孔的大小如果是一样的还好，可以标注一个孔径乘以数量，那如果很多的孔大小都不一样怎么办呢？今天教你这个方法，一键标出所有孔的大小，那它就是这个孔表功能，点击它就出来了。首先需要选择一个参考原点， 现在这里选择这个中心，现在来框选所有要标注的孔，把它们全部选上后，接下来就能找一个位置来放置这个表格了，这里有多少个孔就会有多少个表格。同时可以看到这个孔上面也标注了一个数字，那这个数字它不是直径， 而是这个孔的序号，那这个序号有什么用呢？在旁边这个表格里可以看到，这里孔是按序号排列的，然后旁边他对应的坐标位置，然后这里是孔的直径分类，在同一个直径下面的孔大小都相同，这样每种孔有多少个位置在哪一清二楚。 那么你做了这么一个图纸表格，发给一线工人去加工，他们肯定看得懂的。那么一键标注完孔后，直接下班就走，岂不美哉？点赞收藏关注！

像这样的三维尺寸图如何做？来花一分钟学会这种模型尺寸标注法？像这样的三维模型， 想要做这种类似草图的空间标注，那么可以使用 pmi 模块下的快速尺寸命令，选中一条边，然后像标注尺寸一样进行尺寸摆放。除了边，像孔以及圆角之类的都能进行标注。在标注的时候，如果想要调整这个标注方向， 比如这里是横向的，我们要让它垂直下去，那可以选择这个铺面来调整摆放位置。我们在做三维尺寸标注的时候， 标注的方向会影响我们看图的效率，因此尺寸摆放需要做到有利于我们观察。那除了这个快速尺寸命令，我们使用这个线性尺寸命令也能进行标注，方法也是一样的， 当标注完成后，我们可以看到这个尺寸大小很乱，那我们可以点击这个一键调整 pmi 大小命令，这样他就在这个视角下自动调整标注尺寸的大小了，非常的方便。这就是利用 pmi 做三维标注的方法，快收藏备用吧！

厂里老师傅太帅了，我孔这样标注他都看不懂，非要我这样标。这不是新手小白标法吗？你 这是设计高手标法，别人在一线工作多年，靠的是经验，新东西他一直接受不了。这样吧，你给他买瓶水，让他好好记下这个孔的两种标注法，下次他就不会让你改了。哎，学习还要我来吹。

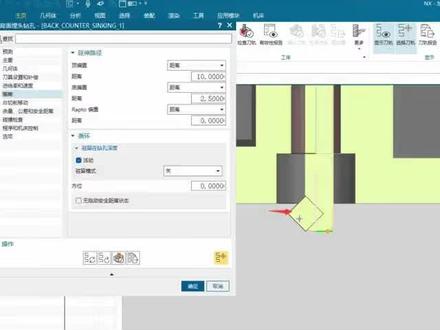

平面洗加工，倒扣孔使用剃刀如何从下往上开始加工？首先新建一个程序，我们指定步进兵界，步进兵界选择取胜的方式。 刀具侧呢是内侧，平面是从这个平面下来，刀具的正常减去，每刀的布局就是五减一毫米来确定。接着呢，指定底面，选择这个面作为底面，同时要往下偏置，至少刀具的正常。然后我们要指定一把剃刀， 剃刀的正常呢是为五毫米，这个数据比较重要。然后使劲用轮廓的剃球方式，进刀方式选择圆弧距离，安全距离设置为紧，延伸靠近孔的中心。然后呢，生成刀路，现在刀路是从上往下的，如何从下往上呢？右键 选择导轨选择 bc， 在这里面选择反向右键导轨确认，现在道路就从下往上开始加工了。
