cad怎么使两条线连接平顺

想要让 c 与 d 的 直线曲线实现自然的无缝衔接，这个使用技巧一学就会。我们输入 b、 l、 e、 n、 d， 按空格键先选直线再选曲线， 或者是先选曲线再选直线，都能瞬间完成平滑连接过渡，毫无违和感。那 怕是两段直线、两段曲线，用 bl、 e、 n、 d 命令也能完美衔接，不管是哪种线条组合都能实现无缝过渡，画图效率直接拉满，你学会了吗？关注智慧策，会持续分享更多技能！

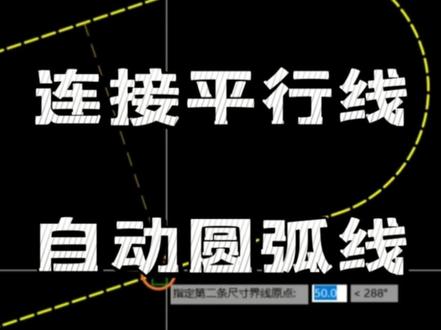

快看 cad， 两条平行的线可以直接连成这样的圆弧！我先来偏移出一条平行的线 o 偏移五十 这里一定不要用 a 来画圆弧！竖刻角键 f 单极第一条线，第二条线，直接得到这样顺滑的圆弧。 d r a 测量圆弧的半径， 直接以平行线的间距为直径画圆弧要搁我高低，得试试关注我吧，万一哪天用上了呢？

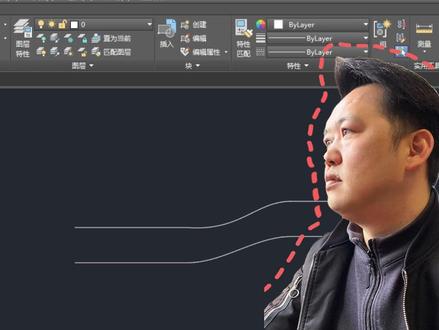

cad 每日一练，今天练习做平滑线条的技巧。在我们画 cad 施工图开关连线的时候，要对两条线进行一个平滑的连接号，如果你是用这种 a 弧线这些，那接的又不好看，是吧？那这样你可以 b l 一空格，选中第一条线，选中第二条线，它就自动平滑好了。自动平滑好之后，你还可以去调整这些节点，简单的稍微修改一下。

直线和曲线想要自然衔接该怎么处理？输入不乱的空格，选择你想要连接的第一条线，再选择第二条线，立刻丝滑连接，我们再来试试另一条也没问题。同样的操作，曲线和曲线连接，直线和直线连接都没问题。

哎，老师，嗯，我想在 cd 当中把这两个图形用平滑曲线去进行连接，这个地方应该怎么做呀？那不就样条曲线啊， 这样条曲线控制不了啊。那我来教你。这个我们直接可以使用快捷键，你输入 b、 l、 e、 n、 d 敲空格， b， l、 e、 n、 d 空格。对，直接选择这两个对象，第一个，第二个。 哦哦，对，没错，是这样的，右边也是一样的，你再试一下这个，这个图也是一样，是吗？嗯，和空格选择它再选它。哦，我要的就这个效果。老师你真的太厉害了。

c、 d 中的四种合并线条方法，第一种，两条线延伸后可相交的情况，输入 f 加空格，再输入 r 加空格，确定半径为零，再选择两条直线。第二种，两条线断开，输入勾加空格框，选两条直线。 第三种，两条直线连接在一起，输入勾加空格，再进行框选。第四种，两条线有重合部分，输入 l u 加空格框，选两条直线。

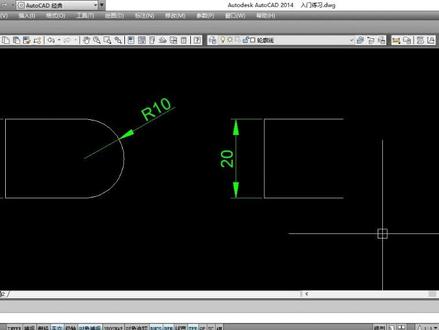

如何快速过渡两条平行线？大家好，今天给大家带来一个 cd 操作的小技巧，快速的将平行线进行过渡。大家看左侧图形， 两条平线，他们的间距是二十，使用一个半径为二十的圆弧对他进行过度连接， 我们可以直接使用圆弧命令进行连接，还可以使用圆角命令， 在这里呢，我们首先输入圆角命令快捷键， f 点空格键确认， 这个时候按住 shift 键分别点击这两条平行键， 结束之后自动生成一个半径为十的圆弧，将两条平行线进行一个圆滑的过渡。在这里强调一下 我们过度所生成的这个圆弧，它的半径一定是平行线之间距离的二分之一， 而且使用圆角进行圆滑过度，他的操作比圆弧更加便捷一点，你学会了吗？

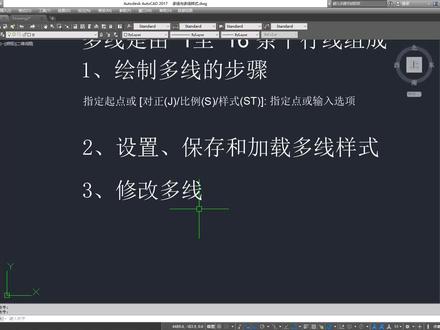

这节我们来学习修改多线，这边画一条多线，输入 m l， 横的画一条多线，然后竖的也给它画一条。 要修改他们的连接方式，我们只要双击就可以进入多线编辑的工具， 我们必须先选定工具才能执行选择。比如说十字的闭合，这边记住一下，十字闭合，你需要闭合的线必须后面选。 比如说我想要竖的给他闭合，横的呢要开口穿过去，那我就先选横的。竖的是闭合，那就点这个这样子竖的他是闭合的，他是主道，横的多线 他是从下面穿过去返回一下，那如果我先选上面呢？这个是十字，这是闭合，他就反过来了，横的为主道，竖的从下面穿过去。 我们再次双击来看一下十字打开单击要先选择哪一条呢？十字打开要打开的就是开口的，比如我选这个，十字， 打开的是这个竖的，那这样子就可以看到横的他是辅道，竖的他是主道，是竖的。打开反过来，我先点上面的十字， 要打开的是这个就是开切口吗？啊？边上开一个切口，那这个就是这一条是走道，上面的是 辅道。我们再来看实质合并，实质合并呢，那就没有主次之分，我选这个和选这个他都是这种合并起来，我如果先选竖的，再选横的，他也是一样，就没有主次之分。 再来看第二个梯形闭合，单击选择这条线，记住是右边的，然后点这边的， 他就是以这条为主路闭合的。那如果我选右边呢？再选这个呢？他保留的就是右边。 如果我第一条线选的是上边的，再选下边的，他就是保留了上边这条是主路，我选择的是下边再选这个，他就是 以下边为保留好，这是梯形闭合。再看梯形打开，打开是在后面，主路要后面选，选择这个的话再选这个， 他就是这条线打开，这条是辅路，这条是主路，如果我选下面的，再选上方，他就是这样子打开啊，这条是主路，那我们来看一下， 如果把这个这样子来接，我们双击 梯形打开的话，就不能先选这个，必须选这个，然后这个打开看一下，他就打开来了，那如果我先选上面的这个，他就没办法打开了，我点一下 就没办法完成，那如果我把这个移远一点，可不可以呢？也是可以的。双击梯形打开，这个是梯形的，这个要打开的，他就会连接过去，这一点要注意， 再把这个移过来。双击再看这个梯形合并，既然是梯形合并，它是有主次的， 选这个再选这个的话，他就是以这条为主路，这条合并到这边去，那如果我选 这一条上面的，再选这一条，他就是以这条为主路，这条合并过来。好，那如果我这个给他移开，能不能合并呢？试一下 t 型合并，把这个合并到这边来是可以的，那反过来就不可以了。 那像这个角点结合，像这种交叉的话， 可以把这两个结合，或者这两个结合，或者这两个结合。双击 角点结合，选这个右边跟下方，他就是右边跟下方这样结合，如果选左边跟上方，他就是这样子结合，你选择的他就是结合的。那如果没有交接可不可以呢？ 我们看一下双击啊，选这个再选这个他是可以的，选这个再选这， 这个他是往下拐弯，也是可以的。再看其他啊，像添加顶点啊，他这个是一个顶点，那你也可以对这条线进行添加， 他就多添加了两个顶点，可以进行编辑，也可以给他拉上去，或者这样子都是可以的。把顶点删除，把这个顶点删除，把这个顶点也删除， 那对其他的呢？就自己试一下吧。还有一个就是要裁剪，我们裁剪的时候，比如说我要把上面的裁剪掉，跟我们普通的裁剪是一样的，但是他有条件，我们选择 这条线，然后 t r 空格选择要修剪的这条线，比如说我点这个修剪，修剪以后它是为你闭合开放合并，我们先看一下合并，点一下合并它就合并在一起了。 好，我们再来试一下，如果我写闭合的话，他就是这种闭合，再来试一下，如果选择开放，他就是这样子，开放用修剪命令也是可以的，多线的修改就讲到这边。

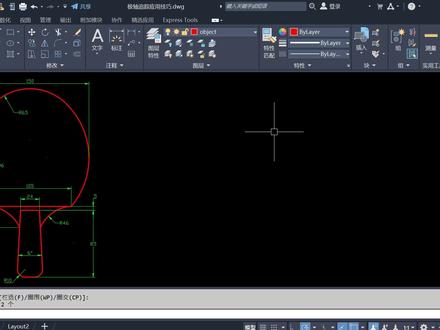

分享一个不用辅助线的配置方法， c 空格，单机半径九十六，再次任意位置画一个九十六， 根据一百五十的关系这么来做选择它单机空格停移动一百五十， f 半径六十五，点它和它 t r 空格不要 这个区一百零五，这样做选择，直线找它的圆心停，移动， t t 空格五十二，点五， 找焦点，直接连接这个长度就是一百零五，标注一下 t r 空格，这个不要。 同样底部区也可以用梯梯直线停移动五个单位，这个方向十二， 保持垂直。八十五的前提下有一个三度的关系， t t 空格八十五，小于八十七，移动一下，有虚线时单机停两条虚线，单机 f 空格半径为十，依次单击二十七，四十六，经过点用这个方式。 tt 空格停 移动二十七找焦点，单击这个点四十六，选择这一半，直接镜像画图，有技巧关注我就好。

大家好，今天呢我们来分享一个 cad 的快捷键，这个快捷键呢能快速的将两条线段连接到一起，那么这个快捷键是什么呢？今天呢我们就来说一说。首先呀我们来看一下这个电脑的屏幕， 大家看一下这个，我如果想把这条还有这条，这这这上面这几条啊，跟下边这个横线连接到一块，用什么样的快捷方法呢？今天我们就来说一说这个问题。首先呀我们在命令函里建入一个快捷键叫 f f， ok， 然后我们选择这个，再选择这个横线， ok， 你看这两条线是不是连接到一块了，是不是非常的快？然后我们再选择最后一个，嗯， 同样的这个不用再按 f， 按空格就行了。然后我们选同样选择这个，然后再这个 是不是这样连接是不是比你就是打断再连接要快一些？希望这个对大家有所帮助。

怎么，怎么快速的去连接两根线在这地里面呢？我们首先 我们经常用到的一个修改命令，那么我们要到这个修改菜单里面找到有一个叫圆角， 圆角工具，嗯，都找太好了啊，在这呢，啊，那个康健啊，往下拖拖修改 这有个圆角，打开这个圆角工具，圆角工具我们会看到， 嗯，这个有这个命令提示，下面有几个提示命令，那么我们输入这个 t 呢？修剪， 让输入半径，输入半径二，输入半径二，然后呢？嗯，把半径看一下，半径是零，那么我们空格，然后把这个修剪 t， 嗯，这个默认是修剪，这样就可以了，那么我们就可以，嗯，就可以直接把这两条线段连接起来， 这样的话我们就非常节省时间，快速的连接两条线。

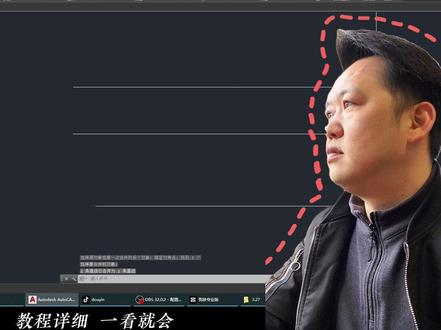

cad 每日一练，今天练习断线连接的命令。我们在画施工图的过程中，经常遇到这种两条线断开的这种状况， 那我们呢，第一种方法就是选中一条线，它出现了这样的夹持点，我们去拉伸这个夹持点，直接去端点对齐就可以了，然后 esc 退出选择。 第二个方法呢，就是一个快捷键，进空格，反选一下这个位置，按鼠标的右键确定它就合并在一起了。

很多 cad 新手在画直线的时候是不是经常遇到这种情况？线画不直，输入长度没反应，或者连接的时候总是对不上？别急，只要注意这五点，你的图纸质量马上提升一个台阶！第一，善用正交与急轴。 很多图纸出问题根源就在第一根线就是歪的。画建筑平面或机械方式时，请一定按下键盘上的 f 八，开启正交模式。看光标只能画水平和竖直线了，彻底杜绝手抖导致的倾斜。 如果你想画斜线，就按 f 十开启急轴，它能帮你精准捕捉到三十度、四十五度等常用角度。第二，精准输入，记住这六个字，先定方向，再输数字， 千万不要拿起鼠标就敲数字，你要先把鼠标移到想画线的方向，比如右边，然后再输入长度幺零零零回车，这根线才是你想要的那根。 记得检查一下底部的动态输入有没有打开，也就是这个 d、 v、 n 图标。打开后，输入框就在光标旁边，不用老低头看命令行，效率能快一倍。第三，对象捕捉，这是连接图纸的粘合剂，按下 f 三，开启它。 建议你右键点击底部的这个图标，把端点、中点、交点这几种最常用的捕捉点勾选上。有时候线条重叠在一起，光标抓不准怎么办？教你一个隐藏技巧，按 tab 键，它可以在重叠的捕捉点之间循环切换，保证你抓的又准又稳。 第四，连续会制与回退。画完一条线，命令没结束，你可以直接画下一条相连的线。如果你画中间某一段画错了，千万别急着退出命令重新来， 直接在命令行输入 u 回车就能撤销上一步，接着往下划，这样你的思路就不会断。最后，避开两个新手误区， 第一，除非你是划建筑墙体，否则尽量不要用多线这个命令，它改起来非常麻烦，用普通的 l 直线或者 p l 多段线就足够了。第二，如果输入长度后，线段飞到远处，别慌，那只是因为你忘记移动鼠标确认方向了。 记住刚才说的，先移动光标，再敲数字，掌握这五点，你的 c、 a、 d 划线基本功就算扎实了。下期想学什么命令，欢迎在评论区留言，我们下期见！
