相变变压器工作室，那我们这一套是印的这个冷缩 电缆头接到 a、 b、 c 三项这个高压端头，那么这是变气的低压端头，然后油微镜往这边走呢，进了母线， 从这个里面穿过去，隔壁就是我们的低压柜。呃，这一套设备啊，我们重点有两个方面，第一个啊，它是采用这种轮子啊，做了一个导轨， 这个导轨的好处就是变压器可以在这里进推进退出，到时候检修啊方便可以看一下。第二个我们看一下这个基地啊，大家看到没有？我们的这个临从临牌这里出来之后，下来到我们 这个临牌，临牌那个位置进行短截，他有两条牌，我们可以这样看看吗？短截 短，接下来的一条往这边接变压器的另外一条就是我们的地排啊，去我们的这个啊，低压柜啊，包括我们的高压柜等等这些地方，所以零地它的分接点，我们平常所讲的 tstn 杠 s 系统啊，就是这样分出来的啊，就这样分出来的，注意这个细节。

大家好，我是老高，今天和大家聊一下变压器式的接地啊，往里面看，好，这是我们第一个接地点，变压器外壳的本地接地，然后从这边往前引接地线往前走到这，这是我们变压器的中心点的接地啊，从这 往下一直到这做一个中心点击力，这边是主接力牌，在这个地方呢是去我们低压式的一个接力铜牌，待会去低压式看一下， 再顺着这条线继续往这边走，走走走走上，再从这往上走去了我们的高压的电缆插拔头的接地啊，往前上，这边呢就是我们插拔头的接接地线了啊，从这固定到这回来往下往前面这边是去我们高压室的一个接地线，我们去高压室看看 高压水，这边呢你看接地铜牌从这边引出来往前拉，从这边引进我们的柜内，这里面啊是我们低压式的接地铜牌啊，我们看他从哪边引过来呐， 前面这个位置零排接一排都引过来，引过来之后来再的挂到这边，这是我们的一个国网的标准相变啊。下个视频想看什么跟我说，点赞关注。

时间辅助上变压器挂设保护接地线操作选择安全防护用品一字排开报告考评员，防护用品选择完毕，开始检查。绝缘手套无龟裂、老化现象，无空洞或裂纹。 九套无漏气。合格证，在有效期内。安全帽下颌带完好。帽衬、帽箍顶衬无破损，帽壳无裂纹、裂缝。扣带完好。安全帽合格证，在有效期内。 绝缘靴无龟裂、老化现象，无空洞或裂纹。合格证，在有效期内。 接地棒与接地线连接牢固，无松动现象，接地线无松骨断弧，护套无破损，家具无断裂、松动现象，绝缘棒 无裂纹、完整无损。合格证，在有效期内， 应选择与背侧设备电压相同的验电器。 电触头和伸缩绝缘感合格证，在有效期内。触头金属部分连接牢固，无放电现象。按压试验按钮有声光信号、绝缘感，表面清洁干燥，无裂纹破损等缺陷。 开始操作前，监护人检查操作人着装及精神面貌，有无饮酒等违规行为。检查完毕，监护人开始交代工作任务，交代安全风险点及安全措施。 操作开始，按系统操作提示进行操作。手持验电器逐向进行验电， 将接地针插入七百毫米深的接地体， 开始逐向挂射接地线， 回答完问题，挂射接地线完成，提交成绩。

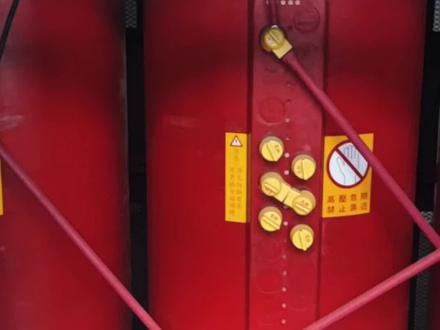

今天我们近距离介绍一下变压器的构造结构，这是一台干式的变压器，我们把后门打开了，我们来具体介绍一下。上面高压电缆进来之后，这是高压端子 这根线高压连接线，这是 a 项、 b 项和这个 c 项。 接下来圆柱状的这个东西是绕组，这是同心式的这个变压的这个绕组， 我们所看到的外侧是这个高压侧，从我们刚才这个高压侧电缆的接法，就是接下来这个单子就可以看出来外侧是这个高压侧，我们还有这个分接头，这这是这个分接头， 然后这是从分接头我们也可以看出来这个外侧是高压侧。另外从他的绕组的这个接法我们也能看出来他是是高压侧，因为依次侧 这个是高压侧的绕组的连接杆，我们看他为什么是三角形接法。这边是 a 项下来高压连接线到这个端子， 这个假如说是高压 a 高压侧 a 项的这个手端，然后我们下边这个端子就是末端， b 项和 c 项也一样， 然后我们看他的 a 项的手端接待在哪， a 项的手端接待了这个 c 项的末端，然后上来 c 项的手端呢？接到了 b 项的末端， b 项的手端绕 又接回到了 a 项的末端，首尾相连，这种首尾相连的接法，我们大家都知道，这是典型的三角形接法， 这是他的高压侧，然后低压侧也就是二次侧，是在这个这个圆柱的内侧，我们在这边看的不是很清楚，我们去对面看一下低压侧 上面标小写字母的这个就是低压侧的这个 b 项，这边是 c 项，然后这边是 n 项，这个线我们看这三， 然后直接就是从地下侧那边就是直接出去了，接到这个地下骗电柜去了， 我们看它这个里面是从哪借的，这是这个圆柱的这个内侧的，然后这个母牌，这个铜牌跟这个铜牌呢，它是连接的，是一个绕组，就是一个相当于一个绕组的两端， 假如说我们是这个刚才出去的是他的手端，然后我们看他的末端，末端这是一根铜牌，然后 a 项的跟这个一样，也是 他的末端，然后就连接在了一根铜牌上，包括这个 c 项也一样，所以说这个人这个末端，他们三个相当于是连接到了一个点上，这就 就是中性点，这就是典型的新型结法。然后从我们往再往里看这根铜牌，接着就接到了这个这根铜牌上面有一个标准，一个小写的零， 这就是我们平常所说的引出来的这个中性线，平常我们都叫零线，我们零线过去之后，我们看到其他哪去了， 这个铜牌就是刚才连接过来的那根标着小写零号的这根这个铜牌从这就分开了，左边的这一侧直接去了第二侧， 也就是旁边旁边的这个柜子，从出现柜的这边这个铜牌这个铜牌下来，这边直接就标了 n， 这边就是直接就去了作为这个主铃牌接到地下柜去了， 然后剩下的这边还接了一个电缆，这个电缆我们看他的走向下来之后 就是这个电脑，然后直接就从这个顺着这个 等电位连接盘上面直接就接到了接地共用箱上，我们看直接接到了这个共用的接地箱，接到这里面以后，通过这个等电位的 那个接地牌直接接到了地底下，这就是整个他一个接地，还有一个零线的一个接线方式。 然后这台变压器我们除了我们刚才说的这个高压的接线端子，还有一些连接线连接杆，这个是高压侧的分接头，通过变换分接头的位置可以调到的这个电压。 目前这个是连接在中间这一块，他是分这个一二二一二三四五，这是五档。然后从这个变压器的标牌上面我们能看清楚他的电压大概的范围， 然后中间这个片叫高压连接片，这叫高压连接杆。除了这些之外，还有我们所看到的这个风扇，电压器自带的风扇， 这是变压器的外壳保护罩，保护罩上面有一排这个风扇，另外还有这个门控开关，这种门控开关有这个开门自动跳闸的这个保护。 然后对面也有一排风扇，包括下面也有一排这个变压器的风扇。里面还有一些就是比如说检测这个温度的，检测这个电压的这一些控制线，还有我们之前讲过的变压器的温通器， 基本上就是这些，包括一些里面的铁芯，然后铁鄂夹建，还有底座什么的那些我们就不重点讲了，那个随处都能查到。 好，今天的这个变压器的情况就介绍到这里，点关注不迷路，下集更精彩，感谢您的收看！

镶便接地开始做了又两台镶便这是做的一个接地网 砸的钢签，接地两个是连在一块的，按的特别的一个标准， 使用材料呢，他这个使用的是五乘五的一个扁铁镀锌扁体，还有那接地钢铅镀锌的两米高，和咱们做这一个使用的扁铁呢不一样，咱们四乘四十的， 现在焊他一个接地拐角三面试焊。 刚才我也问他了，他们做这个中心点呢是扁铁，对扁铁呢二点五倍，也就是十大界面，你不能小雨呢，十二点五公分，三面石海 加了两个斜角， 这个洞刚合适出现，这都照样了呗，还，还鱼吗？还能鱼买管吗？买，还买管啊，还没弄呢是吧？对，最后再弄管地箱焊完以后这是一个 低压侧的出线，这是一个两个，这个高度都挺好，离地面大概三十到四十公分，太深的话呢，你往下挖的时候你不好挖 这两个窟窿眼，刚才听他们说呢，和以前不太一样，这两个是 变压器中心点，这个等于说中心点的一个两两根零线。零啊，零线对，下面是一个地线的，现在是一个分开的， 零线和地线在变压器这呢，它是一个呃，独立分开的，你看这个在这呢，这个还没做呢，零排的和去年去年做的是完全不一样的。不一样，其实呢 在地下那还是通着呢还是通着呢？中性点呢？是顺着这个两根红线 做一个中性点的零零项网，到时候给他给连上。这个没有预留窟窿眼那个有有吗？也有眼是吧？到明天他们做的时候咱们看一下怎么做的。

本视频为大家介绍干式变压器运行前检查注意事项。 干式变压器的检查一般分成变压器的外壳、变压器本体、电器距离以及绝缘电子四个部分。一、外壳检查， 一、外壳的外观清洁完整无损坏。二、外壳门上的形成开关、电子锁等安装到位，且机械性能完好。 三、外壳上温度控制仪或温度控制箱安装到位。四、外壳门上的接地线 连接可靠。五、外壳的进出风口通畅，无异物堵塞，然后进行变压器本体检查。一、线圈检查 br 器线圈无开裂、破损。清洁度检查，主要检查无凝露、灰尘、异物、异物可能会导致 br 器放电击穿 高低压线圈间气道畅通。二、螺栓紧固件检查，检查变压器螺栓是否紧固，如压井垫快、高低压铜牌连接杆、分接档位连接片等。 分接档位连接片三项必须在同一位置，如接点布景将会导致接触电阻增大发热，致使连接处烧毁。 三、铁芯检查铁芯表面平整，无灰尘和杂质，铁芯的接地连接片与夹件可靠连接。四、卷子检查 娟子固定应牢靠，无开裂现象。五、附件检查温控检查 温控探头均安装至变压器低压线圈碳温孔内。温控转感线、风机线与温度控制器或温控箱连接固定好。风机检查，检查风 风机安装到位，外观无损伤，风机接线牢靠，撕去风机保护膜检查风机叶轮转动正常。二次接线检查 外壳内的所有二次线，风机温控形成开关、电磁锁等与外壳固定牢靠，确保变压器长期运行过程中二次线不脱落。三、电器距离的检查一、 高压侧连接杆相间的距离标准如图所示。二、带电体与外壳之间的距离标准如图所示。四、均匀电阻的检查 绝缘电阻的检查标准如图所示。如绝缘电阻达不到要求时，排除变压器有凝露灰尘异物后可轰造处理。 干式变压器在相对潮湿的环境下体型居安电阻会下降，但只要电阻值超过零点一兆欧，设备允许投入运行。 五、安全注意事项一、工作人员带好安全帽，穿绝缘鞋。 二、在进行原电阻测量前后，对被测物一定要进行充分放电，以保障设备及 人身安全。三、人员安全距离三十五千伏级以下，大于等于一点零米。四、对变压器绝缘饰眼前必须做以下处理， 变压器投运前，外壳及变压器本体必须接地，同时检查变压器安装环境的密闭性，防止小动物如老鼠进入导致设备故障。 六、闭压器运行温度限值如图所示。

漯河恒大预警电压器保养 准备工具，吸尘器、吹风机、接地棒、接地线、表表绝缘手套、棕毛刷、绝缘鞋、扳手、抹布、酒精 保养步骤一、断开开关二、对变压器进行除尘三、检查变压器各配件状态四、测量变压器各项组织，高压开关分闸前应确认低压侧负载已卸载。断开高压柜进线开关分离上隔离刀 合下接地刀。检测高压验电器是否正常，确定无误后打开柜门测量高低压测是否带电。组装接地棒和接地线，把接地线和 配电房接地连接起来，高压侧充分放电，低压侧充分放电，高低压侧放电后再次验电，确保正常。 把接力棒分别挂在三个绕组上。二、对变压器进行除尘工作先用吸尘器一次把变压器各部位的尘土吸走， 吸尘过程中要避免杂物掉入变压器散热器道中。用吹风机把变压器排风扇上吸附的尘土吹走， 用刷子刷去不易清理的灰尘。 把抹布倒上，酒精保持抹布半干。用酒精抹布擦拭各部件上浮灰， 酒精擦拭后再用干抹布擦拭一遍。三、检测变压器各配件状态检查变压器各配件有无电机痕迹。检查变压器各配件有无损坏。 检查铁芯线圈上是否有灰尘和杂物。检查铜牌螺丝的紧固状态， 再次复合螺丝的紧固状态。四、测量变压器各项组织测量高压绕组与接地 组织测量前需将连接线取下。测量组织趋近于无穷大，远高于最低要求值三百欧亩。 测量高压绕阻，对低压绕阻绝缘电阻阻值测量阻值趋近于无穷大，大于最低值三百欧亩。 注意事项，一、摇表要水平放置。二、以一百二十转每分钟的转速匀速摇测，表针稳定后进行读数。三、测量前后应将一次测，二次测。各出线端分别接地放电，对变压器、温控仪线路进行检查， 给变压器通电，检测温控仪是否正常，测试散热风扇是否可正常使用。

今天分享一个有关变态阶梯的知识点，大家可以 在视频中清晰的看到，这是一个标准的变态，变态一共有四根接的音响线，同时接在液体扁铁上，上面的这一根 在视频中就能够看出来，是用最上面跌落开关下方的 引出了一根线。对，这就是第二根引下线，他是在 变压器的中性点引出的，他是变压器中性点的引下线，也就是变压器的中性点接地线， 就是我们所说的零线接地。那么第三根在视频中就更明显了，它是由变压器的外壳 挤出来的，他就是变压器的外壳接替，也就是变压器的 pe 接地线，就是保护接地线。 那么最后这一根结底一下线是在哪里引出来的呢？老铁们你们知道吗？有知道的请在评论区告诉我。 双击加关注，喜欢我的视频的老铁们请双击加关注，我每天都会分享店里方面有趣的知识。

变压器台架为什么要采取四位一体的集中接地方式呢？我们看这里有四根接地线，四根线依次集中的接在了接地扁缸上， 最下面这根接地线是接在配电柜的金属外壳上面的，这根接地线是这面配电柜外壳的一根保护接地线。 网上第二根我们看是与变压器底座金属外壳相连接的，它的功能与配电柜的那一根接地线相同，它自然是变压器金属外壳的保护接地线。 以上的这两个跟接地线，他发挥的作用均是防止设备金属外壳突然带电而射，将设备的金属外壳与大地相连，设备的电位就与大地的电位相同，均处于零电位。 当然，站立在大地上接触此设备的时候，即便是设备带电，因为有这个接地线的存在，也能够防止造成触电伤害，所以说它发挥的是一个保护的作用，均属于保护接地的范畴。 往上数第三根接地线是接在了变压器外壳的顶端，这根线是与变压器低压侧四根出线其中的一根相连接的，他们连接后共同接在了变压器低压套管引出线上， 这根引出线引自变压器的中性点，因此这根线叫做中性线。中性线经这根接地线接地之后，电位变为零， 俗称零线，我们一般称这根接地线为工作接地线，它属于系统接地。最顶上的这第四根接地线是与变压器台架上方的这三个宝塔状的设备相连接， 这三个宝塔状的设备是十千伏的避雷器，避雷器要确保发挥其防雷的作用，必须将其下接点进行接地，才能确保避雷器的可靠稳定运行。 这根接地线有的人称作防雷接地，但是从他发挥的作用来看，如果没有这根接地线，避雷器就不能够正常运行。这根接地线的存在是为了保障避雷器正常运行的，应该也属于工作接地的范畴。 所以说这个变压器台架四位一体的集中接地方式，自下而上依次是配电柜的保护接地线、变压器的保护接地线、变压器中性点的工作接地线、十千伏避雷器的工作接地线。 变压器台架并不会像主变压器那样每一个接地点均采取分别接地的方式，而是采取这种四维 体的集中接地方式。究其原因，一是这种户外的变压器台架电压等级普遍不高，如果发生类似的单向接地等故障之时，所产生的故障电流所带来的对于设备本体或者是外部环境的危害相对于高电压等级的变压器来说要小。 二是这种紧凑的变压器台架虽然看上去非常的简单，但是麻雀虽小，五脏俱全， 他也会像配电站一样具备具有转换电压的变压器、配出电能的配电柜、进行无功补偿的电容器、进行电能剂量的电能表、防止雷电危害的避雷器等设备。 这些设备也是需要按照标准开展诸如接地等各种电器防护的。而这个变压器台架是为了节约用地而设计出来， 因其结构紧凑、占地少而在室外得到了广泛推广应用。正是因为这种变压器台架所使用的环境，决定了这种结构的变压器安装必须在方方面面均要考虑到结构紧凑，安装方便，所以这种四位一体的集中接地方式应运而生， 它既美观实用，又能够达到最基本的防护功能，所以被广泛采用。关注左岸度，分享有用的电工知识，谢谢观看。

变压器的工作接地由于雨水冲刷滑坡，然后有一段漏了出来，我们今天过来处理一下，先看一下这个外路的部分，下边是住房， 由于住房的主人扩建的时候挖的太厉害，我们等一下到另外一边去看一下。 大致处理的方案就是沿着另外一个方向挖一条深六十公分， 然后长度六十米的一个接地沟，重新铺设一条接地线。这里的土质比较好， 地下也没有其他的一些网管设施，施工比较方便。 这一条外漏的接地线我们准备把它收起来，不用它，这是一台五十千伏安的变压器，它的接地电阻是不大于世欧姆， 以变压器为缺点，沿着变压器我们挖一个圆形的接地沟，间隔十米，我们打下接地针，大致的情况就是这样子， 然后最重要一点就是我们在拆旧接地线的时候，一定是先把我们新的接地线接好，买好之后我们再拆。 好了咱们今天就分享到这里，下期再见，感谢各位朋友的观看。

这个是网门，通常这里会配套一个网门跳闸，把这个网门打开就跳闸，我们看一下里面高压部分是他是采用的这个安心的啊，担心的说这是一台油电油味剂， 担心的人说那种什么电脑，这个还做的比较特殊，现在一般用三星的比较多啊，就会好点，当然这些装了这个副套。低压这边是 abc 零吗？那边是个零排，从那出去之后到那边的那个低压时的开关柜， 比亚今天贵。这是一个温控啊，和这个温变压器室的温度控制什么呢？控制这边，控制这边的这个什么，看吧，开风扇，但是他这个工作室没有安装那个吊顶，所以说这是一个特点，变压器室这个风可能效果不是很好，那么 看一下，最关键看一下啊零排下来这个接地系统，看到没有？零排下来这个接地系统，含的朋友应应该就知道这个这个道理啊，含的朋友咱先五千字偏 s。
