广联达剪力墙垂直钢筋怎么设置

大家好，对于我们的这个简历墙来讲，如果说我们伸到了顶部，那当我们伸到了顶部之后呢，那他会跟我们的梁或者我们上部的板进行牢固， 那我们对于这个简历墙的重金来讲，毛固值为多少呢？我们来看一下我们的平法规定。对于我们这块来讲呢，我们简历墙竖向钢筋顶部构造图，如果是对于我们的板屋面板这块来讲呢，伸到上边弯折十二倍的地 进行一个考虑，那如果说有边框粮食，那我们就需要考虑是否满足指码和不满足，如果不满足指码，同样我们要弯这十二倍的 d， 如果满足指码，我们就升上来一个 la 意的纸。当然对于我们第一种情况呢，他还有括号内的，对于我们括号内的有相的解释， 也就是需要特殊情况下我们弯折十二倍的低，对于普通情况我们都是弯折十二倍的进行考虑，所以对于我们本工程的这一块来讲，那它的弯折长度即为十二倍的 d， 大家学会了吗？

大家好，在我们去看简尼墙外墙大样图时，我们会遇到这么一种情况，对于我们的重金来讲，左侧 有相的重金两根，右侧有相的重金一根。那对于我们普通的简历墙来讲，那我们外侧重金内侧重金有 两根，那我们多余的这个短项的配金是什么意思呢？就是我们平时所说的垂直加强金， 从我们的基础的顶啊算有一米的高度伸进我们的基础内部弯折一百五，那他放置的时候呢？ c 十二艾特一百五进行放置，让我们的这两根长的重金和 短的重金间隔进行防治，加强我们外侧的啊配金，大家学会了吗？想要了解更多的建筑知识，大家不要忘了点赞加关注哦！

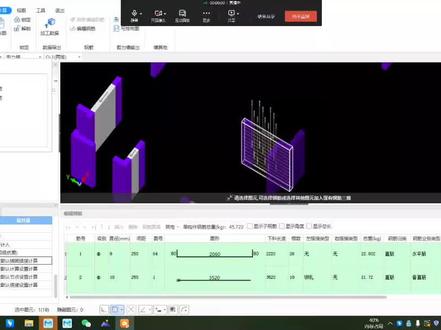

大家好，我讲一下墙塑像钢筋搭接长度的设置，像我们这个钢筋三围里边可以看到这个他的塑像钢筋，我们是错开搭接的，对吧？我们看一下 他的属性啊，我们这个时候可以看到他的是三米五二，我们看一看他是怎么计算的啊？ 他是三级钢的一个搭接长度是四十二倍的。四十二倍的怎么来的？ 就是我们的图集上面墙的搭接，他是按图集的一点二的，对吧？三，这个是这个工程是 c 三零的四级抗震这个简历墙，然后就是三十五倍的乘，乘个一点二的系数就是四十二倍的，所所以 说这个位置就是四十二倍地。然后我们在这个工程里边来看一下，如果有的人他说我要把它改成，把他的那个打结长度改长一点，对吧？我要给他改成六十倍的， 然后我们再计算一下这个是三米一的楼层啊，三米一的楼层算出来就是你看他这个并没有变，对吧？ 他这个三米五二就是四十二倍的，之前没有设置之前是四十二倍的，加出来就是三米五二，现在六十倍的的话，加出来我们就该是多少，就应该是三米七，为什么有的人说他说这个计算设置没有生效， 对吧？这是怎么回事啊？我们看一看这个八个的也是同样的啊，你看他一样的也是这样子默认的啊，一点二倍 他不是美声效，而是我们的工程设置里边还有一个计算设置，要把，要把它更改一下这个简历强 里边看一下第三十一条强身钢筋搭接长度，它是按平滑图集计算的，就是按照那个一点二的，我们把它选择按搭接的错开百分率计算， 这个时候就是我们刚才错开的，就是按照一点四的来计算了啊。就像我们如果这一个没有更改，以前我们是四十 十二倍的，刚才是四十二倍的没有更改一下，现在我们直接把那个改成了按错开百分率来计算，就是三十五倍的乘以那个 诚意，他的一点四的系数就是四百九四十九倍的，对吧？四十九倍的，现在我们再来计算一下这一个， 你看现在他就生效了，对吧？三米一加四百九，他就变成了三米五九， 同样的这个这一个抢也一样一样的啊，你看他也是默认的四十九倍的，因为我们把前面的那个计算设置里边那一条选成了按照百分率的那个计算吗？大街的百分之六计算。如果这个时候我们在 再来更改他的搭接长度，这时候就可以了啊，因为我们必须要同时更改他的那个， 同时更改前面的计算设置那一条，现在我们再来把它改成六十倍的，就是我们想某一个强，我们给它加长它的打结，对吧？现在我们再来改它的六十倍的，点击确定 六十倍，第十个的乘以六十就六百三米一，加六百就三米七，这个时候就对了啊， 我们再看一看这道墙也给他改成六十倍的三级钢的啊，要对应几级的钢筋啊？你看这个是八个的乘以 六十就是四百八加三米一就三米五八。我们如果要把两种不同直径的钢筋，他的下面长度给他弄一样，可以在楼层设置里边去把他的露出长度给他更改一下，对吧？也可以在这个毛裤大街里边直接输入那个长度。

今天给大家分享一个简历墙必调的一个瞬间点，咱们直接打开计算设置，找到简历墙，咱们看到这一条顶层墙身垂直筋锚固起算点， 软件默认呢是从板底开始计算的，咱们直接调为从两底开始计算锚固柱子也是一样，也需要去调整，咱们把这个默认呢从板底开始计算，调为从两底开始计算，具体的依据来源呢就来源于咱们二二 g 幺零幺杠一 二杠二十二页。咱们看到这个大样图，有梁的时候呢，咱们看到有两种情况，梁高度满足直锚的时候呢，钢筋呢直接采取直锚，不满足直锚的时候呢，咱们钢筋是采取弯锚的， 但是软件默认呢是按照这种情况来给大家调的，就是从板底开始计算锚固，直接进行的弯锚，大家能看到咱们有梁存在的时候呢，这个锚固长度是从这个梁底开始计算。咱们给大家看一下软件默认的一个钢筋三 v， 他 是怎么算的 好，打开模型，咱们选中这面墙有梁的时候，咱们先看一下，大家能看到他是不是从板底开始计算的牢固，直接采取的弯锚。咱们再看一下没有梁的时候，打开钢筋三维， 大家能看到他也是从板底开始计算的，也是采取的弯么？好，咱们大家能发现刚才这个节点调整完之后呢，有些朋友会说没有变化，给大家讲有一个节点设置还需要去调，打开计算设置，找到节点设置， 找到剪力墙往下拉，咱们看到这个第十四条和第十五条都需要调整左右侧垂直筋顶层牢固节点。 好，咱们把这两个节点呢啊，给他选择最后一个，最后一个就是咱们的一个强锤子筋卯入梁内，不能满足直卯的时候呢，才去弯卯，好，咱们确定下面这个呢，也调一下，好，选择最后一个 好节点，调完之后呢，咱们选中这两面墙来汇总计算一下，再来看一下这个节点是不是对的。好，计算完了，咱们先看这个有梁的这个节点好，打开钢筋三维， 大家是不是能看到，现在是不是和咱们图几是一样的了，能采取直锚的时候呢，他就直接直锚了，那咱们再看一下，调了节点之后，这个没有梁的是不是受影响，打开钢筋三维， 好，大家是不是能看到不受影响呢？他还是在咱们板底给大家计算的牢固，直接进行弯折，牢固的十二倍的 d。 视频结尾呢，给大家整理了一份审计大纲，就咱们钢筋审核要点，图形审核要点以及咱们港式清单的一个审核要点，总结的都比较全面，点个加号扣一带走。

哈喽，大家好，那咱们这讲啊，就给大家说说在这种简历一行的钢筋咱们应该怎么做啊？首先咱们看一下啊，那这种钢筋就是原石间距，呃，原石斜杠，十二间距二板啊，以及他垂垂直金这种的话就属于咱们之前给大家说的叫隔一不一， 就是十二和十的是间隔的吧，啊，也就是一根圆十的，一根十二的，一根圆是一根十二，但是在这间距是二百对吧？间距二百在这默认的是指的谁啊？就是十的和十二的间距是二百 啊，可不是原十和原十是二百啊，啊，是十和十二的间距十二百。那这个时候咱们在软件操作的时候就要注意一个点，在这计算设置当中咱们有个简历墙，在这 简历墙当中人家就说如果你的简历墙钢筋是隔一不一的话，这种情况下那他的钢筋间距是不同钢筋之间的间距，默认的就是这种，这种是对的， 这种是对的，也就说也不能说对与不对啊，这种是符合咱们图纸的啊，假如说咱们图纸是这样说的，假如说是原石和原石啊之间是二百， 那这个时候那你输入那，那你输入的时候，那你应该怎么说？ 就原石和原石是二百，那这个时候也就是相当于成了就是同种钢筋之间的间距了，是吧？一般情况下咱们都不会去改这个啊，一般咱们就是改间去去，而不是 就改改成这个设置去这个设置这种不同钢筋之间间距，这样的话大家可能错的比较少，咱们就用这种不同钢筋之间间距，咱们输入的时候减龄墙里边也是正常的去输就行了， 就按这种的去输就行了，因为这种的就是十四，代表的就是十四和十二这样间距十二百。假如说图纸上他说的是十四和十四是二百，十二和十二是二百，那你在这儿输的时候就要注意，十四和十二就成了一百， 就成了一百了，对吧？哎，你要注意这个点就行了，这个点要知道再一个就是他的三排的这种钢筋咱们应该怎么做？三排的话他是这样的， 在这有两根十四的间距二百，还有一根十二的间距二百，这是内侧金啊，这是外侧，这个外侧指的是 简历墙当中有两个外侧里外侧嘛，对吧？那这个就是代表的是中间中间的这一根，那这种的话，你别看他写的这是两根十字的，实际上就是说最外边、 最左边和最右边都是十四，间距二百，到了中间是十二，间距二百。那这种的输入方式咱们不用按他去输，咱们是用这种去输三排 啊，就用这种用加号去连接，但是要特别注意的是加号，呃，前面这个每一个客号里边都要输入成小一，因为一就代表的是一盘， 一就代表是一排的意思啊，这个大家要注意啊，这个点啊。 ok， 那咱们还有一个点就是后边拉筋，拉筋的话他是梅花型布置和剧情布置，这个咱们之前也给大家说过，但是在这在正好咱们既然遇到了，就再给 大家说一下，就是计算设置当中节点设置奖励下，在这有一个巨星布置，梅花布置的一个调整。 ok， 但是你一定要注意梅花布置比比巨型布置要多一倍的一个拉紧量。 ok， 那么这个就给大家说到这啊。
