南方cass如何设置地物绘制

kiss 快速入门绘制一幅完整的地形图主要有以下几个步骤，一、展点，利用绘图处理菜单下的让野外侧点点二即可实现。 二、会平面图，利用右侧屏幕菜单当中相应的功能即可实现。 或者在命令行当中输入滴滴命令，根据提示输入第五编码即可进行图形绘制。三、绘等高线，利用等高线下的建立 dtm 生成等高线， 等高线注记等高线修剪等命令即可进行实现。四、加注记，利用 右侧屏幕菜单当中的文字注记有相应功能即可实现。五、加图框，利用绘图处理下的标准图符，任意图符即可进行实现。 六、绘图输出，利用文件菜单下的图形输出当中的相应功能即可进行实现。

case 中如何给某种地物符号设置快捷键？对于 lcd 或 case 软件中已经定义好的命令，可以直接在 acd 点 pgp 文件中进行快捷键设置， 具体可以参见本系列教程零二五的介绍，但开始中不是对所有地物的绘制都制作了命令，仅仅对 房屋斗坎等设置了命令，具体可参看配此帮助文件中的介绍。其余地位的绘制均采用了通用绘图命令滴滴来实现。 一、通用绘图命令滴滴在命令行中输入滴滴命令， 输入第五编码之后根据提示进行相应第五的绘制即可。所有第五的 case 编码可以参看 case 安装目录下 sesam 文件夹中 rack 地府中的说明， 最前面的六位数字即为第五编码。 二、使用利斯普函数添加命令在 case 安装目录下 sesam 文件夹中新建 acd 点利斯普文件， 在文件中添加历史的代码，如文件中所示，其中 c 冒号，后面的 l， d 表示新增加的命令名。可以自行设置命令无长度 限制函数题当中的幺五五二幺零代表路灯的 kiss 内部编码，其余部分保持不变。注意引号为英文状态下输入括号，前后匹配，如果需要增加多个， 依次添加即可。添加完成后重新启动 case 软件，此时会自动加载 acd 点 disco 文件。在命令行中输入自定义命令 ld 即可绘制路灯符号。 三、自定义添加菜单项在命令行中输入 cui， 高版本为 cui x， 弹出自定义用户界面窗口，可以将需要使用的命令添加成独立的菜单项供使用。 如增加独立第五菜单， 添加路灯命令， 也可以使用搜索进行查找， 添加完密码之后点击保存， 在命令行中输入 menu， 根据提示选择 a cd， 点 cui 文件进行重新加载， 此时自定义的菜单栏已经出现，后续自行使用即可。 对于独立定位的绘制，更快速的绘制方法是采用点号定位法，可以参见本系列教程零零三的介绍。

kiss 中加入或编辑实体地务编码的几种方法？ case 绘图中常常遇到要将无属性实体通过刷编码的方式修改为有属性实体，其具体的方法有以下几种，一、加入实体编码 如图中已经绘制好有一些包含属性的实体，另外一些为不包含属性的实体。要将无属性实体修改为有属性实体，可以使用 数据菜单下加入实体编码，快捷命令为 s， 根据提示选择已有异物， 选择目标地步重复进行操作。 可以看到，通过加入实体编码的方式，能够将无属性实体变化为有属性实体，并自动生成相应的符号数据。二、编辑实体地务编码点击数据处理菜单下编辑实体地务编码。 根据提示选择地物食品，在修改现状地物绿化框当中选择地物分类，选择编码， 还可以选择礼盒方式，是否闭合，是否启用现行生存等，点击确定。再次选择地雾， 选择同房屋自动生成相应的符号数据。 三、第五特征匹配点击第五编辑菜单下第五特征匹配，选择单个刷或批量刷， 可以输入 s 查看设置。在特性匹配对话框当中可以选择如下一些需要进行特性匹配的内容，点击确定。选择原对象，选择目标对象， 此为闭合图形的效果，进行同样的操作。选择线状壁雾， 可以看出，使用特征匹配仅仅将属性由原实体复制到目标实体，目标实体属性发生变化之后，并不会生成相应的符号注册。 而使用加入实体编码或编辑实体地物编码命令，则会自动生成相应的符号注册。在使用地物特征匹配将属性由原实体复制到目标实体之后，要想生成相应的符号注册，可以使用地物编辑菜单下重新生成， 对地雾进行重构。详细的地雾重构的方法可查看本系列教程相关视频的说明。 在实际作业过程中，应根据具体的需求选择合适的命令进行操作。以上记为 case 中加入或编辑实体记录编码的几种方法。

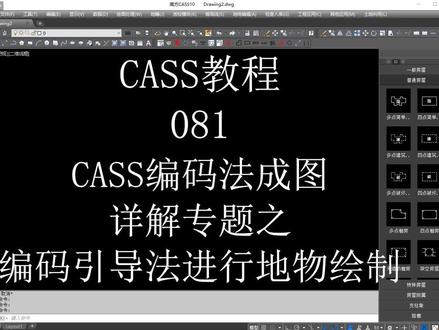

cas 编码法成图讲解专题编码引导法进行第五绘制，该法也称为编码引导文件加五码坐标数据文件自动绘图。本例使用不包含编码数据的 wms 接点 dnt 数据文件， 可以在软件安装目录下对某文件夹当中找到该数据文件。一、编辑引导文件由于采用的是引导文件加五码数据的注意方式， 所以应根据外页草图编辑生成引导文件。 wms 接点 yd 文件，可利用记事本打开此文件，该文件中每一行表示一个地务，每一行的第一项为该地务的地务代码。 第五代码可参见接扣的等地府文件中的定义。以后的各数据为构成该地务各侧点的点号，按顺序 进行排列，同行的数据之间使用逗号风格表示。第五代码的字母应大写，用户也可根据自己的需要定制野外操作解码，可通过修改 case 安装目录下 s 母文件夹中的接扣的等地符文件实现。具体操作可参见 case 帮助文件附入 a 中的说明，也可参见上一个视频当中的讲解。此为 wms 接点 dnt 数据文件对应的编码引导文件。 二、编码引导编码引导的作用是将引导文件与五码的坐标数据文件合并，生成一个 新的带减编码格式的坐标数据文件。其具体操作步骤为，点击绘图处理菜单下编码引导，根据提示输入比例值选择编码引导文件， 选择坐标数据文件。此时腾讯将按照这两个文件自动生成成果图， 此为文本窗口当中进行编码引导的过程。双击鼠标中间即可将图形缩放至屏幕中心，此为解码引导生成的成果图。以上即为编码引导法进行第五绘制的操作方法。

case 中定义第五符号会计命令。对于高版本 case， 操作方法如下，点击文件菜单下代餐会计命令，设置在弹出的窗口中，可以进行命令的登山感。 若要删除某个快捷命令，则选中该命令之后进行删除。若增加快捷命令，如增加路灯的快捷命令， 则在快捷命令中输入 ld。 全民命令，输入滴滴分号幺五五二幺零， 之后点击新增所有。操作完成之后点击保存到配置文件， 以使命令生效，然后回到绘图窗口中，输入 ld 命令，即可进行路灯的绘制。 配置信息保存在安装目录下并杠 let's 的文件夹里，文件为 define come on 的点 let's pull， 可以打开查看其中的定义。 二、对于 d 版本 case， 操作方法如下，在 case 安装目录下， system 文件夹中新建 acd 点利斯普文件， 在文件中添加历史代码，如文件中所示，其中 c 冒号后面的 ld 表示新增加的命令名，可以自行设置 命令无长度限制函数体当中的幺五五二幺零代表路灯的 k。 四内部编码，其余部分保持不变。注意 引号为英文状态下输入括号前后匹配，如需要增加多个，依次添加即可。 添加完成后重新启动 case 软件，此时会自动加载 acd 点历史本文件。在命令行中输入自定义命令 ld， 即可进行路灯绘制。 以上计为 case 中定义第五符号快捷命令的方法。

kiss 解码法成图讲解专题，自定义简编码进行第五绘制前面多个视频已经讲解了使用解码法进行地形图绘制方法， 但原有简编码定义存在，既不便于记忆，也未包含所有的第五编码，所以需要进行自定义修改以满足使用简编码定义于 case 安装目录下 facem 文件夹中接扣的点地符文件， 或者为 casconfugendababy 文件。在骚斯曼普软件中，并利于 cstarm 目录中的 cutubebook 文件。 此文件可以使用 splatspart 软件打开。除了直接编辑定义文件， 还可以点击文件菜单下的 case 系统配置文件，在系统配置文件设置对话框中切换至简编码定义文件接扣的点地符，以此很方便的对接扣的点地符文件进行增三改操作。 在此处增加四组简编码名称，不能使用系统保留的字符。内部编码可以查询 wifi 点地符中的定义，分别增加同房屋 路灯、 内部道路、 人工绿地， 其他需要增删改根据需要自行处理即可，增加后进行保存。 在测试文件当中使用了自定义的简编码，也使用了系统原有定义的简编码，此为自定义简编码，此为系统原有定义的简编码。 在 case 软件中使用解码识别， 选择自定义编码成图数据文件， 以查看解码识别的效果。亦可将减编码返回到图形中，以查看是否按照简编码进行了识别，并自动 生成异物。自动生成了路灯。房屋内部道路 绿化，其中路灯和道路使用了自定义的编码，也使用了系统原有定义的简编码， 利用此方法可以很方便的进行简编码识别操作。以上即为 case 软件中自定义简编码进行递物绘制的方法。

kiss 线状地雾局部曲线替换绘制技巧如图，由一些内部道路边线顶部处实际因为圆弧状 现在绘制的是折线，要进行局部替换有以下几种方法，一、直接重绘，这种方法可以参见教程零七二的介绍，利用右侧屏幕菜单当中相应的地物符号对已绘制的地物进行重绘。二、 使用 pe 命令连接，在进行连接前应先绘制好需要替换的曲线，利用裁剪命令将原始曲线裁剪掉， 裁剪完成之后使用拼音命令进行连接， 此为连接之后的效果。三、使用局部替换已有线。 在进行局部替换之前，应先将圆弧转换为多段线，使用地雾编辑菜单下复合线处理圆弧转复合线，将圆弧转化为多段线。 在使用第五编辑菜单下复合线处理局部替换已有线，根据提示选择要处理的复合线，选择新复合线进行替换，此为替换之后的效果。 四、使用局部替换新画线利用第五编辑菜单下复合线处理，选择局部替换新画线，根据提示选择要处理的 富豪线，指定要替换的富豪线的起点位置。由于是圆弧，所以输入参数 a， 根据提示输入第二个点 s 进行绘制，绘制完成之后需要指定替换线的起点位置，特别注意一定要指定， 指定后回车进行替换，此为替换之后的效果。五、使用中间一段切换圆弧，利用地物编辑菜单下复合线处理，选择中间一段切换圆弧，根据提示选择要处理的复合线， 指定要切换成圆弧的顶点，即可将折线转换为圆弧，这种方法是最快捷的方法。以上即为 case 线状地雾局部曲线替换绘制技巧。

坐标定位法绘制平面图，首先我们切换绘图模式到坐标定位。二，点击绘图处理，咱以外侧点点号 绘图之前，我们必须先打开对象捕捉功能，直接点击屏幕下方对象捕捉按钮即可打开，也可以按快捷键 f 三、打开对象捕捉功能 接下来我们开始绘图，如八三九七这三个点。四、房屋，我们点击右侧菜单居民地，四点夜班房屋， 依次点击个点，即可实现四点房屋的绘制。又如三七三八三三四七二二四小路，我们点击交通设施小路， 依次点击个点，即可进行小鹿的绘制。 又如六零五八五九这三个点是路灯，我们点击不立地物选择路灯， 即可进行路灯的绘制， 这就是利用坐标定位反绘制平面图。

南方 cas 软件中的命令一，大家好，我是胡工，现在我们学习南方 case 十三个常规绘图命令，在进行操作之前，首先将输入法切换成英文， 好了之后我们再进行命令的一个操作 mini， l 代表画线的意思，输入 l， 点击空格，根据提示指定线段的第一点，指定线的第二点，完成线绘制之后直接点击空格，结束 mini， 那么这条直线就绘制成功了。 命令 p， l 代表线段，输入 p l， 点击空格，根据提示指定线段的点位位置好了之后，同样点击空格去结束这个命令，那么这条线段就绘制成功了。命令 b 代表接着画线，比如我想接着我左侧的这条直线的右端点进行图形的一个绘制，怎么办呢？直接输入命令 b， 点击空格， 根据提示去框选这条线段，选好之后点击鼠标左键，然后就接上了，这样我们就接着画线了，完成之后直接点空格，结束迷你，这就是 b， 接着画线， 下一个命令是空格，空格就是确定的意思，或者重复上一步命令操作，比如我现在要重复接着画线的命令 b， 那么直接点空格就可以了。点击空格，根据提示选择 对象，选好之后接着画线就好了。完成绘制之后直接点空格，结束命令，下个命令为 e， 代表删除的意思， 比如旁边有一条直线，但是我想把这条直线删掉，输入命令 e， 点击空格，选中直线，他会变成虚线，然后点击空格，这样直线就删除了，删错了怎么办？我们使用命令 u 返回上一步操作，命令 u， 点击空格，这样这条直线就还原了。 下一个命令是 a， 代表画弧的意思，输入 a， 点击空格，根据提示指定圆弧的起点，指定圆弧的第二个点，指定圆弧的端点，这样我们这段圆弧就绘制成功了。 mini c， 代表画圆或者闭合的意思，我们输入 mini c， 点击空格，根据提示指定圆心的位置，找一个点为圆心，输入圆那个半径，比如我现在要绘制半径为一百的圆，直接输入一 一百，输好之后点击空格，在下方就会出现一个半径为一百的圆。 c 的另外一个意思就是闭合的意思，当我们绘制闭合封闭图形的时候，那么就要用 c 去闭合它，我们到外面进行一个操作， p l 画一个多边形， 完成绘制之后，直接输 c， 点击空格，然后我们再选中这条线，就会发现这条线成了一个闭合的图形了，这就是 c 的另外一种解释，叫闭合的意思。好，现在我们回到命令里面，下一个命令是 v， 代表查看属性， 因为我们在看一些地形图的时候，他会有很多地物，如果说有图例说明，那么很简单，如果没有就可能不清楚他代表什么意思了。比如旁边有个粉色的那个矩形，他写个砖，如果说你用这个软件 比较少，那么可能不清楚这个图形代表什么意思，那这个时候怎么办呢？我们输入命令 v， 点击空格，根据提示去选择这个图形，他就会弹出一个提示框，原来这个图形代表钻房屋， 不想查看的直接点击 e、 s、 c 退出就可以了。下一个命令为 s， s 代表刷属性的意思，我们在绘制地形图的时候，有很多地物，我们可以提前把这个地物的轮廓线 给他绘制好，然后统一赋予他的属性。比如旁边这个紫色的，我们该查询的代表房屋，但是旁边这个白色的他是没有任何属性的，现在我想把这个白色的方框给他刷成房屋的属性，怎么办呢？输入命令 s， 点击空格，去框选 紫色的对象，选中之后在下方会有一个提示，找到一个对象，再选中白色的这个对象，选好之后直接点击空格，好乘数为一，直接空格，这个时候我们就会发现啊，白色的方框就赋予了他的属性，他就是房屋的属性。 下一个命令是 q， q， 代表直角纠正，这直角纠正是什么意思啊？我们在进行地形图绘制的时候，尤其是房屋绘制的时候， 我们的房子他大多数是这种横平竖直的，但是我们外页踩的一些点可能会有些许偏差，那么我们要进行稍微的一些修正啊。这个时候就输入命令 q， 点击空格， 角度默认为十五度，直接点空格，逐个选择直接点空格就可以了。选择纠正的房屋，点击它就会发现刚才 这个不规则的多边形就变成那个正方形了，这是命令 q， 直角纠正，不想操作了，直接点 esc， 退出命令 好，下一个命令是 m， 代表移动的意思，比如我现在要把这个房屋移动到移动的这个格子里面，输入 m， 点击空格，选择这个房屋，选好之后点击空格，指定一个基点，比如他的中心的位置好，再挪动他，挪动到你想要的位置，选中他，这样我们这个房屋就从这个格子挪到 下一个格子里面去了，这就是 m 移动的意思。最后一个命令叫 c p， 是复制拷贝的意思，我们输入 c p， 点击空格，选择对象，选好之后点击空格， 指定一个基点，选好之后我们可以向其他的表格里面进行一个挪动，这样我们房子这个地物就可以拷贝多个进行一个绘制， 完成之后同样点击空格结束命令。以上就是我们南方 case 中常见的十三个命令的一个操作了。

今天来实际学习一下南方 case case， 三 d 绘制地形图。首先我们打开软件，点击三 d 图标，打开三维模型。 好，首先我们对先性地物进行绘制， 这里是乡村道路，我们选择左侧右侧菜单，交通设施，乡村道路，根据左需右食，上需下十个进行对公路进行绘制 好。经过半个小时的绘制，我把政府涂上，所有的道路基本上都采集完成。接下来我开始绘制房屋， 输入快捷命令， ff 快速绘图，选择对应数字，绘制对应的房屋。 好，直接 c 键闭合，输入房屋的陈述好， 再把这个高层把它降到地面上。 好，这个房屋房屋就绘制好了。好，又经过半个小时的绘图，我把所有的房屋绘制好了。接下来我绘制 贵州这种地块，如这块是汉地，我们点击右侧菜单， 只为土字选择耕地，汉地选择，一会做这个边界线，汉地的我给大家演示就上， 稍微画粗糙一点 好， c 键闭合好，焊地就绘制好了啊。又经过半个小时半个小时的绘制，终于把这些植被图字全部范围给它圈出来了， 这种就是那种成灵，然后这种的话是草地。好，我们这些绘制好之后，我们就开始采词，取那种采集高层点，采集高层点，输入快捷并记， 然后一般是采集这种特征的地方，比如说这种这种路变坡的地方，还有这种特征的地方，这种地方也要采集。 我们也可以用快捷的方式，可以在线上提取高层点， 然后也可以可以在那个范围内提取高铁，但是他这个职位比较多职位，这种职位比较多，然后就只能采用点选的黄色，有职位的地方有这种，要不能点在树上面，必须点在地上，就这样慢慢采集 好，经过一个多小时的采集，我终于把这一片区域的高层点采集完了，接下来我们就生成等高线，点击等高线菜单，然后建立三角网， 选择由图面高层点生成，确定选择由高，选择高层点的范围。好，现在高层点，高层点已经 真诚的那个三角网，然后我们把这种边缘的范围外的那种三角网把它删掉等会不然会影响深层等高线的效果。 好，我由于是给大家演示，我就还有很多地方没删啊，我就不一一的去删了。然后接下来我们就开始生成等高线， 点击等高线菜单下面的绘制等高线，然后我由于是笔记本电脑操作的，然后等高线的话我就稍微改大一点， 哎，就一米吧，就一米，然后不礼盒状态的话，他就是升的，等高线是折线，然后三次样条礼盒的话，三次样条礼盒的话他就是那种曲线的状态，然后我们点击确定 好，现在开始生成猛膏线， 好，现在等高线就生存完成了，然后接下来我们 删除三角网，接下来我们就还有等高线的，什么剪切啊之类的，因为等高线不能穿过抖卡，不能穿过道路，然后不能穿过房屋，然后我们还要一系列的整治， 还有系列的整色，然后修改这个图纸，然后基本上大部分的话就这样吧，然后后面最后的话，祝福的话还要加一个图框，图框什么的，然后等到现在这些也还需要注注记高层之类的，然后那些细细节的东西我就不给一一给大家展示了，抖音。

现场采集原始地貌，点。好，我们先把我们实测的数据格式整理一下啊，第一步整理格式，数据分裂 空格。好，分裂好了之后，这一这一箱是用要的中间空一个，然后文件另一层为 放到桌面啊，我们用 csv。 好， csv 这个这个就不要， 为什么要改格式啊？因为我们要搞成 cos 能够识别的格式。好，我们把 cos 打开，这个是红线，我们今天测量的东西呢，就是红线范围内的那个 原始天猫啊，我们先把点倒进来， 嗯，这就是我们测试两个点，对不对？测完点之后呢，我们把原始计划放个网搞进来呢啊，我们先放个网法， 因为我们已经把点导进来，所以有图片比较高方法，我们根据实际情况啊，设置十米确定换格 啊，这个时候就会有有些不需我们不需要的东西啊，就像这个，这个，这都不需要，我们只要这个，可惜放个网，这个这个都不需要，对不对？那怎么搞呢？我们首先把这个，这个 现在只有面面膏，我们把这个删删掉，整理一下啊， 好，整理好了之后有一个编辑，编辑里面有一个批量选选目标。 好，这个里面有一个编码，看见没有？我们选择六，怎么样？把这个东西删了，他现在一直就是加你啊，先看一下这个是多少？ 九九零 九三三，来，我们记一下啊，九九零 九三三啊，这是一个，然后还有一个批量选目标编码，这个 这个是多少呢？九九零九三二。好，就这两个，为什么就这两个呢？因为这两个的属性呢，还有图层呢，跟这个图层都是一样的， 所以你一删把所有东西都删掉了。像，像这个颜色不一样，所以我们颜色可以用快速选择颜色，对不对？我们先 青色选择，你看是不是所有青色没了哈？快速选择，我们选择杨红， 这个是不是也没了？现在只有这个跟这个了，对不对？这个颜色跟这个框框的颜色是一样的，如果你用同样的办法去去删的话，就就不行，对不对？是不是这个逻辑？好，我们现在用编辑过滤选择机， 哎，我出现这个，这个编码对不对？我们刚刚编码是多少？是九九九九零九三三，这是一个，不用担心整个图形所有图片， 你就 文字点吗？ 耶，能不能确定 编辑过滤机？九九零九三三，是不是确定？好？零一三，是不是所有都删没了？好，我们先把这个删掉，这个是多少呢？编辑 过滤，这个是九九零九三二，我们刚刚自己查查了的，对不对？删掉。 现在里面是不是只有我们需要东西了？你这个东西你不想要你就可以，可以，可以隐藏都可以，或者直接删掉，这个是我们测的原始点图层， 这个是 gcd 的，这个图层也可以删掉。好，现在是不是只有面料高了啊？这个我们今天的测量结果就完成了。

无人机行测内页绘制地形图今天处理内页绘制地形图，通过昨天无人机拍摄的高分辨率照片来绘制地形图。打开地图绘制软件，这里我们使用的是南方 cas 九点零。 在新建工程中，选择影像处理模块，导入正摄影像，对影像进行预处理，包括图像增强、渠道校正等，这些操作可以提高影像的质量，有利于后续的地形图制作。 在地形制图模块中，选择等高线生成功能，根据 g m 生成等高线， 等高线是连接等高点的线，可以反映地表的高低起伏。根据等高线的间距、宽度、颜色 等参数，可以调整地形图的显示效果。在地形图上添加村庄的道路、建筑等信息， 可以使用软件中的标注工具或者手动绘制。道路和建筑物是村庄地形行途中比较重要的要素，可以通过颜色、践行符号等方式进行标注。 根据需要对地形图进行修饰和美化，使其更加清晰明了、美观。可以添加独立、比利时等元素，还可以调整颜色、字体、线形等参数，以便更好地显示地理信息。 最后给大家看看这就是我们内页处理完成后得到的地形图。

佩斯莎士曼普电力电信线绘制技巧以地面上的配电线绘制为例，介绍电力电信线的绘制技巧及两个软件下绘制的区别。一、屏幕菜单中绘制配电线 在 cas 软件中点击管线设施下电力线内别中地面上的配电线进行绘制， 绘制效果如下， 在三十迈普软件中，点击管线下电力线类别中地面上的配电线符号进行绘制， 效果如下。从上述两种绘制方 法可以看出，二者均会在电杆之间绘制连线，如果不需要此连线， 要实现这样的效果，可以采用下面的方法。二、第五编辑菜单中绘制配电线在 case 软件中点击第五编辑菜单下 电力电信，弹出电力电信线编辑对话框，点击配电线符号，根据提示进行绘制，效果如下。 在邵斯曼普软件中点击第五编辑菜单下电力电信，选择画线，根据提示进行绘制， 效果如下。这种方法绘制的电力电线线只能是单根电杆，可以有多个方向，并且不会存在电杆之间连线的问题。 三、第五编辑菜单中加配电线在 case 软件中点击第五编辑菜单下电力电信， 弹出电力电信线编辑对话框，点击加配电线符号，根据提示选择电杆 进行配电线添加，此为添加之后的效果。在上市曼普软件中点击第五编辑菜单下电力电信，选择加线，根据提示 选择电杆进行配电线添加， 此为添加之后的效果。 这种方法适用于已经绘制好电杆，需要增加电力电线线方向的时候，实际使用时应根据具体情况灵活运用上述方法。以上即为电力电线线绘制技巧。
