广联达怎么把多栋楼和地库合并到一起

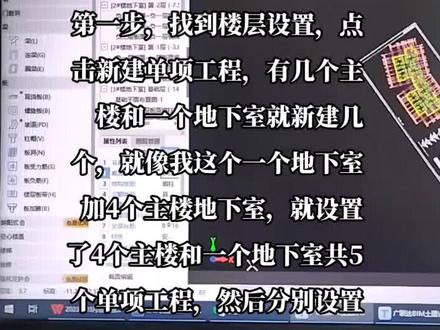

第一步，找到楼层设置，点击新建单项工程，有几个主楼和一个地下室，就新建几个。就像我这个，一个地下室加四个主楼，地下室就设置了四个主楼和一个地下室，共五个单项工程。 然后分别设置好楼层层高、绝对标高、混凝土标高和钢筋保护层等。第二步，分别导入地下室和主楼的图纸，对图纸进行分割，对应到相应单项工程和楼层里。先识别大地下室的定位轴线， 根据主楼所在大地下室所在的轴线进行定位，可以使用旋转镜像等命令操作图纸。最后分别在对应的单项工程和对应的图纸进行构建、识别、修改就行了，这样我们的主楼和地下室就可以合并画到一起了。

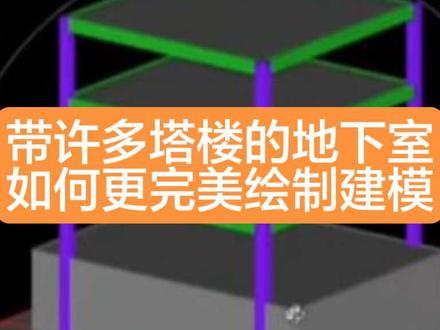

在主楼的地下室如何精准建模，深度讲解啊？大家好，今天呢这个视频跟大家分享一个实际案例，就是我们在做这个地下室的时候，往往这个地下室的地上部分有很多这个主体塔楼，对吧？或者单体，那么这个时候就会考虑说要不要把这个主楼和地下室连在一起绘制。有些有经验的朋友知道，我们地下室的这个柱墙和地上的主体之间， 这个墙柱它是存在一个牢固和搭接的，往往我们要是单独去画一个主体，然后呢单独画个地下室这个牢固和搭接部分，这个钢筋呢，就会受到其中的受到这个影响，对吧？肯定是合在一起，相对来说会更精准一些。那这样会合在一起的时候，有的时候设计的这个图纸啊，它都是分开的，对吧？很多人在就会这这个时候就会思路不够清楚， 实际上呢我们有一二三种办法。那我今天这个视频呢，分享其中一种啊，就是合并的办法，怎么把两个做完的这个建模合并到一起啊？大家可以参考一下。我说一下你昨天的这个问题啊，就是标准层差不多相同啊，怎么去处理啊？我介绍一个就是在这个大 t 下边有一个合并工程，这个合并工程呢，它 实际上呢广联达在设计它的初衷呢，就是将地下室和地上的这个主楼部分啊合并在一起，它主要是来处理这个事的。但是你像如果， 呃，可能你有二十多栋楼，那么只有基础层或者是首层不一样，二层以上可能基本上都是一样的，对吧？省得化了，我们把它倒进来，我们是可以把整栋楼把它倒进来的啊？整栋楼倒进来的，只不过我们在处理的时候，一会我去给你操作一下啊，这个功能你先知道它能达到这个效果 啊？相对来说这个图源存盘和块存盘这个事呢，他可能一层一层倒，相对来说可能会快一点点啊 啊？铺垫一下，比如说我这个工程，这是 a a a， 我 命名的，命名的是 a a a 啊，做的比如说就是一个地下室，或者是你可以理解为就是说呃，地下部分啊，地下部分，我随便做的地下部分，然后呢 我又做了一个工程，有别的工程啊，就是地上啊，他一二三层简单的做了一个小模块，对吧？那这个时候呢，我把它先关闭了啊，这是 b b b 啊，我先把它关闭的时候你打开状态是合并不了的，把它先关掉，关掉之后呢我给你演示一下。 好，我现在呢，比如说在这个地下室状态，或者是呃下面这几层的状态，你点一下大 t， 然后呢点击一下这个合并啊，合并工程，那这个时候你找到你这个工程，然后点击打开， 把它打开，打开之后呢，这里边是可以选择的，你比如说我们把所有东西都选中，对吧？那正常来讲我这个 b 里边只建了一个工程，因为我们正常新建楼层的时候可以新建好多个，对吧？这个呢？你把这东西全都拿到拿过来，这里边有自动手动，这个我说一下， 就是自动定位的话，就这个轴网必须一致完全一样，广联达识别的才会精准一些，那么手动更加自由啊，比如说我给你用这个万能的方法，手动点击下一步，这个时候要选择一个插入点，比如说选择就跟快存盘那个差不多啊，你选择 e a 这个点，然后点击下一步， 这个时候啊，他就是说你想把 b 放在哪？我我说一下这个事，这个事要理解好了呢，他可以灵活去掌握这个事啊。 就是你看我这个 a 工程里边，实际上我建了一个相当相当于三个单位工程。三个单位工程什么意思呢？就比如说你在一个地下室上面有五栋楼和十栋楼的时候，或者二十栋楼的时候，他是不是得有二十个单位工程啊？ 你在地下室状态要建二十个单位工程，可能是一号楼、二号楼、三号楼，对吧？那你想把这个单体放到哪个楼的位置？比如说你做出来就是二号楼，那你肯定要放到二号楼的单体里啊。这就是我昨天回复你，我说一个合在一起的时候怎么做啊？ 比如我们这个呢，就放在这个正常的 a a 里啊，然后呢点击下一步，这个时候呢，它这里边存在一个一个标杆的问题啊， 啊？存在一个层高的问题，那这个东西的本质是什么呢？就是它能检测出来你这两个，呃，两个楼它这个标杆不一致的说，你按谁去执行？ 你比如说我们现在呢，这个是 a a， 对 吧？ a a 是 一个地下室，地下室的时候你看它发现呢，它是出现在基础层这一块， 所以应该按照当前层去处理，那么我们导进来的 bbbbb 是 这个主楼的，对吧？地上的，那如果是假设这个位置第三层出现问题了，我们肯定是取所选工程，对吧？所选工程的标杆就是你觉得哪个是对的，不是你觉得就是哪个，客观上来讲哪个哪个是对的，我按哪个去做这个肯定是选这个当前这个了，然后点击下一步。 当然了你那个标杆理论上应该是一样的，我这个是随便设置的，所以才造成的这个不一样，你正常去找的话，应该不会出现刚才那一步，对吧？然后你看啊，刚才的积分点就重要了，这个点不是让你随便选的，一定要放在 e a 这块，我觉得这个你应该操作没问题，跟块的存盘或图片存盘是一样的， 你把它放到这里来，然后呢，它是存在一个角度的，这个优势在于你做地下室的时候，有一些主楼他不是横平竖直的，所以通过这个方法可以把它斜着画，然后呢如果是位置不对呢，你还可以通过这个整体去移动一下，对吧？所以这个广联达做的还是比较不错的。你比如说你，你放到这里来，把它导进来啊， 这个路径我就不看了。然后呢，我们把所有楼层显示出来呐，实际上这个操作的效果就是说让你把地上、地下或者是你想把某一些楼层相似给它连在一起就可以了。 那么这个东西如果应付你，你的这个问题就说，比如说一二三层是标准层，下面不一样，下面画好，然后把它往里组啊，往里组就可以了。同样呢你，你如果是有有想把一个大体样式，包括上面的主楼， 主楼部分，主体部分都发在一个图里的时候呢，毕竟它这个上下之间这个柱子啊墙是存在这个蘑菇和大街的甩金的，对吧？所以合在一起，可能对于钢筋这块，那个那个接缝的位置，可能上下层之间的这个位置可能会更精准一些，对吧？你可以利用这个功能处理一下， nice。

本视频给大家演示一下合并工程的操作方法。首先我们先打开工程文件，点击软件左上角大 t 图标，点击合并工程按钮，选择需要合并的工程文件，打开， 弹出合并工程的窗口，根据工程需要选择需合并的构建范围，选择定位方式，选择楼层列表构建列表， 其中部件范围分为绘图和表格输入两部分。定位方式有自动和手动两种方式，自动方式是按照默认原点进行合并，手动方式可以自己设置插入点进行合并。 这里以手动定位方式为例进行演示。先勾选手动定位方式，勾选需要的楼层和构建，点击下一步， 弹出指定插入点的弹框。鼠标左键指定需要的插入点，点击下一步， 弹出区域匹配弹框，左侧是所选工程单项列表，右侧可以根据工程需求选择区合并的指定区域位置。点击下一步。 若两个工程层高不一致，则弹出层高确认弹框。根据工程需求选择取所选工程层高或取当前工程层高，点击下一步，按鼠标左键指定插入点， 在左键指定插入点进行合并。若两个工程构建名称一致，则弹出同名构建同位置图圆处理方式 确认弹框。根据工程需求进行选择点，点击确定，这样两个工程即可合并完成。

就是啊，嗯，看我们在讨论什么问题呢，刚才现场打了个电话，这名字柱子已经已经绑上了，好几技术员说过去说不对。 怎么不对呢？还要问甲方去问谁呢。那主楼，主楼上的样子你还能移吗？要移车库你肯定要以车库为主啊，这徒子会生，都说过的， 他就对不出来，谁能对出来呢？看我们就能对出来 啊，这是现场那天，那天就说这个问题了，就说怎么这个放的线给这个现场代班的说这个放的线怎么给这个柱子，你这个柱子做错了，怎么对不上呢？啊，为什么对不上呢？都对不上啊，说现场 很多柱子都对不上啊，为什么对不上呢？因为主楼给车库有关系 啊，秃子会审，都说好的以车库为准，那肯定得以车库，就是不用秃子不会审，咱也知道得以车库为准为准，对吧，要不然做这个做这个柱子干嘛呢啊，到时候 量放不到位，看这个，这张图啊，对，这张图啊，这不是，这是车库上的这个这个柱子的位置啊，他是与与这个墙边起的 啊，但是到车库图上可就不是了啊，到车库图上可就不是了，到车库图上是这样的，车库的两板柱图纸，人家的位置都在这里啊，都在主楼 这个位置，包括这里都是一样，都是偏的，可能，可能就在这里啊，可能偏个二三十公分啊。就是，反正就是与与车库相关的，这些柱子的位置都是不精准的，在主楼上只是个样子，人家只是扩了个样子。到施工呢，要以车库为准， 这以车库为准，这怎么办呢？这么大的地库，密密麻麻的是吧，多少栋楼在一起？哎，就我们一建模这些问题就全发现了， 而而且非常直观对吧？这这这这就不做动态显示了，现在是正在干别的活啊。这个就是刚现场打电话又在说这个事，把这个东西又得给他发一下给大家分享一下，讨论一下。李哥说两句吧， 做工程主要就是图纸嘛，主楼与车库必须得比较，不比较的话很多图纸就是出现柱子轴线合并不到一起去。 我今年做的那个工地也是这个情况呃，车库的柱子和那个主线和主路的主线相差了八十公分， 所以说当时我们也不知道就是用手翻的吗？我，呃，也不知道怎么弄，他们怎么弄的，我们稀里糊涂的就把车库和猪肉做起来了， 而且这个猪肉的这个主线有的偏了四公分，还有的偏了五公分，当时木工也不知道怎么治了，也也也也也把这个肉给他，就是说吃很他们没消耗， 也就把它做上去了。哎，这一块有这个光联大建模啊，我确实是真真说实话真给我们省了不少心，要是不建模的话我们这些东西很难找出来 啊，哎，稀里糊涂就干干上去了，稀里糊涂就把他干上去了，哈哈哈，干上去了才说怎么至尊找不到呢啊，哼。 所以说这个这个剑魔这一块确实非常的重要啊。嗯，还有很多图纸上缺失的东西。对，其实现在这个缺失的这些个你在这个 芥末的上面一目了然，你如果不见模的话，你就是说你在这张图纸看了一下，到那张图纸没有，你也不见写，能看到那个够劲。嗯，很多技术员都把这个图纸往一块合并，合 病了也都是些线，对他好病了，但是他不能每一个每一个他都对照过来，每一个构件主线了什么他都对照过来，那对不对？他只只是先给我们啊，笼统的就是说看看大样，只不过大样不错就就主线不错就就差不多了，但是说里边的小细节 错的东西，嗯，很难找到。到到我们正正式开始就是说单子出来，单子一出来开始做活了， 到时候就就就出现了这些问题啊，到那时候我们去料也不合适，主线也不合适，到时候工人都找都吵啊，到那时候都太麻烦了，可麻烦了啊。所以咱们干活要的是精准，哪怕是花点时间呢，干的就是这个活，不能嫌麻。

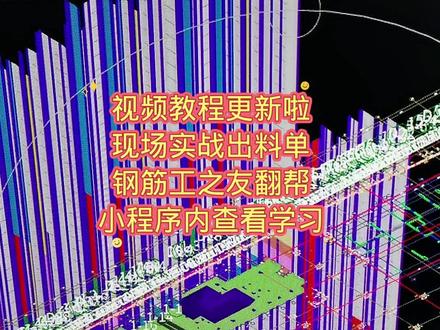

两栋楼同时开工，包括人防地库，要学习的抓紧时间可以学习了。现在已经墙柱已经到二十五层。基础两栋两栋主楼基础已经出来，下一步就是两栋主楼中间的地库人防部分。 主楼部分也带人防啊下一步就是人防部分，这主楼内啊，该替换的替换啊，这些墙该替换的要被人防替换掉啊。这是原设计的，这些墙柱可能要被人防给替换掉 啊。这个人房明天开始做人房部分主楼，两栋主楼加部分地库， 主楼很多东西都要被替换掉。主楼内还要增加很多墙柱啊主楼内还要增加很多墙柱还要替换很多墙柱啊，就是人房部分。两栋 主楼啊，咱们现目前就干了两栋主楼啊，加这一加一部分地库应该到后交代到后交代呢，咱们要稍微多做一点是吧？稍微多做一点也有可能就把整个两栋楼中间地库给做出来。 视频教程已经上传啊视频教程已经同步上传，就这个一二号楼啊及地库翻页啊，用的是 billmak 钢筋翻页 啊，最新版的闭幕麦克钢筋翻样啊，现在，呃，基本已经成熟啊已经成熟呃，可以用于实战出料单可以用于实际出料单。现在视频教程已经更新到第十集啊今天已经更新到第十集啊。呃，十集做到做到这种程度啊。 要学习的可以进入翻帮小程序。钢筋工之友翻帮小程序系统化的学习啊。钢筋工之友翻帮小程序系统化的学习。 你注意，进入以后你要找这个啊。你进入以后他是这样的是吧。进入以后你往下找，往下啊，好多工程都可以学习啊，各种类型的工程都可以学习。你就找到这个临汾一二号楼及地库啊，这就是这一个。嗯，还有现在同步在做的，用新版啊，用这个并麦克同步在做的。还有这个四号楼 啊，必有麦克实战翻样。四号楼啊，这个也在实战出料单，这个不带人防啊，这个不带人防也在同步实战出料单啊。玩这个工程各有各的特点啊，各有各的特点。 嗯，还有其他很多，还有这个对，同步。现在还有这个闭麦克算量的啊，闭麦克算量的，这好几个活。这，你看这个，这个，这个叫什么来着？这个，这这这个也挺有特点的啊，这个， 这个叫什么来着？这个这个叫地铁，地铁站出入口啊地铁站出入口啊，各种类型的工程都可以做啊各种类型的工程都可以做，还有这个，你看这个基础多复杂啊。这个基础啊，虽然活不大啊，但是 基础标高。还对，还有上面这个造型啊，上面造型还有这个基础啊，多标高，你看十来个标高是吧。啊，都可以，都可以学习啊，都可以学习啊，还有这个，对，现在这个综合体综合体现在也在同步更新啊，同步更新也，现在也在做这个，这个地库综合体也在做钢筋算量啊，这个也在做钢筋算量同步更新中 啊。你反正只要是这里有，你可以从减到烦的学习啊，比如从这个小小框架，小简历墙，是吧？宿舍楼方方正正的学习啊，也可以从复杂的带人房的学习啊，比如这个，这个也在同步更新中。这个用的是云翻页啊，云翻页啊就在下方啊，就在下方。系统化的学习 啊，要学习就在这里啊，在这里，系统化的学习也可以在作品顶部搜索，钢监工只有翻帮小程序。
