晶体管1403用在哪儿

晶体管是一种电子元件，既可以作为开关，也可以作为放大器。通过一个小小电信号和无活动部件， 这些特性造就了晶体管从无形中成为主要部件。我们能找到的任何电子设备，比如我们每天使用的手机，或者像我用来渲染这个视频的电脑， 实际上是计算机的处理器，包含数百万的晶体管。像 a， m， d 这样的公司已经这样生产的晶体管光刻分辨率为七纳米， 这比人类的头发丝还要小两万倍。事实就是如此，小到这种比较并不能帮助我们想象，我只是想做这个模拟。 在这个视频中，我们将看到晶体管内部是如何工作。它的好处在于一点历史。要了解晶体管是如何工作的， 我们必须首先了解二极管的工作原理。幸运的是，我已经有一个关于这个主题的事，所以我建议你之前看一遍，但我还是会尽量解释要点的。 如果我们有一个电路，一个灯和一个能源，能量会自由传递。这是因为电子可以在金属原子间自由移动。当连接到电源时，他们被迫搬家。 在电路中加入一个二极管取决于他的位置，电流可以自由通过，也可以停车。发生这种情况的原因是他的组成。二极管内部有半导体材料， 比如龟，更确切的说，有两种材料。如果我们拿走一块龟，并观察其原子结构，我们会发现每个原子有四个家电子，他们和周围的其他四个龟原子共用，形成有供架件的晶体结构， 所以他们共用电子。因此，每个亚当有八个家电子类似惰性气体，这是人类已知的最稳定的元素。如果你不喜欢化学，不要害怕，重要的是你 理解八。每个原子的电子数是一个神奇的数字，万物紧密相连，事实上是如此紧密相连。当一个新电子想要穿过龟的时候， 组成。他的电子不能移动，阻碍电流流动的。但是这通过被称为兴奋剂的过程改变其中杂质加入到闺中，控制其导电性和转换，变成 n 型或 p 型半导体。如果我们加入杂质，五个架电子，而不是四个， 然后我们就有了一个总共有九个垫子的原则。因为八是我们的神奇数字。我们可以说其中一个垫子会留下，或者比别人更自由。谁会 会允许他这么做？只要我们把它接上电源，像导电材料一样移动和行动。这种合金被称为暗形半导体，因为他有多余的电子。记住有一个负电荷。 另一方面，如果我们用杂志掺杂有三个加电子，我们有总共有七个电子的原则。也就是说，我们会有允许电子通过再产生运动间隙的。相反，因为这个合金有一个电子 小于稳定形式，他会有一个正电赫。电赫被称为 p 型半导体。此外，简化可是化，我们会说每个整体都对应一个正电赫。 通过这种方式，当我们把这两种半导体连接起来，因为他们的电壑是相反。这些将会在联盟内产生吸引力。通过施加一个电压源，我们会有两种可能的结果。 在第一种情况下，如果正极连接到暗形半导体，负极为 p 型半导体，然后半导体电荷会试图向相反方向移动，防止电流流动的方向，这就是所谓的反向极化。在第二种情况下，如果我们反转圆圆的即兴 半导体，免费的会穿过 p 型半导体允许水流通过的游戏。尽管有一个小细节，因为他们处于静止状，原子被他们的对立面所吸引。电鹤施加的电压必须高， 足以破坏工会继续运动。这个电压被称为是累。对于规划核物，二极管对应于零点七负二，对于其他材料入者，其之为零点三福特。现在你 了解半导体和二极管的工作原理。我们终于可以了解晶体管的工作原理，因为基本上一个晶体管是两个融合二极管，尽管有一些限制。我们接下来会看到，如果我们增加一个暗形半导体部分，到最初的二极管，我们减少了半导体的厚度。 p 型，我们将有晶体管的基本结构。如你所见，如果我们忽略右边的部分，我们剩下的是二极管。如果忽略左边的部分，我们会有另一个呆啊。但是，倒转一下，基本上意味着， 不管电压的极化如何，已连接的远电流将无法通过，所以它就像一个打开的开关。但现在，有趣的部分来了，如果我们想让电流通过晶体管，我们可以加一个小的 p 型半导体的电压差会发生什么？这就是 右边的部分，将作为二极管在直接的极化，让电流通过。但不仅如此，刚开始半导体中电子的运动， p 是电子在末端的类型，左边的半导体将受益也开始移动。注意这一点，只因为 p 半导体是极薄的， 所以不要尝试用两个二极管来制造，因为这对你没用。这种行为尤其有用。如果电压在左右连接器之间大于电压在下面的连接器和右边的连接器，这就意味着当我们用小电压发送信号时， 我们将获得因此信号具有更高的电压。这就是为什么说晶体管可以作为信号放大器，也可以作为开关。如果他能完全阻止电流的流动。我们刚才看到的晶体管被称为 npa 双极结晶体管。现在我们知道他是如何工作的吗？让我们谈谈你的连接器。左边的连接器称为收集器，右边的发射器，他们之间有一个很高的电位差。 p 型半导体连接器称为机片，在接收到低压信号后，他是能够控制电流是否可以传输在集电极和发射极之间以及数量。 另一种方法了解晶体管，把它比作一个悬塞，其中管道是集热器，底部是控制水流的关键，发射器是出水口。 顺便说一句，我从来没有在视频中间说过，但既然我引起了你的注意，记得订阅并关注我的 anti graft。 我在哪里分享新视频的进展？回到你想要的地方。如果我们认为晶体管只是一个开 开关和信号放大器，这似乎是一个相当微不足道的。但是如果我们认为为了复制它的功能，我们必须有一个这样的电路，有电位器和机械开关。 我们可以认识到他所有的好处，他们工作时不需要移动，这使得他们有数百万次的使用周期。没有硬件，除了有对其他因素有很高的抵抗力，比如震动或撞击。 因为他们只要求 a 少量的半导体才能工作。他们可以非常小，这样就可以在小范围内放置很多东西。此外，制造他所需的材料更少。 尽管要做到这一点，需要高精度的机器。也许最重要的是他的响应时间几乎是顺时的。这使得他们可以被用来放大高频低压信号，比如由麦克风或吉他发出的声音。 如果这还不能让他们相信这健身的重要性。我提醒你，约翰巴丁， bouper britain 和 willow reversa cue。 谁发明了晶体管？还在一九五六年获得了诺贝尔物理学奖。 这是一最能影响我们的活到今天回到我们的 m p n 双级结晶体管。根据施加在其连接器上的电压，它有四种可能的状态操作区域。 从概念上理解他们，我们将依靠我们的水力模型。在第一种情况下，我们会在切割区域，哪里的积极电压会比另一个低？因此，两个连接器允许电流通过的反应 收集器和发射器之间将不会启动，也就是说，我们的瓣膜会一直关闭。在第二种情况下，我们将处于主战直接区域，并 逐渐提高积极电压。哪个会增加流量？ a 中从极电极到发射极的电流正比例。换句话说，极电极电流是相等的。到积极电流再乘以一个叫做增益的因子，哪一个是由每个晶体管的制造商告知的？ 这个区域是增益的因素是最重要的。我们想用晶体管做放大器。第三种情况发生在积极电压过高时，高因晶体管开始起简易电缆的作用，让从极电极到发射极的所有电而持续有源区域的放大质量。 最后第四种情况是逆活动区域，它的作用和直接活性区通过向另一个方向传递电流。这是因为晶体管是对称的，因此可以双向使用。那么把名字作为收集器和 发送方到终端，他们在某种程度上是对称的。两种半导体都是 a 型，但他们服用了大量的兴奋剂。与半导体屁形的接触面积不一定是对称的。生产其中一个方向的值更大，比其他的收获回到晶体管的应用， 这很常见。这些都伴随着一系列的阻力。这种阻力的作用以限制在基地产生的电压。 记住，我们只需要零点七进入有缘区域的电压增加，电压将会也会增加电流通过晶体管。这取决于晶体管。如果电流这么大，他就会烧坏他电阻必须足够大， 限制到达底座的电压和电流，但同时不要高到阻止它完全流动。如果这部分不是很清楚，记得我还 有一个关于抗性的视频，你刚才看到的一切，你应该已经是这方面的专家了。 m p n 双极节二极管，但我有消息要告诉你。晶体管有很多种，例如 n 双极节晶体管。 你们可以想象有倒置半导体，因此作用方式略有不同，但也有高增益高频晶体管， max， c 旗， tef 光电晶体管，甚至量子晶体管。晶体管通过重新定位单个我不了解你， 但是我的大脑，如果我们继续增加信息，会爆炸吗？视频，我们将离开下一站。我已经有我最喜欢的了，但如果你想让我解释一个特定的晶体管，请在评论中留言。

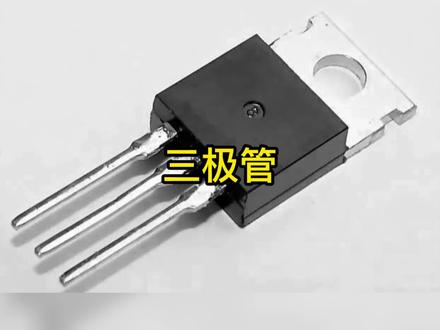

三极管，也称双极行晶体管，具有电流放大作用，也用作无触点开关，是电子电路的核心元件。三极管按材料分有两种，归 管和折管，而每一种又有 npn 和 pnp 两种结构形式，但使用最多的是归 npn 和者 pnp 两种三极管。两者除了电源急性不同外，其工作原理都是相同的。三极管是在一块半导体机片上制作两个相距很近的 pn 节，两个 p 安节把整块半导体分成三部分，中间部分是机区，两侧部分是发射区和集电区。从三个区引出相应的电极，分别为积极 b、 发射集 e 和集电集 c。 发射区和 g 区之间的 p n 节叫发射节，集电区和 g 区之间的 p 安节 较极便捷，机区很薄，而发射区较厚，杂质浓度大。 pnp 型三极管发射区发射的是空穴，其移动方向与电流方向一致，故发射极箭头向里。 npn 型三极管发射区发射的是自由电子，其移动方向与电 流方向相反，不发射及箭头向外，发射及箭头指向也是 pn 结在正向电压下的导通方向。下面以 npn 型三极管为例，解读下三极管的工作原理。讲三极管的工作原理前，我们需要知道二极管的工作原理。二极管 p 型区域带正 电的空穴站主导，按型区域带负电的电子站主导。在 p 型和 n 型半导体的交界处就形成一个 p n 结，他就像是城墙一样，如果想要 翻越这堵墙，就要一把梯子，而且梯子要放在你跟前，不能放到墙那边。所以这就像电压源，正极接屁区不及接，按区处在正向偏置状态，可以倒通电源反接就处在反向偏置状态，不倒通。知道了二极管， 理解三极管就容易了。 npn 三极管就像是背靠背的两个二极管 p 区相连组成， 所以不管你怎样连接电源，一边的二极管总会反向偏置阻碍电流，这时三极管就处于关闭状态。现在我们需要第二个电源，这个电源应该 有足够的电压克服电位杖，好比城墙接通后形成一个正向偏压二极管，因此大量的电子会从安区发射出去。就像在二极管中，一些电子 会和空穴结合一样，跳过临近的空穴并流向积极。但是基区掺杂的空穴浓度很低且很薄，基区短时间内吸收不了这么多电子，只有一少部分电子与空穴 绝负荷形成积极电流，而大部分被吸收到了极电区，也就是三极管的输出电流流过积极 电流越大，流到机区的自由电子也更多，相应更多的自由电子流向了极电极。所以总结就是，在三极管中，很小的积极电流可以导致很大的极电极电流，这就是三极管的电流放大作用。此外，三 极管还能通过积极电流来控制集电极电流的导通和截止，这就是三极管的开关作用。

晶体管工作原理可以用一个二极管和水龙头比拟，积极与发射级之间相当于二极管， 积极与极电极之间相当于水龙头发射极接地极电极接电源正极 vcc。 当积极电压小于二极管导通压降晶体管截止，直到积极电压达到二极管开启电压，二极管导通，水流来到水龙头，积极电压继续增大，水龙头打开，直到积极电压等于 集电极电压出水口完全打开，这个过程就是晶体管的放大过程，之后即使积极电压大于极电极电压，水量也不会增大，此时晶体管处于饱和区，相当于开关。

今天来给大家说一说晶体管前卫电路。使用二极管前卫有一个问题，即他将向三点三伏电源注入电流，再具有高电流五伏输出且行。在三点三伏电源轨的设计中，这种电流注入可能会使三点三伏电源电压超过三点三伏。 那么为了避免这个问题，可以用一个三极管来代替三极管，使过量的输出驱动电流流向地，而不是三点三伏电源设计的电路如图所示。 六一的急急发射集结所起的作用与二极管前卫电路中的二极管相同，区别在于发射及电流只有百分之几流出，积极进入三点三伏轨，绝大部分电流都流向急电急，再从急电急无害的流入地。

今天我们来聊聊场效应馆开关，电源中常见的 mouse 馆就是场效应馆的一种。场效应馆的样子长得有点像三极管。 为什么叫厂校运管呢？我们来了解一下他的概念。厂校引进体管，缩写 fet， 简称厂校运管， 是利用控制输入回路的电厂效应来控制输出回路电流的一种半导体原件。简单的说就是用电压来控制电流。 厂效应的厂是电厂，可以直接理解为电压。厂效应管就是用电压控制电流的电子原件。 好，三极管就是用电流控制电流的电子原件，这是我的简单总结，不对的地方欢迎大家留言。厂效应管最重要的功能之一就是做电子开关， 功能就跟这个机械开关一样，控制电路的开和关。厂相应管与普通机械开关的区别是？ 厂销运管是用电压来控制开关的关和开。我们做个实验来理解什么是用电压控制开关。这是一个貌似厂销运管 在貌似馆的漏级和原级之间接上电源和灯泡。貌似馆的漏级和原级可以暂时理解为开关， 那两端 三级可以理解为控制砖。现在加个六伏左右的电压， 可以看到灯泡当前是不亮的，说明开关处于关的状态。既然说厂效应管是电压控制开关，那我们就加一个电压到三级试试看。 用一根导线来给三级加一个电压， 我们直接取电源的六伏电压加上去， 可以看到灯珠亮了，说明现在开关处于闭合状态。有人会问，导线移除之后为什么灯珠还亮着？ 那是因为三级在城销管内部形成了类似电容的结果，能够存储电四轮，也就是说目前三级能保持着电压。 我们将三级接地方垫一下，看看会有什么现象。 三级放电后，灯珠立即熄灭了，说明开关已处于关闭状态。现在理解什么是电压控制了吧，长效应管 就是利用电压来控制开关，电子开关一秒内可以实现几万到十几万次的关开，这是机械开关难以相比的，机械开关的总寿命也就几万次。 厂销运管广泛应用于开关、电源、利不业器、电动车等领域，是电子爱好者必须熟悉的电子元件。 由于时间的关系，不想把视频拖得太长。厂校运管的知识我们下期视频接着聊，不知道这样讲大家能不能理解，欢迎留言讨论，喜欢点赞加关注！

两种晶体管的检测，晶体管的种类很多，今天主要是给朋友们介绍一下晶体三极管和晶闸管的检测方法，下面我们找出两个晶体管分别做一下演示。 下面我们测试的是一种老式的三极管，从他的标识能够看出，这是一种普通的 npn 晶体管，这个晶体管的管角排列顺序是中间，这个角是积极臂，那么和外壳相接的呢？显然他就是极电极了， 另外一个角是发射极翼，在积极、发射极和机电极之间都是可以用二极管的那种测量方法进行测量的，就是测量他的正反向电阻。我们先测一下积极和发射极之间的阻值， 通过万用表的指示可以看到它的反向阻抗值很大，那么正向阻抗值比较小， 两次测量只有这个值不到十千 o， 我们然后再测量积极和发射级之间的阻抗值，从指示刻度看，反向阻抗很高，然后再测量他的正向阻抗，从刻度看，正向阻抗也是不到十千 o 阻止小，这就是正常的。一般的 n p n 晶体管，它的测量方法就是这样的，下面我们检测一下第一九五九型号大功率三极管。对于大功率晶体管测量的方法也是一样的，这是一个 n p n 型的 大功率晶体管，我们检测的时候可以先检测这个三极管发射级和机器之间的阻抗值，这是正向阻抗，他的值在四点五千欧左右。 然后再测三极管发射极和积极之间的反向阻抗，正常情况下反向阻抗应该是接近无穷大， 然后我们再测量三极管及电极 c 和 g 及 b 之间的反向阻抗，这时我们可以看到万用表的指针接近无穷大，三极管的正向阻抗比较小， 其阻抗值大约是三千欧左右，这个数值是正常的。总的来说，大功率三极管和小功率的晶体管的检测方法基本上是一样的。下面我们再对精闸管的检测进行演， 对于经闸管，我们首先要判别一下他的引脚，对于这种封装的经闸管，他的中间这个角是杨吉 a， 所以我们在检测的时候用指针万用表的黑表笔接触这一侧的是音级，我们用红表笔接触，这个时候他的阻抗值是无穷大的。 最后一个就是门控机制了，此时我们在控制级和阳级之间加一个电阻，这时他的阻抗值就会突然变小， 这时候经闸管就变成导通了。如图所示， 当电阻移开后，两极间的阻抗值又变成无穷大了， 这样的精闸管就是正常的。如果加上电阻之后，万用表的表针不摆动， 这说明所测的精闸管损坏了。今天的演示我们就说到这里，感谢朋友们的关注和支持，我们下次再见！

今天来讲一下晶体管，我们知道电路里有很多开关，这些开关打开盒上的频率啊，从几十赫兹到几十亿赫兹都有，几十亿赫兹是什么概念呢？一秒钟开关几十亿次，那用人手操作肯定是不现实的，那用什么呢？用电子，电子的移动速率快啊， 这种电子开关就是晶体管。今天讲一个很常见的晶体管叫 mosty， 他的全称是金属氧化层半导体长效应管，把他们对应的英文单词首字母 连起来就是 mosty 金属氧化物半导体长消音管，简称金氧半长消音管。那为啥叫这个名字呢？我们来看一下它的结构，这三个竖着的蓝色的就是金属，就像电池的电机一样，这三块金属就是 mosty 的三个电机， 这些黄色的，绿色的都是氧化层，一般是二氧化硅，是起绝缘作用的。那剩下的下面这些红色的，蓝色的区域就都是半导体。 那这个结构如何实现开关的功能呢？我们看最下面这块蓝色的山字形的区域，是 p 型半导体材料， p 型材料有大量的空穴，只有极少的电子，而空穴带的是正电。那什么是空穴呢？我们可以把空穴想象成花生壳， 我们都知道电子带负电，那电子就像花生仁，空穴是花生壳，和电子相对，所以就带正电。所以说啊，下面这块蓝色的区域就是带正电的空穴，这样主导 有少量的带负电的电子。那相对的呢，两块粉红色的区域就是 n 型材料，就是带负电的电子，占主 到地位，而且我们看到 n 后面还有一个加号，就说明电子的数量占绝对主导地位，我们用绿色的加号代表空穴，用红色的符号代表电子，那电子和空穴的分布就一目了然了。前面我们说过， mosex 有三个级， 用水龙头来列笔一下，最左边的叫圆脊，就是水源流出的地方吧，中间的叫山脊，就相当于是水阀，那右边的叫漏脊，也就是漏水的地方吗？和水流一样，垫子也是从圆脊流向漏脊， 但是圆极和漏极中间还有一个阻碍，有一层 p 材料，那 p 材料有大量带正电的空穴，那电子碰到空穴就中和了，就过不去了。那怎么办呢？我们可以在山 级加一个正电，把 p 型材料里那些带负电的电子给吸过来，虽然 p 型材料里面电子不多，但是三级加一个正电还是能吸来一些电子，形成一个通道，是原级发出的电子通过， 这样原级的电子就不会被中和，就可以顺利的流向漏机了。总结一下，原机就是电子的源头，源源不断的往漏机输送，电子能不能通过要听声机的 升级，就像一个阀门，一个开关，控制着整个 mosex 的打开和关断，这就是 mosty 作为电子开关的原理。点个关注不迷路，学习知识不痛苦。

我们手机的相片、视频、歌曲以及聊天信息等等都存放在了手机哪里，这小小的固态硬盘是如何能塞下如此多的海量信息的？当你了解它的内部结构后，不得不感叹，如此神奇的高科技真的是我们人类发明出来的吗？ 这就是固态硬盘内的微观世界。继续深入，就到了他的存储单位叫做福山晶体管，他内部设有一定数量的电荷陷阱，那他又是如何进行存储的呢？我们通过对每个单元内电荷陷阱冲入不同的能机电子， 用一或零组成不同的三位数字，可以是零零零或一零零往单元格中充入电子，你可以理解为等于网固态硬盘写入数据。当单元格内电赫陷阱被充入电子后，里面的数据在断电的情况下仍然可以保留数十年。当我们对数据读取或复制时，它里面的电鹤量 不会改变。但如果你是执行删除命令，单元格内的所有电子电赫都会被强行移除。电赫陷阱内的电子将返回到它最低的水平。那存储一张普通的相片需要多少个这种电子单元？下面我给你算算。这是一个三位数的记忆单元，十个垂直叠加一起称为串， 三十二串排成一行叫做串页面，六行串页面组成为快，两个快加在一起就是三千八百四十个记忆单元，再乘以三，总共能够存储一万一千五百二十位。 普通一张图片内的每个像素需要二十四位，这一万多单元只能存四百八十位像素，只占据图片中的一小点。这意味着单单存一张相片就要占据将近一个亿的记忆单元，这还只是一张图片，如果是四 k 电影或者大压缩包需要的记忆单元，那是 天文数字，那张要 tb 的固态硬盘内部有多少个这种记忆单元？看看这些密密麻麻的全部是记忆单元，不得不佩服这强大的 cpu， 他在这犹如大海捞针中，是如何做到在几位秒内就能准确定位找到我们想要的数据的？

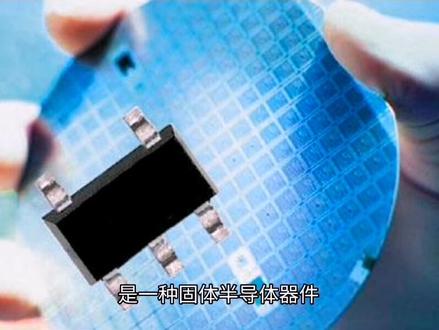

什么是晶体管？晶体管 transistor 是一种固体半导体器件。晶体管泛指一切以半导体材料为基础的单一元件，包括二极管、三极管、厂效应管、经闸管等，有时特指双极型器件，具有剪拨、整流、放大开关、稳压、信号调制等多种功能。 晶体管作为一种可变电流开关，能够基于输入电压控制输出电流。晶体管因为有三个电极， 所以也有三种的使用方式，分别是发射集接地又称供射放大 ce 组态。积极接地又称供机放大 cb 组态和集电集接地，又称供给放大 cc 组态。发射即随呕气。感谢收看！
