Creo 复杂的产品怎么拔模

产品拔膜应该怎么去拔？主要是两个方面，第一个方面就是拔膜的时间点，第二个方面就是拔膜拔多少的问题。首先来看一下拔膜的时间点，那我们是化完结构 就马上拔膜，还是说在做 dfm 的时候再去拔膜？这个大家可以根据产品的具体情况选择时间点去拔膜，有些产品改来改去就是不开活的，让我们可以在做 dfm 的时候再去拔膜。有些产品基本上不怎么改的，大家可以化完结构马上拔膜，这样方便产品验证结构。 接下来那看一下拔多少的问题，主要是两个方面，第一个方面就是外光面，第二个方面就是内部结构。首先来看一下外光面，那我们一般会根据产品赛纹的申请来确定拔模角度啊，大家可以对照这个表格， 对于一般产品的外观，让我们会拔两到三度的角度。那我们再来看一下内部结构应该怎么去拔，有很多初学 学者不清楚产品应该加胶拔膜还是应该剪胶拔膜，对于我们结构来讲，一般啊，我们会加胶拔膜，对于膜厂拔的话，你让膜厂去拔，那膜厂他会剪胶拔膜。那首先看一下为什么产品结构他会加胶拔膜呢？因为很多的精卫诸位他需要做支撑，做固定结构，他顶部的平面他是平的， 首先呢我们就方便拔模，当然了，大家在画精卫的厚度的时候，那我们可以稍微画小一点点，嗯，这样的话不至于产品加胶之后导致底部 胶厚太厚，产品缩水。那为什么膜床他会剪胶拔膜呢？因为膜床他不清楚产品的结构，假如说他夹胶拔膜了，可能会对其他的结构产生干涩，所以那膜床一般会剪胶拔膜 内部结构应该怎么去拔磨呢？我们是按照角度拔磨还是按照断插来拔磨？一般情况，那我们会按照断插来拔磨，因为按角度拔磨，不同高度的精位就会按 按照相同的角度去拔，会相差很大。而按照断插来拔摩，不管是这个精卫诸位高度是多少，那我们统一按照单边断插零点一到零点一五的一个值去拔磨，这个就是产品的拔磨。 假如说大家对于拔模还有什么补充的，欢迎大家在评论区里面留言，想要学习更多的结构知识，大家可以点赞关注。

今天开始我们开始绘制这款产品，呃顶部的这个零件大家可以看一下，大家开始想一想，像这款零件该如何绘制呢？首先我们进行拔模分析一下， 选择这个零件，然后选择顶部这个曲面，而我们可以看到 四周都是有把摩擦度的，包括包包括里面这个面直身面是白色的，是零度，把摩擦度大家可以看到 是零度八摩，写度是是个直伸面，直伸面是可以拉伸出来的，那么我们这款零件主要的运用的命令用哪写呢？首先是拉伸八摩，这也基本命令， 然后拉伸拔模之后这个抽壳，把里面的壳抽出来，然后再有个拉伸操作，把这个把这个直伸面切出来，就这样一页简单的基本命令， 下面我们开始详细建模操作。首先第一步还是新建一个文件，取个名字是 top cover， top cover 就是 上壳的意思啊，或者你喜欢中文名字了，你直接起个上壳就行了。 接下来进点击确定之后，呃选择这个公制模板， 接下来进行一个拉伸操作，选择一个基本平面，选择一个拉伸命令哈，然后绘制一个基本的一个草绘界面， 草稿界面我们首先会这一个是一个呃正正方形，正方形约束下尺寸之后会制一个轮廓，然后进行一个尺寸的一个约束，约束完之后点击这个确定，我们进行一个拉伸操作， 接下来把这个上部的特征我们做一下，做一下哈，做一下，首先我们把这个尺寸改一下，因为这个尺寸是刚才随机取的，我们现在是有趣的数值是十六，所以我们把这个高度，这个高度取一下 高度，重新点击这个右键编辑，哈，这个我再给再给大家操作一下右键编辑，编辑，重新编辑之后把这个参数改成十六，十六，然后点击确定这个十六怎么来的，是因为我量了产品，产品就是十六， 然后进行一个，进行一个，就是呃操作，我们首先导个圆角吧，导个圆角，把这个圆角做出来，因为因为我拔模之后再导圆角，这个圆角是上下是一致的，我看了产品，产品上下不一致，所以我先先 首先是导圆角，导圆角怎么在哪里呢？先点击这个导圆角这个命令，然后点击一个边， 再点击第二个边，第三个边，第四个边，好这几个边之后点改一下这个数值半径改成五，那么五右端点角就出来了， 短线出来了，然后我们进行拔模操作，拔模操作，首先我们选择这几个面啊，这几个面我们因为学员是都是刚入行的，我们选择是单个就单个曲面，逐步选，不选择框，选了框，选这个命令， 呃，或者说这个是边界曲面，是这这这些高级的，呃命令后面慢慢介绍，先选择基本命令，点击这个 ctrl 键，按住 ctrl 键，然后把这几个面逐步选，全部选上啊， 全部选上，这样可以进行一个拔模操作，再点击这个拔模，然后这个面就选选完了，也可以，也可以，这样也可以，刚才操作不好操作的情况下，这样先首先点击拔模，点击拔模之后这个拔到拔模曲面，点击这个细节， 细节之后点击这个面，然后一个一个的每个面也是同步，同样这样的话按住 ctrl 键逐步把这个添加添加进来就行了。 好，这边添加进来之后点击确定，点击确定之后点击这个八莫曲轴，八莫曲轴我们选择这底面这个面，底面这个边，底面这个边，哈底面这个边，之后八莫的这个角度，我们可以先拉一下，拉一下，看一下， 看一下拉多大，这边是这样的话，我们选个五点五度，大概五点五度是这样一个 一个基本的一个这个拔模，那么然后点击这个确定好，这个拔模特征做完了。下一步我们做什么？做这个里面这一部分特征怎么做？好？ 接下来我们把中间这个特征做出来。首先第一步我们选择个拉伸命令，选择顶部这个这个平面，然后然后点击草绘式图，摆正这个角度，点击这个圆， 我们约束一下尺寸，尺寸我们输入一个三十三点三，三十三点三， 然后点击确定反向操作，切除材料，点击确定。 接下来我们对这个外观面进行一个建模，它的建模思路是还是一个就是曲面建模，首先这个是选择一个边界曲线，然后绘制一条 边界曲线修剪一半之后我们进行一个边界混合，混合之后去隐藏其他的面，进行一个镜像操作，然后显示基本操作，然后再实体化，接下来进行对这个刚刚刚做完的这个零件这个实体进行抽壳， 首先点击这个格体这个格这个命令，那么我们选择这个主体移，主体移移除的曲面，我选择这个下面这个曲面壁厚，我们选择一点五，一点五毫米， 一点五毫米哈，然后点击一个确定，那么这个壳就已经抽完了，然后我们把这个里面这个局面，我们要做一个 一个降密降低的一个处理，我们怎么做呢？还是基本命令，选择上面这个命令，选择 这个拉伸，拉伸之后草绘式图，我们点一下让它摆正方向，然后选择这个圆圆要盖着， 可以选择这个重合，给这个外圈重合，重合之后我们直接点击确定操作，打结对勾，我们这个输入一个参数三点 八五，好，然后反向操作，反向之后点击这个移除材料，那么这个材料就已经移除完成好， 然后这个这个闭后，一点五是里面的闭后，我们想让想让外面的闭后变成二点五，怎么处理呢？ 接下来就是选择点击这一个一个面之后，我们选择按住 ctrl 键，选择所有的这个临边的面， 林边的面，选完之后我们检查一下是不是选完了，晃动鼠标之后没看到所有的面都被选中了，选中之后选择这个迁移命令，迁移命令我们选择 一个毫米，刚才我们抽科抽的是二点五，选择这个一往里面填一个毫米，点击确定好这整个壳体，只有外面的一个壳是二点五，里面是一点五。 ok， 接下来我们进行最后一步操作，来做这个卡槽，卡槽用到的命令也是基本命令是拉伸命令，点击拉伸选择上面这个边， 然后草绘，我们依然点击草绘式图，摆正方向，选择矩形拉过来，拉过来之后 点击这个对称上下两个点，选中之后选择中间这个， 直接这样直接约束一下这个尺寸，这个选择一个二十，然后这边三十五，三十五， 那么这个七十也是可以对准的哈，我可以把它整数化，整数化之后点击这个确定这个按钮，确定按钮之后，我们可以反向先数个数值五毫米， 再点这个，点击这个箭头反向，我们选择这个切除材料。 好，点击完成，点击这个确定好了，这款零件就已经建模完成了， 你们学会了吗？还有想要学习的小伙伴没有？还有想要我带的徒弟没有？ 关注我，每天给大家分享一些结构设计建模的技巧，软件学习，带领新手小白快速入行，掌握一门生存技能，月薪过万。谢谢大家的关注， 关注我，索取原始详细建模过程，已经为大家录制完成了，这些系列视频已经是录制完成了，如果需要需要详细建模视频的小伙伴评论区留言私信我。

今天我们一位同学遇到了一个产品的拔模问题，这位置是一个扣位，很明显，那我们需要做前后模的叉窗和叉窗位，就是这个地方， 那我们这个面很明显它是同一个面，那我们需要做上下的触摸，来看一下应该怎么去做。我们跟大家讲两种方式，第一种直接使用拔模，第二种那我们可以使用偏移或者拉伸再做拔模，具体来看一下应该怎么去操作。首先让我们直接做移除， 基本上那这些都是前后模的纱窗，那我就只跟大家讲这个就可以了。这两个那我们就做拔模， 大概零点五就可以了。直接选这个面，那我们也可以直接做拔模，拔模球头选中它分割，我们按分割对象进行分割，参考这个点 再投影两边的线，上面的你可以画大一点都没关系。目前的话让我们出来两个角度，上面这个角度是控制下面的八米角度，下面的这个角度是控制我们这个的八米角度，那我们可以拉一下大概，哎，一看就明白了，所以这个地方输入零点五， 那我们再做个盘毛分析，大概就是这样的，使用第二种方法做偏移或者拉伸，选它直接做偏移，偏移下去一点，使我们整个面区分开来，草绘也是一样的， 就偏下去零点一就可以了，再直接做个拔模，也是零流，那我们来看一下有处理完没有， 那我们这个就搞定了，所以那我们需要处理同个面异形的，要往两个方向除膜的，那我们就可以通过这两种方式去操作。想要学习更多的曲面和结构知识，欢迎大家点赞关注！

今天我们一位同学，他想把红色面做成三度的薄膜角度，那我们来看一下，首先那我们能不能直接做薄膜呢？选择薄膜，薄膜去皱，那我们在这里做个面， 很明显它是拔不了弯啊，改一下它是不行的，为什么拔不了？是因为我们这个红色的拔模面，它是与我们这个面是相切的，所以拔的话它会一起拔，那我们需要把这个红色面单独拔模，那我们 需要把红色面跟这个面要分开，也就是不要做相切，那我们可以直接做一个小台阶， 那这小台阶那我们可以通过拉伸，也可以通过边界，那假如说那我们可以直接通过边界来做，也就是在下面这个 位置让我们画一个半圆，在上面这个位置画一个半圆，这个半圆可以向里面偏移一点点，让它有一定的错开，这样的话那我们就能达到一定的拔模角度。所以那我们首先把下面的这个草绘先画出来，参考选择同心圆， 接下来画上面的草绘，可以稍微错开零点二，那我们可以直接以这两个草绘做单方向的边界， 再从侧面那我们做一个拉伸，直接跟这个边界起面做合并， 直接合并再做实体块切除，切除完毕之后，那我们这个地方有小台阶，可以直接做倒角过渡， 可以稍微倒大一点，这边再倒角就可以了。想要学习更多的局面和结构知识，欢迎大家点赞关注。

大家好，我是纵横设计老王，今天我们一起来学习烟斗的建模，主要用到的命令是混合扫描好新建零件，选择草绘， 现在 top 面为草灰平面， 选择高端模式草灰线段，这里我们注意线段的位置，可以减少地润。平面的创建。好，标注尺寸， go to 位置十四， 高度三十五，好，标出水平的距离的尺寸。 一，标注六十五， 八十五好参考草灰线段， 当你倒眼角，眼角半径二十， 显示基础平面显示点，单击点， 我们单击曲线和平面创造基准点 好，当你混合扫描， 选择曲线，选择剪面，草绘剪面， 这里我们选择椭圆好绘制椭圆，我们以中心点和两边的方式绘制椭圆。标准尺寸 确定，插入界面显示点，选择点。继续草绘，这里我们继续草绘图原标注尺寸， 继续插入左绘， 这里我们继续以椭圆的方式走回界面，可以标注 两端点，伴你相等好，继续扫灰，插入洁面， 继续朝外吐烟，留着两轴相等， 具体 先保持模型。当你扫描， 选择 summer 的曲线，找回截面， 前面为指定为二等元， 确定就是材料 弹力拉伸，选择右端面为草灰平面， 站靠边 好，第三个找会员 标志，直径十五， 把线拉伸，那深度是四，据说材料确定 隐藏几种曲面，隐藏草根线段，嗯，当你把膜 选择斑驳曲面，按 ctrl 按键选择另一曲面，按击斑驳数轴 好，输入版本角度是五度， 按住导圆角，选择导圆角的边，选择完全导圆角确定。 您的点赞和关注是我前进的动力，欢迎大家点赞关注和收藏！

好，给大家看一下这个有一个拔模异常的一个产品啊，那学员说这个地方拔不动啊，这个白色的面啊，这里都拔不动，它是什么原因造成的呢？我们来试一下啊，来，就是这个面啊，你看这个面呢，我们点击拔模，正常的情况下呢，呃，我们应该是它是一个带弧度的，对吧？比如说我们先整一个夹胶拔模， 选中这个地方啊，选中上面的线，然后细节呢用这个鲫鱼规则的相切一整圈。好，然后呢我们来打开这个，好，我们给一个一度啊，你看你会发现这个时候呢就是加胶一度，用这种方式 咋直接成功了呢？对吧？好，这是这是用加胶的方式啊，但是呢加胶的方式呢，这是一个筋，很容易导致这个表面缩水，对不对？好，我们有没有其他的方式呢？尽可能的做到剪胶啊，万一呢，你做的不是很对，那么我们就是加胶容易，剪胶难，那对于外圈呢啊，拔模，你看外圈，我们可以选择底部， 然后呢相切啊，拔模方向就是用这个 table 面好，这面筋呢，我们依然给个一度啊，足以啊，好，外面呢是正常的，里面能不能用底部的去做剪胶拔模呢？这些是剪不动的，因为这这些它不是什么， 不是这个，这个，呃呃呃，圆润的线条，所以说呢，他没法这样去拔，那我们要做什么呢？我们可以提前把这个拔毛衣把删掉，我们可以提前去导一个凹角啊，比如说哪些地方没有的，我们去给他导一个小小的凹角，像这种凹角呢对外观也没有什么影响啊，我们按住 ctrl 好，这个地方呢给个零点五是不是？好，这一边两边都有啊，这个地方给给上凹角，这个地方也有一点点啊，他就会很顺了好，这个地方呢就感觉太小，我们到时候分别去选择吧分别去选择好，这边也给他选上，这边就给他选上，还有这个地方 好，这个地方也给他选上，那么这个地方呢就会变成一个相切的，只要你是导了哈喽转的相切，待会我们就可以用它去，但这个地方还有一个啊，这里，你看把这个地方呢给大一点点，给个二吧。按住 ctrl 啊， 呃，在这里啊，在这里，这里有一个，嗯，点错点错，撤回一步啊，没错，导圆角以后，导圆角以后就能拔毛了啊， 非常的顺啊，我们看到时候他底部的整个线条呢就会干嘛呢啊？就会就会能接的上啊，你看我们这个时候呢可以使用一个夹胶拔模啦，书轴呢，我们选择底部的线，然后细节呢一定要选择这个相切，一定要保证它是一整圈的啊，那么 那拖动方向就是我们模具开合的方向啊。好，我们同样去给一个一度，然后这样呢，他搞的啊，拔的模呢就是很均匀的了啊，你看像这种啊，不怕我们给个一度他早期的筋呢？ 呃，丢给模具是有些，你你你们可能你们公司的，呃，配合的磨场啊，会会给你去处理对吧？但是有一些磨场未必的啊，有些磨场呃他不会给你拔啊，那么老板又不可能说这个这个呃呃呃，要换一个磨场对吧？那有些磨场未必会就这样做，但是有些磨场会帮你全部拔完，确实会有啊， 好，我们再来分析一下啊，这个呢，那如果说啊，魔方膜厂这边不搞，那我们就得自己想办法处理，对不对啊？我们再分析一下，这个地方呢就很很顺滑了，我们刚给的是一度，对吧？我们分析一下一度，那还有局部的一点点，按零点九度去分析啊，这个地方出膜就顺滑了，那么这个地方还有一个， 呃，你看这里，这里还有这个，像这种呢，我们就可以单独局部的去拔啊，这个比如说这边这边呢就局部的也是选中底部的边 拔模，选择底部的这个线一定要用这个相切啊，他就会出的来，好拖动方向，依然选择这个推滚面 好， ok， 像这一点点呢啊，我们不怕直接给个一度啊，啊？他出模就非常顺了啊，确定好这一点点啊？敲点磨砂吧，或者说我们搞大一点，看能不能把这个地方呢给他做一个 三度啊？搞大一点点哇，这里大一些些 好，然后这边呢是同样的做法啊，我就不重复了啊，我就不重复了，这边好，那么这里还有一个细节呢，这个地方还有一个倒扣，这是非常不好处理的啊，这种他有一些有平面呢，有有一些有弧度的地方， 那哪个地方呢？就是在这里还有一个倒扣，发现没那么像这个地方呢，我们去做他一个切除，这个地方呢，他是做了一个比较厚的胶。

这个零件这个面是直升面，想要对它做点拔模斜度，该怎么操作嘞？那这个视频就一起来学习一下。想要对这个面进行拔模，那就需要确认好它是从哪里分形，上下这里有结构， 所以他并不是从这个正中间分行，他大概是这样沿着这条线上下分行，那就需要先移除掉这个圆角，接下来才会参考这两条直线和两边的这两个点， 中间做两条直线，两边用样条线衔接起来，这里做上相等约束，直线和样条线也约束相等，两边做两条辅助的直线，两边也做上相等约束，再把直线转化为构造线， 那这条分析线就做好了，再对这个面拔模拔模疏竹，选择这条线，选择拖拉方向分割，这里选择沿拔模疏柱分割， 两边都做一点拔模斜度，再来拔模分析一下。那这个面的拔模问题就处理好了，你学会了吗？记得关注再走哦！

从零开始学结构。大家好，我是欧公啊，上一节课我们有讲了一下拔模分析怎么去， 怎么去分析这个拔模的角度的，是吧？我相信很多人看了应该是也学到了，但大部分这个还是知道怎么用了，不会用的还是看一下你就知道了，只要一点是吧？一点这个地方调多少度 都可以看到啊？有几种颜色怎么样？那我们还有一种方法， 我，我上节课说满一百个赞的话，就就分享给大家，现在这么多天还是没有，还是没有满，我还是分享一下，就是我直接把这一条取向，直接把这条取向给抓出来，让大家看到这条取向是在哪个位置。 那么这个命令呢？他比较难找，在这个应用程序里面，然后这有个模具制造， 点了模具制造以后点这个轮廓曲线，点这轮廓曲线以后我们选这个零件，选完这零件他要你点一个方向是吧？我们选精准或者随便点个，点个都可以，点个方向朝上， 朝上就是说所有的那个往上走是吧？往上投影上去，他只要他就是抓分一下，你看他是不是就出来了， 他是不是这里就有一条，我们就知道他这里是从这里分，这里就是这里没有的，他就上去了，然后看这种看这种地方是吧？他就有一条蓝色的像在这个位置，那我们一般的怎么分模？那你一看你就知道 是吧？像这个孔你要蓝色在下面，他现在就是在这里分模了，如果他在上面的话，那就在上面分模了，对不对？ 这些边边角角就可以看到，哎？他这里在这个位置是吧？有点像，那我这里的话肯定都是出厚膜了，是不是？这个还是在有些时候还是有一定的作用的？在有些时候像做磨具设计的话，有些他他那种曲面啊， 就是不好，不好画的一些曲面上不好找，他这个一投影就有一条线，那我们就可以用这条线然后去扫描，知道吧？ 用这条线假如说这里我抓了一条线出来了，是吧？那我就可以用这条线去扫描， 因为扫描的话可以做他的做一个曲面出来，做他的裙边，做他的帕拉巷，然后帕拉庙，然后这样子的话就可以去分模，所以这个的话在有些情况下还是有一定的作用，大家可以试一下怎么弄出来。

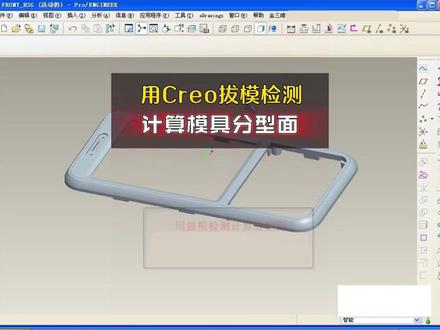

前面的一个视频来讲到了用我们用侧面影像曲线啊来检测我们的分析面，那下面我们我再来教大家用这个啊，那个啊，我们把膜检测啊来检测这个分析面。好，我们点选，把膜检测， 点选，我们随便抓住什么面，再点一下这个平面。好，那把注意把这点取给拿掉，这拿掉以后我们注意看画面上， 现在画面上有三种颜色啊，一种紫色，紫色的是前膜啊，那这个淡绿色的是后膜，黄色是代代表直升位的这种，那我们注意看一下我们前后膜，注意看这上面是前膜，不管它什么颜色，这是后膜哈， 那我们前后膜两种颜色分界的地方交界的位置，这个这一块就是我们的分形线啊，就是我们的分形线，前后膜两种颜色交界的位置就是分形线。好，那我们打开后壳，我们再进行检测，看看。 好前膜，后膜，前后膜两种颜色交界的位置就是我们的分型线啊，就是分型面的位置啊，就是分型面的位置。 我们再打开一款，我们再打开这款黑莓的前壳， 为什么呢？我要打开这款，因为这款相对于我们前面两个人来说，他要突出一点，他这样哈，他这样弯下来的，那我们试一试， 一样的给我们检测的很准确。前后模分型的位置， 前后模交界的位置，那么这个就是分型线啊，分型线，这也是认证了，我前几讲的就说我们把产品摆正，把零线摆正啊，看到外面最大一圈轮廓就是我们产品的分型的位置 啊，前后两种颜色交界的位置就是我们的分型。 好，通过讲的两种啊，一种是我们顶前模子下面的侧面影像取向和我们顶前模子下面的那个薄膜检测。我们啊，对于我们一个新手来说，我们可以很快知道啊产品我们的一个分型的位置， 对于我们做产品结构设计人员来说，我们不需要准确的画出来，但我们大概知道一下，就是说产品分型是在哪里，那就我们把这个概念搞熟了就可以，因为 我们不必须要知道的那么精，因为我们毕竟是做产品设计的，不是做模具设计的。

不是大产品的那个角度应该更小，而是大产品的角度应该更大，因为他会更难触摸，更深，就是这个模具啊，更深啊，就是角度是越大越好，反而相反，小产品你可以 做小的把磨角度，你甚至可以不把，比如说这些按键，这些这些按键的话你都可以，你不拔它也没关系，它只是这个侧边会不漂亮，能理解的到吗？ 我说了打磨的作用和目的只有两个，第一个就是让他顺利的出磨，就是出去的时候你不做这个斜度，他会吸在模具上，能理解吗？因为他这个，他这个是连料，冲进去的时候已经是跟那个模具连为一体了，这个时候你如果， 你如果那个，呃，就是没有角度的话，他就很难出那个顶针呢？会顶白啊，那所以这个角度一定要大，那如果是，如果是小产品的话，他轻轻松松就顶出来了，是不是很浅？他是，他就可以不用拔毛，知道吗？ 啊？对，很小的按键，因为他出膜不存在出膜的困难，是不是？你像那个小的按键，他那个边只有这么一点点，随便顶一下就出来了，对吧？所以，所以我们那个通常按键的话都会，就会就这个地方会拔毛，拔毛会给他，会给他搞出来，就是一路的这样 拔模你直接拔就行了。拔模的作用是两个作用，一个就是让他的模具能够顺利的出来，第二个拔模就是让他的表面更加的漂亮。

这个风扇怎么拔模？我们首先做一个拔模分析，来看一下它的出模情况，点击拔模，那 我们来看一下它的一个颜色很明显，那上面部分，那我们就可以走切模，那下面部分我们选这个位置，它就是一个倒扣，那具体分前面应该怎么去放置呢？那我们有两种方式，那第一种的话，那我们可以直接以这个点， 以一定的斜度让他往下走，直接拉到这个地方，那我们上面部分是前膜，下面部分是后膜，这个黑色线就是我们的这个分钱线也可以，那我们这样去操作，那我们 也是改一下，那我们也可以以这个点以一定的弧度慢慢的走到这边，好吧，那这个就是我们两种分型面的位置，那我们做的话，那我们就以第二种方式来操作，那本身产品它是一个正列的图层，那我们只需要把这个部分处理好， 那其大部分，那我们就可以直接透过一个正链得到我们想要的效果。我们有两种方式，第一种，那我们可以通过偏移再做拔模。第二种，那我们可以直接做拔模，来看一下具体应该怎么去操作。 首先我们来看一下第一种方法，通过偏移再加旁摩，偏移的话，那我们需要把后摩的部分先偏移下去，需要指定偏移的区域，那我们就需要给定一个基础平面，直接拉伸做出一个偏移的基础平面， 参考到这个点和这里，选中这个曲面，直接点击偏移，选择展开偏移选项，指定偏移的区域定义选它 参考的话，那我们就可以直接参考到这个点，投影我们这个线，把我们的这个稍微的划出去点，这样的话，那我们这里的时候就没有一个小的实体边把它划过去一点点， 大概就是这样的，点击一个对勾，那我们需要把它偏移下去， 假如说偏移下去，零点零五偏移下去不够深，偏移下去之后，那我们紧接着就可以直接选中我们这个偏移下去的曲面，直接做按摩 给定拔模曲轴，那我们可以直接做一个给面，点击基本面，选中它，再按住 ctrl 键选择我们这个点， 那我们就在这个位置就做了一个基础的面，以这个基础的面作为我们的一个拔模曲轴，也是我们的一个拔模方向，那我们就直接给定角度为零点五度，点击对勾， 这个完毕之后，很明显那我们这个地方太斜了，那我们需要让它垂直于我们的这个曲面进行偏移，它目前是垂直于草稿的，所以把这个垂直于点击我们的曲面就可以了， 这个来看一下，目前就是这样的，推下来之后，那我们就可以直接复制我们这些曲面， 选中这个复制的点击我们的几何整点做轴，整点显示轴 选中第一个做矢量切除，再做参考整点，这里隐藏一下。嗯，目前这个地方来看一下，好像有个这样的曲面隐藏一下，那我们再做个八毫米 c 来看一下， 基本上就能得到我们想要的效果，这个就是第一种方法，我们再看一下第二种方法，直接通过拔模得到我们想要的效果，直接点击这个曲面，选择拔模拔模去走，那我们可以选择上一步做的这个这种平面 点击分割，那我们选择按分割对象分割，那那我们目前它是以我们的这个拔模区域来进行一个拔模，所以那我们需要草绘我们的一个拔模的区域 这里，那目前的话，那我们只需要对一侧拔模，上一侧已经做好了拔模，所以说那我们可以在这里切换成指拔模第一侧啊，第一侧的话，那我们来看一下啊， 很明显不对，那我们再切换成第二侧，那很明显第二侧就是对的，那我们可以直接把这个角度稍微卡一下，你看一下，那我们就能得到防磨效果。很明显方向反了，那我们往里面走 零点五的防磨角度，点击对勾，那我们来看一下，就能得到我们想要的一个防磨效果。想要学习更多的曲面和结构知识，欢迎大家点赞关注。
