caxa电子图板如何改标注单位

c a x a 中怎么对标注进行更改？假如我们要将这个标注尺寸四十三点三九改成五十，我们可以点击工具栏中的修改命令，在下拉列表中选择标注修改， 然后选择这个尺寸，再敲击回车，在出现的对话框中，将基本尺寸后面的数值改为五十，然后再点击确定， 回到桌面可以看到这个尺寸已经改成五十了。

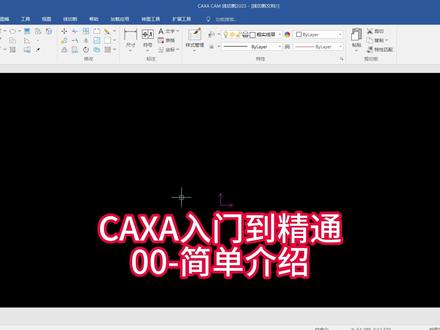

这是一款线切割比较常用的一款软件，叫做 kasa， 我 用的是二零二三版本，我们可以看到这个用户手册，里面写的很详细，续问快速入门，绘图功能、标注编辑功能、图幅图库打印设置工具都有， 也可以看到我们这个操作界面上面也都是有的。好，从下个视频开始，我来带大家一一地把卡萨这款软件从入门到做到精通，全部学习。

行为公差怎么标注呢？我带你做一遍。首先我们选择标注里的行为公差，选择公差代号，选直径，输入数值 基准，这样就好了。再看另外一种，同样选标注行为公差，选原跳动，输入数值基准，选择千锤位置。好了，你学会了吗？下期想学什么，评论区见。

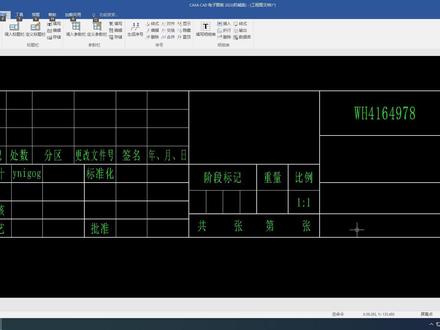

好，这节课我们来讲电子图办，他的一个模板啊的一个修改啊，首先我们双击这个，呃，电子图办啊，我们创建一个零件。 好，我们首先来讲解一下为什么我们要这个进行一个模板的一个修改啊？所以说我们打开这个图符啊，在这个图符设置里面啊，有一个对应的一些啊，一个图框的一个设置，以及图框啊图框 啊，然后标题栏啊，像这个标题栏呢，都是我们这个国标的啊，符合我们国标的一个设置的，我们直接点击确定，他就直接导入进来了啊， 啊，我们为什么进行一个设置啊？就是我们双击这个的时候啊，像这些啊，单位名称和这个设计人员啊，虽然说我们直接可以 手动在里面进行一个设置啊，但是如果我们实际啊，在制作这个图形的时候啊， 导进来，导进来之后其实我们这个设计员都是一样的，然后即以及这个公司名称也是一样的，我们直接可以在这里面进行一个设置好，这样的话就可以省略一些我们这个呃，制作啊图纸的一个啊时间，所以说我们啊 来看一下具体的一个操作啊，首先我们关闭他啊，关闭他啊，我们先取消一下，我们要把这个图纸删掉啊，删掉，然后我们点击这个掉入这个标题栏看一下啊，然后就是对应的就是国标 a 啊， a 国标。 我们看一下这个文件的一个路径是在这个位置啊，我们选择这个文件位置啊，就可以打开这个文件位置。好，我们先把这个文件关掉， 关掉。好，然后我们打开这个对应的这个位置啊，我们直接把它按住这个文件，拖动这个 solos 啊，啊，拖动到这个电子图板里面来啊，我们看一下，然后我们直接双击这样的一个啊 标题来，好，然后这里单位名称，我们直接在这里面进行一个设置号啊，设置号 好，然后这个设计人员啊，我们也在这里面进行一个设置号， 好，点击确定好，这样我们就把这个名称就设置好了，然后我们直接保存下这个，呃，标题呢？关闭他好，好，我们看了他设置好了没有啊？直接点击新建， 然后点击确定 好，然后我们再来调个图符啊，直接选择刚才这个标题的那个图符点确定看一下，这样我们就直接就把这个设计人员啊以及这个公司名称就直接设置好了。

c a x a 怎么更改标注的小数位数？ 画面中是两位小数，下面我们对他进行更改，点击菜单栏中的格式，然后点击下拉列表中的标注风格，然后选择编辑， 点击单位和精度相关，然后在精度里面选择三位小数，然后点击确定，然后点为设为当前，点击关闭， 然后图形中的标注自己就变成了三位小数。

好，上节课我们是讲解了这个啊，文字如何快速的转这个直线啊，这节课我们来讲解一下这个， 呃，像这种啊，我们这种啊，呃，这种标注啊，他直接把这个我们看一下，他直接把这个啊线都给挡住了，然后啊这个标注把这个我们这个线段啊，这个图 啊，这个零件的一个线段都挡住了啊，像这种情况的话，一般啊，我们是因为我们这个用呃卡塞电子图板做的一些文件，然后我们导导入过来的话，一般都会有这样的一个情况啊，都能这样的一个情况 啊，那这种情况的话，我们该怎么来把它这个让他这个线段显示出来啊？首先我们来 看一下啊，我们点选一下这个，我们可以看一下他啊，点选他啊，我们需要把这个 c h 啊啊，把这个属性框啊， 我们把这个属性框给它显示出来，然后我们选择这个线段文，然后这里面就有一个呃，关于这个，呃，我们可以看一下这个选择这个线段，好， 然后这里面的一个我们是有这个，我们把它往下拉啊啊，这面就文字这一项，我们可以看到这个背景，这里面我们可以把它改成这种啊，看一下啊， 我们直接把这个背景给成无，这时候我们看一下啊，这时候他就会啊，就把它更改过来了啊，更改过来了好， 就可以显示出来了，当然我们用格式刷啊，然后我们用格式刷，因为 a 把这个选中，然后把它全部框选啊，这样的话就把它全部手气就更改过来了，全部更改过来了，我们看一下那个就显示出来了，我们撤销，我们来回过来看一下这个原理， 他就是因为我们这个文字啊啊，他这个文字我们输入低看一下这个快捷键，然后输入一个修改，里面可以看到他这个文字 他填充的一个颜色，他默认是一个背景的一个。呃，背景色啊，填了一个黑色的啊啊个白色的，所以说我们只要把它改成五，确定这时候他就会 刚才过来的，然后刚才过来，然后我们再来标注一下这个尺寸，然后再来这里面进行一个标注看一下啊，再标注一个尺寸看一下， 不知道他就会显示出来了啊，就会显示出来了啊，不会挡住他啊，不会挡住他啊。啊？就是因为这个文字他有一个图层啊，他也可以提供一个啊图层他可以把它改成这种， 呃，黑色的，白色的，什么颜色的都可以啊？这里面是默认的话啊，所以说我们需要把它这个背景色啊改成这个五，这时候我们就会显示出来了，然后我们看一下这个填充，假如我们把它改成蓝色的看一下，他这时候呢就会是个蓝色的啊， 好，这就是他为什么会把底下遮住的一个原因啊，这个原因就是这样的一个情况。好。

个内轮廓的一个图形绘制及标注方法。首先呢，我们在软件上先把这个零件的外轮廓 给他绘制出来，也就是他的外径是 f 三十，长度为四毫米。我们同样的方式还是打开软件之后，点击常用里面的孔或轴命率， 然后鼠标靠近坐标系原点，点击一下向左输入它的外径是三十， 然后鼠标晃动啊，这个都变成三十之后输入它的长度是四十点回车，点回车。那我们的第一步呢，就把这个零件的外轮廓呢绘制完毕了。现在我们要绘制这个零件的内轮廓， 首先我们看一下他的内轮廓的第一个要素，是啊，大径二十八，小径二十五，长度为十五的一个锥度。 我们还是点击孔或轴命令，将轴的位置点击右侧箭头切换成孔，那么你切换成孔之后，我们再捕捉作為点，输入他的起始直径二十八， 中指直径我们看一下是二十五，长度为十五，中指直径输入二十五，长度输入十五啊，点击回车按键一次啊，那么此时这个坠度呢已经画完了。 第二个内孔呢，它是 f 二十五，长度为十五，那么我们需要把七尺直径也改成二十五，长度十五点十五点回车按键，那这里输错了哈，七尺直径十五， 好，我们重新设置一下，点返回键返回一下，重新把这个内孔画一下，再次点击孔破轴命令，点击一下输入大径二十八，小径二十五， 中指直径二十五，长度是 十五，点回车。那么第二个外镜呢？他是第二个内镜呢，是二十五，长度十五， 他如果这个数字在七十之间的位置，你点一下回车，他就上长度上去了，输入十五回车啊，那么我们剩剩下最后一个内孔呢，是这里没有标注哈，我们给他画成塞十， 长度呢是十毫米，七尺，直径十毫米，中指直径十毫米啊，长度十毫米，回车 好，右键退出啊，绘图，那么此时呢，咱们的内轮廓呢，就已经绘制完了，那么在内轮廓这里头呢，还有一个抛面线，就证明了呢，我们这个零件是被半抛开的，那他是怎么绘制的呢？ 啊，我们可以点击这里，有一个在常用里面啊，这里有一个叫抛面线， 然后选择抛面线的一个位置，也就是对象，这里错了啊啊，我们点标注 啊，在这里啊，在常用里面，这有个抛面线，不是点这个抛面线，编辑啊，点抛面线，然后他让我们拾取内环的一点，我们就拾取这个点左键点一下， 此时呢出现高亮状态之后，我们点回车按键，那么这个抛面线呢就绘制完毕了，下半部分呢一样再次点击抛面线，点击内环一点左键点击啊，这样没点击好，再再次点击一下， 就是我们要选这个焦点好点回车按键，那么此时抛面线就已经绘制完成了， 那么泡面线绘制完成之后，我们进行这个标注，首先这里外圆的位置呢，有个符号叫表面粗糙度，这个符号呢代表这个表面不加工的意思， 所以说呢，我们的标注就得点击标注，点击粗糙度， 然后这里基本符号点中间的位置点确定，点击这个外圆点一下，点击 esc 退出啊，那么这个 此表面不加工的这个符号啊，我们就标注完成了，那么其他的尺寸我们可以进行一一的标注，首先标注外径为 f 三十， 我们点击标注，选择快速标注当中的尺寸标注，选择连续标注，捕捉外圆上边下边，然后拖出来右键点前缀这里点 f 点确定 啊，那么同样的方式，这里还有一个大径是二十八，小径二十五，我们也标一下，点空格键，返回标注 右键前缀，这里否确定，右键退出。再次点击空格键，在二十五的这个位置，右键前缀，这里点一下点否确定啊。最后呢，这是一个十，点击空格键， 右键前缀 set， 确定啊，那我们内孔部分的所有尺寸就标注完了，现在开始标注长度，同样的方式，点空格键，返回标注啊，首先标注总长 啊，四十，好，然后点击空格键，再次点击咱们锥度的一个长度啊，这里是十五，再点空格键，把 这样的位置也标一下右键，那么此时整个的图形完成了绘制，下面同学根据老师的演示进行相关的操作训练。
