creo边界混合如何保证曲面相切

当我们在用边界混合的时候，在这个位置做相切的时候，他做不了相切，我们检查一下问题出在哪里，点击正上方的眼镜看一下这里的一个故障排出气，他提示我们在这个点出现问题呢，就是在这条线在这个点的位置， 他显示不相切，那怎么办呢？我们再回去把这条边去做一个相切，好找到这条草绘线进入到边际里边去。 然后呢我们让这条边和这里的曲面的边做一个相切，相切约束条件曲线和他做一个相切，我们会发现他没有反应，相切不了，那怎么办呢？我们在这里做一个中心线，捕捉这里的 顶点，然后做一条线，做一个中心线，然后在这里让边和这个中心线垂直，然后再选择尺寸， 标注一下中心线和这条线之间的角度九十度，在这个位置和这条线相切了， 然后我们再退出去去做边界混合，你会发现你这个边界混合他就自动自动做出来了，因为我们在线把有问题的这条线调整好之后，他就可以相切了，然后两边给一下垂直好，这个面就可以补出来了。

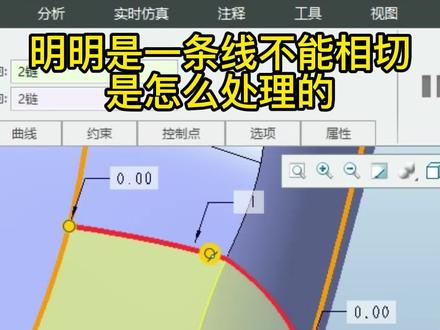

明明是一条线不能镶嵌，是怎么处理的？像这种明明是一条线不能镶嵌的情况，主要就是因为我们这个面有一点问题。我们首先看一下我们这个面，而这个面他在做比例的时候，这边他是自由的，所以自由这边的话，他这个区可能 不是很高，所以我们在做新面的时候，与这个质量不是很高的面在做相切，他肯定就会相切不了。那我们一般会怎么做呢？我一般会把这个面稍微裁掉点，所以我们可以做曲面做个拉伸裁剪，稍微裁掉一点点啊，瞬间拉伸啊，直接拉上去，我们可以裁一点点的，对对，做个对称拉伸裁掉，好吧？ 在我们直接做边界选他，还能选择选他，再选他，这个要做相接，对不对？包括这个也可以做相接啊，再选择第二个方向选他，再选他，再看一下，那么这样的话，那我们就可以做相接了吧？啊？这个就是我们不能相接常见的一些问题，我们一般会把这个面稍微画大一点点，留出我们财主的一个空间，好吧？

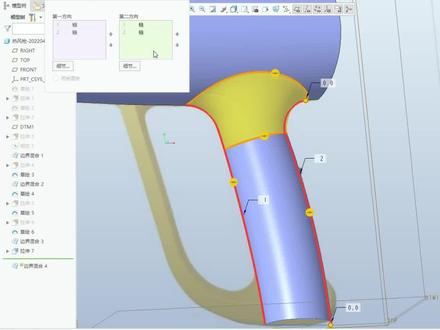

如何解决这个边界混合啊？不能相切的情况。我们先打叉退出拉伸一个面，把我们这个大面进行一个切除， 这里我拉一条线打勾确定拉伸出一个面，选择移出材料，选择，我们又切出来这个面。 ok， 好，再把我们这个呢把它隐藏一下， 再选择边界混合，依次选择对边，切换一下方向线，再选择相对的零点，我们再看啊，那么这样我们就可以做到一个星期了。 好，这里我们也做到相关的一个别墅打个确定啊。好，我们这个面呢就已经成功的进行了编辑混合。

老师，这个边界混合曲面怎么一直相切不了啊？明明就是一条线，那就是你曲面画的太小了，你来我教你。 像这种明明是一条线不能相见的情况，主要就是因为我们这个面有一点问题。我们首先看一下我们这个面，而这个面他在做边界的时候，这边他是自由的，所以自由对面的话，他这个区域可能质量不是很高，所以我们在做新面的时候，与这个质量不是很高的面在做相切，他肯定会相接不了。那我们一般会怎么做呢？我们一般会把这个面稍微裁掉点，所以我们可以做曲面做个拉伸裁剪，稍微裁断一点点啊，直接拉伸啊，直接拉下去，我们可以裁一点点，对外做个对称拉伸裁掉，好吧？ 在我们直接做边界选他安全分选他，再选他，这边做相接，对不对？包括这边也可以做相接来，再选择第二个方向选他，再选他，这样的话那我们就可以做相接了吧？这就是我们不能相接常见的一些问题，我们立马会把这个面稍微画大一点点，留出我们裁图的一个空间，好吧？

将切面混合到曲面工具可让您创建从边或曲面混合至相切曲面的曲面。 此工具对于在胰岛圆角的模型上创建拔模几何很有用，因为在这种情况下通常无法使用拔模特征。 例如，将切面混合到曲面工具可用于创建这个导圆角相切的锥形结合，以某一角度向下延伸到这一曲面。从曲面主下拉菜单中启动。将切面混合到曲面工具 要创建以恒定角度相切达摩的曲面，请从相切曲面对话框中 激活中间的图标，此曲面将在一个方向上从这个曲面向下创建。 定义完成特征后，请打开参考选项卡，在菜单管理器中单击相切练，然后选择这个倒圆角的相切边，然后单击完成 现在输入角度。在本视力中，我们将使用五度，然后预览几何，输入半径值，预览几何， 然后完成特征。请记住，用于创建此几何的工具位于模型选项卡的曲面组中。如果将模型显示更改为消音， 您将会看到刚刚创建的曲面特征的洋红色边，他并不是实体特征。要使这个几何成为实体，请选择曲面面主， 然后从编辑组中单击实体化，设置实体创建的方向，并完成特征。 现在，当曲面处于隐藏状态时，您将只看到实体几何。接下来，使用切面到曲面的工具用于创建这个曲面一侧的曲面。 曲面将从此曲线混合并与持倒圆角相切。 如果激活横截面，我们可以再次看到所创建的几何只是曲面几何，而我们必须使用实体化，将其成为实体。 将切面混合到曲面工具对于在胰岛圆角的模型上创建拔模很有用，即便该模型是由其他限定系统导入的。

想必大家都遇到过这种问题吧，曲面边界时无法约束相切，这里教同学们一招非常实用的相切修改技巧，学会了记得给我点赞哦！抽取一部分面的轮廓曲线延伸相切边失败的轮廓曲面两端使用通过点的曲线相切连接， 这里需要注意，连接的曲线都需要约束到曲面上，保证可以进行曲面的完全修剪，最后将曲面进行边界，就可以满足所需要的相切约束，你学会了吗？

大家在画图中肯定经常遇到不能相切的情况吧，这里正好有个绝招送给大家。首先进入样式命令，把不能相切的边用曲线描出来，中点位置给曲面相切， 再回去进行边界混合使用。我们刚刚在样式里面描的边百分百相切啦！

我们在画曲面的时候，经常会遇到一些倒错的问题，我们来看一下这个图到底发生了什么？从这个边界来看，我们预览把这个故障排出去打开， 那么显示的是也就说这根线与这根线之间是不相切的，那么我们遇到这种情况呢，首先先分析一下到底是不是相切的，选择这个连接，选择这根线，按 ctrl 键再连上这根线，从这个分析的结果可以看得出来， 他是相切的，对吧？也就说这根线是没有问题的，那么他为什么还会相切不成功呢？其实原因很简单，有时候呢他刚好就是卡在了这个连接处的这个位置。接下来我们来看一下这个解决的方法，首先呢我们把 这个线给他附近逼近一下这边，这条线也给他附近逼近上， 好确定这个面，我们选择他给他做个延伸，就是往后面延伸一点，但是呢发现这个面呢，他现在还是一个完整的，就跟上面是连接在一起的，我们呢给他做一个修剪，选择这里双向保留， 再选的这条边呢，给他做个延伸，往后面延伸延伸一点就可以了。然后我继续选择边界，选择我们后面就是逼近的这条边，好再继续这条边呢，我们给他做个修剪吧， 修剪到这里，这里呢也给他做个修剪，修剪到这个位置这边给他个垂直啊，选择中心的这个面， 这里给他一个相切，对了，现在能够看得出来啊，他已经相切成功了，所以说当我们遇到这种问题呢，我们先 先学会去分析，对吧？那么分析出来结果没有问题啊，我们可以调整一下他的一个位置，就完全可以解决这个问题。好，如果说你有更好的方法呢？可以在评论区留言。

哈喽，小伙伴们，今天又来分享一个曲面的入门案例，效果就是这样，非常的简单，主要是分享眼种不同的做法，一起来看看。首先我通过旋转分别已经做出了主体和摆设的基础形状，接下来就是中间的过渡处理， 直接利用拉伸做一个矩形的曲面，把中间要和把熟衔接的区域才切出啦，切除完之后再来看，那他就是这样一个大的六边面， 通常我们是考虑中间加一条线，左右各分成五边之后再取做面，做面之前当然底部缺少了的曲线要做好，我这里是直接用造型里面的平面上的曲线，两边都是叶数为曲率，让他过渡的更顺畅一些。 然后中间位置利用直角面和旋转面做相交线，再用直角区线中的通过点的区线连接起来，末端与相交线做相切约束，当然也可以尝试约束成继爱， 不过区线回弯曲变形比较厉害，还是不行。下面就是做面的第一种方法， 就是最常规的五边拆面，直接搭对绞线，继续通过点的精准区线沿线一组对角点区线做好相切约束，这样就能做第一个四边面的边界换合， 但剩下的部分继续拉伸才切成这样一个四边面，然后再来一次边界换合，这就是最经典的五边面拆解方法，做出来效果还是不错的。 接下来第二种方法，进入造型选曲面，熟练选择这条边，接下来跨念按住 ctrl 依次选择这两条边某端超出的部分修剪回来，这样就能生成一个曲面，其实也就是扫描混合弹类似效果 上下的部分，再同样的用拉伸切成四边，同样用边界混合再做曲面补上来他就搞定了。当然做这样的效果还有其他方法，比如这样两条边边界混合做面， 两侧再分别切成四边去补也可以。关于曲面拆解，大家一定要多尝试才会形成条件反射，记得关注再走哦！

你这个产品其他地方都很好触摸，只是这一个地方局部的话直接就做垂直的就行了。然后就是内部剪一定要拔，那拔的话拔毛的话有几种方式，一种就是就是拔毛，第二种方式就是你可以可以做曲面去， 就做一个斜的面的，如果你能拔你就直接拔就行，不能拔就做一个切的就行，切掉或者是加相，加相相剪都可以，是吧？ 只要在那个能除膜的范围内，他是就是一个，一个是固定那个，固定那个硅胶，还一个就是就是安装硅胶的安装孔方便，把那个把这一块扣上去就能吻合上。
