CASS如何生成纵断面纵坡度

南方喀什生成中端面，打开南方喀什会有处理。展开高层点，建立 tdm， 由图面高层点生成，选取高层点绘制等高线，等高距选取零点五米，在图中多段线画出线路工程。中线 工程应用绘图断面，根据等高线或者根据三角网断面图比例横向纵向都填，一笔一千，选择断面图位置，点击空白地方生成断面图。

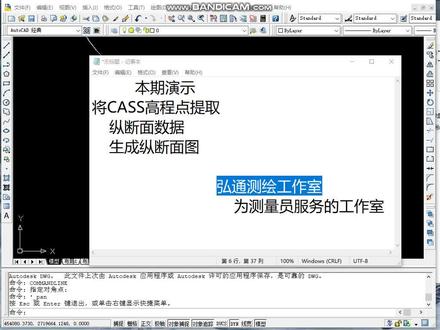

各位车辆朋友们大家好，本期红通车汇工作时为大家演示一下。将电视高层点提取成正断面数据，并分成正断面图。 我们打开对地图，这是一条河流的中心线， 中心线上有密密麻麻的高层点，如何将这些高层点做成正个面图， 我们需要一个小插件来实现。首先我们将插件 加载到 cd 途中，然后输入命令正断面的第一个字母，回车 指定正段面数据保存位置 保存是否提取属性粉刺不提取，因为图面上没有 默认佛。 输入绘图比例，我们采用一比一千绘图，直接回车， 横向比例回车 请输入 容许侧点偏离中心线距离。我们在踩点的时候有部分侧点偏离了中心线，我们可以将它过滤， 我们采用默认值零点一米回车选择道路中心线，选择这个白线指定气垫里程我们默认零。 请选择正对面范围的高层点，我们框选所有的高层点， 总共找到了两千五百三十二个 右键确认 程序，开始计算 指定正断面绘图位置，在空白处点击 啊， 此时我们可以看到正断面绘图完成， 标注每个特点的数据，我们可以关闭它。 然后我们来看一下正对面数据， a 店是底层，地垫是特点的高层， 这个还可以利用南方开始读取，再生成南方开始的断面样式。 现在我们通过改变绘图比例来让更断面更明显一点， 在调整中红比例之后，我们可以看到正断面的坡度起伏更加明显。 好，演示完成，谢谢大家的观看。

如果说的有不正确不严谨的地方呢？大家多多执政。首先第一个就是 case 十一，好像无法通过这个坡底的高层点和坡顶的高层点直接算出 坡度，因为我发现 case 十一好像没有坡度计算功能。第二点， case 十一的话，如果你想在这个道路中断面线上按照纵向坡度比去计算和标注这个高层点的话，好像也是不行的，好像 case 十一也没有这个功能，哈哈， 接下来呢，我试试看用三连 map 能不能处理以上这两个问题。 先用 case c 打开一个实力数据，这是一个基坑土方的实力数据，以至基坑底部和顶部范围线，那么用底部和 顶部范围线上的高层点求边坡坡度，也就是两点的坡度。那么在 k 十一的工程应用菜单里面呢，好像是没有直接坡度标注这个功能的，那你只能是先求取两点间平面的距离， 然后再根据高差算出边坡坡比，这就是两点间坡度的一个标注。 好，那么我们再接着打开第一个实力数据，这个实力数据已知道路终端 和纵向坡度，那么想求中装点的设计高层，然后呢？在 case 十一的工程应用里边，那我们看到啊，也没有直接计算的这个功能。那么接下来我启动三点 map 软件， 同样打开刚才那两个实力数据，我们一个个来去验证。首先点击工具箱断面工具下拉菜单，选择两点坡度标注，选择坡底点，坡顶点回车， 然后就计算出了坡度和标注放坡方向。那么接下来我再试试看三点面谱能否做纵向坡度计算，我们打开这个数据，点击纵向坡度标注， 看命令行提示，选择中断面线，选择起点， 起点的设计高层呢，这里输入三十三回车指定终点坡比是一比五十回车 选择高层点的生成方式，这样就生成了中装点选一，这样以二十米为间隔，纵向坡度一比五十就生成了高层点。以上这两点或者说是这两个功能的差异化吧，应该说是三点 map 有 case 十一没有的， 以我严谨来说，也不是说 k 十一他没有，只是说他不能够直接去实现这两个功能，可能需要其他方法或者是通过第三方的插件才能够得以实现，可能就没有三零 map 用起来这么方便。

成功已经绘制的中断面图，如何才能批量生成中断面图框？我们使用 kiss 自带的图纸分幅来实现，具体我们的软件中操作一下。好，我们来看一下桌面，这个图纸就是我们形成的一个中断面图啊，这个是我们形成的一个中断面图， 如何来形成我们右侧这样的一只单张的重断面图呢？啊，这个是可以进行一个批量的一个处理，而我们选用工程应用下啊，注意看一下，这里面有个会重断面图啊，会重断面图里面啊，会断面图里面有一个绘制断面图图框啊，我们选择这个，选了过后，他让我们 他提示我们选择我们左下角点啊，一定要选择我们这个整个中断面的左下角点啊，尽量靠近我们这个图纸啊，选了过后，让我们选择右上角点，这个右上角点呢，一定要是包含整个中断面图，如果说你选择这个中断面的内 啊，他会提示我们没有选择选择完整，他会弹出啊，就是有错误啊，我们选择在右上角选了过后啊，第一个是选择保存的一个文件路径，就是我们形成单张的一个图纸，他可以形成单张的 cad 图啊，我们选择一下保存路径，我们给他保存在桌面上啊， 你选择保存在桌面上，这里的一个啊，宽度尺寸呢，就是结合我们打印的一个图纸，比如说你是 a 一图纸或者是 a 二图纸啊，我这里就演示一个 a 二图纸啊，它的一个宽度就是五百九十四， 它的高端，我们 l 图纸它的一个高端是四二零，但是我们这个实际需要的一个高端是五二三以上啊，比如说我这里给它输入一个五三零，实际上这个是需要进行一个调整，我们在这里啊，我们的一个纵向比例是需要对它进行一个调整的啊，因为这个它是没办法给它完整显示出来啊。下方的一个图纸 边缘的一个搭建，比如说我这里就给他输入一个二十啊，待会可以看一下图纸重叠部分啊，我们也输入一个二十吧啊，或者这个输入一十，你也可以输入零啊，就是不不重复显示，就是上一张图纸和下一张图纸啊，他是直接连着的，没有重复显示啊。好，后面这个是图纸的一个名称， 中断面图，中断面竣工图。啊，好，这里的测会人员，我这里就没有去写了啊，就随便写了一个一二三。好，我们点确定，点了过后，他让我们指定我们生成的一个位置，我们点这里随意点一下啊，点了，我们来看一下啊， 好，相应的。成功这个上面呢，显示的是有一点异常的啊，正常情况下这个相邻的图纸跟图纸之间是分隔的，不会是这样紧挨着的，就像上面这种啊，由于成功在这个 电脑上它的一个版本有一点问题啊，也是 kiss 十一的啊，这个注意一下，它是紧挨着的啊，呃，先前的一个重叠显示就是这里啊，比如说我们这里是 k 零，呃，加二四零，它会在下一个啊， 在这里他有一部分是重复显示的，比如说我们在这个位置已经过来了一段，对吧？啊？注意看一下啊，这个是二四零，往右侧走了一段，但是在这里他又 回退了一部分啊，这个要注意下，如果说是填写的是零呢，他就会像这种啊，比如说三八零和后面这里的一个啊， 你看三八零过后，他是不是接着四百的一个位置，他就直接连接在一起啊？他这个参数你们可以去尝试一下啊，测试一下。好。还有一个就是生成在桌面上的一个图纸啊，刚刚成功这里生成的时候啊，没有去新建一个文件啊，所以说他在 图面上就形成了很多的一个图框，就是一张一张的啊，随意的可以去打开看一下啊，这个里面呢就是单张的一个图纸啊，大家就注意一下这样的一个方法，这个操作你学会了吗？关于软件的其他使用问题，请在评论区留言。

兄弟们好，我是江苏赛威良工，上一个视频我们聊到了断面法，土方测量， 利用场地断面，然后计算土方量的，那那个视频呢？他是利用一个是里程文件和设计文件 这两期文件来计算的，这里所说的设计文件啊，不是严格的 那种，就是设计文件，然后我们前面的视频已经收到了他，其实呢他是一种生成的一种数据文件，这个大家一定要明白，那他的设计文件是如何 进行编辑。我们前面的视频也讲到了，大家要把这些视频综合起来看，那今天我们就聊一聊什么呢？ 首先我们大家看一下上一个视频，我们讲到的他的一个断面图，这是一个横断面图，有心系的朋友，爱学习的朋友可能发现了，哎，我们这 第一期的断面的和二期的断面他是没有香蕉的，而且呢他的这个评剧是一样的，那为什么呢？ 那就是因为我们把他的一个横断面刚开始按照他的范围线剪切掉了，所以说 那我们就没有这种相交的这种情况，而且呢我们这个视频中也没有形成到一个坡度，那有的兄弟就会问，哎，那我如果这个坡度有坡度的是怎么算呢？那今天我们就来看一下 具有坡度的我们怎怎么计算。我们现在切换到另外一个图， 我现在打开了两张图啊，在这里要给兄弟们再说一个小窍门，我以前画图的时候，那时候置换另外一张图啊，通常 就用显示这上面有进行切换的。那现在给大家说一个快捷键啊，可触键加 不见，这两个键同时按就进行切换了啊，这个是比较方便的啊，大家看一下，我这个是 地形图，是一样的，他的范围线是一样的，然后中线是一样的，就这一张图。那我们今天就来学习一下 如何计算有坡度的。那首先呢，我们还是要生成里程文件，这我们计算突发量很多，第一步骤要生成一个里程文件的，只有通过生成里程文件之后， 我们才可以在图上画出他的一个横断面，声称里程文件 有松蛋面线生成，我们有松蛋面新建，然后选择他等分，我间距还是五十米吧，基本上我这个他这个松蛋面长度是不到一百米的，然后 横断面他的左边一边长度大家要估计一下，打个比方说我这个长有五十米，那你要多输入一些，我这就输入二百米，故意输长一点 左右都是二百米，你过会要计算在坡度的一放坡，别不够用的。 好了，我们这第一步已经做好了，那第二步呢，我们要设计 切个边际线，选择他的横断面，横断面我们大家看一下，我这上面是基本上高成了四十三，这是三十六啊，这个是差不多是三十，那我就统一说一个吧， 统一输一个三十八，让我选择他在横断面。 这个呢是比较麻烦的，前面的视频也到教大家了，要他的一个是设计文件是怎么编辑的，我就不说了，这个我们是演示一下 三十八，你这个设别的也可以，我统一都设三十八吧，然后再选这个三十八，三十八都输为三十八。 大家练习的时候也要像我这样，你选择锻炼，不要选择太多太多了，你练习麻烦，那我就好的确认 这第二步了，那第三步呢？第三步我们就要征程他的一个文件，然后选择一个中单边线， 呃，根据图上高声点，这个上一个视频讲到了图上高声点和坐标数据文件都是一样的，然后生成的里程文件也名 好了，我还是里程文件，一 里程文件对应的数据文件名 好说，就念一 好了，现在我们第三步文件已经生成好了。第四步我们就要进行一个场地断面的一个绘图，那里程文件就选择我们刚才做的一个里程文件。 横断面设计文件呢？那就选择我们的一个设计文件，这个不是严格意义上的设计文件，这点大家要清楚， 这个坡度下面的我现在就不改，然后过一会呢，我再教大家，大家看一下这边这个道路，这个参数， 这个现在都是输入不了的，这是我们进行一个道路跟面时候是有的，这一点大家要注意，这绘图比例我还是都输入一千。过会我们为了方便给大家量距离比较的时候看一下，就教大家 纵横断面啊，都是设为一千 好了，这个就选择他的位置确认，然后再选择他的位置。 我们大家看一下我这一共有三个端面，我刚才特意选择了他的一个第二期的，就相当于我们施工完毕的一个高成为三十八， 那三十八呢？就会出现我们的设计面比原始地面第一个是低的， 第二个是高的，第三个是高的啊，这个就特意给大家看一下 他的坡度，刚才是一比一，我没有修改，那现在呢？我还是把他的设计参数修改一下。前面呢那个视频也有 说到了，我们断面发同样测量中有一个修改设计参数，那我就用这个三为例，然后选择断面， 大家可以看到了左边的坡度是一， 我把它修改成二，我们过会看一下啊，左单坡限高是什么？叫做左单坡限高，我现在不说，我爷数为二，左坡见宽，我数为五， 那左二级坡度我就收回四。大家过后一看图形，就立刻明白这几个名词到底是什么意思， 那右边的呢？我就数一二三好了，那我修改好了，我们确认看一下， 大家可以看一下，他这个图已经变化了，已经形成一个二级坡。这个呢，场地断面和道路断面，大家一定要注意一下，我们顶多 可以有二级坡的计算，那如果你三级坡，四级坡，我们下面还有一个任意断面，这个以后会跟大家说。 大家把这个稍微记一下啊，左边的坡度是二，右边的坡度是一， 然后左单波限高是二五四，然后一二三，这个大家记一下，过会我们再解释，按照图解释。好了，这已经有了，那我把它得都标注一下 左右，那就不要说 这个在中线，左边的是左，这个在右边的是右，大家可以看一下，我们左坡度 是一比二的，那这个是两米，这个是四米，他这个坡度是一比二的，这个大家左坡度，这个就明白了啊，这是我们第一个坡的， 那左单坡限高呢？左单坡限高是两米， 大家知道是哪个吗？那可就是这一个高度，就相当于我们第一个坡的高度是两米，坡肩宽，第一个坡下来之后，这一个平台， 这个叫坡肩宽，这是五米的，大家看到了啊，五二级坡，那就是一比四，那就是这地方了，那我就也不给脸大家看了， 就是就是，就是这个意思，那这边的呢，我们是做坡度，这个坡度是一比一， 然后左单波限高，那这个地方高度是一，然后坡肩宽这个是两米，然后二级坡，这个是一比三， 这样一说，大家一下就把我们这个设计的几个名词解释就明白了。 这个让大家对比一下啊，你把你的一个设计的一个参数， 设计的一个参数，然后记一下，然后这个名字想一想，然后再对比一下，把这个修改成一。 还有一个那如果我们开挖的时候，我不算带坡度的，那我想做一个垂直开挖的，其实呢，这个要垂直开挖的，和我们上一节课那个就是很相像了，虽然我们那个图不是一个封闭的，他是 一期的一个断面和二期的一个断面，他的水平距离平距是一样的， 只不过是图上没有展示出来，那我要如果想图上展示出来呢，那我就把它修改一下就可以了， 修改设计参数，然后选择，然后坡度一比零 好了，这样大家就可以看到了，这样就修改完毕了。 那最后，呃，如何计算土方量，那我我就不教大家了，这个就和前面的是一样，这样一说大家应该心里明白了吧？就是如何我们在图上修改一个断面的一个设计参数， 这个大家一定要明白啊，这个是经常会用到的。好，今天就聊这么多，也是周末了，祝兄弟们周末快乐。我知道我们作为测量的 兄弟们对周末可能是不太感冒的。呃，因为像我们工程人员周末是很难休息的， 但是像我们有好多做监测的了，还有好多撤回公司，不是做施工的， 他们还是能修到的。好。兄弟们，感觉这个视频不错，就请点赞、关注和转发，江苏赛维一路伴你同行。好的，再见。

大家好，我是车会良工，本期视频来分享一下使用南方 case 软件绘制道路重动面图，员工给大家分享的都是一些在日常生产中经常使用得到的知识点，谢谢大家点赞和收藏。首先打开我们一个南方 case 软件，然后再打开我们今天的一个案例数据， 这个我们可以看到这个是一个地形图和中线的一个数据，一个地形图，然后这个是我们在上期视频中已经处理好的一个横断面一个数据，我们打开看一下，这里是离中离中桩的一个距离，然后对应的高长，然后这个零零，这个是中桩 中装，然后这里是高层，然后这边也是，这里是离中装的一个距离，这个是高层关掉，然后这个是中断面的一个数据格式啊，这边是中装里程，这是里程号，然后最后面这个是高层点 啊，每一个中装对应的中装的一个高层，好，我们关掉。首先我们把这个图层打开 啊，这我们可以看到这个就是我们在上一期视频中已经绘制好的一个横断面图啊，我们看一下这个是我们一个设计的一个中线，然后这条就是我们一个横断面线， 好，我们现在一样在工程应用这里，然后找到绘制断面图，然后根据里程文件确定，然后我们选择我们这个中断面的数据，然后点确定 好，这里一样根据自己一个自己一个需求进行填写这些东西就可以了，那这里把它放在位置，然后这些都是根据自己一个实际的要求进行填写就可以了，然后再点确定好，然后我们这个好，这个中断面图就绘制完成了，我们看一下 这里是零号装，零号里程对应的一个地面高层，二十号，四十六十啊，一百二，一百二十五，如果你中间有加装的话，这里也会显示出来的。 本期视频就到这里，感谢大家的观看，谢谢大家。如果大家有什么问题的话，可以在视频下方进行留言和我进行交流，谢谢大家。

首先调出纵顿面设计对话框，然后通过控制按钮对变破点桩号、变破点坡度、变破点半径进行自动取种设置。程序内置了多种的取种精度， 用户可以按照自己的实际需要来选用。 接下来选取正对面设计起点， 依次插入纵动面变坡点。如图中所示，变坡点桩号和坡段的坡度都已经按照事先给定的精度标记出来了。 最后，用户可以通过实时修改中切线长的修改方式将数据线标记出来， 也可以通过选用半径的修改方式将数据线标记出来。 当然，用户还可以直接通过对话框输入数据线的半径。

接上一集，我们上一集已经复制了这个对应的这个道路中线啊，以及这个恒大里程文件，包括这个恒大面线对应的这个桩号和这个原地帽，这个高层， 也包括这个对应的组装坐标表格、曲线要素表格都废置。好了，我们这一节讲一下什么废置这个一面图啊，也就是对应的这个中大面线，咱们工程应用里面有一个废中大面线，有一只坐标， 根据里程文件根据等招线，根据三角网这四种我都给大家讲一下区别。下一节给大家讲一下，所以这个设计性， 我们直接点工程应用会断面图，根据已知坐标点选择对应的这个道路中线，有图面高深点，我们采集的这个间距二十啊，一般就是二十米一个段面嘛， 这里咱们考虑相交低物，或者考虑线上接点选也可以，不选也可以，因为这里是中单面图，影响不大，咱们选择对应的这个中单面图的这个位置，然后点确定 对那个中断面线，就啊绘制出来的，我们可以看一下啊，零零零零二零零四零零六零，这个红线是这个原地貌线，他是一个上坡啊，然后一个下坡， 等会看一下这个登高线，这里是二十一，然后这里是二十七，他是经过了山顶，然后又到山上下来了， 是这样的一个线性，所以说是基本上是吻合的。咱们再来讲一下第二种 工程应用，非常明显有里程文件，咱们选择我们刚才 生成的这个里程文件，选择定的这个位置点确定可以看一下，这种的话我感觉没啥用啊，比较散。 三二零啊，三二零的这个位置，然后三四零的这个位置不讲了，这个这个看的 本身 kiss 他是一个嗯， d 级加上土方的这个软件啊，设计这个道路的话，他是可能就是不是那么的全面。咱们再讲第三种 会做面线，有整张线，咱们选择这个中线，同样的咱们选择这个位置右下角，然后点确定跟刚才线是一样的，但是这个装号的话 他会比较稀疏，他是根据这个整条线然后复制的这个一面糊 来讲一下。第四种工程应用会做面图，根据图面三角网， 我们还是选择这个道路中线，然后选择对应的这个位置，然后点确定这个的话也会比较散，因为这个三角网的话他没有那么的连续性，基本上都是差不多，但是对应的这个线性大家可以看一下，先上坡再下坡， 总体来说啊，根据这个坐标生成这个逆面图他是比较好的。咱们再来看一下配坐标线，有已知坐标点， 选择动态面线，有图面高整点咱们按时然后点确定 绘制出来的基本上的线性都是一样的。 然后咱们下一节给大家讲一下这个会设计线。

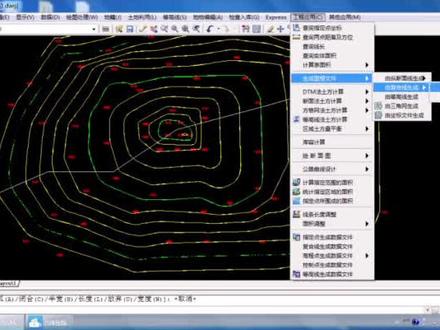

五十四万多个高程点，二十多公里的道路生成里程文件，我的插件只需要三分钟，你呢？需要多长时间？据说这么多点可以让 cas 运行三十多个小时直至崩溃，你要不要感受一下 这么酸爽？你来演示一下。打开最新版的 cas， 十一点零点零点八，据说这个版本是我上一个视频发出后，官方随后更新的。点击工程应用，点击生成与成文件，点击由纵段面线生成，点击生成选择纵断面线。这里要说明一下， 如果使用 cas 的这个功能，必须将横断面线加上 cast 编码九九二零零零，并且将纵横断面线做成一个编组，也就是 group 编组。选择完成，弹出声称里程文件对话框， 选择已知坐标获取方式，点选坐标数据文件。在数据文件名一栏打开高成点数据文件生成里程文件名，选择要保存的里程文件位置和文件名，里程文件对应的数据文件，选择保存路径并输入数据文件名，点击保存 断面线差至间距输入。二、其实里程输入相应里程数值，这里我就不勾选输出 x o 表格了，据说勾选之后更慢，点击确定进入漫长而无聊的等待，莫与神器的称号应该是这么来的， 只能加速一百倍，没办法，更快了，分钟都用秒的速度来走了 快一个小时了，进度条应该有百分之十了吧，实在等不下去了，用任务管理器强行结束吧。 接下来看看插件的效果吧，全程不加速，做完也就三分多钟吧，为了节省所有小伙伴的时间，我做了两倍加速，想看最终效果的可以耐心看完。 评论区有下载链接，需要的小伙伴可以下载使用哦。插件目前仅支持奥特 k 二零一六六十四位，不懂怎么用的可以在评论区留言，谢谢关注，我们下期再见！

case 中坡度的定义和计算方法？在 case 中计算土方或进行放坡时，常常需要用到坡度，这个参数如下所示，在土方计算中需要用到坡度。 在 case 中坡度定义为坡角的正确值，如四十五度的坡应该输入为一比一。若只知道坡降和平距，该如何计算输入坡度呢？ 如下，三角形中对坡将平距等进行了标记，此处坡角是指 坡面和水平面的夹角，坡将是指坡顶到坡底的高差， 所以计算过程为，一比坡度等于坡降除以平距，坡度等于平距除以坡降，坡度即为 case 软件中坡度处的输入值。如下面的实力， 若设计图上只标注了坡顶和坡角高层及放坡方向，可以采用下面的步骤进行计算。首先利用工程应用菜单下差距两点的距离， 以获得坡顶和坡角的平距为二四点零幺三米。接着计算坡降等于坡顶高层减，坡角高层等于四零点二五减三，三点幺二等于七点幺三。故坡度等于平， 除以坡价等于二四点零幺三除七点一三等于三点三六七九。 在进行输入的时候还要注意是向上放坡还是向下放坡，以免发生错误。以上计为 case 中坡度的定义和计算方法。

横断面图的生成，很多工程朋友不会操作， what？ 来看一个实力演示，利用南方 case 将原地面图在平面图当中生成对应的 断面图，这是一个管区的平面图，这是现场采集的管区的原地面三维数据，接着我们将原地面数据展入平面图当中，点绘图处理展高层点，确定，找到对应的原地面数据点，打开点确定， 可以发现原地面数据能够将平面图完整的覆盖，我们先删除高层点，接着来看一下对应的平面图，这是管局的中心线， 这是对应的管局开挖或者回填的一个边线。接着在生成断面图之前，我们先来生成里程文件点，工程应用点。生成里程文件由中断面线生成点新建，注意左下角的提示，选择中断面线。 生成里程文件有三种类型，第一种是节点，第二种是等分，第三种是等分，且处理节点我们选择等分，外面的间距选择二十米左右的宽度，我们可以设置长一点， 因为等下还要进行一个剪切点，确定好，注意看，那么横断面线就全部生成完成，多出的部分我们来对它进行一个裁剪点。工程应用生成里程文件。断面线生成，这里有一个剪切点击，选择中断面线， 选择需要切割的边线，点击，那么多余的横断面线全部删除完成，接着我们就可以来生成对应的里程文件点。工程应用生成里程文件点生成，选择中断面线， 选择已知坐标点，坐标数据文件就是我们采集的原地面三维测量数据点，打开生成的里程文件名就是我们需要保存的里程文件，保存到默认的路径下面，取个名字叫原地面 里程文件点保存里程文件对应的文件名，我们也给它保存下来，这个数据就是根据原地面测量数据类 插的断面线上的高层点，我们也给他保存下来，底层文件 d a、 t 数据点保存，接着点击确定 好，注意看，这样里程文件就生成完成，同时断面线也进行了一个标注，这是 k 零加零零零， k 零加零二零， 一直到末端 k 零加六三九点八。好，接着来查看一下生成对应的横断面图点，工程应用断面法图方计算，点击倒入断面， 选择对应的里程文件就是我们刚才生成的里程文件点，打开设计文件没有，我们先不填点确定没有设计高层是否继续绘 四点四，设置一下比例，一比一千点确定指定横断面图的其实位置，点击好，这样我们就可以发现横断面图就绘制完成了。从 k 零加零零零，最后到 k 零加六三九点八，这个线就是生成的横断面线， 为什么这个有宽有窄呢？我们可以看一下，因为很多面线在进行切割的时候，他是有不同的长度，在这个里程的时候是最宽的， 这样就根据原地面测量数据生成了对应的断面图，接着再来将生成的里程文件的 it 数据给它展露进来，点绘图处理长高层点确定，找到里程文件 dat 数据点，打开点确定好，注意看，每一个 断面线上面都有对应的一个高层点，这个高层点就是根据原地面的三维数据进行内插在断面线上的高层点， 假如我们管渠施工完成以后，再一次测量了完成后的三位数据，我们同样的可以生成对应的里程文件，然后点工程应用断面法投放计算， 添加断面线以后，然后就可以进行两断面线剪的指纹计算。 ok， 断面图的生成就和大家演示到这里。

大家好，这里是测绘制鬼针，今天给大家介绍一下如何利用南方 case 自动绘制送盆断面。我们首先点到绘图处理展高终点， 我们随便点一个四页数据，以这个为例， 然后假如这个数据它是一条我们的河流，一条小河的一个断面图， 当我假如说这里是他的边界，把他的边界画出来， 放远一点吧， 让我们把它的这个中心线找到， 在地文编辑下面有一个求中心线，然后选取两两两条线，自动求取中心线，我换个颜色，找出一只红色。 那我们先从现在开始生这个倒面图，点击工程应用生成里程序键新建 我们这里以等分夹出十米吧，那我们这个可以汗水填深长一点，那么就会自动绘制。自动绘制之后我们要进行一个修 修减哦，边线要大于这个范围，线大于他等会否修减， 然后选中里程文件充电位，生成剪切，因为这外面没有数据了。然后假如说我们的岸边在这里，那么外面的这个断面线是我们不需要的，我们进行一个剪切，选择中断面线，选择剪切边缘， 选择重要面线，选择剪辑边缘版本。很好，我们的这个重要面就生成了， 然后再进行一个生存里程，点击生存，然后图面高层点生成，然后这里我们选中 随便命个名吧，加数是一。这里如果是有坐标文件的话，可以选择坐标文件，然后我们图方便，有很多时候就直接选取这个图面高中点， 然后文件你聪明，随便命名一个小鹿啊啊啊保存。然后这里有我们的一个内插方式， 如果你是有这个地形图的话，那么肯定要勾上这个，但是我们这里没有第五，所以说可以勾取，可以不勾取，这无所谓。那么我们这个叉子的间距，这根据你的比例，我们啃小一点的话要精精准一点， 那么我们选择为两米，选择确定，可以看到我们在里 里程文件已经生成，这个数字代表的是零离场，这是十米一个，二十米，三十米，然后每十米一个，旁边的这个八十五点七二是他的中专高层，就是这个点，我们通过图面高中点内插出来的一个高种， 我们一直到最后可以看到是八十九点九点六七二百二，那么我们看一下我们生成的生成的这个文件可以双击打开啊，以文本打开， 在这个我们可以看到从第一根断面的这个横，这个拼音就是横断面啊，这个断面数据 degree 开始零，然后一 一第一根断面，然后左边二十八点五四八米，然后到了这个零中桩八十五点七幺七，我们可以对应一下，八十五点七幺七， 到左边看一下，左边是八十六点六四五米，为了让我们大家更容易理解，我给大家验证一下，门亮过去二十八点四八米， 二十八点五四八米，然后高层，这里的高层，然后有这个数据，我们就可以生成我们的比如断面线，那么还有一个文件是什么呢？还有一个文件是 是我们刚刚生成的 t t， 可以打开看一下，可以看到它是由我们图面上所有内插两米，一个内插出来的一个点，那么我们关闭他们的心，然后现在生成断面线，这里断面线有很多种方法， 那么有我们的断面，道路断面，场地断面，任意断面，那我们随便选取一个，在这里我们只讲断面生成，然后后卫节我们再讲图方的计算，再讲到这些的区别。当我们选取里程文件， 选到我们的 e， 然后设计文件，如果有的话要勾上，没有的话就不选， 然后 beats 我们调到一米一圈，这样的话和我们量取的才一致，然后这里填个两百啊，三百都可以啊，因为如果如果间距小的话，他很可能会不重叠。然后点击确定没有设计高层，然后我们还是绘制 这里，然后选出选择是绘制中断面，像我们随便点击一个位置，这里也可以调相应的比例， 我们再绘制这是重断面线，那么我们再绘制横转横断面线，然后这里可以比如说改成我们的木正颜色， 然后就绘制出来了，我们可以看到这个每一个断面线的一个一个一个一个断面线 啊，今天就给大家讲解到这里，这就是如何用蓝方 case 自动生存横中断面。那么下一节我们再讲断面的统房计算，谢谢大家。

纵段面带数据成图，点开纵段面成图， 因为经常的我们就说要实测这个动端面，实测数据跟设计数据进行比较，生成一个对比图，我们把已经实测过的这个单门图导入， 好看一下这个数据结构，第一个是点号要编码，第三项是 居中值，第四项是庄号，第五项是高层，这里选的是南方，开始测试， 为你选装好高层的是就是用 tst 模式进行转换，导入之后 点一下确定 好，我们看一下这断眉线 到面前这个蓝色的就是侧线，这个绿色的就是就是说是实际的这个纵横数区线好看一下这个底下的 一整装后设计高是地面高层高差，高差就是实测与设计的， 实测的与设计之间的差距，坡度 真不要输。

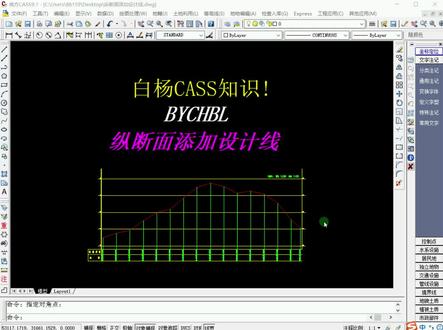

大家好，今天给大家介绍一个插件中断面图的一个制作，那么他生产的成果就是这样子，他有点号，高层中号，包括他的这些间距啊，高差，还有坡度等等这些信息都在我们这个图上标注。 好。接下来我们用插件来生成一下这个图的，我们先加载一下插件 applod 命令，好点击它进行加载， 加载成功之后，他会提示我们会计命令，我们只需输入会计命令，然后设置好这些信息，那么这里有些选项，我们先看一下绘制带横线的这种，他绘制出来的效果是什么样的， 那么他绘制出来就是这种的这个比例的话是可以调节的，那比如说是我们横向的，我们用一圈啊，那么我们中向 的因为太高差，起伏不大，不好看，我们可以改成这，然后也可以绘制带网格的这种情况，我们看一下绘制带网格的情况是什么样的， 那么他绘制出来就是这样子，他带了这样的一些格子，因为这个比例不一样，我们把这个关一下就好看了，那么他绘制出来的就是这种带格子的这种 好。至于标注的这一个，那么他可以标注什么呢？你看目前标注的是中号和我们的这个高层，也可以标注点号的，也可以不用标注，也可以申请不带格子的 好，那么不带格子的时候，他就是这样子的，就是我们的这里的这个格子和横线都不需要的情况下，那么他就生成这样的一个图。
