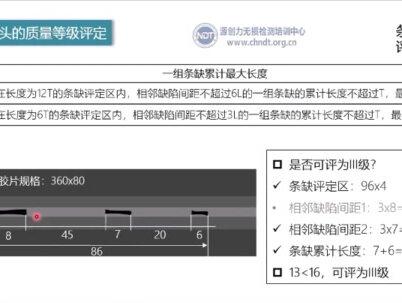

大家好，石油化工安装检修技术资料结算孙波，今天我将为大家解析热力管道无损检测射线 rt 是 否严格以及射线 rt 合格等级。希望通过我的分享，让大家对热力管道检测有更清晰的认识。 下面我正式开始介绍本次热力管道项目分析基于两个项目的原始设计图纸，它是质量控制的源头依据。核心检测要求严格，百分之一百射线检测每道焊口都需检验，且需达到二级合格，判定依据为 n b 每 t 四万七千零一十三点二杠二零一五，这是权威标准。 这里呈现了两个热力项目图纸，分别是项目一和项目二。这两个项目图纸是分析热力管道设限 r t 合格等级的关键依据，它们包含了检测范围、合格等级等核心检测要求，为后续的检测和质量判定提供了基础。热力管道设计一套复杂标准体系，保障工程质量。 城镇供热管网设计标准确定通用原则。供热工程项目规范明确底线要求。城镇供热管网工程施工及验收规范，把控落地质量， 例如专项规章和标准，解决特定难题。热力管道无损检测合格等级判定设计图纸引用的 nb 每 t 四万七千零一十三点二二零一五，无追溯依据。 c j j 二十八二零一四等规范各有规定。 三个射线检测标准不等价。 g b 每 t 四千七百三十二级等约等于 nb 每 t 四万七千零一十三点二三级。因特检机构用 nb 每 t 四万七千零一十三点二三级，因特检机构用 nb 四万七千零一十三点二杠二零一五可用其二级高带低。 这张速查表将 g b 美 t 四千七百三十点二二零零五、 g b 美 t 一 二六零与 n b 美 t 四万七千零一十三点二杠二零一五的等级进行对照。此前提到，不同标准对热力管道无损检测合格等级判定有不同要求。 此表能帮助我们清晰对比，准确把握各标准等级差异，对保障热力管道焊接质量意义重大。我们参考石化行业标准，热力管道设计温度一百二十摄氏度，压力二点五 m p a。 而同类工况温度小于四百摄氏度，压力小于四 m p a 下， 行业规范通常仅要求设限检测三级合格，本项目却要求二级合格，显著高于石化行业标准，足见热力管道安全门槛之严苛。图纸要求的 n b 美 t 四万七千零一十三点二二零一五二级合格是热力管道室外焊接的最高质量等级。 此标准本身严苛，且室外环境受风雨、温度等影响，难以达到室内焊接条件，常熟管道一级合格成本极高，所以二级合格堪称室外焊接质量天花板。通过刚刚的分享，我们清晰地看到本项目热力管道设计标准的严苛性，其二级合格要求堪称室外环境焊接质量的天花板。 这不仅体现了标准的先进性，更彰显了我们对热力管道安全的高度重视。在室外复杂环境的治理下，我们依然坚持高标准，这是对行业负责、对安全负责的体现。在此非常感谢大家的聆听与关注， 如果您对石油化工安装检修结算有任何疑问或者合作意向，欢迎随时联系我，我的电话是一七七零三七九五八七零。让我们共同期待未来在石油化工领域继续以高标准、严要求推动行业的安全与发展，为社会创造更多的价值。再次感谢大家！

六种非缺陷回波产生的原因和判定的方法。第四种，下表面的变形波，探头发射出超声波，声束经过下表面会发生波形转换，产生纵波，然后向上进行传播，经过焊缝的上表面反射， 然后原路返回，被探头接收。它的特点就是深度位置一般位于伊斯反射法，然后水平位置一般位于焊缝对侧的母材或者是焊缝的边缘。 判定的方法可以采用不同的 k 值进行扫查，会发现它的水平位置和深度位置都发生了变化，或者在焊缝的对策进行扫查，会发现水平位置发生了变化，又位于焊缝的对策了，或者我们可以采用 一比一作图法和深层计算法来进行计算。第五种，上表面的反射回波，探头发射出超声波，声束经过焊缝的下表面反射，然后向上进行传播，经过焊缝的上表面或者焊纸，它又会进行反射， 超声波会原路返回，被探头接收，它的水平位置一般位于对侧的母材中。 判断的方法也是可以采用不同的 k 值或者探头对策进行扫查，和变形波类似， 也可以采用一比一作图法和深层计算法进行验证。如果根部反射波、下表面变形波和上表面反射波同时存在，这就形成了山形波。第六种， 上表面焊指的回波，探头发射超声波，声束经过下表面弓箭进行反射到对侧的焊指，然后被焊指反射，原路返回，探头接收到回波。它的特点 显示的深度位于焊缝表面或者说近表面，水平位置位于对侧的焊指部位。 判定方法可以采用手战，而后去拍打这个位置，回波会发生跳动，也可以采用一比一作图法和生成计算法进行验证。也可以在汉风的对策进行扫查，能够发现这个回波，但是它的回波是由对策的汉指发生的， 所以它的水平位置是不会重叠的。六种非缺陷信号回波产生的原因和判定方法已经全部分享完了，如果大家不明白，可以在评论区进行留言，关注志哥下一个视频，我们继续分享经典的超声波检测案例。

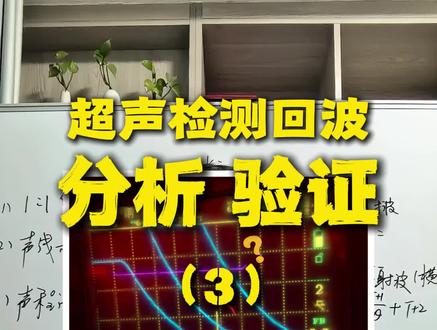

这个回拨是不是缺陷，我相信有百分之九十的人可以回答出来，这不是缺陷，他是怎么产生的？我相信百分之九十的人不知道怎么去分析这个视频我要分享两个回拨分析的思路和两个验证的方法，大家一定要收藏，反复的观看。 第一个分析思路叫一比一作图法，我们用一比一的作图方式画出被检对象的结构、形式、尺寸以及探头的位置。第二个分析思路叫深线适中法，用直线表示超声波传输的路径，包括主声束、扩散声束以及变形波。 一比一做图以及深陷式中法。推荐采用 cad 画图，采用一比一做图法和深陷式中法，可以得出几个回波产生原因的推论。接下来我们要对这些推论进行进一步的验证和分析。 第一个验证方法叫生成计算法，首先采用计算的方式算出各个推论的生成值，然后以仪器显示的生成值进行比较， 如果哪一个推论它的伸展值跟仪器显示的伸展值相同或者相近，那么说明这个推论是最接近事实的。 接下来我们采用第二个验证方法叫手拍打法，可以通过一比一作图和深陷适中法了解这个回波它经过的反射面，然后采用首占偶合记去拍打这个反射面，如果回波发生的明显的跳动，那么就说明这个推论是真实的， 这就是一套分析和验证回波的系统性方法。回到视频的开头，我们通过上一个视频缺陷判定的方法，可以得出这个回波他不是缺陷产生的。 接下来我们要对这个回波产生的原因进行分析，首先采用一比一做图法和深陷适中法，可以得出四个推论，第一个推论就是由焊缝下表面反射， 第二个推论就是由下表面反射，然后再经过上表面反射。第三个推论就是经过下表面产生了一个波形转换，然后再由上表面进行反射。第四个推论就是由上表面的汉字。这四个推论哪一个正确？我们只要通过生成计算法， 通过计算我们知道第二个原因，它产生的深层是八十三点二，是跟我们仪器显示的深层是一致的，说明这个回波产生的原因就是推论二。 接下来我们需要采用第二个验证的方法，通过这个图示，我们知道回波会经过下表面反射，接下来我们只需要用手蘸火机去拍打这个位置， 如果回波发生了明显的跳动，说明我们推的是正确的。如果大家对这个深层计算法没有弄明白，可以在评论区进行留言， 或者说大家在日常检测过程中遇到哪些没有解决的问题，也可以在评论区留言，我看到之后会第一时间进行回复。关注志哥下一个视频，我们继续分享超声检测常见的六个伪缺陷。

今天分享的这个案例啊，非常奇怪，我相信你肯定没有见过，在我知道结论之后，完全颠覆了我的认知。我们来看一下这个案例，方形铝合金超声检测， 当纵波子弹头位于这个边缘，并且有一半伸出去的时候，发现了一处回波信号，我们换另外一个 这个直探头去检测，检测数据没有发生变化，然后将这个探头至于对侧也是伸出一半，没有发现回波信号。基于上述两点，我们可以初步判定这个回波信号不是缺陷， 到这里我们就可以出具一份合格的报告。但是对于好奇心很重的我们来看这个回波信号，一定要把它搞清楚它是怎么产生的。 推荐一个办法，我们可以采用手站和额记，然后去拍打，当我们拍打这个对侧距离端头五十毫米的时候，有一排刻字，其中有一个 t 字刻字，我拍打这个 t 字刻字的时候， 波幅发生了明显的跳动，那么我就得出了第一个结论，纵波直探头发射出超声波，它具有一定扩散角，然后下扩散角， 打到这个 t 字被 t 字进行反射，探头接收形成的这个回波。这是我的第一个推论，我们可以采用一比一作图法和深层计算法来验证我们这个推论对不对。 我采用 cad 画图画出来，它的距离是九十点一四，而仪器显示的深层是一百八十二点三，这两者是不匹配的，所以推论是不成立的。 我们再仔细看一下这个数据，一百八十二点三跟九十点一四接近两倍的关系。 我们知道铝合金的纵波伸伸速是六三二零，横波伸速是三幺三零，这也是接近一个两倍伸速的关系。所以我得出了第二个推论， 直探头发射出横波，这个时候不是纵波了，是横波打到这个 t 字母，被 t 字母反射，探头接收，形成了一个回波信号。我这个推论对不对？我们可以通过刚才的这个一比一作图和生成计算法来计算 仪器，他刚开始获取的声速是纵波，声速六三二零，所以我们要把它换成等效横波生成。 我们可以采用这个公式去算出来，等效生成是一百八十二毫米，这个生成跟我们刚才仪器显示的一百八十二点三是基本相等， 所以初步的去验证了。我刚才第二个推论就是直探头发射出横波，然后被 t 四伏反射，这个推论是正确的， 当然这也是初步的推论，我们还要进行下一步的验证。我们采用了一个同规格的这个铝合金，在距离端头六十毫米刻了一个槽， 用同样的方法去检测这个客潮，我们同样可以发现这个回波信号，回波信号显示的是一百九十三毫米， 然后我们同样的用这个等效公式去计算我们这个等效生成，仪器应该显示的生成是一百九十三点九毫米，跟仪器显示的一百九十三毫米 几乎是吻合的，所以再次印证了我们第二个推论，直探头发射横波，这个推论是正确的。那么接下来我有两个问题要问大家。第一个问题，直探头为什么会发射出横波，并且这个横波的角度啊 挺大的，这是第一个问题，第二个问题，如果不是横波，那么这个 t 字刻槽跟这回波到底有什么关联呢？这两个问题我至今没有搞清楚，我们在评论区进行探讨。关注志哥，下一个视频更加精彩。

我手头上有很多现场检测的无损检测案例，一部分是我自己现场检测总结的经验，另一部分是同行朋友发给我的，我们共同讨论的结果。我挑了一部分发到我的公众号上面点赞转发数据都很高， 另一部分还没有来得及和大家分享。后续我想通过视频的方式，挑一些这种的经典的案例继续分享。 这些案例有一部分他的答案虽然得到了解答，但是他很有代表性，同时对我们现场检测也很有帮助。 也有一些案例，他的谜团至今还没有解开，所以我想通过视频的方式和大家继续探讨，我们共同来解开这个谜团。当然还有一些这种案例，完全颠覆了我的认知范围。 大家看我身后，我特意准备了一个白板来分享案例，以后他就是我的老搭档，我们共同的努力，持续输出有价值的内容。关注之歌，我们案例分享不见不散！

这个回波是不是缺陷？如果你真的掌握了这五种缺陷判定的方法，你就可以快速准确的回答这个问题，并且你的超声检测技术水平可以超过大部分人。 第一个方法叫知己知彼，在检测前，我们一定要详细了解备检对象的相关信息，比如检测焊缝的时候，一定要详细了解焊缝的结构形式，木材的厚度、材质以及可能产生的缺陷类型， 这样才能有针对性地进行检测，有效避免非缺陷信号的误判。第二个方法叫波次法。 回波可以分为直射波和依次反射波及以上波次。如果发现一个回波信号，它是由直射波达到的， 并且它的水平位置和深度位置都是位于汉梦中，我们可以大概的判定它是缺陷回波，因为直射波中它的结构、反射波、变形波的干扰因素非常少。如果发现了一个回波信号，它是由一次反射法及以上波次达到的， 可能是缺陷，也有可能不是缺陷。我们可以采用下面的几种方法进行判定。第二个方法叫不同 k 值法， 采用不同角度探头进行扫查，角度相差十度以上，如果能够发现这个回波信号，并且它的水平位置和深度位置基本相近，可以判定它就是一个缺陷信号。如果不能发现，或者是说这个水平位置和深度位置不一致，那么可能不是缺陷。 第四个方法叫不同位置法，探头可以在不同的位置进行扫查，比如像汉风的对侧或者对面进行扫查，如果能够发现这个回波信号，并且它的水平位置和深度位置能够相匹配，那么说明这个回波信号就是缺陷。 如果不能发现这个回波信号，或者这个水平位置和深度位置不相匹配，那么他就可能不是缺陷。上述几种判定方法可以解决大部分的应用场景，但是对于特殊的情况下，需要具体问题具体分析。 第五个方法叫不同检测法，有条件的时候可以采用其他方法进行验证，优先推荐采用射线检测，其次托付的最后相控证。在日常检测过程中，可以参照上述的五种速危方式来判定缺陷， 并且加以改进，形成一套自己的一个思维体系。思维方式大家如果有不明白的内容，可以在评论区留言，我会第一时间进行解答和回复。关注志哥下一个视频，我们继续分享回拨信号的分析和验证。

这个视频将会教会你如何快速准确的去判定一个缺陷，并且分享了一个非常实用的缺陷分析思路，以及如何去验证你这个分析结果是否正确。我们以这个案例为例，梯形焊缝 k 型的坡口 探头位于副板上，进行扫查时发现了一处回波信号，我们量一下它的水平位置，发现它位于一板的母材中， 并且同类焊缝都存在这种情况。那么我要问第一个问题，这个回波信号是不是缺陷？我相信百分之九十的人都可以答出来，这不是缺陷。 那么接下来我又问第二个问题，这个回波信号是怎么造成的？我相信有百分之九十的人没有去思考这个问题，他是怎么产生的。推荐大家一个分析的思路，叫一比一做图法，我们可以采用画图的方式， 用一比一去画出这个结构焊缝以及深线的传播路径。比如说以这个 t 线焊缝为例，探头发射出超声波，它会经过 一板的底面，然后反射到坡口上面，又会被坡口反射至探头被探头接收，从而形成了这个回波信号。那么我们这个推断对不对？ 推荐大家三个这个验证的方法。第一个我们叫计算生成法，采用这个生成 跟我们仪器显示的生成能不能匹配。如果大家采用 cad 去画图的话，我们就不需要去计算了，只要去 把这几个数据标注出来， cad 测出来数据是一百五十三点六，去单边生成的话，要除以二等于七十六点五八。 我们还考虑到在探头的位置的测量误差以及结构的厚度偏差，所以我们认为七十六点五八跟仪器显示的七十九点六 这是相近的，这个推断可以证明他是正确的，这是第一种方法。第二种方法叫拍打法，我们采用手刹耦合剂去拍打超声波会经过的这个反射面，拍打的时候超声波会发生跳动，那么说明 我们这个推论也是正确的。当然也可以采用其他 k 值的探头，如果其他 k 值的探头测出来，它的数据跟 原来的探头去比会发生变化，那么就说明我们这个推论也是正确的。 总结一下这个案例，我们遇到这种情况的时候，第一点一定要保持一个好奇心，要刨根问底，要去追究这是怎么造成的，而不仅仅停留于在是不是缺陷，要去分析这个缺陷如何去产生的，这是第一个，第二个 去分析的时候，我们就可以采用一比一的作图法去分析，这是非常有效的一个分析方法。那么分析来之后呢？我们会得出一个推论，这个推论对不对我们还需要去验证，可以采用计算生成法，也可以采用手拍打法，或者是说采用不同的 k 值。当然 对于对接焊缝或者其他类似的焊缝，我们还可以采用射线托付等等这种方式去验证。好这个案例我们就在这里关注志哥，下一个视频更加精彩。

这个红色的就是无损检测员的高级证书，那这个证书零基础能不能考？他分几个级别呢？今天一个视频给你讲清楚。 首先呢他是分初中高三个级别的，每一个级别都有不同的用途，那我手里拿这个红色的呢，是报名人数比较多的，今天呢一个视频把他的报名流程以及报考条件，多久下证这些具体的问题给大家讲清楚。 首先这个报名是线上报名的，你只需要提交资料，我们整理好之后统一提交给学会，然后统一开通课程，统一学习，统一考试就可以了。 那报名条件呢，实际上也非常简单，如果说你已经工作了，提供工作证明就可以了，如果提供不了工作证明呢？提供学历也是可以的。 那这个证书考试通过之后呢，大概一个半月左右证书就下来了，下来之后我们直接给你包邮到家。所以从报名到拿证整个流程还是相对来说比较简单的。如果说你正想考一本这个证书，随时找我吧，加油！

大家好，今天给大家讲清楚中国机械工程学会无损检测培训取证完整流程是什么？第一步，报名与资格审核。先对照学会要求准备身份证、 学历证明、工作经历，填写报名申请表等材料，在学会授权培训中心线上或线下报名机构审核通过才算报名成功。第二步，参加正规培训，按 iso 九七幺二标准完成。规定学时分理论加实操 理论学原理标准安全规范实操练设备调试检测操作缺陷识别报告填写。一级两级在授权中心培训， 三级在学会考试中心集中培训。第三步，统一考核。培训结束，参加学会组织的考试，分理论笔试和实操考核，理论考基础与标准 时参考现场操作与结果判定两级还要编工艺卡，两项都合格才算通过。第四步，成绩公示与发证。考试结束后，考试机构评卷汇总成绩， 学会审核公示合格人员由中国机械工程学会无损检测分会颁发资格证书， 国内通用，国际护刃。第五步，证书管理与换证。证书五年有效期，证书到期前按要求线上申请继续教育，填写换证，保持资格有效。 简单总结，报名审核、系统培训、统一考试审核、发证、到期换证，一步都不能少！

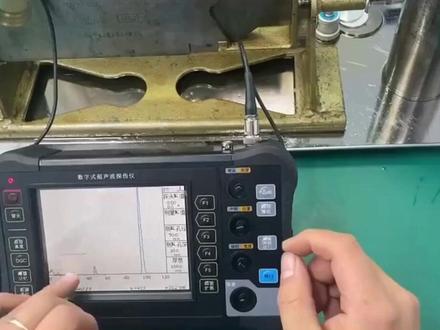

常规无损检测的基本原理，我们用一句话概括，不把东西切开、不弄坏、不拆烂，就能查出里面有没有裂纹、气孔、夹渣等毛病，就叫无损检测。通俗理解， 常见四种常用方法用处，压力容器、管道、钢结构锅炉、特种设备，保证安全，防止断裂爆炸。

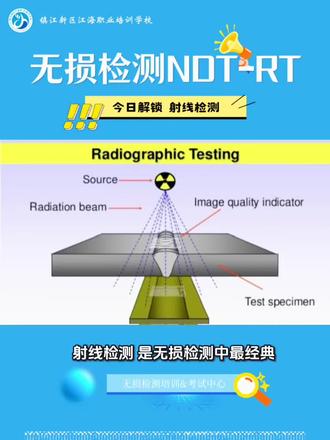

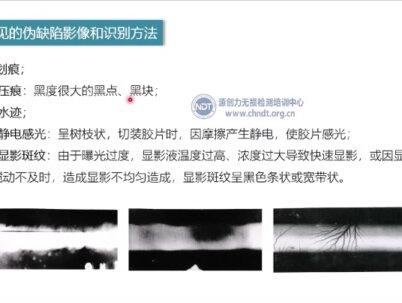

无损检测师爆料焊缝 r t 碳伤时，这几类缺陷一出现，工程可能直接停摆干无损检测的你，是不是也遇到过胶片上的迷之黑影？今天把 r t 拍片原理和缺陷识别讲透，这是射线探张机发射，射 线穿透焊缝后在胶片上成像，黑色小点是气孔，焊到中间的黑片区是夹渣，而那条笔直的黑线就是致命的未焊透。更可怕的是，裂纹细如发丝，却能让焊缝报废。 但气孔夹扎在一定范围还能容忍未融合裂纹，那是碰都不能碰。作为老检测人，你在现场遇到过最离谱的缺陷是什么？评论区说说你是怎么快速处置的？
