这是用 aot 制作的施工图纸，尺寸、材质标注和节点图制作都很简单。我们回到 su 里，给模型一个剖切面。移动剖切面到合适的位置作为立面图纸。我们打开了 aot， 导入刚才保存的模型，先调整整体比例。我这里是选择一比四十 移动式口框，裁剪出需要展示区域部分，复制多一份作为材质标注。先取消勾选正交 在适口框内，我们可以对模型进行随意角度旋转，获取你想要的最佳角度。下面我们就可以开始进行标注了。

啊，那这节课程呢，我们再讲讲我们 leot 如何进行我们的这个系统设置啊，那么 leot 的系统设置呢，在我们这个编辑命令啊，最后一项使用编号啊，那这里面啊，就会打开我们 leot 这个使 系统设置面板啊，那我们第一项是应用程序，也就是我们的默认的图像浏览器，默认的文字编辑器和默认的表格啊， 那么我们第二项呢就是我们的备份啊，这个可以根据大家的需要啊，你可以勾选保存时创建备份文件啊，我这里面是取消的啊，也可以自定义你自己的保存时间啊。 还有一个呢就是文件夹啊，那么这里面改定了我们勒奥特模板的文件夹啊，解切布的文件夹和我们组 填充的文件夹啊，那么大家可以根据这个路径啊，找到你的这个文件夹位置啊，他设置了两个文件夹啊，两个文件位置啊，都有我们的这个模板啊，也都有这个解切布啊，那么图案贴出呢，只有一个位置啊， 还有一个就是常规根据需求制动渲染 seo 模型，那么如果你勾选上这个，那么他运行时候会慢一点啊，但是如果你不勾选上，那么 你的更新需要手动启用 su 模型编辑，也就是说我们这里面啊是可以对我们的这个 su 的模型进行编辑的啊，我们一般这两个都勾选， 那么关于工具的颜色，我们这里面呢就是默认的啊，我们一般呢就不去修改。另外一个就是可以 设置你的滚轮的移动速度啊，滚轮的滚动速度下面就是演示狗的设置啊，那么默认的是窗窗口所在的显示器啊，那如果你有多个显示器，你可以显示演示的时候呢，是在哪个显示器上显示？ 嗯，下面一个是比例，这个是我删除过以后新借的这个比例啊，系统默认呢会有很多比例，你可以选择这些比例啊进行删除啊，对吧？删除这个比例，你也可以在这里面，比如我们改成毫米啊，后面也改成毫米， 那我这张比例是一比一千的啊，我们就把后面写成一千啊，那么我们这个就可以添加啊，添加制定一比一，那么这个一比一千就给添加进来了，那么我们一般情况下 会把这里面不需要的这个比例给删除啊，然后添加上我们自己需要的啊，我们一比一千的，这个我们用的也很少啊，我们就把它删除啊，我们这里面一般设置的一比五，一比十，一比二十一比三十 一比五十一比六十一比七十五啊，一百一百五，两百三百四百五百啊，当然我们在这里面可以增加一个，比如说我们增加一个一比十五，是吧？那我这里面呢是把这个呢改成大写了啊，大家可以根据需求啊 添加比例，是吧？我们这样又添加一个一比十五的比例啊，那么下一个呢就是我们的快捷方式啊，那我们料特因为没有插件啊，我们的快捷方式呢非常好设置，那么他这个缺陷呢在于我们的这个 快捷键没办法导出。我们这里面设置快捷键呢，主要是为了和我们的这个 su 的使用习惯啊一致 啊，把几个基本的设置一下快捷键，至于其他的，你的快捷键可以根据自己喜好来设置啊。还有一个是启动啊，我们默认的启动是有欢迎窗口的啊，我们在这里面把这个欢迎窗口就关闭了啊， 那么我们不需要他进行更新，所以我们要把允许检查更新来给关掉啊。关于新建文档时提示模板啊，或者说你 定义一个模板啊，让他打开，每次都是以同一个模板，或者说我们新接文档时像我这样啊，勾选提示选择模板，也可以选择不同的模板来打开文档。那这个呢？就是我们 layot 的系统设置。

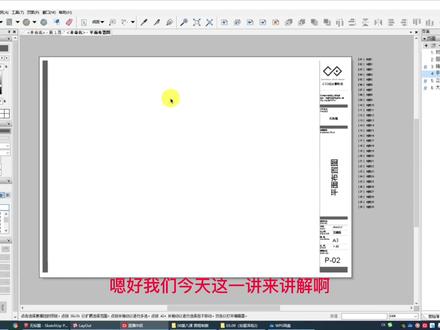

嗯，好，我们今天这一讲来讲解啊，在雷奥特下啊，绘制一个我们的图纸图框啊，这个呢是我们已经绘制好的图纸图框啊， 啊，那么我们今天来说一下啊，这是如何在一个空白图纸里面，我绘制我们这样的一个出图纸的图框， 那么这个图框的绘制方法其实和 cad 像绘制的方法是一样的，可以填充一些颜色用来区分。那么首先呢我们要新建一个空白的文件啊，我们这里面呢以白纸以 a 三为例啊，来教大家如何绘制一个图框啊，这是我们的一张白纸， 也就是意思就是我们在这张白纸上啊，要绘制一个我们像塞地下的一个图框啊，那么我们呢就以我们这个图框为案例啊， 我们来把它绘制一下啊，告诉大家如何来设置这么一个图框。那我们今天呢主要讲这个绘制的方法啊，所以说关于尺寸方面的啊，大家可以详细的去调整啊， 如果有需要啊，我可以把我们这个图框了呢给大家发过去啊。呃，这是我们一张空白图纸啊，我们在这里面呢可以画质一个啊，这边啊留一个位置啊，这相当于我们的装订线啊， 画好这个以后呢，我们选择这个啊，在这里面把填充开启灰色的啊，我们可以给他一个颜色啊，这就是我们的一条装电线啊，对起我们的这个页面的啊，垂直方向 居中啊，那我们这个就要对齐我们的中间了啊，这是我们的第一个啊，第二个呢，我们在这里面呢可以画一条线， 对吧，我们画上我们这一条线啊，那么接接下去以后，我们就相当于在这个里面来绘制我们的这个图框内容，当然你需要上边线也行，我们现在里面，比如我们加一条啊，这个 啊，当然我们为了每次画出来都是这个灰色啊，我们可以在这里面吸取一下这个灰色啊，然后呢选择这个啊，我们再用笔吸取一下， 然后这个就变成了一个灰色的了啊，然后我们给他几个分段啊，你也可以用线条来进行分啊，你也可以用颜色来进行分啊， 啊，我封好这些内容以后呢，我们就可以把我们这个图片给拖进来啊，比方像我们的这种图片啊，标识啊，我们就可以把它呢进行解锁啊，我们这里面是 是有的，接受完以后，我们不管是从这个文件里面拖进的图片，或者说我们把这个啊可以拷贝过来，对吧？这是我们的标志和 logo， 是吧？啊，然后接下去呢，我们会放置我们的这个公司的一些信子啊， 包括名字、图纸、图框编号啊等，我们就把这个东西呢呢可以一次性考过去，然后我们这个地址我们解锁啊，然后我们放到我们这个位置来啊，这就是我们这个地址， 然后关于工程名称啊，我们可以把这些放过来啊，这个简单的一个排格，如果你觉得呢还需要啊，你可以增增加啊，增加一个这个格子，那么这里面呢最关键的内容啊，就是我们这个图纸名称，这是一个 标题，很好说啊，那我们下面这个内容呢，会设置到我们进行自动图文集的设置啊，什么叫做自动图文集呢？那我们就是在这里面 文字可以自定义图文集啊，那你这里面可以创建一个图文集，那么这个图文集等于什么呢？等于我们的页面名称啊，然后我们在这呢啊，就选择这个名称为 啊幺幺幺，我们随便定义一个啊，那我们这里面你看到了啊？这是第几页啊？那我们这个呢？没有选对啊，我们再创建一个啊，创建一个页面名称，那么我们在这个位置的话，我们输入一个 幺幺幺啊幺，然后我们给他一个角号，那你看到了哈，当加了这个角号以后，我们这个呢就等于我们的页面名 成啊，我们比方这一面叫做平面图纸啊，那么同时我们这个工程名称呢，就变成我们的这个平面图纸了啊，这就是我们这个页面和工程名称进行变更的，只需要更改我们的页面啊，我们这个工程名称就更改了啊， 当然这个工程名称我们可以单独的啊，通过这个里面我们再创建一个自动图文集啊，我们通过我们的自动图文集啊，再创建一个，比如说我们的这个叫项目名称啊，创建一个这个等于什么呢？等于我们这个文件名啊，我等于文件名，我们这个叫项目， 对吧？我们这个叫项目。那当你这个等于项目，把中间的幺幺幺换成项目的时候啊，他就等于我们这个文件名项目啊，把这个关闭啊， 把这关闭啊，然后我们在这里面增加一个项目，增加好以后，看到了我们这个项目是没有保存的哈，他叫无标题啊，未命名，然后我们这个呢就是我们整个的工程名称，是吧？然后像这个下面呢，我们还有一个我们的这个 项目制图项目，就是我们这张图是平面图还是立面图，我们会增加一个这样的啊，制作一个文字啊，制作一个文字，然后把这个标题呢，你考过来啊，把其中的内容，比如让我们画成幺幺幺 啊，那么他就变成我们当前这一页的这个了，这就是我们这种图文集的制作一个方式。那么另外呢哈，我们就可以等于这个名称，当然我们这个可以设置他的个旋转方向啊，然后 我们也可以设置这个文字的大小啊，把这个边框啊调到我们这个文字这个大小来，是吧？然后我们进行一个居中啊， 那么文字呢你你觉得不够大啊，你还可以增大啊，这就是我们的这个项目啊，那么接下去这个东西呢，是类似的啊，我们只需要知道啊，我们还有一个啊，图纸编号啊，这个呢需要我们自己来设置一个啊，那么我们把这个呢 考过来，比如说我们这个图纸编号啊，我们只要把这个放过来，那么下面这个内容啊，它里面只要等于我们这个图纸编号，那我们这个内容啊，就是可以等于图纸编号的啊，因为这里面没有自动图文题啊，我们这个呢需要在 只设计一个自动图文集啊，我们新建啊，新建一个图文集，那么他等于什么呢啊？他等于这个页面编号啊，那么我们这个呢，需要在这个位置呢， 就等于比方说这个叫啊图纸编号，我说我们命名为二二二啊，四五四个二啊，看好了，那我们把这个命名做好以后呢？他开始语，比方这个要开始于哪一页啊？数字，以这样的数字还是 abc 还是还是零一零二零三啊？都可以。 比方我们这次设计成零一零零三，那么开始有哪张图纸呢啊？我们这里面只有一个页面啊，比方我们可以增加了好几个页面，那么我们这里面给从第几页开始是第一号啊？好，那我们到我们这个平面图纸，我们把这面 后面的东西啊改成啊，我们的这个二二二四个二啊，那么看他就变成 p 零一了啊，只需要在这个角号外面你增加 p 或者增加你这个编号，那么当你新建一个文件的时候，比方我们这个复制一个啊，那么第二页他就会自动变成第二页啊， 这就是我们第一图纸编号的一个编辑。那么当你做好这些内容以后哈，你这个图框上的内容是每页都一样的，所以我们要把它呢移到一个图层里面啊，这里面图层有一个图层叫每页上都写。是啊， 当然你可以重新命名这个图层啊，我们把这个图层呢啊，你这每个页面上啊，一到每个页面上以后，我们这个图层的外框呢，就会显示一个咖啡色的啊，咖啡色的表示我们这个内容或者每一页 上显示，然后我们右键啊把这些内容锁定啊，因为这些内容不再动了，那么在我们的页面上大家已经可以看到了啊，我们每个页面上就都有我们这个啊，自动编号啊，那我们每次改动这个比方第五页，我们改了这个内容啊， 然后我们这个内容呢就被改了，比如说我们这第个第二页，是吧？这个上面改成，嗯，地面图。 好，那他这个就变成地面图了啊，那么我们这个文件呢，你存储一个名字啊，这个东西就会自动变成我们的这个文件名，也就是我们的工程项目名称啊， 这个呢就是我们整个的这个图框制作啊，当我们这个图框呢，它是随模板一起的啊，我们这个并不公公司一个图框啊，这是我们的一个 模板啊，制作好这个以后啊，你也可以有几个页面啊，你设置成几个样式，然后我们在里面啊，把它另存为模板啊， 另存为模板以后，我们下次再打开再新建的时候啊，就有我的模板，你就可以从里面去选择啊， 这就是我们新建了啊，三个模板啊，那我们现在常用的就是我们这个模板，也就是我们当前的啊，打开的这个模板 在这里面呢，我们也把图层啊都设置好了啊，那么我们也重新命名，图层顺序也调好了，同时我们这个模板里面呢啊，那么还有横框和竖框两种啊，比如说我们现在 要想把它画成横框啊，我们就把它画成横框。图纸编号啊，好，那也就是说我们的一张图纸上啊，既可以切换横框， 也可以切换数控，大家需要我们这个模板的话啊，我随后会把这个模板上架啊， 那么这里面你只需要更改一下啊，这个你的地址，你的标识和 logo 啊，我们这个图框就是可以使用的啊，这是个 a 三的图框。好了，那我们再讲啊，关于图框的制作啊，就讲到这个位置。

大家好，那这一讲我们来学习尺寸工具，那么尺寸工具也就是标注尺寸，那么它的默认快捷键就是地，那这里的地指的是我们的线性标注的快捷键，那么这一角度标注呢，需要我们自行定义，接下来我们一起来操作一下， 首先呢我们找到我们的尺寸工具，那么就是这个图标，我们单击鼠标左键就可以对它进行一个激活，那首先呢我们来创建现行标注，选择第一点，然后再选择第二点，然后呢第三点我们也就是确认它的一个位置，第一点终点，然后拖动鼠标确认它的位置， 那么如何实现我们的连续标注呢？我们选择这里单击起点，然后他的终点啊，不要操作其他命令，直接双击这一点，双击指标左键就可以了，那么接下来我们看一下啊对圆形以及弧形如何去标注他的半径，那么关于啊这个半径和直径呢 啊，官方也是没有这个工具，需要我们用这个现行工具标注，我们选择啊他的中心点，然后呢在这里啊我们单击啊移动位置啊，此时呢我们可以双击进入，然后呢啊把它移动到我们的这个终点，然后再移动文本，那么我们通过这种方式 啊，进行一个啊半径的一个标注，那么啊我们来了解一下它的功能键，那么就是二十键和卡车键，二十键呢就可以解除水平以及垂直方向的一个尺寸的啊锁定，那我们选择这一点，然后呢再单击这一点，我们可以看到啊，现在呢是在垂直方向进行一个锁定，那么我们可以看到在水平方向也是进行一个锁定的 啊，包括这个方向我们是可以去捕捉，那么至于其他啊，这方向呢，我们就没办法去捕捉了，那么此时我们摁一下倒车键，那么就可以对他进行一个啊自由的一个定位啊，确认他的一个位置。那接下来我们再看一下啊卡车键，那么卡车键呢指的是啊小角度引线啊，他的参考。 好的一个锁定什么意思？我们选择这里，我们选择啊我们的尺寸工具啊，在这里呢选择一个较小的一个尺寸，进行一个标注，我们会发现呢上面会有一个这样的一个啊引线出来，那么我们先删除掉啊，下面呢我们来演示一下他这个功能键的作用，我们选择第一点，然后选择第二点， 那么在确认啊位置之前呢，我们摁一下卡车键，我们会发现上面的引线的位置会发生一个变化，那么确认之后呢，我们单机时的软件就完成了他的一个创建。 ok， 那接下来我们再看一下啊角度标注，角度标注呢啊，我们需要确认他的第一条边的两个点和第二条边的两个点。呃，那我们找到角度标注的啊，投标在这里，我们单击啊这个三角符号，找到角度标注， 那我们首先呢确认他这一条边的两个点，选择第一点，然后呢再选择第二点，那么我们再单击这里，然后再选择啊这条边的第二个点，那么此时呢这个角度标注就创建好 好了。那么最后呢，我们来看一下如何去修改这些啊标注的这个尺寸线，那么首先呢我们在这里双击进入，那么再次双击啊，我们可以发现对这个顶点进行一个啊调整，这个位置的调整， ok， 调整到我们想要的结果就可以了，那么文字呢，也是一样，双击之后呢进行一个移动啊， 如果要修改啊我们这个尺寸呢，我们就双击进入之后再次双击，那么此时就可以对他进行一个啊文字的修改， 好，我们在空白处单击鼠标左键，那么注意呢，如果我们修改之后呢，我们再去修改我们这个啊举行的尺寸，那么这一个所标注的尺寸线是不会进行一个事实的更新的啊，那么关于尺寸工具呢，我们就讲到这里，谢谢大家。

喂，今天模测试一下这个模型款，画一个这个画这个图纸， 首先墙底下四五五 为题，为题是二三七零，宽深度五百五 深度 随便 上切割，下切割，然后后切割是 前期分十八， 下切割八十删掉，然后替换，快速替换，左封吧，上封吧，下封吧，这边替换一个 带近光板的红板，然后切换柜体，柜体， 然后我们是做五五上门的， 把这个多余删掉，然后 准备吧， 先给个颜色，再看清楚点， 内部结构化一下， 换一个， 调节一个， 再过一下 家门宝 上面下面那个， 然后我们这边是要做切切割一下， 添加垃圾 检查一下， 关闭一些图层， 调整一下抛弃的位置， 这样可以， 这个灯好 选择，我们之前做好 借到一下子就都好了。看我们只要标注标注一下就可以了，那是一米三十， 我们只要给你双击来快速不要做，快速，连续不要做，有点像 cd 的 dco 锻炼身体 这样一个图纸就好了。 特写 这一块图纸描述一下就好， 这个规格数量应该填上好了就到这里。

很多同学对于 layout 比较陌生，它是根据 su 模型可以直接输出施工图纸的软件，尺寸、材质标注都可以在 layout 里完成搭配。剪贴布可以更快地进行设计。打开剪贴布后，我们需要先保存，选择另存为剪贴布并命名，这样我们在剪贴布里就可以选择我们保存的文件。 设计的时候就可以直接从剪贴布里获取素材，也可以点击吸管吸取样式对现行进行替换。需要剪贴布的评论区告诉我。

注意看你是否也会遇到 so 试口、裁切和破面的问题，今天六步彻底帮你修复试口问题， 这一期千万不要错过，百分之九十九点九的财产问题都可以帮你快速去解决。首先第一步，我们找相机，把相机变成透视显示，同时呢相机里边单击视野，把视野呢改为默认的三十五度， 确定一下。第二步，我们用旋转工具去检查模型比例啊，首先我们从这个端点位置开始去测量到端点的位置，发现的比例是有问题的，没有关系， 小键盘直接输入六十，同时确定一下，把模型大小进行一个调整，点击式啊。第三步呢，你可以检查一下你的模型距离你的远点，是否太过于远， 也会导致失口。有裁剪问题怎么去解决呢？首先第一步，我们找到你的模型，然后同时呢全选你模型，然后 m 键就是移动工具找到一个基点的位置，同时呢带小键盘直接输入一个中括号，同时呢 零逗号，零逗号零单击回车，模型就自动归位原点。再往下呢，来到第四步，首先我们单击充满视窗啊，如果模型被拉的非常非常远，说明你场景里边有多余的达限和乱线，怎么去解决了呢？我们来看一下。首先第一步呢，我们需要找到你的主体模型，同时呢康车 a 全部选择一下，选好之后呢，按住键盘的 ctrl 加 shift 键剪选掉你的主体模型，同时呢按住点子键删除。第二，多余打线乱线， ok， 清理好之后呢，我们再次单击一下充满车窗，你发现模型居中， ok， 这一步就可以得到解决。再往下第五步，我们可以单击一下插线裤，插线裤里边呢直接搜索一下相机，然后这边呢找到自 相机，那在这里边呢，我们可以勾选强制，同时呢把近点的位置给它变成一个一，然后远点的位置呢稍微调高一点，变成九九九九九，同时呢 nt 键确定一下， 那这样的话呢，百分之九十九的问题都可以解决。如果上述还是不行的话，那这个时候呢，你就把文件啊， ctrlc 复制一下，头上打开一个新的文件，复到新文件之后呢，这个时候你再来看一下你的场景，其实呢是口才切的问题呢，就可以得到顺利解决。 ok 啊，以上你学会了吗？

如果你想学习莱奥的施工图，那么这个视频你一定要点赞收藏了，我将通过九七的视频带大家快速入门莱奥的。我们都知道 sketch up 是个建模软件，通过 inscape、 第五等取暖器可以生成效果图，但是如果你的模型只是用来制作效果图，那就很浪费。 在建好模型之后，我们使用 layout， 通过标尺标注就可以把建好的模型生成施工图。 repeat， sketchup， re， layout 共用的是同一套模型，他们相互是打通的，所以可以快速的生成停立剖。 那么具体应该怎么操作呢？阿胶制作九七视频，教会大家快速的使用。 首先 number 是依靠插入外部文件进行画图的，它可以插入图片 dwg。 sketch up 模型很格式， 当外部文件有了修改，可以实时的刷新更新参考。那么使用 la alt 做施工图以来优劣势？我将用 cad 与 la alt 进行对比，那么看完之后你就知道自己适不适合 la alt 施工图的工作流程了。 然后我会带大家熟悉莱奥特的工作界面，初步的认识每一个窗口面板以及作用。接着教会大家使用几个莱奥特的常用工具， 然后它的图框模板可以进行自动的编号，我将会教大家去创建属于自己的一份图框模板，完成这些后，我们才正式的进入图纸的位置。 那么来奥特的图纸内容分为平面图、立面图和勾面图。不少做定制家具的朋友对来奥特也很有兴趣，那么我将会出一期用来奥特来完成定制家具的四视图。 ok， 这是入门篇的一个大纲，那么希望通过这九期视频能带大家快速的入门莱奥特。那么如果你想更深入的学习，把莱奥特运用到实际的工作项目中，可以了解一下我的莱奥特实战课程。那么实战课程呢，就是细致到每一个操作技巧，一步一步的教会大家莱奥特施工图绘制的整个流程。 当然课程也附带了丰富的资料，从 su 的标记样式到拉奥特图框模板剪切布以及课程中的案例文件。 那么报名呢？实战课程的朋友，你如果遇到了莱奥特相关的问题，阿歪呢？可以给你们一对一的远程协助，关注阿歪，下期接着带你入门莱奥特。

裁切和延伸功能你知道如何正确使用吗？我们先把视图调整为正视图裁切，首先点击裁切，然后选中基准板件，再点击要裁切的位置，这时板件被裁切掉了， 让我们再次练习一下，加深一下记忆。 延伸功能，首先选中要延伸的板件，点击延伸，再选择板件要延伸到的位置，让我们 再练习一下， 这就是裁切和延伸功能，你学会了吗？最后别忘了评论区点赞加关注，我会根据留言继续更新更多你不知道的小技巧。

我们这一课呢就讲一下啊， leot 这个打开以后如何进行设置啊？大家可以看到啊，这个就是一个全新打开的 leot 这个界面啊， 那我们怎样设置呢？我们首先呢要对这个面板啊进行一些设置啊，这个面板也是啊，他是一个滚轴式的这个面板啊，所以说我们需要对这个面板啊进行一个设置，那么我们怎么去设置呢？那么首先新建 su 面板啊， 那么这里面就是丑图大师啊，我们用 su 代替就可以啊，我们添加一个面板啊，大家可以看到哈，他就直接跳出来一个这样的面板啊， 那么这个面板呢是独立的啊，那么这个面板下面呢，大家可以看到了哈，我们有几个这个参数啊，我们把它展开，那么这个情况下为什么都是灰色的啊？是因为我们相当于没有打开一个文件啊，那我们这里呢新建一个空白文件就可 可以，他要求你选的一个模板啊，我们随便选的一个，比如说这个 a 三横的面板啊，当我们打开这个面板以后， 那么我们所有的这个呢，显示呢，就会变成可操作的啊，那么变成这个以后，我们就知道啊，这是我们 su 的啊，他有这么多命令，那么我们这种叠加式的方式呢啊，看起来不太方便，所以说我们把它做成页面似的。首先第一个 su 的啊， 然后新建面板啊，要新建一个页面啊，因为我们不是这个跟草图不一样啊，不需要所有的都添加啊， 我们只需要添加一部分，然后我们再次新建，新建的面板啊，是和我们这个默认的这个面板一起使用的啊，所以说我们这里面呢还有一个就是剪切布啊，剪切薄，然后我们勾选上剪切薄，然后添 添加啊，大家可以看到哈，添加完以后呢么他现在出来的样式呢，就是这样页面似的啊，我们很容易就翻到我们这个剪切薄和页面啊，这剪切薄呢，我们需要点击啊，就打开，那么这个呢也可以进行拉大啊，这就是我们为什么要把它做成这个样子啊， 到我们这个页面啊，我们也要把它拉到这底下，让他每次可以显示更多的这个页面啊，我们可以拉到啊，接近尾部啊，这样的话，我们这个呢就像 photoshop 一样啊，是页面式的这个操作方式啊， 那我们默认面板呢，我们放到这个左侧啊，他会锁定到这个位置，那么你在右边每新建一个页面，他这里面呢就少一个啊，那么还需要把图层也要新建出来啊，所以说我们先将添加新建面板啊，然后我们在这里面添加一个图层啊，添， 添加完以后他就跑到右面了啊，那我们工具向导不需要了啊，我们文字样式呢，我们首先要展开啊，我们尺寸样式也展开，然后我们按比例图纸啊，按比例图纸的话我们可以留着啊，也可以把它放置到右边形状颜色，我们把这个都展开啊， 展开以后，我们想让左边这个面板啊整好大小，所以说这个尺寸的样式和文字的样式啊，我们需要缩小一下这个面板啊， 可以把文字的样子啊进行缩小，让右边呢正好显示出整个呃，所有的这个操作面板啊，并是展开的这个情况， 然后我们还有一个填充啊，那么我们把填充呢也设成一个新界的页面啊，我们再新建一个页面啊，把图案填充，或者说我们之间啊，显示个填充 就可以，我们勾选我们的这个图案填充啊，然后添加，这样你看我们这边是不是就没有填充了啊？那我们这里面还有一个尺寸样式啊，还有一个按比例图纸，那么这个呢，按比例图纸，我们也要新建一个啊， 向上移动一下啊，我们把尺寸钥匙几乎用的不是很多啊，那么我们这边呢哈，可以缩小一下我们尺寸的一个样式啊，因为我缩小一下我们这个文字样式， 因为我们需要同时展开这几个面板啊，只知你缩小到一个程什么程度呢？你缩小到我们这个呢？不需要啊，啊，看到这个滑块啊， 那么这个就这里面呢，其他的基本就不能缩小了，比如像这个我们也能缩小一点，这个也缩小不了了，但是我们这里面一般选择 h h sb 啊，文字呢，因为它里面就是这么几个哈，我们很容易可以做这里面滚动啊，选择我们的，所以说他这个面板呢，不需要太大啊，如果有些写的这个不是很方便啊，你这个尺寸样式也可以放到右边来啊，那我们右边的这个面板呢，就是 su 模型啊，然后页面啊，这个 解切薄，解切薄呢，后期我们也会啊，专门有自己设置的这个解切薄，就像一个图块集一样啊，或者一个格式集 啊，那么他用来这个使用，还有就是我们这个要新建，肯定要新建很多个这个图层啊，来控制我们这个图纸啊，所以我们图层也拉到最大。 那我们这个填充呢？其实他不需要啊，那我们基本上就把这个可以适当的拉一点啊，填充的主要是说我们选择的时候这个图案的位置呢，可以更多一点。

呃，讲解完这个命令以后呢，我们就来对我们这个前视图这个跑前面啊进行不必要的线的隐藏，大家可以看到啊，我们这里面啊，这个面的线，这两条线是不必要的，从透视里面看一下啊， 这个呢，其实是芥末过程中我们主界的分割线啊，那我们在前视图这个旁面视图上啊，这条线呢是不需要的， 那在这种情况下啊，我们就可以用我们的第一个啊，叫隐藏边线啊，选择以后呢，我们点击啊这一根梁啊，然后再点击我们这个楼板，我们这个面啊就被隐藏掉了， 当然我们首先要关闭我们的这个隐藏边线啊，隐藏边线，那么他就被隐藏，然后我们再次把这个啊和我们这个物体的线也隐藏掉啊，啊，那大家看到了啊，我， 我们在这个前视图上啊，那么原来呢是写事的，因为这个图层没有被关闭啊，在这种情况下啊，关闭我们这个图层，然后我们更新，那么在我们这个前视图上，那么这个面不必要的线啊就被隐藏了，这个面看起来就是一个整体的面， 那么除了这个以外呢哈，其实我们这个楼板和梁之间啊，我们也不希望有这条保切四口的这个出线显示啊，只要有一条细线显示就可以了， 那我们在这种情况下就用到我们这个隐藏重合的面啊，我们选择这个，然后点击我们第一个，然后再点击这个楼板，同样我们要关闭我们的隐藏面这个图层啊，那我们看到了哈，这里面就只显示一条细线啊，并不 显示我们这个抛切的这个出现啊，那我们到我们这个前视图啊看一下啊，这里面还是显示这个样子，因为我们这个图层呢没有关闭掉，关闭这个图层，然后在这里面点击更新 啊，看到了啊，这两边可以有明显的对比啊，我们这个呢表示这个呢是一个 铁冲啊，那这个呢中间有一条跑线啊，有一条粗的这个线啊，这个不是我们想看到的啊，那我们执行完了，这边我们同理啊执行一下啊，这一边我们选择这个隐藏重合面啊，选择选择第一个啊，然后再选择我们这个老板， 这里面呢这条线呢也也被隐藏了啊，然后点到我们的前视图，因为我们的前视图已经记录了这个两个图层属于隐藏状态的，所以我们在此 开启的时候，这个线呢就被自动隐藏了，关闭掉这个面板。好，那大家看到了哈，那这样的我们的前视图啊，就比我们刚才的要看起来好很多，其实我们顶上的这个塔和我们这个 鞋底啊，这条线我们也不希望他是出的这个跑气线啊，我们同样啊，在这里面选择我们的这个隐藏重合面啊，选择我们这个塔顶，并选择我们这个顶开到了啊，我们这个呢也一样隐藏了， 点击我们的前视图啊，大家可以看到了啊，我们这里面就写成一个细线啊，因为我们这个跑前线是有加粗的啊，这样我们这个分区啊就非常的明确。那么同理，我们点到我们的个右视图旁面啊，可以看到了啊，我们右视图旁面 啊，这两个图层呢是开启状态的啊，现在呢我只需要啊关闭这两个图层啊，那么我们更新一下， 那么他呢就会应用一些我们上次这个师徒设置的这个隐藏啊，那么我们上次师徒呢并没有设置这个梁和这个楼板的隐藏啊，那我们在这里面再次选择把这个梁和这个楼板 点击隐藏啊，然后我们点击到我们的钥匙图啊，并且我们在这里面啊把这两个重合面也给去掉。 好，我们的钥匙图跑面看到了啊，那么这个不必要的这个跑车出现啊，就给去掉了啊，只要我们把 这个图层开启，那么这个还会显示出现啊，我们关闭这个图层，那他就显示细线啊，这个呢就是对我们整个的这个抛面仕途啊，用我们的隐藏香蕉线和隐藏香蕉面 对这个仕途呢进行简单的修整。下一讲我们将把我们这个做好的这个泡面导入我们的类奥特做简单的布局调整。

那么下一个呢，就是我们这个啊，现用机视图啊，那我们的场景二目前呢是前部视图，当然你如果换成是透视图的话啊，那么我们现在就需要 q 啊，刷新一下， 刷新一下，对吧？那我们这个最近的视图是这个，我们可以换到我们的一视图，然后我们 q 啊，刷新啊，那么这个视图的话，你看他就没有标准视口啊，只有我们的立面图啊，那么他会显示标准的视口是哪一个视口的，如果是透视的，或者是 啊三维显示的啊，他是不会显示哪个四口的啊，那么我们一般出施工图的时候，比如说我们选择了这个啊，然后 q 刷新啊，那么这里面也没有只有正常的这种立面的图纸啊，那么他就会显示这是前部啊，这里面呢，我们也可以 切换啊，底式图是吧？ q 啊，先切换到我们的底式图啊，这里面可以单独选择几个正常的这个式图，对吧？当然我们还是以场景二为准啊，那我们就出一道场景二重色啊，我们这个式图就回到我们这个场景二这个式口了， 那么正交，大家明白什么意思啊？不正交的话是有透视的，对吧？正交的话就是没有透视关系了啊， 那么这里面呢能选择比例，比方说我们这个图纸啊，我给他一个比例叫一比三十啊。 q， 我刷新一下啊，那这就是一比三十的这个 图纸啊，放在我们这个 a 三图纸上，所以说我们是通过这个位置来调整我们出图的时候啊，我们这个立面或者是平面的比例，还有一个就是说缝式保持比例啊，大家可以看到这个啊，也就是这 这种情况下是勾血的，那么我们移动这个框的时候，他就成了一个裁剪框了，对吧？他无论怎么样的刷新啊，那我们这个呢就是一个裁剪框啊，如果我们取消这个比勾血时保持比例的话，那我们这个框啊就变成一个放大缩小框了啊， 里面的内容会跟着我们这个放大缩小，一次性进行放大和缩小啊。 q 更新啊， 那么缩大缩小以后呢，我们还可以对他呢进行重新的设置这个比例表一比十 更新啊，一比十保持比例的过程中我们可以调整适口的大小啊，在不保持比例的过程中我们可以放大缩小这个模型。好，那这就是相机适口啊，另外这里面有一个效果啊，那么这里面效果呢，有几 一个是他可以独立开启这个阴影啊，另外呢是独立开启雾化啊，我们拿一个透视的来看啊，我们第一个四口来看 q 刷新啊，我们要重设我们的相机四口啊， 啊，那我们这个呢，就是我们的这个套四啊，我们在这里面可以开启阴影刷新一下啊，这个模型简单啊，我就点上自动了， 刷新一下以后，你看他就显示阴影了，就这里面能一这能一开关我们的这个炒度大师家设置的这个太阳的阴影啊， 啊，那他还可以开关雾化啊，这个雾化呢也是我们草图大师下的一个内容啊，如果我们开启雾化的时候，其实这个场景呢是雾化的设置啊，是在草图大师下设置的啊，我们在里面讲他可以控制雾化， 可以控制雾化，我们一般用的比较少，那另外呢，就是在这里面还可以选择我们草图大师下的模型样式，比方我们设置了几个样式啊，我们在这里面啊，可以重新在这个位置设置样式， 那么可以显示啊，开启背景啊，开启背景的情况下，这个背景不是透明的啊，我们来这个，因为我现在这个背景是白色的啊，那么我们把这个呢叠到他最后去啊，大家就可以看到了，现在我这个框框啊，就把这个 我们这个呢给盖住了啊，我们这个可以给他一个颜色啊，给盖住了，那说明我们这个背景不是透明的啊，当我们取消这个背景的时候，看到了，我们可以看到我们这个扩光以下内容，说明我们这个背景呢是透明的啊， 啊，这个呢在实际应用中的话也会很关键啊，因为我们需要在草图驾驶下啊，设置这个样式的时候呢，把天空的样式啊取消掉， 还要把这个水印啊，有水印的这个样式的时候，我们这个背景更改是没有用的 啊，如果你勾选天空，那么这个背景也不会被去掉啊，所以我们要设置成这种，就是说我们既没有天空也没有水印 logo 的这个样式啊，是可以显示背景和不显示背景这两种样式可以显示的。 那么接下去这个面板呢，是我们的标记面板啊，我们的标记面板其实就是图层面板啊，就是说如果我们草图大师下啊，我们这个文件里面啊， 我们有很多这个图层，比方说我们可以设置的按两三个图层，我们保存一下，到 lot 以后呢，我们只要右键啊，进行更新模型参考啊，这个模型参考呢就更新为当弦的了啊，那么这种情况下啊，我们就同样出现了几个图层，我们这里面同样可以开关图层。 那大家可以看到了啊，我们这个命令所有的后面啊，都有一个重置啊，这个四口如果你调整了啊，他也有进行重置，比如我们这里面啊，调了个正交啊， 那么这个四口呢都有重色，重色，重色，那么重色的意思就是恢复你在草毒大师下的设置，比方这个啊，我恢复重色啊，那么草毒大师下是这样的设置，所以他他可以分布恢复草毒下这个设置，那么草毒下没有开启阴影啊，这就没有阴影了啊， 包括模型样式也是，然后我现在把它改成这个样式了啊，那我们这个重色，他就恢复我们草图大事件啊，这个是可使用的样式 啊，这个呢就是我们 su 模型啊，这个呢在我们后期出图的时候，这个属性面板是会经常使用，而且也非常的这个常用。
