cad2021选中区域怎么设置

cad 小知识？ cad 框选时无规则，并不是举行，怎么办？我一招教你来解决这个问题。我们输入 op， 打开选项面板，在下方我们找到选择集，选择集的下方找到允许按住并拖动套索，前面勾选，我们取消掉，点击确定。 那接下来我们在选择的时候就都是举行了，那如何处理这个问题？你学会了吗？

同学们，下边我们来看一下框选对象， 首先呢，如果你点着鼠标左键，然后呢，你划拉以后呢？点着鼠标左键不动，呈现这样一个模样，这个是套索工具， 如果你觉得不太好用的话，我们需要怎么办呢？点右键找到选项卡选项对话框，找到选项对话框以后， 在选项对话框里边有一个叫选择集，找到选择集以后，把这里允许按住 套索，拖动套索，把这个取消掉，应用确定，这时候选择他就会变成方框了。好，我们来可以来说框选对象了，所谓框选对象呢，大家可以看一下啊， 我们可以怎么样呢？比如说我们从右下角向左上角来框，哎，大家可以看到哪些地方被我们选中了吗？这个框框 包含在框里边的以及与词框相接触的都被选中，这个我们称为 什么呢？这个其实叫做窗胶选择，框选里边的窗胶选择。还有一个，如果我们从左上角开始，大家能看到是什么呢？ 左上角开始按住鼠标左键不动拖动，我们发现呢，在此框内部的全部被选中，与此框相交的并位被选中，这个叫做窗口选择对象， 意思就是有窗口选择，有窗胶选择，那除了我们拖动鼠标，还有没有别的方法来进行这两种选择呢？有，我们可以输入选择命令， 输入 select 命令以后，然后再怎么样呢？注意这里边输了一个问号哦，打个回车，大家可以看到 有什么呢？有窗胶是吧？也有窗口，如果我们输一个窗口，那就输 w， 输 w 是不是窗口啊？内部被选中了是吧？内部的三条被选中， 内部被选中，好，这又变成窗胶了，嗯，好，我们继续输入 select 命令， 还有个窗胶，我输个 c， 注意我是输入了个 c， 打个回车。 哪些被选中呢？大家不知道能不能看到颜色啊？这条线已经被选中，这条线也被选中，这些线都被选中，但是唯独这里，这里和这里这三条线未被选中， 这种叫做窗胶。但是呢，如果我们不输入命令的话，我们直接用鼠标左键拖动的话，这个你看从右下到左上，这是窗胶是吧？从右上到左下还是窗胶？但是如果从左下到右上窗口选择，从左上 到右下窗口选择，这是略有不同。如果我们在命令行里输入的话，它就是根据我们的输入来决定到底是什么，但是这里边还有一个稍特殊一点，大家可以来思考一下。 这呢也有三个正方形，像正方形的图形，我们来进行一个。首先来进行一个窗口选择，大家来看看好能看出哪些被选中了吗？只有最 外边的这一条线被选中，是真的吗？真的是只有最外边的这一条被选中了，那又是为什么呢？我们在这里我们选中了三条，我们在这里只选中了一条，内部的被选中，只选中一条，这是为什么呢？ 好，大家可以思考一下， 大家也可以看到，如果我采用双胶呢？我也是划到一半会发现 几乎全部被选中，哪里没未被选中呢？这条线未被选中，那这到底是原因是什么呢？好了，不跟大家绕圈子了。主要原因是什么呢？中间这里，这是个四边形，我是用句型命令画出的， 中间这层呢，我是用多边形命令画出的，而外围的这个正方形呢？我用什么画出呢？用直线命令画出的。哦，什么意思，大家明白了吗？直线命令画出的四条边呢，它是独立存在的，而矩形和多边形命令画出来呢？ 它是怎么样的呢？句型和多边形面画出来的，它是完整的一体的，才会出现窗口和窗胶选择选择不同的这样一个状况。

每天来学习一个 cad 绘图小技巧，点个赞加关注，开始我们今天的学习。有位网友他在绘图的时候遇到一个这样的情况，图纸里面的图形他去点击选择，这个时候点一次，他只能选一个， 遇到这种情况要如何去调整他呢？我们可以输入命令 op 空格，打开选项，点击选择题， 然后这边有一个用 shift 键添加到选择题，我们把前面这个勾给他取消掉，点击应用，点击确定，然后再来选择，这个时候点选的话，他就可以选择上多个。这个设置方法 你学会了吗？如果你在学习 cad 的过程中有遇到问题，可以在评论区给我留言哦！

呃，有个学员问了这样的一个问题，哎，老师，我想问你个问题啊，这样 c a、 d 选中，全部选中可以选得到全部的，但是没实现的情况下是选不到的， 这样就没视线那里转不到这个了。他说的是啥意思呢？就是，呃，就是我框选的时候，框选的时候他在屏幕范围内的，你看在屏幕范围内的能选中，在屏幕范围外的选不中， 你看我这选的，哎，在屏幕范围的也也选中了，但是他那个选不中，问这个问题怎么解决？好在这呢？实际上 cad 里面有一个命令叫这个屏幕外的选择，英文叫，呃， selection of b， 咱们在这里面输入啊，输入这个 t i o n， 呃，它自动就出来了啊，这是第一个，你看第一个，我这个是，呃， selection of screen， 然后点一下，然后他这有个值，值，值是一的时候都能选中，你值负于零啊，咱们再选一遍啊，值负于零，你比如说我把这个右边那个，哎放到屏幕外了选一下，你看就没选中， 然后我再把这个命令呢改成，呃，改成一 se selection 第一个啊， selection of screen， 然后改成一，然后再这样框选，或者从上 往下框选，或者是从右往左框选啊，我现在只露了三行选中，你看都选中了，就是一个一和零的这个设置啊，屏幕外的选择 selection of。

同学们，下边我们来讲添加选定对象。当执行添加选定对象命令时，系统会首先获取该对象的特性，然后执行绘制该对象时所需的命令。 添加选定对象通常有两种方式，第一种，点击工具栏里边最下方添加选定对象按钮， 比如说我们选择该句型，点击以后即可绘制 添加选定对象。第二种方式，在命令行里边输入添加选定对象命令，可以输一个 a d， 它就会出来，当然了，它的全称是 add selected。 添加选择回车，比如说我们选择的是圆，即可绘制。当然了，大家也会发现， 我们来执行一次，我刚才选择的是长方形，我再次选的是正五边形，你会发现在绘制的时候，他所执行的是直线命令，而并非正五边形命令。 我刚才在绘制长方形的时候，其实用的是长方形命令，也并非直线命令，但它执行的时都是采用直线命令，这是它的一个特点。

大家好，今天我们来讲一下 cd 中的选择对象大杀器，也就是选择对象过滤器，它的命令为 fl 七加。在 cd 中对象选择的方法有千千万，但基本都是单调节选择，比如快速选择，单选框选等等，怎样多调节选择，那么这就会用到对象选择过滤器，他对越复杂的图形 就会越体现他的神奇之处，比如说这个图形，我们先来讲一下就是已知条件的选择对象过滤器怎么用？首先输入他的命令 fl 一起加好，现在我们先清楚一下列表在这里面，假如说你知道他是原 我们定制他的拜金，我们在这里面选一个五的，然后添加列表。好，现在点击应用框选，你要选择这个图形里面的好，现在确认之后，他就会把这里面所有拜金是五的元全部选出来，然后我们把假如现在我们要改颜色，把它改为青色 绿色，你就可以快速的选择出来，这个特别方便。我们同样，假如说你现在知道他是圆，并且知道败径，输入这个首先清除对象，然后点击圆，因为我知道圆的败径，假如说现在他是十，我们现在选择是添加到列表，点击应用，然后完了之后选择，你要选择对象，好，现在就把这个十个又全部都选出来了， 那么十字选出来之后，假如说我现在要改一个色号，把它改一下，像这种简单的图形，你知道条件可以这样选择，那像这种复杂的对象，你不知道他的条件，就是说你不知道他的快啊等等这些怎么选择？首先输入 fil， 添加空格 i 后，首先清除列表， 然后在这点击添加水晶对象，我们在这选这个好，他就会把这里面所有的条件都列出来，有一个对象选择器，我们把这些不必要的这些东西全部都删除掉，然后完了之后点击应用， 选择你要选择对象的图纸，然后框选号，点击确定，他就会把这里面所有的这个特性的图形全部选出来，我们现在把它移出来，大家可以看一下，这是移出来的一部分，好，把这一部分移出来， 我们同样的再选一下别的，再操作一遍，大家可以看一下这个工具对复杂图形他是多么的有底气。好，现在选择对象，选择这个，大家可以看一下，把这些不必要的条件， 根据自己实际情况啊，把不必要的条件设置，点击应用，然后框选你的，你要选择图纸。好，现在点击确定，然后同样的他在这会出现指定对焦点，找到六十八个。好，现在就把这六十八个对象， 当然也可以用到统计，你统计的时候，他就把这六十八个对象有多少个对象快速的统计出来。假如说你现在或者移动或者删除这些，假如说画图的时候，这些甲方爸爸 说要把这些换成其他的书种，把这些删除掉，也可以删除，记坏，我们还是我们在这就不记坏了，我们现在把它也移出来，把它一部分一部分一部分把它拆解一下， 同样的现在我们再操作一下，然后选择清除列表，添加选定对象，我们在这个对象选择一下，然后完了之后把这些快位置啊这些在这可以删除，也可以在键盘上点击 delete 删除，然后完了之后应用。 好，现在大家就可以看到我整个一片一片都能把他快速的选择，并且他还有多少个对象， 找到八十八个对象，这就是一个 fl 七七二命令，也就是选择对象过滤器的一个使用办法，尤其对复杂的图纸，他越复杂越能体现他的生气之处。好，今天 f l 七七二选择对象过滤器命令就到这，谢谢大家。

同学们，下边我们来介绍一下快速选择，快速选择可以对绘图的区域里边具有类似特征的 进行快速选择，类似特征所有几何图形进行快速选择。好，我们来看看第一种方式可以怎么样呢？工具， 快速选择，注意，这里边是快速选择啊，在这调出快速选择对话框，大家可以看到可以针对，怎么呢？整个图形里面的所有元素 你看，比如说直线，那某一种线型可以进行全部选择，然后呢，可以针对某一个图层以及某一种颜色，是吧？某一种颜色等进行一个快速选择，如果默认的你直接打回车的话，则意味着全选。 除此以外，还有没有第二种方法呢？当然有，还可以在命令行中输入快速选择命令。 q select 其实是不是就是 quick select 的一个缩写？好，具有类似的功能？好，这是快速选择。

这节我们讲一下目标选择的方法，首先看看第一种全部选择，这种比较简单，直接就是 ctrl 加 a， 同时按下 ctrl 键和 a 键，全部选择会头区域，所有的目标都会被选上。第二种窗口选择，鼠标从左向右框选， 鼠标选择一角点框选所需要选择的对象，只有被选的框全部包含在内的图形才会被选上。 鼠标点击一点确认，这是第二种选择方式，窗口选择，只有被选择糠全部包含才会被选中。 第三种交叉选择，鼠标从右向左框选，现在右边点击一点，向左拖动，会出现一个虚线的矩形框，所有被矩形框包含或者和矩形框有相交的目标都会被选上。还有最后一种快速选择，快捷键 qse， 输入 qse 框格确认第一栏，这是选择的范围整个图形，这是绘图区域所有的目标 对象类型可以选择多种类型，直线，线段，各种图形，还有下面这个特效，可以根据图形的特效，颜色、图层线宽等选择。运算服，这里也是对选择的一个条件 啊，下面这值是对颜色的选择，现在先试一下对颜色的选择，应用范围是整个图形对象类型，所有图源特性是颜色哦。粤菜服等于 直本书一个阳红选择确定，这时图里面所有的阳红色都会被选中 qse， 然后再更改一下条件， qse 控制确认好约算符，更改一个条件不等于确定 删除所有洋红色以外的目标都会被选中。入优回退这几种是 cd 中比较常用的选择的方法。

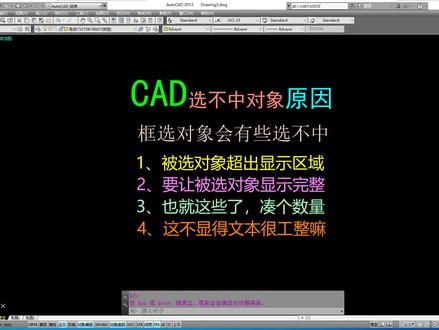

大家好，我是海滨老师，江湖人称海大康。今天我们来看到 cd 选不中对象，是什么原因啊？就是我们在狂选的时候呢，是吧？哎，会有些对象选不中，这是为什么呢？ 有原因很简单，因为你被选的对象呢，他超出了我们的显示区以外啊，你比方说啊，直接给你举个例子，我们看到这样的一个图， 是吧？那么这里有一二三四五六六个图吧。好，那么现在我们这样去选择他从这框啊，那明显我们把这个框住了吧，这样框过来好， ok， 往这边框，往这边框好， 是吧？但是你看能够显示在我们区域之内的呢，就是一二三这几个吧，那么那些都已经超出显示区以外了吧，所以你会发现这么去选择的话呢？哎，我们只把这三个选中了，而后面这三个呢，他虽然被我框在框里面，但是他却没有被选中， 所以我们尽可能的保证就是咱们选择的对象要显示在我们的区域之内，这样我们才可以去选中他们 啊。好了，这个就给你们讲到这个地方啊，显示在完整的区域之内就行了。第三点，第四点呢，就是为了凑个数啊，这样显得我这个文本很工工整吧，是吧，别当回事啊，有不懂的问题，来来来来来来来来，来这里找我，拜拜。

当我们在 cd 里面要单独选择某一个对象的时候，我们可以直接点选他，他就会被选择上。那如果说我要选择多个方法呢？我们可以通过框选的方式来选择， 那么框选的方式呢？有两种。第一个呢，我们按住鼠标左键，然后从左边往右边去拖动，这个时候他会出现一个蓝色区域，当我们这个对象全部包含在我们这个 蓝色区域里面，他会被全部选择上。那另外一个方式呢？我们是按住鼠标左键，从右边往左边去拖动，这个时候他会出现一个绿色的区域，当这个对象触碰到这个绿色区域的时候呢，他都会被选择上。好，这个方法你学会了吗？

一分钟小课堂上课了，今天我们用一分钟教会大家 cad 中选择逻辑与快速选择的方法。 cad 的选择模式可单击直接选取，也可通过框选进行多选的操作。 我们要注意从左往右选择需全包括才可选中。从右往左选择只需要选取了很小的一部分即可选中， 同时要注意，多段线可以一次选中，断线需要加选，多次选中。 cad 选择加选，单击继续点击或继续框选即可，不需要其他快捷键。如果需要剪选，按住 shift 按钮再单击或框选对象即可剪选。 如图，如果只需要选择文字等内容，可利用快捷选择进行操作。如果单个选择文字，在组内还需要炸开才能选中。 快速选择，选中区域后，右键点击快速选择弹框后选择需要的对象。 这里我们选择对象为文字运算服，全部选择，包括在集中即可选择所有文字， 你学会了吗？
