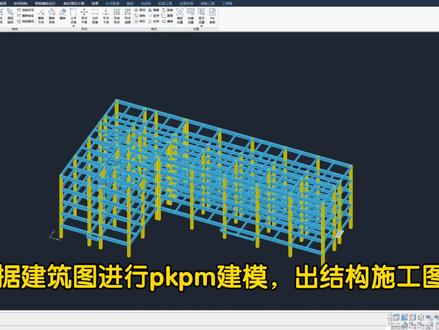

根据建筑图进行 p、 z、 c、 p、 m 建模出结构施工图，是我之前做好的一个 查看模型的阵型是否有特别大的变动， 查看梁的结构图， 查看柱子的施工图， 绘制版的结构施工图。 接下来我们做基础的布字图， 导出基础的计算书， 导出整体结构的计算书。

好的，欢迎回来 pipm 课程设计啊这节课呢我们继续讲一下，就是这个时光图啊导出 就是还有以及这个注意的细节啊，我们先来讲就是梁柱板的施工图导出啊， 好，我们回来这个呃分析设计这一栏 这个模块如果你们是老版本的话呢，呃，就继续就是呃退出去啊，保存退出去，然后 点点外面的那个思维特分析那一栏啊，然后再进来。好，可以了 可以之后呢我们可以直接有一个这样的一个界面啊，他这有个片出图，大家看到吧，这个是最后我们再点，我们需要先进行一个。呃，前面是算完了，算完了之后呢？我们他这里没显示出来啊，没显示出来我们再算一遍吧， 全部充钻 啊，一层你点的回来一层，然后这里重算一下。 好，我们回来模板他如果没出来的话我们点一下，先点一下标注啊， 全部勾选就行了。 可能是我一开始这个 好，我们重新打开一下软件， 重新打开一下，我们进来，我们这个是属于这个 pk 啊。 好，我们现在呃钱处理一下，继续呃，让他计算一下，可能是太久没点回来， 这个不更新了， 我们把这个弄一下。哦，前面我们考虑的太多了啊， 好，确定 yeah 啊，这个过程有点慢啊，大家多多等待一下。 oh， 好，差不多快完了啊，再配进了， 因为他的陈醋有点高，所以的话，呃计算的话有点慢，出出现宠物了， 我们看一下结果是否有啊。哦，不行，我们再计算一遍，或者这样吧，我们不拿这个模型进行计算了 啊。中中指一下，我们用我今天做的一个吧，我只是反正只是教给大家啊， 退出一下，我们用这个。 好，这个是已经就是大家点完之后，这个我们我是计算完的啊，大家点完之后呢，直接去 结果里面，我们查看一下配金，点一下配金结果就行了。好，完了之后呢，我们需要去到这里啊，这个， 呃，这边啊，我们要导出施工图，我们这边有个混凝土施工图，或者点这里啊，这里也有一个混凝土施工图，或者是点你们的软件外面的。 好，我们直接点。呃，先从基础来吧，我们就好吧。呃，这个 因为我分析过了，我直接点结果查看 好他的，直接，然后出来了，出来之后我们点施工图吧， 继续画就投好这个 是，嗯，我讲一下这个标注是一开始在这个标注是没有的啊，大家来到这里的话呢，先进行走往标注啊，自动标注就行了，全部选中，然后点确定，然后他就出来了，这个是一个，然后我们 出来之后呢，我们需要去呃，转另存啊，就是 t 图以及这个 dwg 文件，就需要我们直接点这个，这里有一个另存为 t 图并转 dwg， 我们点一下， 然后保存在他这里啊，我已经保存好了，给大家打开看一下吧。 好，我们点回来淋巴这一个，然后这边，呃有一个出图啊，我是新建了一个文件夹，然后大 大家看一下。呃，先先看基础的啊，咱们基础和他就会出来两个文件，一个梯图，还有一个基础的 dwg 的。呃，这个基础 dwg 的话呢，给大家看一下他导出来的。 嗯，大家一定要点那个啊，不要去点那个批量出图，他点批量出图的话，他这个呃标高轴网他是不显示出来的好吧，然后这就导出来了 好图纸。然后 t 图的话是他是要用 pjpm 去看的啊。呃，用 cad 是看不了的，或者是探索者啊，这两个才能看 t 图文件。好吧， 你有装了 pk pm 直接双击打开就行了，我给大家打开一个看一下，都是一样的。 嗯，他 p 图是方便于他进行批量的修改啊。好在这 啊，这里这是 pk pm 自带的一个打开修改工具提图的。好的，那我们继续两板啊，我们继续讲一下。呃，到这里我们先点一下模板。 好，我们点下梁啊。这边有一个呃出来之后他也是没有标注的，然后还有这个，如果钢筋没有的话 啊，没有没有的话，大家就点一下重重新计算就行了。好吧，点一下这个位置他就会出现配金啊，就是自动计算生成， 进入生存之后大家一定不要点这个啊，我们还是继续这个点另存啊。这个红色的这个， 好吧，一样的方法啊一样的方法。然后大家可能会问，这个没有走网，对吧？这里是只是显眼影，你们需要去到模板里面，这里才有这个走网的一个标注啊，直接点自动，然后全部选中， 然后点确定，他就会自动生成了啊，然后包括这个梁柱，一样的一样的操作方法，先点这个，如果没有配金情况，先点呃这个计算啊，然后走往标注，还是去到模板里面自动标注。好吧， 他也还是可以修改的，如果不符合你的要求的话，然后再到版，还是一样的操作方法啊，如果你要点 pi 样出图也是可以的，就是他可以一层一层的全部出， 好吧。嗯，出的时候呢，大家就如果标注了，大家选已有就图就行了，然后就他就会按照这个来。呃，生成啊，这个是没有出来的，我可以给大家演示一遍啊，这个钢筋布置啊， 点完点完之后他他这有个这个自动布金啊，全部如果有手需要手动的话，直接大家可以手动布金的啊，也是可以的啊，或者是钢筋编辑如果没出现啊，我们可以计算一下，然后再进行布金， 如果你没有计算的话，他没有什么客载信息，他布不了的啊，所以你们要计算，所以前面的那个设计前处理也是很重要的。然后呢我们继续点到这边走往标注啊，一样的， 好吧，然后再点到版这里来点这个出图或者是批量出图，批量出图要选这个一右旧版， 如果你要就计算书的话也可以勾选啊版的计算书也会出来的啊，两桌版的计算书是要从这里出，然后整体信息的话是，呃，分析计算拿笔啊，好吧。嗯，好的。现在我们的讲一下楼梯部分的， 楼梯部分的话呢，也是一样的啊，这个我没有布置楼梯。呃，我们可以讲一下啊，还是一样可以讲的这个 一样的。在这边布置完之后他会有一个出土的，大家去找一下，到时候 基本的话就基本讲完了，我们可以回来一下， 回去那个刚刚我们设计好的那那个 pk 里面给大家讲一下看，避免大家不熟悉。 好，今天我们来到楼梯设计啊， 我是不是，哼，没有保存啊，我们先随便建一个吧。呃，这个楼梯布置啊，随便来一个确定啊，确定。然后呢？我们在这个梯梁的一个布置啊， 他这有一个自动布置，我们先自动让他布置一下，好确定，然后完了之后呢，我们这边的话 可以就是呃输出啊，这个咱们的施工图啊， 当前没有公众名，我们随便输一个吧， 没有进行楼层组装，不能啊，因为我这边前面没有组组装，只要大家前面完成了，大家就可以输出施工图的啊，往这边或者我们来到这边看看是否有啊，这边是没有， 一会来这边再看一眼， 然后施工图这边楼梯啊，这里有， 我这边打开的东西有点多， 稍等一下，好，还是一样的啊，就是点这个位置，大家可以是从呃生成这个施工图，就是楼梯的话要单独画啊，没有那么多快捷的方法。好吧， 好，这节课我们就到此结束了，有不懂的可以大家在群里面问啊。嗯，然后感谢大家关关听啊，就是本次的所有的这个 ppm 课程设计就全部讲完了， 如果需要更多出品啊，或者是需要代做以及啊这个找我们啊，接单都是可以联系我们在群里面联系管理员，好吧， 群的群号我们我们会放在就是评论区啊，大家可以去看一下。好，谢谢大家。

本节视频继续介绍我们用 pkpm 施工图审查软件进行异形柱结构施工图的这样一个教程。首先来看一下，在 vr 版本的这个施工图审查软件里面，也是新增了异形柱结构以及形钢混凝土柱结构的这样一个教程。呃，对于实图这一块，支持多种异形柱以及形钢混凝土柱的这样一个画法， 比如说有这种注表法，还有这个原位大大样法啊，那对于这个表格里面呢？呃，上一节视频也给大家提到，就是支持这种的一个异形柱以及强柱的边缘构件，里面是这种多种钢筋直径的这样一个识别最多不超过四种啊。 呃，对于这种柱表里的以及这个原位集中大样的这种都是支持的哈。那异形柱的这个审查呢，也是增新增了异形柱规范，还有这个相应的型钢混凝土柱也新增了组合规范、高规以及组合通规哈等等。对于这个型钢混凝土柱的这样一个， 那审查的这个内容呢，这个地方也给大家罗列出来了，接下来我就给大家在软件里面进行这样一个详细的软件展示哈。呃，打开一张异形柱的这样一个施工图，我们以这样一层为例啊。呃，这是一张异形柱的施工图，这里面异形柱的这个钢筋啊，采用了两种直径的这样一个钢筋，我们来看一下这是哪一层啊？ 呃，三点二五到六点四五，那我这个地方呢，就是导入这样一个 pk 屏幕的数据，以三点二五到六点四五这一层为例，然后导入模型 对位，接下来呢就是点这个教程参数，然后呢选择柱，点一键教程框，选一下我们这张异形柱结构施工图，右键确认 啊，这个时候呢，程序就把这个一弦柱施工图超规范条纹就列在这个地方吧，我们来对比看一下哈，比如说一弦柱有受力杠精的，肯定会不满足双击到这个地方，这个地方给我们提示吧。这个首先来 看一下这个一行柱识别的这个面积哈，识别的是八个十四加四个十六，八九十五的这样一个估计的这样一个配置啊，八个十四加四个十六，那这个是一行柱的二 a 一行柱二 a 一行注，二 a， 八个十四加四个十六，这个是对的啊，然后八九十五没问题。那来看一下他的这个全洁面的寿命钢筋啊，我们注意一下，这个是寿命钢筋的，这个不够啊，那寿命钢筋是四个十四加四个十六， 呃，这个边构建的这个面积是十六万哈，那为啥是四个十四加四个十六哈，我们来看一下异形柱的这个规范，这个地方哈，纵向生命钢筋，这个地方也是提到哈，就是在折角处设置纵向生命钢筋。那这个异形柱呢？我们来看这个 kcra， 他的这个这个寿命钢筋，那应该是这边两个，这边两个，还有这边四个，那一共是八个，是吧？也就是这里面的四个什么加四个十四，他的这个面积呢？四个十四 加四个绳子是幺四幺九，那除以异形柱的这个面积正好不够，很差一点啊。那比如说对于这个异形柱的我们再来看啊，这个加密区的 这个这一条，这是触犯的，没有二幺二的这样一条哈，径高与柱之比小于四，那他固精没有全高加密。我们来看一下他识别到的这个固精是八一百五，那也是超过这一条哈，同理哈。其他的哈，这个间距是吧？像加密区的最大的间距哈，这个是规范的间值，然后现在识别到的这个间距 也是把一百五，所以说也超了哈，一百五大于百一十二，呃，同，同样的哈，我们可以把这个规范的这个条纹哈以批注的形式列在这个旁边，然后对照着这个批注里的这个规范条纹进行施工图的这样一个修改哈。呃，本节视频针对一行注结构施工图给大家介绍到这个地方哈。呃，感谢大家的这个观看。

大家好，欢迎大家继续来到个体学堂，呃，我们这节课继续讲解关于我们混动施工图的相关问题啊，我是本次课程主讲人啊刘效果， 呃，那实际上我们今天要讲的一个内容，其实是对于我们之前也啊反复提过这个问题，就是对于卯固的考虑， 那我们知道在计算阶段，实际上对于呃我们的假定，比如对于梁和，呃梁和主次梁的一个假定，我们可能是做角角级甲定或者高级甲定， 那这个实际上不管我们做什么样的假定软件，都会按照我们的角接或者钢接啊去进行我们的这个啊配件面积的计算，但是我们一直强调在实际的设计过程中啊，要保证啊，我们的计算假定要跟我们的构造措施要相吻合， 那也就是说我们呃如果做的是绞肌甲定，我要满足绞绞接的一个构造措施，那如果是钢结的甲定，我要满足钢结的啊构造措施，那包括我们的这个某个长度啊啊等等啊，包括 carry 等级啊，对应的这个一些固定直径呀等等。 那么说这个卯固呃其实是我们通用规范，在我们的这个通用规范中其实上升为强条，那目前我们很多的这个审查人员世纪院都特别关注对于这个卯固长度的审查， 那么就原来因为呃应该说在通用规范执行以前啊，毛固长度其实也是我们规范的要求，但是基本上来讲，很多设计院基本上不关心这个毛固长度的这个要求，包括我们审查机构其实也不会省这个毛固的要求能不能满足， 那通过外商成为强调以后啊，这条很关键啊，很关键，但是卯固的这个考虑啊，他会很大程度上影响我们对配金的这个配置方式啊。配置方式， 首先我们看一下蘑菇长度啊，会导致哪些问题啊？这个当然我们的原来的讲课的时候，其实讲的很细，讲了很多啊，我们今天也主要还是给大家特别再次强调一下呃，大家要注意的事项， 那我们可以看到，如果是框架梁的这个卯固啊，也就是梁和柱的卯固啊，大家知道这个蘑菇长度实际也得讲规范是，呃，要求是零点四倍的 lab 啊，啊一，这个其实很容易达到啊，因为梁柱的这个卯固一般来讲是问题不大啊。问题不大， 那我们说规范里面是零点四啊，这个一般我们说没什么大问题哎，一般很很多情况下基本上都是可以满足要求的，那最麻， 其实对于这个卯固就是我们的主次梁连接的这个卯固，那如果主次梁连接是角接连接啊，我们知道卯固长度规范要求啊，就按照角接设计啊，在突击里面是零点三五倍的 led， 当然这个角接的这个卯固在规范中零点三五是没有要求的啊，这是突击的要求， 那如果是充分利用钢筋的抗拉强度啊，零点六倍的 lab 啊，这个是我们规范是有要求的啊，我们抗的规范是有这个零点六倍的 lab 的要求， 那实际上最难的，其实实际情况下就说，呃，往往我们说主次量连接这个零点六倍的 l a、 b， 实际上是不好满足啊，不好满足，也就说你为了满足某个长度零点六倍的 l a b 啊，你需要去减小钢筋的直径 啊，节约钢筋直径，那这样的话对于我们按照一般情况下就称之力进行啊，我们的这个配金的这种模式的情况下啊，可能会导致我们的钢筋的这种排 布以钢筋的直径选择可能会受到较大的影响啊，较大的影响，呃，其实我们的主要就是这个啊，对应的零点六倍的这个 l a b 啊，零零零点六倍的 l a b， 那这个实际来讲对我们的设计影响是比较大的啊，比较大的， 那我们知道为了去满足这个某固长度的要求啊，呃，其实我们说，呃，这软件里面我们其实在呃 pkpm 的为一点三版本的这个通用规范版本的软件里面，我们就增加了这样一个啊，某固长度的选择， 那如果是两端卯固啊，我们可以根据直卯段的长度调整我们的血经啊，当然一般来讲根据卯固卯固长度的调整我们血经的话，一般我们钢筋直接会变小， 那可能原来比如配一排的啊，有可能会变成两排，甚至会变成三排啊，意思这样的话其实对我们的整个的配机影响还是比较大的啊，比较大的， 另外大家注意这里面还有一个对于我，当然我们区分了跨界疗跟非跨界疗，另外我们还有一个要不要考虑受扭调整啊？因为这个里面有个有一个问题啊，就说我们规范里面对于这种受扭的啊，受扭的减脂疗 啊，瘦扭的减脂量，也就瘦扭的这次量，他的蘑菇长度即便是角尖要求也是零点六倍的 led 啊，要求也是零点六倍的 lb。 因此我们要大家注意的，对于瘦扭的这样的一个量啊，他的蘑菇长度即便角尖 也是零点六，那我们刚才说这一般的梁角结是零点四啊，但是受扭的非跨越梁，它的毛长度是零点六 啊，也就是对于受扭的梁啊，这个呃，他的谋超的要求要比我们正常的梁的要求要高啊，要高。好了，那我们说要讲一下十佳，我们软件里面啊 有些一些技术细节给大家稍微提一下啊。大家知道对于柱的这个毛固啊，对于柱的这个毛固，因为他涉及到一个这虽然我们要绘制梁的施工图，但是他要涉及到啊，这个柱的钢筋怎么取的问题 啊？英子这里面，大家知道这软件里面实际上他是得不到他没有住的钢筋的一些啊，去吃英子这个地方，其实我们软件也做了一定的假定， 就说对于柱的这个制作的这种毛，就主梁的这种毛固啊，我们他的毛固长度是用柱宽啊剪掉啊，我们的这个柱的一个保护的厚度 啊，柱的保护的厚度，然后再减掉一个孤筋的直径啊，这个孤筋直径我们一般取八，然后再减掉一个柱的脚筋啊，这个柱的脚筋啊，我们取的是啊，因为这里面有一个问题啊，就说实际上来讲，我目前来讲是个近四的曲直，如果说你的柱前面啊就是小于四百五， 那我们取二十大意思把我取二十五啊，然后去判断这个马屋长度，然后能满足要求，我们是根据这个原则确定梁的制作是用主梁的宽度，减掉主梁的房屋的厚度，减掉主梁的孤径直径，再减掉主梁脚部的重心直径， 去判断这个粮的制作能不能满足我们的能判断我们粮的这个蘑菇长度啊，能不能满足这个主粮的这个这个要求啊，就是次粮的这个蘑菇长度能不能满足主粮的这个要求。 那墙的面围制作，我们是用墙的宽度剪掉啊，墙的把握的厚度，再剪掉拉筋的直径啊，剪拉筋再剪掉一个水平啊，或者固水平或者孤筋的直径啊，再减掉一个竖向钢筋的直径 啊，这两个一个水平取八，一个数项一般取十二。因此大家可以看到这这三种情况下，软件对判定这个某物 长度的时候啊，啊，其实根据我们的梁端所连的是柱啊，还是梁还是我们的墙啊，他们的某个长度的计算方法是不一样的啊，是不一样的， 那当然对于墙的话，其实它的某个长度是零点四倍的 l、 a、 b， 就跟筑墙是一样的啊，筑墙是一样的，但是说主梁的时候，刚接的情况下是零点六啊，次量是零点三五啊，零点三五， 那这个就比较麻烦啊，因为这个实际来讲，如果说让我们设计师呃，在设计过程中，让我们设计师就是人工处理的话啊，这个工作量会非常大啊，几乎说不可能啊，不太可能。因此我们说这在软件过程中啊，软件 啊有这样一个处理啊，让大家非常高效的去实现啊，某无长度的这样一个啊，实现啊，满足， 也就说你身上的施工图啊，可以考虑满足蘑菇长度，这样的话也是避免我们设计师违反墙条，那我们可以看到这个梁，这个梁如果我们不考虑蘑菇长度的这个选金的话啊，他是一个二级卡尔等级的梁啊，净化八米一啊，他的截面是四百五乘以六百， 我们可以看到如果是不考虑这个这个我们的毛固长度，那我们选择钢筋啊，他的计算面积是一千七，选择一千七百四十二，配置两个他的左左顶筋，配置两个二十五，加两个二十二就可以啊，收押钢筋配置五个二十二啊，五个二十二，满足要求 右基金，呃，计算面积两千二，配置两千四百五十四，配置五个二十五，那么可以看到，呃，实际上这种情况下，我们很多情况下设计师都是这么做的啊，一般大家有时候不考虑这个毛固，但是说如果考虑毛固， 如果考虑保护的话，因为这个这个配型实际上考虑保护以后是不满的要求的啊。我们可以以左侧这个地方零点四倍的 lab 为例，这左侧的这个方向的这个量宽啊，这是他的制作宽墙宽，这是墙的宽度啊，那是三百五，那保温的厚度二十，按照我们的 这个混凝土量的混凝土 c 三五， hrb 四百的钢筋抗震个头是是二级 hrb 四百，然后 lab 是四十倍的 d， 那我们说顶筋和顶筋的织毛的长度都要求要大于零点四倍的 led b， 那左侧的这个墙枝可供卯固的长度，也就说他现在 如果要满足毛孔长度，刚接的假定他的毛孔长度是多少？是用墙的宽度减掉一个墙的毛的厚度二十，再减掉一个拉筋的直径八，减掉一个水平筋或者孤筋的直径是八，再减掉一个竖向钢筋直径 去十二，那这样的话，他的这个墙的啊，这个做一下可量的这个最大的某可供某固的长度为三百五，减掉二十，减掉八，减掉八，减掉十二，等于三百零二， 那也就是我们在设计的时候啊，既然既然他的某固段要求是四十倍的 d， 而并且他的这个某固段的长度要求是三百零二，那也就是说我要求是因为这个地方是 led 是零四十倍的 d， 那也就是零点四乘以四十倍的 d 要小于三百零二， 那么这样的话，我们可以反向推出这个地要小于十八点九，也就是我的这个地啊，应该说最大只能取到十八，那显然这个图里面要取到二十五跟二十二的话，其实都没用，也就说你取二十五跟二十二，他根本不能满足某个长度要求，那说明你违反强条，即便你满足承载力也没用。 那大家注意，如果说按照我们这样去反算的话，我们的钢筋直径最多取十八，那我们就要去重新排布了， 那大家知道顶尖的计算面积是一千七啊，一千七，而我们的钢筋直径最大为十八，因此我们至少啊要需要七根才能满足要求啊，七八五十六啊，这个 每一根是十八十八的直径，那我们这样满一千七的话，至少有个七根，那七根的话，如果是我们要按照单排排列，也就是我排一排，那他的进距就等于四百五，减掉二十啊，减掉 二二乘以八，这一套一算啊，这个时候啊，他的间距是四十四点六七，那四十四点六七，大家注意他大于了我们的啊，最大的间距一点五倍的地跟三十毫米啊，三十毫米啊，这个是可以满足要求的， 有单位配列那底精，但是底精，大家注意底精，因为它是啊一千九 底薪一千九的话，我们说我们要更计算面积，一千九我们实际配置了啊，在这个地方啊，就是配置了一千九的话，五杠二十二是满足要求，但是因为五杠二十二是不能满足毛无长度的，我们要把钢筋降下来降到十八， 因为这个时候我们架完以后啊，我们可以选择啊，这个这个小一点钢筋直径呢，我们可以选择六个十八跟两个十六的啊，然后重新小则，这样的话选择两种直径啊，这个进去，可能进去的话三十六点二九也是大于，这个是能够满足要求啊，能满足要求， 也就是说大家可以看到，呃，对于这样一根由承载力控制的梁，呃，如果我们不考虑施工两端的铆固啊，他这集成配镜模式，如果考虑 它是另一种配镜模式，并且它主要要以选择小钢筋的直径为主啊为主，呃，因此我们说这个其实对于我们的卯固长度的要求，对于我们的啊，这个配镜模式的选择是影响非常关键的啊，影响非常关键的 呃，并且我们说，呃，可能他有可能会导致我们的赔数也会变化啊，赔数也会变化，那大家再看一个啊，比如这个梁，这个梁是主次梁啊，这个梁是主次梁。钢筋连接， 我们可以看到它的计算面积啊，这个梁，这个主梁的这个测量的计算面积啊，它的制作是二百三百四十六啊，我们实际配件呢，配了两根十六的四百零二是满足要求的 啊，右边四倍六十一，配了三杠十六，六倍零三满足要求啊。底精三杠十六也是满足要求的。但是大家注意我， 我们这根里梁，呃，它的宽度实际上只有两百五啊，左侧这边是两百五，右侧是三百，保温的厚度是二十。那我们同样对这个梁，我们考虑它的混动标和 c 四五，但是它是非抗震的，我们用 hrb 四百 c 四五，呃，查表，它的 lab 是二十八倍的 d， 因为这个是个钢筋连接啊，因此我们的软件里面标识的时候是 lg， 那 lg 其实代表的就是充分利用钢筋的抗拉强度啊，因此他的直卯段要求是零点六倍的 lab， 那我们说零点六倍的 l b 的话，我们就对左侧的这个量制作啊，那他的可供卯固的长度啊，假如我们孤金假定是八，总计二十二，那我们可供卯固的长度是二百五，减掉二十减八减二十二等于两百。也就是说这个时候如果我们要选择主量的次量的这个 钢筋直径的话，也就是它是零点六倍的 lb， 因为零点六乘以二十八倍的 d， 它应该小于两百啊，这个两百五减掉这一部分是小于两百，那我们可以推到是 d 是小于，等于十七十一点九，也就是这个时候啊，这个梁的钢筋直径最大只能配到十毫米， 也就说你根本不能拍到十六毫米，那你虽然从按照成色率配，你拍一赔钢筋十六满足要求，但是实际上来讲，按照毛无长度的要求你是不行的。那这样的话，我们为了满足啊，这个计算面积三百四十六，意思我们至少要配置五根钢筋 啊，配置五根五根钢筋才能满足这个三百四十六的要求。那五根钢筋按照单排陪列，它的间距是两百，减掉二十乘以二，再减八乘以二，再减五乘以十除以四，等于二十三点五，它小于了三十，那小于三十，大家注意它不满足我们规范的要求。 意思我们说这个，我们把原来的单配钢筋十六的面积，对，为了满足毛无常做的要求，我们把它排成两排，排成两排以后啊，他的排数就是上面是三排，第二排是两排，有三个三个二的那种布置方式， 那右侧的这种方式啊，他的制作钢筋啊，十倍钢筋，孤筋是十毫米啊，动筋二十五，我们可供这个毛骨长度啊，算算算，三，二百四十五，用零点六乘以二十八，算完 d 等于十四， 那对于实测的话，我们为了满足这个四百六十一的这个计算面积啊，因此我们至少要配置三杆，三杆的话，单排配置啊，他的这个进距是可以满足一点五倍的，定个三十毫米的一个大值，因此大家可以看这种情况下，也就是说对于主推量连接，呃，由于零点六倍的 m a b 的钢结要求啊，某顾客要 要求，导致了这个梁的配金都要取得很小的钢筋啊，都要取得很小的钢筋，那有可能会导致原来有一排配置的变成有两排配置啊，变成有两排配置， 当然有些情况下还有更麻烦的，也就说，呃，我们，我们很多设计师以为我们在计算的时候，我们家里刚接缴接就完了，我们就算完了，直接配新。 但是实际上来讲，呃，角结和钢结的这种假定啊，在最终施工图阶段里面还可能会反映出你的方案不合理， 也就是说你不要以为你剪了，有的人说我假定脚尖或者假定钢结我就行了，你假定脚结或钢结并不一定行啊，只是说你认为他行，但是他未必行，为什么呢？因为假如这个地方你假定了钢结，但是实际上你的配金 配的很小了，你都不能满足这个钢筋的假定，那说明你的假定不合理啊。意思这个手啊，并不是说你只能通过钢筋的方式去调整，而是你必须要调整结构方案， 因此我们一直强调这个强节点强卯固的。这个卯固要求啊，不是一个简简单单的去说我影响我的配经方式的一个问题，还更重要的是他反映出你的这个方案的假定是否合理的问题，也就是有些情况下我们做的这个假定其实不成立。大家看下这个案例， 这个案例里面这面有，这面有一个梁，这个梁我们假定的是两端钢结，因此它就是固固啊，标示是 lg 啊。这个梁的呃，洁面是两百乘五百，近距离啊，跨度是五二五零五级的，保温的厚度二十 c 四五，我们可以看到啊，这个梁它的主梁的 垂直方向的主梁的制作宽度是两百啊，保温的厚度是二十啊，也就是他的主梁是两百呃，乘六百，他的次量是两百乘五百啊，这个其实从理论上来讲，这个方案肯定不合理啊，但是我们很多设计师就这么干， 那大家看一下 c 四五 h r b 四百 l a b 是二十八倍的 d， 那我们说它是充分利用钢筋卡拉强度的要求的织毛在长度是 零点六倍的 lb， 那对于下的这个量，他的十倍公斤是八毫米，直径是八毫米，重轻是二十二啊，重轻二十二，意思我们说可以共啊，这个次量次量某固的某固段的长度是两百，减掉八，减掉二十，减掉二十二等于一百五， 那就是他要他这个量要达到钢筋卯固的话，他需要至少要满足一百，他要有一百五的卯固长度，而要满足一百五的卯固长度，我们用零点六乘以二十八倍的 d 要小于两， 我们去反推得到他的 d 小于等于八点九三，也就是他的 d max 最大只能取到八毫米啊，你取到十毫米不行的。 而这个梁，这个梁大家注意，我们根据混动规范的九点二点二杠一，这个梁高他是不小于三百，因为他是五百不小于三百，那不小于三百的时候，我们钢筋的直径不应小于十毫米 啊，不要十毫米。那大家注意，这个时候因为规范这些要求，他不想要十毫米，也是我们只能去十毫米，而只能去十毫米的时候，大家注意，我们发现而他的毛无长度要求只能是八毫米， 你看叶子软件的这个地方会提示啊，这个梁制作卯固不能满足规范或者投机的要求，零点六倍的 lab 啊。呃，如果我们去递等于十毫米的时候，他是大于这个一百五的啊，不能满足要求，因此这种情况下我们没法给你去绘制 规范要求施工图，只能给你提示啊。那大家看当你提示这个提示的时候，设计师该怎么办呢？ 这个时候大家可以看到显然你的呃，如果当你看到这种现象的话，说明你的方案不合理，那这个时候你有两种处理方法。第一种类方法，因为你为了满足保护长度要求，你只能把这个量加高加宽，因此你可能要返回模型， 把量的宽度加宽，重新调整结构方案，重新去让他满足，至少要满足十毫米，然后你配十毫米的这个重金啊才可以。 那要么你把这个次量的次量的洁面啊，这个降下去，比如我这个是二百乘五百，那我可能比如量高我要小于三百啊，变成二百乘三百，那可能这个重型直径可以减小，否则没法减啊。这是第二种方案。还有一种方式就是我这个地方我就不做高级，假定我可能满足不了高级， 我就做个交接啊，那做交接以后，这个某物长度可能比较满，比较容易满足啊。那总之大家注意，我们可以看到实际上某物长度这个问题啊，不仅仅是个非常简单的说我们施工图阶段啊，我给你去调整满足要求的问题， 其实更重要的是，其实他也反映了我们在结构设计之前，我们假定角结或者钢结的一个方案的合理性与否的问题，因此我们说他也 在通用规范中上升为墙条啊，我认为应该是很有必要的，那也是引导我们希望我们设计师能够啊在通用规范上升为墙条以后啊重视起来，对我们的啊结构设计过程中啊，梁祝 凉凉凉墙他的脚结还是钢结的夹定，同时我们要注意最深度阶段，同样你的配金要 满足角结或者钢结的这种铆固长度的甲定，我们的计算甲定一定要跟我们的构造措施要相合相合。 好了，这是关于我们呃规范中啊，对于呃卯固长度的要求啊，他引起的对我们施工图阶段的一些啊影响。 大家可以看到计算处理一个结果，但是施工图里面要做很多的工作，要做很多的判断啊，因此我们说施工图阶段有时候用软件的这种处理是非常有必要的，并且让你知道啊是什么原因引起的，并且让你判断到他能不能满足保护长度的要求等等。 那我们通过这种生物图软件的处理，能够让我们不再违反强条。好，关于我们卯固长度的要求的问题，我们就讲到这啊，谢谢大家，我们下次再见。

好，那直接来看一下软件啊。行，然后这个模型还是这样的啊。当然如果大家已经是另一个同事在做了，你直接让他切碳排放就可以了。那我是同一个人做，那怎么弄？那直接是在这个基础上对不对？然后直接在这里就可以切了啊，就可以切碳排放了， 等会， 对，就是一样的，就是要稍微等一会，也不会很慢。 嗯，然后这个状态他就是已经切，哎，不是切过了吗？是我啊，对， 就是这样的，你可以看到刚刚这个主界面不是节能吗？就是都是在这里啊，这里就是有所有的模块了啊，你，你其实就是我，我比较习惯在这里切，因为我会一个人把所有的模块做掉吗？如果是不同同事做，那你让他 打开的时候，你把模型放到云端，或者是直接发给他啊，这就是现在的一个状态。然后在这基础上就是你可以首先转过来之后，比如说你不，呃，你觉得这个模型你要核对一下，你可以直接再去查看一下。这里面的操作 都跟节能都一样的啊，所有的模块都是一样的，比如说每个标准层的一个状态呀，啊，这样的属性啊等等。 好，然后模型就到这了。然后这个里面唯一不同的就是从我们刚刚的一个，呃，理论介绍也说到了，就是唯一不同，就是有增加了像能号啊，像我们油电转为碳的一个统计，像碳排放设计，对吧？ 其他的前面我们就不在最数了，都是一样的啊，如果你要去调整，你再去做，如果不用调整，你看我再来过一下。首先是项目信息，对吧？我们就有具体的一个呃位置，因为不同的地方他所对 的标准以及气象参数，房间的运行时间啊，照明功率密度也会不一样，对吧？然后其次是我们这里就是有模型导入啊，导入有很多方式啊，常见的就是直接导入三维，这个就非常快了，像天震 sur 的模型我们都可以一键提取 好。然后下面就是摊牌放，那摊牌放做的话，每个，呃设计我们都会对应标准，节能对应节能，那摊牌放你就对应我们一个是设计对标啊，就是目前只有一本，对吧？其次是我们的一个 计算标准啊，刚说到了除了国标，其实地方还有一本啊，只是说我们可能啊，海南省不太适用啊。然后下面的话，像我们的电网因子啊，电网因子就是目前就是来源于这本计算标准里面，我们会说我们节能算出来不是耗电量吗？那我们会说最终要转成 探的一个当量统计吗？让现在国标里面他那个计算标准其实对应的是二零一二，我只是给大家去灌输一下，如果你用二零一二的话，其实你会发现这个值是非常大的啊。现在像我们 每一年啊，就是我们国家电网都会发的啊，最新的是二零二一年的，我们已经加入到软件这边了，就是目前就是推荐让大家用这个。当然后续比如说你想要对比， 比如说我就要对标，嗯，国标嘛，就是比如说弓箭对标二零一五的这本国标，那其实在二零一五做设计的时候，他的探网，呃，电网探排放印子肯定是二零一二年的，对吧？不可能是二零二一年的，所以后续我们也会去完善这一点啊，就是让大家去先了解一下， 好，然后下面就是我们的节能标准，对不对？节能标准就是我这个是弓箭，那他 他对应的就是二零一五这本公共建筑节能标准。那如果你是居建，那我们海南就对应我们的刚刚说的下个冬暖地区的啊，大家要注意一下。其次的话，这些计算方式都是跟我们节能是一致的，只是放在这里，放在啊，因为他都是交给软件嘛，他是一个工具给帮助。大家 好，然后这些具体的像材料，像我们的一些遮阳，正常的设置就不用再去设了，因为刚刚节能已经做过了，那直接来到碳排放。 首先我们要设置什么？设置我的使用年限，因为针对年限的话，我们统计一个建筑全生命期或者是运行阶段整体的一个数值，我们会算出来一个整体的，比如说你是五十就乘以五十啊， 正常就是一般类的吗？如果你是其他的，我们在另说啊。其次是我们这里有啊，有框框啊，可能比较小，有框框就是 我们默认都要去算运行阶段，你既然要算他买房，那你运行阶段的他针对标准你肯定要去算出来。其次是我们对于建材建造、拆除以及最终的绿化这四个阶段是可以去选择的。就刚我前面讲的那几种阶段，那 统计方式啊，能号统计方式，目前给定的一个是按节能的权衡方法来统计。其次是有我们直接说到了施工图，后期我们有详细的一些系统配比，对吧？ 那我们对于我的一个系统选型以及冷热源配置，我们可以到详细的一个综合计算界面啊，去调用我们的一个内核。那说到内核我再说一次，就是首先是这本判牌坊计算标准啊，不是国家还能院他们自己做的出来的嘛，二零一九当 就已经有了吗？然后他们自己做测算的时候没有用国外的内核，用的是自己的 ibe 内核。然后当然我们目前 pkpm 也是跟他们合作一起去做二代的一个研发 ibe 啊，大家或许可以关注一下， 下面是我们的一个方法。三，就是比如说我们已经有能号的啊，暖通专业的图，呃，软通专业不是也有自己的符合软件去算能号吗？他们算的会比较详细一点，如果他们算出来之后，你可以直接在软件中输入数据就可以了，考虑到我的一个空调、采暖、照明等等，对吧？ 好，下面就不多说，我们先选第一种，选第一种非常简单，就是相当于是一键算碳，因为你是拿到能节节能全横的基础来做的，然后这里就点一下节能全横计算，计算完之后在这个碳排放设计里面哦要再算一 摇，一会 没通过，因为我调整了一下，我再开一下，我那个对，因为给大家操作节能的时候弄过几次了， 没关系，我做了个备用看一下啊， 就是正常。我是建议大家思路是这样的，你要先去做你的，我这里权衡，其实你权衡之前没达标，其实在我们碳排放里面还是也可以去做的，但是建议大家在节能里面先去过掉节能，我们再来做碳排放啊，建议大家去，这样 啊，然后这个，呃，他还算完了哦，然后这个就是算完之后，下面就是节能，算完我们就会有权衡，有，呃，有那个权衡的，空调 采暖嘛，对吧？然后下面就是照明，照明的话现在密度值我相信大家像机电专业会关注的比较多，目前就是照明功率密度他有个整体的提升啊，有个提升比例的，不然为什么我们能做到这样的一个节能率以及这样的一个碳排放比例？ 首先是他从系统的一个 sup 值他都调整了，其次是他的照明功率密度也做了一个优化啊，你可以看啊，稍微看一下，就比如说普通办公室， 我们都是现在用线型的密度值了啊，功率密度值，线型办公类是八，嗯，然后参照的是九，你能看到这样的一个比例变化哦，然后我这样点击计算一下，这个计算非常快，哦 哦，这个没算出来，不行，这个 what？ 对，然后，嗯，因为刚刚操作过几次，所以可能数据会稍微有一些微调啊，但不影响。然后算完之后就是我们在这里啊，算完之后这样的就是，呃， 匹配完就是节能全横计算，然后算完之后他会自动跳啊，下面就是具体的设置了，具体设置，因为我们全横的话，他配备的系统啊，什么都是跟标准一致的，不需要大家去调，如果你要自己去配的话，你要选方法二。然后这里就是我们会输出对应的供供暖、空调以及照明啊，这个没提出来 有照明啊具体的数值，然后这里就是，嗯，稍微熟悉一下，这里就是有这样的，就是我们建材建造运行拆除例会，就是这几个阶段都会展示出来。但是我们对于我们前面算的只要算运行阶段这个里面的数值的话，就展示在这里。 然后下面的话就是一些像水资源啊，你也可以增加，因为很多像水会生活水资源你也是考虑到，嗯，而且这一部分的占比也是非常大的。嗯，考虑到我们的一个运行阶段，当然我们对于 通用规范的话，目前是不去设计的，对你全生命期你再去考虑啊。然后在这边的话你看一下计算结果，计算结果是这样的，就是我们分了两大部分，一个是针对运行阶段对标，一个是针对全身 生命阶段对标啊，全生命阶段，然后针对运行阶段我们就要去判定三这一点啊，就是我们相对二零一六年执行的节能标准的一个降低比例，以及他的碳排放降低强度。 然后在这技术上他会展示我的具体的设计单位值以及参照单位置，详细的一个数据都在这里啊，数据以及图表分析我会告诉大家，就跟节能刚刚展示的是一一样的，就是帮助大家去实现。比如说我到底是哪一部分的占比超过了我的参照建筑，那我可以去优化对应的一个位置， 比如说是不是我们的空调啊，符合空调的一个碳排放量啊？超了，那我们可以去优化，就相当于我们前期就能去介入了。 好，然后输出报告 好，目前报告是这样的一个状态，首先是我会，嗯，这些数值就是都可以在软件中去优化的去完善， 然后下面就是我们会展示说叫运行阶段探排放分析报告书，然后有详细的一个是我们的一个计算标准，然后以及我们的一个项目信息，因为他要对标我们那个节能标准嘛，所以而且对于节能的参数我们都有详细的 叔叔在这里，以及我的这些审查设计师，嗯，审查老师可能会去看你的一个施工图的状态，嗯，然后就是维护结构的一个热供参数，比如说设计值，参数值是多少都会展现在这里，对于最后就是判定说，嗯，我们的一个 计算结果就会展示成这样的一个状态，对，不过你达标就是达标的。那下面再来看一下 第二种吧，因为可能有些设计师会想去设置系统，然后对于第二种就是我们通过综合能号调用内核或者第二种，第三种其实都一样的，你要去输入具体的一个能号值的， 然后就是在这里啊，就是在这里点完计算配置，再去点我们的系统设置。哦，这个界面其实非常熟悉了，如果用过能号模拟的话， 就是我们会去配置，我们是按楼层来划分，比如说这个简单的弓箭，那他可能就是单个房间，就是我们的，呃，分体机或者是挂式机的那种单元式的，嗯，空调，那很简单，设置的话，你可以按房间去选，或者是按我们的 楼层就一次性给他设置上，然后这里面对应啊，选完之后我们对应是按定风量，或者是我们的分分体式空调设置，我呢目前的制冷 cup 和制热 cup 值，然后这边的话给他勾选上 选项是直接进行符合计算，然后下一步符合计算完之后，这边就会出我们的忍肉员配置，刚刚说的那种分体机啊，集中式的我们就可以不用去 设置我们的人乐园的配置。然后这边的话如果针对像定风量、风机盘管类的，我们去配备具体的四大配件， 针对不同的呃冷热机组去设置我的一个呃功率值以及我的台数，配置到我们的一个呃系统中啊，这个就呃比较详细，然后输出之后我们就可以直接去 考虑其他的部分啊。对于运行阶段除了人为原的配置，我们要考虑照明设备啊，生活热水以及我们的可在生。为了给大家看啊，我看一下可在生的位置， 这个照明的话跟刚刚是一样的，因为照明每次都要算一次哈，然后 可再生，对，都在这里啊，如果大家想要去调用啊，当然我们这个有一个向导功能，如果想要去调用，你直接到这里可再生， 然后可再生就是我们现在软件帮助大家就是直接调用的一个入口啊。对于供热系统以及供冷系统以及我们的太阳能发电，就是你在这里就可以输入我的具体年太阳能总辐射量以及我们的光伏组建面积，比如 比如说啊，我们放在放在这里啊，这个值，其实你具体的值的话，你可以在这里就是相当于提资，比如说我们后续会要考虑我什么状态下能满足我们的碳排量啊？碳排放量， 如果你在节能不能在调的技术上，你可以去优化我们的太阳能，对吧？那你就告诉他你太阳能要做到这样的一个光伏面积，就是你要呃去排好，去做到他的一个，嗯，具体的发电量， 嗯，然后分类，呃，这种就是其他类的大家再去考虑啊。我现在给你们看一下这个统计 哦，这个是他算出来的，这怎么都没字了呀？ 我字有点问题。 好，大家看一下啊，就是这个，就是其实你会发现我直接是加了太阳能之后，他的一个整体的一个呃，提升就能满足。我们刚刚是同一个项目啊，只是说我如果不加太阳能啊，在这个界面 摊牌放专业设计，如果我不加太阳能，我去勾选掉他，那他就是不满足的，就是我跟我刚刚 ppt 展示的一样， 那他就是不满足的。如果我加上了太阳能就能去实现，就相当于这是你的一个优化的方向了，你加上了这个啊，你就能去实现，而且能告诉大家就是我如果只想满足刚好满足这个这个展示的这个要求嘛，那你 你就可以直接去做到对应的一个值就可以了。 对，是同一个项目，这个弓箭就是在刚刚的基础上算完之后，我发现我只能做到百分之二十八，对，这个降低比例是优化比例是不够的，那你需要去增加我的可再生能源的一个数值啊，来实现我们最终的一个啊要求， 然后这个来看一下这个对应的报告书， 然后报告书也是一样的，在这基础上啊给大家看一下。 对，是这样， 就是他会展示非常详细的我们设计建筑的一个供暖供电量，以及我们参照建筑的一个，呃，具体的那个供暖啊，空调的一个电量，以及他最终的一个单位面积碳排放量 啊，最终会输出这样的一个对比图，然后继续，然后输出我们是否达标的一个状态。 好，以上就是整体的一个呃操作的一个思路。

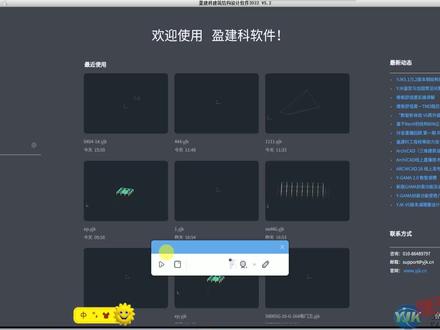

呃，用户在用咱们这个 p 个 b m 接口在转换模型的时候啊，出现这么个问题啊，然后他点转换， 然后这个程序他给你弹出个赫载定义大于九千，这是个什么意思呢？呃，那么回头给他打开模型看一下， 好，打开模型的时候呢？然后咱们这个五点二的新程序呢？现在会弹出这么个提示，就是说你是老版本模型啊， 就是打开后可能会被更新到新版本啊，是不是需要老版本可查询的一个备份文件，他就警告一下是不是打开，如果打开的话他就替换成新版本了， 如果你点否的话他就不会替换好，那么我这里的话我先点四把它给替换成新版本啊，我这里边装的是五点二的新程序。 呃，既然他提示的错误是赫仔有问题，那么我就检查一下赫仔呗。呃，首先查一下这个呃版赫查询，比方说看到的横火里面有没有什么特别异常的这些赫仔啊？这里每层查一下，应该基本上好像没看到什么九千的赫仔啊， 然后一个个去查一下，查的时候你可以点一下这个清理啊，他清理的话实际上就是程序里面这个模型里面没有用到的后台，他会把它清空啊，然后板间板间接动力好，这个地方好像有点异常了，这个滚动条你看 一搜就往上面弄出这么小，那肯定就是说这个板间线和仔好像是出了点问题啊，那么这个的话可能已经出现很多这种怪异的和仔了，那么有这个和仔存在的情况下，我点一下清理，点试 好，程序就会帮你做一个清理，如果你这个里面没有用到的喝的，他都会帮你清空。 好，那哇，一个都没用到，全部清空了啊，那可能就是这个赫仔出现了问题，他因为有九千的一个作废的一个赫仔啊，废赫仔。好，那么我先保存一下，为了防止这个程序不要崩溃，可能 等一下前功尽弃做的工作啊，然后我再去那个接口转一下试试，看看是不是这个赫载的原因啊，我把它关闭 好，然后同样启动这个接口，再给他转一下试试看， 好再点一下。哎，果然就是刚才那个后台被猜中了啊，就 知道个原因啊，就把那些作废的赫仔，废赫仔给他清空一下，清理一下，做一个清洗啊，就程序就成功了啊，那么这个问题暂时可以先这么去处理。 呃，大家日后如果在使用软件的过程中还遇到其他的问题的话呢，也可以通过右下角这个联系方式联系到我们啊，这个是我们的一个联系电话， 这个是我们的一个技术知识的一个邮项， 记得关注我呦。

本节视频继续给大家介绍没有 pk pm 施工图审查软件进行强助图的这样一个教程。先来看一下 在强助施工图里面，最主要的是这个边缘构件的一个识别，那程序对于边缘构件的这个识别呢，也是最多支持四种直径的哈。呃，比如说这个图里面，这个边缘构件里面的这个纵径可采用多种直径，但是最多不超过四种直径。另外呢，也支持多编号共用一个边缘构件的这个样图， 比如说这一个有这个样图对应了 ybz 五还有 ybz 五 a 两个边构件，那程序呢，对于 ybz 五也是准确识别到他的这个重金，然后对于 ybz 五 a 呢，也是准确识别到的这个六个十八 啊。同时呢，在算这个边缘构建的这个体积的功率的时候哈，对于这个体积的功率，程序里面也是可以考虑强生水平分布金的这样一个贡献，那这个比例呢？呃，也是可以让大家人为的这样进行一个干预的。那接下来我在程序 里面给大家做这样一个演示哈，我以这张约束这张强助施工图为例哈。呃，首先我也是采用模型数据加施工图的教程方式导入相应的这个模型数据，我这里面以以的是这一层为例，选这一层导入模型，那这个时候模型的计算数据我放在空白的位置，我找一个基点能对位，我选择这个基点， 然后跟我模型的这个点进行照一个对位，对上位之后，那接下来点教程参数，我们可以看到程序里面能自动的识别墙 这个相应的这个图层啊，呃，有的时候我们画图的时候这个图层分的不是那么好，如果说程序没有识别上，或者是你框选之后审查的这个效果不好的情况下，那你一定要看看这个图层， 呃，我这个地方呃给大家把这个图层全部清理一下啊，来告诉大家，如果说要人为干预的情况下，这个图层应该是怎么选？比如说选择墙标注，墙标注呢？那他这个图层呢？首先墙的这个标注要选 这个标注，还有引线，同样的绵阳的标注也要选，还有这个边构件的这个标注也要选及其引线啊，右键确认。那这个时候强重轮廓线，边构线的强重轮廓线是这个轮廓啊，这个主要是这个轮廓， 然后还有这个边构建的这个轮廓，这个时候就要求我们画法上面每个边构建一定要有一个 pl 封闭的线，然后右键确认。然后呢强助固心线， 选择这个固精线，那这个固精哈是不要选择的，这只是一个示意，然后强表线 选择相应的这个墙表线边构建的这样一个表格线，当然了这个里面他把这个美美还有墙的这个表格线都按照一个图层，和如果说不是不同图层的话，要把这几个图层也都要选择上去，右键确认。然后呢这个参数里面有一个 强助的单要一个比例，你按照一笔多少画的，你就输入多少。再一个就是这个地方体积不够位， 进入水平分布钢筋的这样一个比例，最多记录百分之三十，这也是规范上的这个要求啊，设置好之后，点一键教程框，选这张施工图，右键确认。 呃，这个时候审查出来的这个相应出犯规范的这个条纹也是在左侧给我们列出来啊，比如说墙体，墙体的这个配件率的不满足，是吧？我们可以看到墙的这个配件率的不够啊，墙衣哈，可以对照这里面进行相应的去修改啊。墙衣，然后呢还有这个边构件的 边构建的，我们来看一下这个约束边构建四，是吧，那这个地方他的这个体积配规位是不够的，差一些，那这个程序也是给我们进行了这样的一个提示啊， 接受编构建设是这样子的啊，原始版本是不够的啊。呃，当然了，在强助施工图里面，同样可以把这些审查的结果作为批注的模式放在施工图里面，对照着进行相应的去修改。 pk 屏幕软件的这个审图软件呢，对于强助施工图的审查是有绝对的这个优势的啊。呃，如果大家感兴趣，大家可以把手上的这个 施工图进行相应的这个教程一下啊。好的，今天给大家介绍到这个地方吧，感谢大家的这个观看。
