g71车内圆弧循环长度不动怎么回事

今天视频的主题是如何快速排除车床 g 七一和 g 七二粗加工循环故障。这些技巧你可能没有听说过，但是他一定对你有很大的帮助。假设我们用 g 七一边写一个外圆粗加工循环程序，然后在图形页面中运行，一旦到达 g 七一行，我们就看到了一个警报， 一个非常单调的警报。这是什么意思？我们应该如何解决？只有机器人才会用单调的声音说话，声音没有上声也没有下降，音调总是朝一个方向。如果用非单调的声音讲话，你的声音一般都会上下起伏。对于我们的加工而言，也可以用这样的方式去进行考虑。如果某些东西是单调，我们的刀具将会永远朝着同一个方向移动。 在这个例子中，我们的刀具永远都会朝着负 z 正 x 的方向移动，因此它就是单调的。这里的另一个粗加工循环则是非单调的，它会向上移动，然后往下，然后再向上。大家可能会在加工皮带轮之类的弓箭上看过，如果我们看到一个非单调的警报，那么问题会出在哪里？我们可能使用了错误的循环类型，可能使用的上面的类型一，而不是下面的类型二，也有可能是对零件进行了错误的编程，试图让 让机器执行一些不可能的功能。因此，如果我们无法在显示器中运行图形，应该如何查看程序发生的问题？诀窍是，首先你要进入编辑模式。我们将出于测试的目的，将 g 七一变成 g 七零。 g 七零是精加工轮廓循环，他没有像 g 七幺和 g 七二的循环限制，这就代表我们能够在图形中运行这个循环。 现在看起来整个运行的都没有问题。我们可以说这是一个非单调的循环，刀具会先向上移动，然后向下，然后再次向上。我们现在看到 x 轴已经改变了方向，这就代表我们需要告诉控制系统使用第二个类型的粗加工循环。现在来看程序，这里记其一的 p 和 q 值，定义了粗加工循环将要使用的子程序轮廓。 p 值指的是开始行， 六指指的是结束行。如果我们在开始行上只使用 x 或 z 值的其中一个，控制系统将会默认第一类型的循环。如果要命令为第二类型循环，我们必须要在开始行同时命令 x 和 z 值，这就是让控制系统知道我们要改变方向。现在我们改变程序再运行看看。首先按下编辑，然后向下找到我们的起始 行，这里是 n 一，我们现在再加一个 z 零点一。之所以选择 z 零点一，是因为刀具原本就在这里。在确定我们使用一类型或是二类型的循环时， z 值并不重要，重要的是我们要在开始行同时使用 x 和 z 值，所以我们在这里加了一个 z 零点一。我们继续将 g 七零改回到 g 七一，现在在图形中运行一下， 就是这么简单。这个程序给了我们一个非单调的警报，然后我们将它从 g 七幺改为 g 七零，这样我们就可以查找问题，可以看到这些轮廓。一旦我们发现 x 轴正在改变方向，就要确保使用的是第二类型的循环。为了让控制系统强制进入第二类型循环，我们在 g 七一轮廓的开始行添加了一个 z 值。如果我们用的就是第二类型循环，但是依然出现一个非单调的警报， 我们应该怎么办？我们将从相同的前提开始，将 g 七一改为 g 七零循环，然后在图形显示器里再运行看看。现在我们立刻就发现了问题，这里原本是槽的地方，却看到了一个米老鼠的耳朵，所以这里发生了什么？我们用的是 g 三弧线，而不 不是 g 二弧线，所以要把 g 三改成 g 二，并且在这个时候要把 g 七零改回到 g 七幺，改变之后再看看，这样问题就解决了。所以请记住，如果你遇到 g 七一或 g 七二粗加工循环问题，暂时将它切换到 g 七零，然后就可以在图形里查看出现的问题。如果你得到一个非单调警报，确认你是否在开始航同时使用了 x 和 g。

昨天有一个朋友私信我说说能不能咨询一个问题啊？关于编程的，关于用 g 七幺循环的， 问我咨询问题要多少钱啊？我说一个简单的问题，我有空回答就不收钱。他说他说你关于两个， 一个程序里面有两个机器，有，有一个内孔的，有一个外圆的，为什么我这个， 我这个 g 七幺执行起来会乱呢？为什么会乱呢？我看了一下他的程序我就明白了，他这个程序编的是不行的，是有问题的，他有两个 g 七幺， g 七幺的循环格式不是这样的吗？ g 七幺， u 零点 u 一点零，然后 r 零点五，然后呢？ g g 幺 p e q 二， u 零点二， w 零点零， f 零点 一五，然后 n 一金车开始，然后呃编程，然后 n 二，基本上就是格式，后面呢就是 g 零 z 一百五十点零退，退到 m 一这一行就结束了， 这个格式是可以的。 p e q o 也是我们图方便呃来编的这个编号，当然你这个 p e q o 下面要对应 n 一 n 二，但是不是说所有的机器要 都用 p e q 二来表示，如果一段程序里面有一个机器幺，你可以这样，但是有两个或者三个三段的机器幺的时候，你肯定不能所有的都用 p e q 二。你因为 你在一个程序断一个程序里面，他这个断号，尤其是 g 七幺关联的这个断号，不能出现重复的，不能出现重复的两个一样的。你第二个 g 七幺的时候， 第二个 g 七幺的时候就要 g 七幺 u 一点零二，零点五，然后 g 七幺， p 三 q 四，或者 p 五 q 六，你 p 三 q 四的时候呢，就要对应 n 三 n 四， 这个是相对应的， n 三 n 四， p 三 q 四， p 三 q 四是对应的，那如果有三个呢？那如果有三个，你可以，你可以 p 五 q 六吗？ p 五 q 六，呃，可以， p 七 q 八也可以，这两个是对应的，但是你在同一个 程序当中不能出现两个相同的段号，两个相同的段号，当然其他的段号有可能可以相同，但是在关联机器幺的情况下，你就不能， 你就不能相同，不能相同，如果相同的话，他会串的就是你程序跳跳转的时候呢，你第二个段的程序，然后会跳转到第一个这 n 一这里面去，他就会有撞击的危险。 那有的朋友说我不用 pq 可以吗？我用 p 一 q 五可以吗？用 p 二 q 八可以吗？当然可以，都是可以的，你可以任意的组合，任意的组合，你 q p 八 q 七也是可以的， 但是你两个 p q 之间的值对应下面的安及安，前面一段安，后面一段安， 要跟你这个号对的起来，就说你 p 八 q 七，那你就 n 八 n 七这样子，这样子，他这个数字也不分先后，但是你这个数字是有记忆功能的，就是你这个 n 一这一段一定要对应 p 后面的这个数字， n 二这一段要对应 q 后面 面的这个数字，他的数字不能重复。虽然说我们编程的时候经常以 p e q r 来代指， p e q r 来代指，但是他这个数字呢，可以任意转换，任意转换。但是 最好是不要在一个程序段里面出现两个相同的暗号，就是程序段号，你不要出现两个相同的， 如果出现相同的，那就会撞击，那就会撞击坏弓箭，非危险性非常的大。所以说这个问题虽然很简单，但是对于出席者来说 还是比较容易犯的一个错误。不要说初学者，我们这个老鸟学了这么几年了， 有时候编程的时候还会出现错误，但是在修改的时候我们会及时把它更正，就说万一一旦有出现重复的断号，我们及时把它修改改正过来啊，那么这个程序就可以正常使用了，所以说这个问题一定要注意。

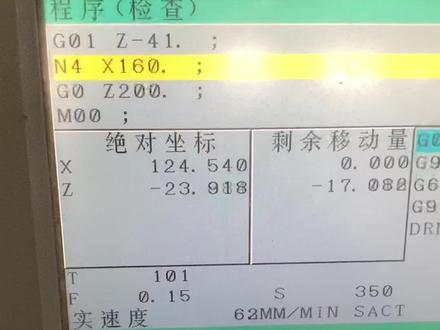

有网友问机器要循环，刀具在中途坏了，又不想从头开始走，怎么办？好，按上单段，让他回到起点，这一刀走完了之后，回到起点暂停之后，然后手动主轴暂停之后，然后把这周移开， 把这周移开以后就换刀片，换上新的角，我这刀片已经严重磨损了。 好，打到手动还是手动模式？用手手动，先把这轴移到附近去，移到附近以后呢，我们就用手能来摇，因为那个用手动的话他控制不了那么好。 好，嗯，我这里快进一下，我一只手拍一只手手操作的，拍的不是蛮好，大家请见谅啊。 好，贝利打的有了 j r 好，打到手动主轴正转开切削液好，打到自动循环启动。 好，现在就可以正常加工了，可以接着加工了，这样就可以节约时间，不用从头开始走了。你从头开始走的话就浪费时间了，这个可以完美解决。

大家好，今天我们继续更新视频，上期视频和大家介绍了 g 七一的使用方法， 上期视频我们举的例子是车外沿用 g 七一的方法，今天的话我们再举一个例子是关于车内孔的，那么我们看一下图中这个图纸。 首先我们分析一下这个图纸，这是一个全 pose 图，这个零件的话就是把它抛切开来之后的图形。首先我们这里有一个 c 一的倒角，也就是一毫米乘以四十五度的倒角，然后有一个内孔，紧接着是一段圆弧， 还有一个锥度，再往后边是一段内孔，他的尺寸都标写的比较明白，那么我们用 g 七一去撤一下内孔给大家介绍一下。那么我们这个图形主要讲解的是内 孔，所以我们直接用内孔刀把内孔给他扯出来，我们分析一下图纸，他的最小直径是二十，那么假设我们的底孔是十八， 那我们开始编写一个 g 七一租车的程序，前边的辅助功能直接省略掉，为了节省大家的时间， 那么还是 g 零零快速移动到循环起点，我们假设底口毛坯是十八，那么我们循环起点要在弓箭以外，就是小于十八，假设在十七，然后 z 方向离端面一毫米，这个时候直接用 g 七一， 假设我们每一刀车削单边两毫米，然后而是退刀一毫米。那如果假如这个 g 七一你不知道怎么用的话，请大家看一下上一期视频里面 g 七一的每一个指令都是什么意思，都跟大家讲解过。 本期视频主要跟大家介绍一下内孔的吹销方法和注意事项，然后我们第二行轮廓的开始的程序段号，假设我给他开始的程序段号，事实我们的 q 是结束程序段号， g 七一是租车循环，那么我们是要给经车留余量的，假设我们留一毫米，大家一定要注意，车内孔的话，这个又代表的是经车的余量，车内孔的话是用付的多少多少，一毫米就是付一毫米， 如果是车外援的话就是正的数值，那假设 z 方向我们这次不留余量，美砖的净给量是零点二， 然后程序的开始轮廓，程序断号，事实，开始撤销这一步的话，因为我们离端面还有一毫米，可以用快速移 用这个指令。大家还记得 g 七一开始程序段要注意什么事项吗？只能移动 x 方向， 因为我们的最大直径是四十，这里还有一个 c 一的到奖，所以我们要从四十二开始到奖，那么因为我们离端面一毫米，所以在他的延长线上开始到奖就是四十四，这个时候就开始车校用 g 零一 x 四十 把倒角车出来车第一段内孔，第一段内孔长度是二十五，那么因为这里有一个四分之一的半径为五毫米的圆弧，所以直线段就是二十五，减去五就是二十， 然后开始撤圆弧，那么这个圆弧很显然我们刀具从这里撤，他是一段逆时针圆弧， 那所以的话这里就要用到 g 零三一时针圆弧。车销指令，它的结束坐标就是三十， zf 的二十五，给他一个半径十五毫米，然后车下一段追度，那就是 g 零一，车大二十， zf 的二十五加十毫米就是三十五， 然后总长是五十五，这个时候我们要车销，稍微车销的长一点，假设多两毫米切到五十七，然后这个时候程序就结束了，记得把我们的结束的程序段号给他加上去，不然机床会报警的。二十， 我们推一下，到底恐忙批是十八，那么我们的循环起点是十七，我们推到 x 十七，这个时候这一期就结束， 这个时候就可以快速退刀了， 然后后边就程序结束，那么内孔的话用 g 七一和外援的最大区别就是这里 you 这个净车余量是副职，大家一定要知道外援是正直， w 都是正直是一样的。 还有车内孔注意一点的话就是我们的循环起点要小于我们的底孔直径，还有就是我们的刀杆，你看我们车的二十的底孔，因为我们的毛坯是十八的，你要确保我们的内孔刀杆不干涉我们的弓箭， 十八的底孔你最起码也要用到十六的那孔刀杆才能过去，不要干涉，这个大家一定要注意，那么我们还是把这个程序导入到我们的仿真软件中去验证一下。这个 毛坯我们直径直接设置的就是六十，长度是五十五，因为我们车内孔要事先有一个底孔，毛坯是十八的底孔，那么我们可以把这个显示模式显示成洁面观察，你看一下这个也是抛开了 这是零件的一半，中间有一个十八的底孔，这个在设置毛坯的时候，我们底孔是多少是可以随意设置的，那么我们启动去看一下，首先我打一下打单段，给大家看的比较明白，然后启动 这个时候就快速移动到哪里了，就是我们的循环起点 x 十七 z 一毫米，然后下面我们就每一刀车销单边两毫米，直径方面就是四毫米， 每一刀车四毫米 开始的时候他走的就是直线，等到把这个轮廓加工的差不多的时候，他再去统一的把这个轮廓再走一遍， 你看加工完之后，他退到现在在哪里，也是在他的循环起点 x17z 以上， 我们再按下循环启动就退刀程序结束了，这个时候我们就把轮廓加工出来了，但是我们要知道，因为我们经车一辆这里给他留了一毫米，所以这个三十，包括这个四十、二十 这些内镜直径现在还没到，都还有一毫米的余量，四十现在是三十九，三十这个是二十九， 这个我们可以去测量一下弓箭测量特征线，我们放大一下，我们看一下这一段你 直径是三十九毫米，还有一毫米的余量，一毫米的余量等待我们去精加工。那么怎么精加工？我们下期视频再和大家讲解， 今天就讲到这里，大家多多关注、点赞加收藏，支持一下，谢谢大家。

今天呢再来看一下这个 g 七幺外援内孔这个出车循环，呃，这个 g 七幺循环啊，是我们数控车床的最基本最基本的一个循环，就是说你如果做数控车床，一定要掌握这个循环，如果你这个循环都不会， 那么可以说你根本就不会做顺风车道。可以这样说，因为这个是最简单而且是最常用的一个指令，所以是我们车床的一个基础，他应该怎么编程呢？我们来看一下这个 这个外进出车循环到底是什么意思，我们直接从这图纸来讲解这外进出车循环，比方说我们今天要车一个东西啊，一个弓箭是这样子的，就多台阶的，如果我们这 这弓箭呢，用记零记忆来编程可以吗？当然也是可以的，但是就相对来说比较麻烦。为什么麻烦呢？ 因为这个直线直上直下的，我们是可以找到坐标，很容易找到坐标，但这个斜点，这个斜，这个锥锥面就比较难找到坐标点， 我们有时候会过期，有时候会余量过大，所以说他是不不好编程的。这个时候呢， g 七幺是最适合这种弓箭的编程。那 我们一般车这种弓箭的时候呢，他是给我们一个棒料，比方说这个是一百零一，一百零一的棒料，一直到这里，我们把它夹在车床上，哎，夹住这头，嗯，就是这边漏漏，漏出来，漏出来，那么怎么做呢？没有 把刀定位到 x 一百 x 一百零一，然后 z 零点零的位置，这个时候呢，我们会把它长出一段来，长出一段来，这个时候你用出这道，把它 端面先光一刀，关到 s 零端面，光端面我们现在已经光过了，这个时候呢，把刀抬起来，定位到 s 一百零一， z 零点五这个位置呢，这个时候就开始 g 七幺了， g 七幺编程， 你看 g 七幺编程，这是什么意思呢？就说你不管他这里面最重要的就是这个 u， 然后这个 r， 你一直写零点五，不管他 pgqg， 就是说你开始的程序段号这个循环从什么时候开始的，什么时候结束的，就是由这两个数字来进行 决定的。他 p 几 q 几，比方 p 一 q 二，那是我们自己来定义的 p p 一 q 二，那么下面 必然对应的是 n 一跟 n 二，就说这一段是程序经车的开始段，这个是结束段，那么你想 p 三 q 四也可以， p 五 q 六也可以， p 一 q 八也可以。就说你要对应的这一点， 这个 ns 一定是一或二，跟上面这个一样的，这个对应这个，这个对应这个，这两个对应点一定是一样的。还有这个后面的 u 和 w， 这个 u 呢，是 我们的金车余量，在 x 方向的金车余量， w 呢是 z 项的金车余量，后面有一个 f， 当然你 f 写在这里也可以，写在这后面也可以， 一般 f 零点二或者 f 零点三，或者 f 零点一五，这个是根据材料的不同来安安排的走刀的速度， 这个没有那么重要，就是说这个是出车的，我们精车的，你可以写到这个精车段开始的位置就是 f 零点零五，我们精车的精车的速度可以写到这边。就说那个精车段的开始啊，是在哪里呢？ 肯定是在这里，你不要忘了我们端面现在已经做了，是不是我们要从这个位置经车开始，这个位置开始倒角的这个位置就是 n 一段，或者你自己定义的，反正 n 一或者 n 二 n 一段，然后纪凌，哎，走走走，我们就沿着这个点接着坐标一直走， 走走，走下去，走下去，哎，一直走到这里，你看金车已经撤完了，是不是？金车撤完了，那么我们 n 二段， 安乐就是 g 一优零点五，你可以所有的都给他写个记，一优零点五就是安乐段退刀了，就结束了，退刀结束之后呢？这个刀 循环之后就他会退回到循环的起点，就是 x 一百零一， z 零零五，循环起点就退到这里，然后就直行下一段，你你要写的是退刀，下一段他就退刀了， 一般我们就是接着退到他，就是这么简单，你那个程序开始断，当然你说我程序开始从 s 零开始可以吗？当然也是可以的，但是我们的端面已经被我 我们光过了，所以说这一段是没有意义的，是没有意义的，所以我们的精车程序段是从这个倒角这里开始的，一直下来，一直下来，我们写下来，然后 m 记忆又零点五就是退刀了，就是退刀了，这个程序也就结束了。所以说这个很简单，如果中间加了圆弧或者什么其他的东西，你都可以， 都可以，然后按照坐标点写出来，然后 n 二退刀，这个是非常简单的，基本就是就是这样，这个一定要要掌握，就是说你的循环起点，循环起点 非常重要，然后一般是外外径的最大的位置处，然后给他一点 z 项的一点距离，缓冲的距离，然后开始 你看 g e u e r 零点五， g p 十 q 二十，你看它定义的是 p 十 q 二十，呃， s 项余量是零点二， a 项余量是零点一，那么你这个 p 十，那对应就是 n 十 q 二十，那么对应结束就是这个位置，就是 s 一百 w 十，当然你这个给他 不写这个 n 二十，跟我一样的，跟我的习惯一样， n 二十记一又零点五也是可以的，所以说这个程序就结束了，所以这个 g 七幺啊，非常的非常的好用，非常的好用。 你如果需要另一把金车，然后金车的时候你可以定位，跟出车的时候定位是一个一个位置，然后直接机器领 p 十 q 二十，这个时候就结束了，这个是非常简单而且非常简洁的一个一个循环啊，是我们数控车工必须必须一定要掌握的，你会了这个循环才可以说 你会数控车床，如果连这个循环都不会，只能说你是你只是还十亿未经还差的很多，所以说我们从解决大的问题就是从这循环来开始的。 有的人说我电脑编程可以吗？电脑编程当然也可以，但是我们的数控车床主要是手工编程的，电脑编程只是辅助编程，所以说你你一定要会学这种循环，包括机器一，机械机器六，这些循环 是最常用，而且也是最简单的，你就记住这个格式就可以了，非常的简单。好了，今天的视频就到这里。

朋友们好，今天来给大家讲解一下七七幺铺车循环的用法啊。首先我们看一下我现在编这个程序，这边七九九，每段精给一号刀一千三百转定位，然后开水，下面是劈断面的， 然后这是出车流量二十四微零点二微零点二，然后我们下面定位到三十六，然后 g 七幺 u 一点五一， 也就是说，也就是说一刀单边是一点五一，也就是说一刀是吃三点零二个毫米好，二零点五就是退刀五十四，然后 gt。 幺 p 一 k 二 p 一，就是说 n 一，相当于说我下面就是说这个序号，你 p 二也行， p 三也行，都可以，你但是下面对应的，然后说我们这用 p 一，这边叫 n 一，然后 k 二，也就是到第二 n n 二 n 二结束， p 一 k 二，然后 u 零点三，也就是呃余量是 x 方向余量是三十四 w 零点零五， cd 方向余量是五十五四， f 零点二，进招量进刀定给，然后七零 x 十五下刀，就是说这相当于是我们这个走道路线 定位到十五，然后 z 零，然后左到二十到个角，零点七的角，然后下面 z 负二十，然后走到二十五，右到个角这个台阶，然后到五十到五十到第三段第三段大外援是三十的，然后到个角，然后最后五十八点五，然后退刀三十六， 这张三十六，我们需要注意的是我们这个还有三十六这个地方不用也可以直接 a 二变到这个 a 负是五十八点五，这个地方也可以三十六，就是拉上来。然后还有一个要注意的就是这个 u 零点三，我们外援是要一辆是正的零点三，如果是内孔的话，我们 就是优势库的那面穿法啊，这个地方要注意一点，然后我们副车走完之后，然后换刀一千五百转，然后七九四，还是批发面到零，然后定位三十六，然后 p q 二， p 七零， p e q 二，就是说我们这个 g 七零是精车， p e q 二就是上面那个第一段到第二段之间，那个走直行第一段到第 n 一到 n 二之间的程序，然后 f 零点一一五进行位两百，然后最后一把刀是割刀割断的，割下来的，好，我们看一下轨迹， 万元万元一刀一刀带走，然后这是出车，好，出车走完回去，然后换刀劈面，然后经车走过来，然后最后割刀割下来，好放大看一下，这样就能看得很清楚了，然后这边这个倒角过来劈面，倒角过来上 来要倒个角，我再过来，再倒个角过来退出来，然后经常也是的拼命过来过来，然后退出来，然后最后割刀割断，然后这个就是很简单的一个一个小轴啊，接下来来讲解这个机器腰的用法，我们看一下我做这个产品啊，就这个样子的， 然后割断。好了，今天的 gtr 的用法已经讲解完了，感谢大家收看。

今天我们来说一下 g 七一外援租车循环。首先我们看到 g 七一的上面 g 零 x 一百零二 g r， 这是我们的定位点，根据毛配的大小来设置。 七七一的第一行 ur 零点五，这里的 ur 表示单边进刀，每刀进两个毫米啊，零点五表示退刀零点五毫米。七七一的第二行 peqr 分别对应下面的 n 一和 n 二表示我们新车轮廓线程序的开始与结束。 u 零点二是 x 方向的预流量为二十个 c w 零点一是我们 d 方向精加工预流量为十个 c f 零点二五是我们的一个走刀速度。那 n 一到 n 二这一段程序段中就是我们 零件轮廓线的一个编程。今天也是给大家准备了一份详细的数控编程学习资料，有想领取的朋友，评论区留言三个九即可免费领取。

在平时加工过程当中，我们经常会用到 gte 来循环注册内孔，很多老铁呢都在问我们用 gte 撤销内孔 u 是不是就要写成副字呢？今天呢我们就这个问题来给大家做一个详细的解答，还有我们在撤销内孔用 gte 的时候的一些注意事项。 当我们用到机器循环出车内孔的时候呢，大家只需要记住，我们跟车外人的时候是一样的，我们内孔的毛坯是多大，那我们的定位呢，就给他定多大啊， 刺刀量优质呢，是不需要给他写成负数的啊，我们该怎么编我们就怎么编啊，退刀量呢也是一样的，只是这里呢大家要记住，就是我们的内孔退刀的时候呢，我们尽可能的啊，能给他少退刀，我们就给他少退刀，因为退多了容易撞刀。然后 还有一个呢就是我们的机器幺第二行的优值，优值呢我们一定要给他写成负值，因为你写成正值的话，他就留金的余量，他反而车大了啊，所以大家一定记得留负值，带大家一起零基础学速攻编程，感谢支持！

大家好，今天给大家讲解一下利用 g 七一循环外境循环代码啊，加工这样的一个圆弧，这样的一个半圆啊。我们来看一下程序，这边是仿真图啊， 程序前面主图正在每分钟三百转，一号刀，一号刀补定位啊，定到五十一 z 十 z 一的地方， z 的地方啊， x z 定位之后， gtb 写 u 一点五是我们的每刀的刺刀量啊， 单边一点五二零点二的话是我们的一个退刀量，一七一 p 一 q 二对应精加工程序的 n 一和 n 二，也就是说确定啊，我们的走刀轮廓， u 零点五的话是我们 x 方向的预留的精加工余量， w 零的话就是没有流余量，可以不写 f 零点二，二的话是我们的一个走道速度， n 一机灵， x 零 到达月湖加工起点， x 方向， g 一 z 零靠近工业端面， n 二 g 零三 x 五十 w 二十五啊，二十五月湖车销啊，也就说 n 一到二十之间就是我们的精加工轮廓。 注册完之后， x 退刀咧，退刀换二号刀，改转速啊，转速加快，再次定位啊，定位基本上和我们机器一致啊，一定要和我们机器一致啊， 我这里定到五十应该也不要紧啊，这里应该定五十一内一，然后执行 g 七零金加工循环， g 七零 p 一 q 二啊，他就是 n 一 n 二啊，走到这一步，七一 q 二之后，他会跳到 n 一 n 二去啊，直行完金加工的这一刀，那么 执行完之后， z 方向退刀程序结束。有很多人问我，为什么 n 一到二之间，这个机器里面我还要写走道速度，因为 我们 g 七一出车循环的时候，他的走道速度是 f 零点二二，我们执行 g 七零的时候，他的走道速度会根据 n 一到 n 二直接的进加工程 程序的走道速度来执行，所以说这里写走道速度是很有必要的啊。好，今天这个七夕就讲到这里，关注我不迷路。

g 七车圆弧编程，首先 g 零定位到外圆起点 x 八十一， c 二十，然后 g 七十一分两行粗车加工，进刀量一，退刀量零点五， p 一对应经车开始，程序号 n 一 q 二对应经车，最后程序号 n 二 u 零点五是京车余量 n 一到 n 二是整个京加工过程 g 零三是圆弧段编程，最后 g 七零京车程序结束。

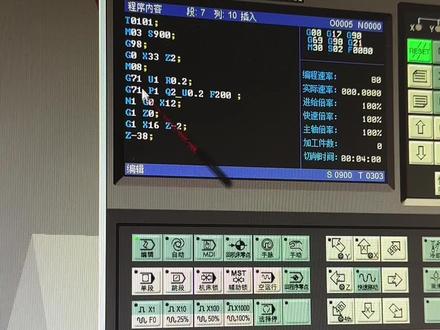

有网友说他写的 g 七一循环指令只要一运行系统就会报警，但是呢，检查了里面的数据并没有出错。 其实 g 七一运行报警很多时候都是因为你在 n 一的这行代码里面写了 j 字， g 七一第一行的轮廓道路是不能写 j 字的。 如果你写的 gce 一运行就出现报警，那么不妨先看一下这里的第一行代码有没有接值，如果有，把它删除掉，报警问题可能马上就解决了。

我们今天啊来讲一下这个 g 七幺这个指令啊，他是如何编程的。大家好啊，我是励志学校李小五，那么案例呢啊，我们就用这个已经测过的啊，这个案例去讲解，我们从头呢给他讲到尾讲一遍。 那么首先 t 零二零幺啊，我们用的这把刀呢，是二号刀啊，一把啊，外援车刀 啊，然后为什么是零一呢啊，我对刀的时候呢，我们按刀补啊，呃，我给他对到了一号刀补这里啊，所以呢我们用的是这个 t 零二零一 m 零三 s 八百啊，八百转，呃及九九 f 零零二，初加工啊，转速跟进给。 然后呢定位 g 零零 x 五十二 g 二啊，我们毛坯是五十的啊，多留两个毫米的安全距离。 g 七幺啊，分两行粗加工的 d 函 u 一啊，一刀半径直切一个毫米，直径就两个毫米啊，退刀退零零五第二行的啊， p 一 q 二，那么 p 一对应的就是你经加工程序段的第一段的段号 n 一就段号 q 二对应的就是经加工程序段的最后一段的段号 啊，叫 n 二，这个对应上这里写的 q 二，这里就要写 n 二，如果这里写 q 三，这里就要写 n 三， 这个 u 零零二是余量，机器幺，它是个初加工啊，所以呢它 x 和 z 方向呢要留余量， x 呢用 u 表示，那么这呢用 w 表示，这个是余量，那么是因为它初加工，所以最后呢要配这个机器零精加工啊，把它最后再精加工一次。 那么接下来 n 一到 n 二之间呢，我们编的就是这个尖叫跟路径啊，他开出自己会算的，那么 我们今天要一个三十八 z 零啊，定位到我们这个倒圆角的这个起点啊，因为我们这个呢有个圆角啊，倒过来前面啊，倒圆角倒过来的啊，然后呢这幅的十五一段啊，就是说从这个地方啊，这零开始，车进来十五毫米啊，然后呢接下来 啊到这里就是这个 g 零三 x 四十五，借付的二十五啊，五啊，做一个圆弧啊，这样一个凸的这个圆弧，这个圆弧车过来， 然后接下来呢就是这个今天要借付的二十五啊，直接往里面再走，走到这里来啊，这都是绝对值从前面开始算的， 然后呢最后就是一个 x 五四一，借付的三四一走一个锥度啊，就是这个锥度测出来。然后最后呢到这里 n 二零啊， 走到这个五十二，这个程序呢就结束了啊，最后给一个精加工的转速跟进，给，然后机器零精加工抽一次，最后这个精灵灵 x 一百啊，这一百退刀，把刀退出来。 然后最后就是 m 三零程序结束。那么这个呢，就是我们继续要啊，这个程序的整个的一个编程啊，一个入门的一个呃思路啊，谢谢大家。
