CAD引线标注如何自动排序

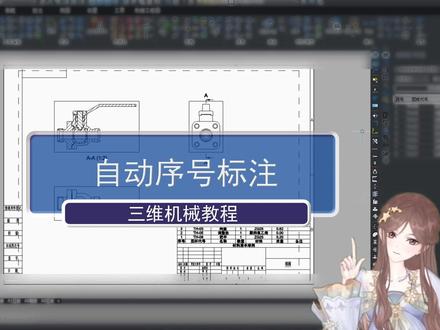

自动序号标注，在三 d 机械版中，我们可以根据明细表进行自动序号标注，在下面可以选择样式，这里有多种样式可以选择， 选择要标注的图纸， 然后绘制对其线，左键可以拐弯，右键确定 之后再根据需要调整即可。 在未来更新的 v 二四产品中会对本功能进行更新，一起看一下。 选择自动标注序号，调好样式， 选择数字模式，选择连续，然后我们再出 按顺序排列的了，再根据需要调整一下。

在 cad 中，我们为了让图纸的表达更加的清晰和明确，就时常要用到引线说明，那么今天就来给大家介绍 cad 中引线的设置与使用。 引线的快捷键是 l e， 我们输入 l e 空格，再输入 s 空格，调出我们的引线设置对话框。在引线设置对话框里，我们点引线和箭头的这个选项卡，引线这块 引线我们选择直线箭头，点开我们的下拉框里面呢有很多的这个选择，大家根据需求来选就可以了。 那么在附着的选项卡里面呢，通常我们会选择最后一行加下划线，当然你也可以选第一行的顶部或者中间，根据我们实际的图纸规范和我们绘图的这个需求来选就可以。好点击确定，完成设置之后呢，我们鼠标左击点一下击点，再拖动鼠标呢，点方 再点击一下鼠标，这时呢我们需要输入文字的一个高度，比如说输入一百空格，好，这时又弹出来输入这个注视文字的第一行，我们就回车这样调出我们的文字编辑器，我们可以在文字编辑器里面呢输入对应的内容，比如说 cad 啊，轻松学 文字。输入好之后呢，我们可以选中文字，在文字编辑器里面对它的大小，字体以及颜色呢进行一个修改啊，我们选中文字，把它的大小呢改成两百， 改完之后一定要回车确认，这时我们的文字成了两行，拖动我们的文字编辑器，那就可以了，接着呢，我们来再改他的这个字体啊，比如说我们要给他改成送体，拖到最下方啊，他的颜色也可以进行修改啊，你喜欢什么颜色，或者根据图纸规范需要用什么颜色，我们就选中对应的颜。 接着呢，点击一下空白处就完成了。好，那么 c i d 引线的设置与使用，你学会了吗？

大家好，今天给大家介绍一下机械工程师中的这个序号功能，我们点击这个绘制序号，当然这种绘制样序号样式有多种，我们可以选择其中一种啊，序号排列从上到下， 嗯，从上到下，从下到上，然后左右递增，这个都可以水平排列，垂直的。还有标准选项，填写名表内容以及同时生成，还是说先标小后生成，然后增加前缀，后缀这个都可以 分类，不分类，这个后续会，如果有这方面的需要了，等会给大家看一下。这是标注上纸设置，设置中各种样式，字体颜色啊，高度都可以， 这个标准就是按照国标的设置。好的，这个也可以选用咱们自己定义的明细标，这个后面会讲到让我们点击或者信号 啊，这个落出来的，他是让我选择啊同时填写这个明细表的内容，因为都是国标件嘛，他就会把这个国标件这种信息啊都给你确定，我这个是螺母的，是螺钉的 啊，手机信息都有了， 在这个技术上，然后比如我们要插入个信号啊，插入个信号，比如插入信号三，然后点确定啊，比如这我还有一个零点五插入信号三， 点击秀儿赛，然后点确定，他后面的这个秀儿会自动的，这个啊培训会更新， 比如，嗯，这个不需要了，删除这个序号，点击删除，右击啊，自动更新其他的序号，同时删除相同的序号，标注点，确定他后边这个序号会自动培训更新的， 然后我们，嗯，这样生成明细表，哎，看的更直接一下，这个数据信息，这个需要明细表这块就是这个删除啊，添加移动这种位置可以，还有一个计算单中， 然后这个汇到重量这个重要的时间出来，然后贴一到标题，这都可以。 然后我们也可以 这个导入明细表内容啊，以这个文明格式 excel 可以啊，可以导入啊，导入的是 excel 啊，明细表的这个格式都行。然后这个一是图图，图纸内布局明细表和图纸外啊布局明细表啊，这个都可以。嗯， 今天是给大家简单介绍一下这个功能里面有的啊，至于每个人怎么使用的，我们后面会单独的针对这个模块，每个都详细的介绍。我们第一生成明细表 啊，生成米表，他这个就啊出来了，然后比如我们要啊互换序号，比如这个二和这个三，同时交换米表内容，然后点确定啊，序号变， 然后比如要更改序号啊，修个序号样式，这个都可以，序号水平对齐，然后我们下载水平要对齐的这种序号，然后我们右击哎，调整一下这个位置都可以，然后序号这种垂直的对齐 这个这个垂直的位置哦，序号这种水平合并，就这个这个太合并了，就合并了，然后序号这种拆分序号，然后你想他拆分 这个位置移过来就可以了，这种操作比较方便，因为是血号装备图啊，这种血号比较多的啊，四五十个啊，甚至更多的，然后调整这种位置啊， 啊合并就可以均步，比如说小水平均步，然后现在有 重点，然后它就是可以啊，我们可以重新调节一下啊水平均步， 然后，然后塞到生命均匀的起点，然后我们塞到这一点，然后重点，然后塞到这一点，这样比较合理一点。 然后这种军部上面位置的调节下面的这种米西表啊，别急，米一号米西表数据 就是我们选择，嗯，这不是明细表数据啊，我们一选择它有数据就可以设置，然后点确定这个重量会自动更新了， 三台线确定自动做了这个更新 啊，下面修改序号的比例，然后定义米体表，定义米体表，这个就是标准的可以新增自己模板的米体表，都可以。 然后就是按照咱们自己的这种钥匙来选择，初一指定名表显示一并名表印堂 显示一套美图 h 隐藏了，我们再回撤 through s and 边有显示。 还有一些老的客户，比如说转换成零零版小米，这个都可以，如果你喜欢有这种工具条的话， 这个位置啊，大家调节一下。

大家好，今天分享 cad 快捷标序号功能，在使用之前要确保安装了文末提供的插件。在 cad 界面输入命令 crxh， 依次选择序号、引线、起点以及终点。标注完一个序号后，按上一步操作添加下一个序号，直至序号标注完成。序号标注完后，按右键结束标注，此时 各序号之间的间距称吃不齐，我们可以用等距功能进行调整。输入命令 spjb， 选择需要调整的序号，按右键确认， 依次选择序号，起点和结束点，所选择的序号将在起点和结束点之间调整间距，我们也可以把几个序号合并在一起。以水平合并为例，输入命令 sphb， 选择要合并的序号即可。合并之后多出了点间隙， 现在就利用这个空隙展示下，从序号中间插入序号，看看后面的序号是怎么变化的。和序号的水平合并类似，我们也可以进行垂直合并。最后我们还可以水平对齐序号或者垂直对齐序号。 怎么样，是不是很方便实用？好了，今天就分享到这里，关注微信公众号，学到讲坛，可以学到更多有用的东西。

哈喽，大家好，我们今天来接着聊这个引线的设置，这是我去做好的一个引线设置，可以跟之前那个引线去看一下，对比一下这个引线，这是我之前我们改呃 做的一个引线，其实也是用的我这个设置，我们来看一下这个引线设置怎么去，大家可以先去看一下啊， mg， 我看一下 mld， 我们先用一下默认的这个啊，这已经是我设好的，我设好的这个就是我直接设出来以后， 引出来以后就可以有一个默认的字。然后我们先用 mls 看一下这个 原版的我们这位单前他默认的 mld， 我们再看一下， 发现他其实这样的话我们用起来很难受，而且梳完梳，梳完蚊子以后发现这个蚊子这个箭头有的时候会拉不动，扯不动， 这个箭头非常的短，非常之短，而且不是很好用。所以说我们今天来聊一下去怎么去设置的这个 引线的一个设置。我们首先打开用快件 mls 打开这个，我们，呃，我今天讲的就是用这个 默认的，我们去做出我们现在这个这样的一个效果是怎么做的。 我们选新建，我们给一个名称 出我写一个二十，二十的话是我的一个比例基础样式就是我们之前这个，然后继续 我们可以进来以后先看一下这个，我们先从引线结构来开始实线，这个是不用改的， block 就是根据块这个也是不用改的，现行的话都默认的，其实就可以，这要改一个，我们选一个箭头，就选我们之前做好的那个 剪头，剪头三吧，剪头三确定这个大小的话，我，我给大家做一个偷懒的啊，偷懒的就是 这个偷懒的大小，我们给成默认给成一，给成一给一就可以了，给一基本上就够了 啊。这个打断打断大小的话，这个其实不用去怎么去动它影响不大。 然后引线结构，引线结构我们默认的二就可以了，因为就是一二这两段就可以了，不用特别多。然后值得一说的就是说这个角度， 角度的话看一下他是以这种十五度、三十度、四十五度去做的一个捕捉的一个，我们选一个十五度了，等会去看一下 设置机线距离，机线距离是哪呢？机线距离讲的是这一个到这个文字这个折断 到这个文字这个距离，这个距离，我们可以给一个十，我们看一下啊，我们看一下这个默认文字这个地方有没有变化，我们给一个十，我们回车，哎，发现这根线就变长了， 然后指定比例，指定比例，这是一个很讲设置，讲这种设置标注的时候绕不开的一个地方。 我们图纸的话，因为我们大家知道图纸的话肯定是有一个比例的，我们用 a 三的图纸去装一个 户型的话，我们肯定是有最起码六十的一个比例了，所以说有的时候我们哪怕画一些立面的话，也需要有一个比例，这个比例的话就是根据我们图纸的那个缩放的时候，或者说我们布局市口的 一个比例去适应的，我们刚才给了一个二十，所以说我们这个比例也就是给到二十，也就是说我们这个图纸的呃，那个图框缩放比例是二十，或者说我们的适可布局的适可比例是二十， 然后看一下内容，内容就是多行文字，这个不用，不用去改什么，当然也可以去定一些块。呃，块的话有就那个我们有一个叫， 叫什么课来着，那个我其实用的不多，但是经常用别人的。呃，然后有一个默认文字，默认文字这个就是我刚才为什么有一个白字乳胶漆，这个就是默认文字，我刚才编辑了一下这个默认文字，默认文字的编辑 就是打开这三个点，他就弹出来一个让你书写的一个这个给一个默认文字的话，一是我们会有很多，有的时候会用到这个用的 次数最多的。然后二的话就是我们有一个可以直接双击可以直接编辑的，就是说稍微还是要方便一点，我们就是说已经看到了他的位置，最后显现的默认文字，我给一个木饰面， 木饰面 确定，然后直接再点外边就可以了，这个他就已经在这写了一个木饰面了。 然后文字高度，文字高度我们的话 a、 a 四和 a 三的图纸，大家记住一个 就是数字叫二点五，我们二点五，在 a 二和 a 四的图纸啊啊， a 三和 a 四图纸上文字高度到二点五就可以了，二点五。 然后文字对齐的话大家可以选一下，都选一下这个第一行中间，因为左右的话这个现在是左对齐，是第一行中间，他刚才选的是一个默认的是哪一个来着？反正这个东西肯定是第一行中间。呃，以这个第一行中间 干什么？我们是否还有我刚才的话，我这边是有一个文字边框的，要加一个文字边框， 这个 g 线距离肯定是大的，我们给一个一看一下一基本上可以够了。 好了，呃，这个我们去试一下这个我们的引线， 我们去比一下指挥当前关闭，这是我们默认的，这是我们刚才设置那个三十的，然后 m、 l、 d 那个十五度是什么意思呢？大家看到了吗？我关了镇焦以后，他这个十五度是有一个零十五、三十四、十五、 六十，呃，七十五、九十，他一个按十五度的一个角捕捉的这个的话让我们图纸会更整洁。然后后边看大家这个，看这个机械就后边这个他 这个他已经是默认的，这是给了一个十的一个放大比例，然后我们选定位置以后，再点一下鼠标左键 是否覆盖默认文字，如果说这个是你想要的默认文字，是一个木饰面的话，你就选一个否，如果不是的话你就选一个是，我们现在选选压与否， 哎否看一下，哎，这个就出来了，大家可以，我可以去给大家做一个测量啊，用 di 做一个测量，给大家做一个测量，在旁边 我们开启一下正焦车辆，结果更准一些一些，这个给到了，是一个最低到最高大概是六十二左右，我们记住这个数啊，六十二， 然后我们再给这个的话，最低到最高是一个九十六左九十六左右，他们其实是一个二比三的关系，也就是我们那个二点五的一个， 这个是二点五缩放了二十倍，这个是二点五缩放了一个三十倍，这个跟你的字体库是有关系的，但是默认的话他一般缩放了以后，这个字体应该是五十，这个字体应该也是到九十啊。 好了，今天这个 mls 就讲到这了，明天我们讲这个 qdim 啊，很有意思的一个很有意思的一个。什么一个命令。好了，明天见。

cd 实用操作揭秘，轴线编号数字自动递增，小白看后秒变大神！观众朋友们大家好， 敬请关注红玛瑙教育系列课程 cad 制图课堂，感谢朋友们一直以来持续的关注。视频教程主要面向零基础初学的朋友们， 我们还是来看这个我们画过的平面图吧，在平面图里边有轴线编号， 一轴、二轴、三轴，本平面图户型比较小，如果说一个复杂的房间很多的平面图，那么红轴一二三为红轴啊，这个为赠轴，我们呢只 讨论这个横轴，明白吧？那么横轴呢，必然会非常多 类似这个效果，看到了吧，标注尺寸是我随意给的，朋友们根据画图的实际需要，给一个合适的尺寸，把思路听明白，然后呢再去灵活运营。现在你看到的是从一轴 到二十周这么一个状况，比如需要修改了， 双击这个一值，这里边比如说我从三周起，硬硬单击，确定没有变化 个命令， r e 回车秒变，自动变化，这写个编号的数字呢？自动递增，自动变化是吧？ 双击一确定，直接确定需要 r e 的车， 看到了吧，又回来了，数字呢？自动递增这么一个特点，这么一个现象，在房间尺寸相等，同时呢又需要轴线的编号不断变化的设计制图的时候呢，会用到这些， 因为在设计的过程当中呢，有很多的因素不确定，轴线的编号可能会经常的发生 变化变动，修改起来，按照正常的思路方法去修改，不是不可以，会很慢，一个一个改起来会很慢，对吧？而这样修改，也就是数字的自动递增 改一个，剩下的都跟着改，好比是牵一放而瞪全身啊。这个比喻不一定很正确啊，就这么个意思是吧，这样呢，修改起来就会轻松很多，效率呢也会大幅度的提升是不是？ 好的，来演示一下具体的步骤。 c， 回车任意处单击 画一个半径四百的圆，为了便于区分， 感谢 下颜色啊。当然这个层呢，也是在当前层上啊，定位轴线及编号当前层，明白吧？ at 八百逗号八百回车画一个呢，八百乘八百的正方形， 找到结合中心好移动到这个的圆心 是吧，让这个圆呢内切正方形，我先复制一个吧， 好找到 到这个中心，点一下往右正脚打开。 f 八多少呢？比如说三千六这个数字呢，也是根据朋友们根据实际需要是吧。这车退一下， 下边 att 回车 打开属性定义，我呢节奏稍微放慢一些。朋友们啊，把步骤记清楚了，看仔细了啊，步骤比较多，容易乱标记的。后边 写上轴线编号 对正，这里边选择正中吧， 文字的样式就是这个，不知道这个请查看前面的教程。 文字的高度五百，这个五百啊，十以内不包括十一到九，这个高度还是不错的。 如果十以上两个阿拉伯数字，这个圆圈啊，就有点小了啊，我们暂时呢就给到五百也可以呢，把这个文字的高度 改小一点，一般呢圆圈的半径不去动，他字呢，改小一点，比如说四百是吧，现在呢，我就给到五百是吧。这个文字高度呢，是在设置这一款文字 样式的时候呢，给的文字高度，明白吧，出现了这个样式就说明他是当前的文字样式，好了，单击确定， 退一下，刚才呢出现了问号。 st 推车，打开文字样式， 看到样式下边这个看过我前边教程的朋友们都知道这个是怎么设置的，明白吧， 对应的字体名就是这个。刚才呢出现了问号，这里边呢，勾一下这个使用大字体，然后这里边呢展开 来选择这个，看到了吧，我就不再读了啊，单击仔细看，行了，当前是 关闭，好了，我们再来写啊。 att 回车，打开属性定义，这里边 写上轴线编号，对正，选择正中 文字样式，这个高度，这个啊，单机确定 看到了吧，这么一个效果的字，他就不再是问号了。指定起点 任意处，单机定下了他的位置，随意定的啊，当然这不行的，我们要移动 m 回车选择回车好了，看到没有插入点啊，提示的时候单机 集合中心。好的，单击这样子保存一下吧， 看这 s 在作图的过程当中学会保存，我多次强调过。接下来是块定义 b 回车名称，这里边起个名字，比如说 叫一着， 起一个自己能够辨识度清楚的名称，单击选择对下 好，这样来选回车，出现预览，单击识取点 在正方形的左下角这个端点，单击 就定下了这个基点会出现一个绝对坐标值，不用管他，单击确定 块的名称叫一轴轴线 编号，脚一键盘敲进去，单击确定 这个一呢，就来了这么一个效果，大多的图纸上边轴线编号啊，都是这种字体，就是类似这种空心的感觉的字体，朋友们可以去看一看图纸去对比一下，下边呢是复制了， 这个呢是一开始啊复制的，现在我把它删掉，不用这个了啊，先删掉 cp， 回车，选定回车 插入点，单击往右边转正交是打开的啊，三千 六推车，好的，退出，这样复制啊，这个时候呢，双击复制后的这个一 好的打开，增强属性编辑器十，这里边有个一选定的一好的插入点，单机，这个时候呢，插入点在一的后边闪烁， 要看清楚这些变化，初学的朋友们一定要看仔细了是吧，有什么变化，怎么个连续的，等等吧，就看仔细了， 自己在操作的时候才会呢，不卡壳，是不是要学会观察操作过程当中一些细微的变化，是不是？然后呢， 右键出来一个菜单，单击插入自断，打开自断，在自断类别这里边展开，选择对象， 对象啊，然后这个地方叫选择对象，这个按钮单击， 让我们选择对象了啊，选择谁呢？复制后的这个一把框放在这上边单击就可以了啊，又出来自断了 特性，这里边选择位置，右边格式，这里边 选择小数，我这已经选了，如果不是啊，你要选择小数点下就可以了，明白吧。再来看这个地方， x 轴， y 轴， z 轴，这都是勾唱的，我们呢只选 x 轴， 外轴去勾，内轴呢也去掉沟，明白吧，因为我们就是在水平线沿着 x 轴向复制的这些的编号是吧，所以呢，这里边只需要勾选 x 轴就行了。再来看 自断表达是这里边好了，这么一堆，不用管他，选定所有的一定要全部选了啊，不能漏了啊。 按 ctrl 键 c 复制单击公式， 也就是选择公式，在这个地方点一下插入，点定位， 输一个括号，然后呢， ctrl v 粘贴刚才的一堆表达式，自断表达式就变成了一个数字了，这个数字呢，有一个灰色的底纹，要看清楚这些个小现象，小细节，这个时候输一个减号 好，再来选择对象，然后单击选择对象，这个按钮，看到了吧，开始来点这个一了啊，单击 机好了，又打开了自断窗口，依然呢，单机位置 依然呢是选择小竖这个地方呢， x 轴勾上的这个不要勾，这个呢也不要勾。 自断表达是这里边选定全部的表达是 ctrl c 复制，单击公式 好，减号的后边单击插入点定位了，是吧， ctrl v 粘贴，又一个数字过来了，也呢，有一个灰色的底纹，同样也是自断的表达是变的数字好了， 加上一个括号，这些啊，来来回回一定不要乱了。此时单机计算， 在预览这里边会看到三千六百小说点后边四个零，这个三千六百就是我们刚才复制的距离，是吧， 小数依然选这个啊。公式的下边，这单机括号的后边，单机敲个乘号，一除 三千六百，再单击计算好了，预览下边变成了一点零零零零，我们就需要这个一，这个公式啊， 要看明白啊。这个时候呢，在这个公式这个地方点一下查入点定位，输一个加号，好，单击对象， 单击这个按钮，选择对下按钮啊，单击好了，单击这个一又出来了啊，在特性的下边 有一个轴线编号了啊，找到这个单机，选定他 自断表达式，这里边选定所有的表达式，不要漏了啊。 conderce 复制， 单击公示加号的后边单击插入点又有定位了， ctrl v 粘贴过来了，是个一是吧，也带了一个灰色的底纹。单击计算 看到了吧，预览下面显示二点零零零零，改一下精度啊，展开选择零 自断。刚才有一个变化，这些表达。是啊，局部有个变化，看到了吧，点零零零零没了啊，再来单机计算，注意下边的变化啊。单机 计算是吧，局部有变化的，仔细看啊，这个地方呢，还是这个二这么一个状态啊，好，确定看到了吧，一二 出来这个增强属性编辑器直着点下插入点，定位，删掉一，保留二，是不是这里边跟着变化，保留二，确定硬硬，再确定 二，就这么就来了啊。复制吧， cp， 回车，选定对象，回车。好， 找到这个集合中心，单机正胶打开，往右边复制三千六， 再复制七千二，七千二加三千六。哦，这么加，累了是吧，退一下， 把这两个删掉。我不这样按照正常的方法去复制了啊，这样复制太累了，我们用阵列走一个技巧啊。 cp， 回车，选择对象，回车依然呢是单击这个圆心受 a a 阵列，回车阵列的数目一个二十个吧，回车指定第二个点往右边拽啊，正焦是打开的，三千六百。回车好了，退一下， 这都是二啊， 这一个矩形可以删掉了啊， 刚才在阵列复制的时候呢，不需要把这个矩形啊， 这个辅助的正方形啊，复制 明白吧， 这样扇也是个累活啊。刚才呢，忘了啊，不应该复制他，震裂他，我们就扇吧， 是吧，练练手 说命令 r e， 这车看到了吧，一二三四五六 七八九十，十一，十二，十三，十四，十五，十六，十七，十八，十九，二十二十一，是吧，我们商量一个吧，到二十 这就完成了啊啊，这里边我来强调一个小问题，有的朋友的这个数字上边有底纹， op 回车，打开选项， 在这个用户系统配置下边有一个字段，这个地方勾上的显示字段的背景，确定看到了吧？ 有个底纹，也就是呢自断的背景，如果朋友们遇到这个现象呢，给他关掉就可以了。 op 回车，用户系统配置下边自段，下边把这个钩给他去了， 确定可以了，强调一下这个小问题啊， 双击，比如说我这六硬硬确定好了， 要说二一啊，回车六七八，九十十一，十二十三十四十五，十六，十七，十八十九，二十 一，直到二十五，是吧？朋友们，根据需要酌情修改好，我再把这个改回来吧。双击 一应应，确定二一 改回来了， 到二十， 是吧，看这 s 保存关于轴线编号的数字自动递增，刚才朋友们也看到了，是吧？改一个数字，这个一定要注意啊，从这个一开始改，改了之后啊，刷新一下 就是二一乘乘乘，那么数字呢？就会自动递增，看明白了吧，朋友们，不从一改啊，如果你从这个二改，比如说双击 六确定看到没有 r e， 刷新一下车 看到没有，没有任何变化，必须从这个一开始改，懂了吧，朋友们， 还没在，我再给他撤回来。双击六确定 而已，变了对不对？再来啊。比如说这个十五，双击改为二十，确定 r e 回车，是吧，没有任何变化，这个二十啊，在十四和十六之间，那我现在再来把这个改一 硬硬确定，你看二一推车好了，一二三 好，看到了吧？这个二十没有改过来，其余的是吧？改过来了， 从这个操作呢，我想朋友们应该有一个基本的判断，虽然有时候很好硬，对于规律性的，有规律可循的，符合这个特点的，用这个 数字自动递增是很省事的，效率是提高的，是吧？但是他不是任何情况下都是万能， 他也有缺点和局限，比如这个他就变不了这个朋友们呢，这个看待问题呢，要辩证，一分为二是吧？优点就是优点，但呢优点也不能掩盖缺陷 是吧？我们呢，扬长避短是吧？应其优点来完成我们的制图画图工作，提高我们的效率，明白吧？朋友们？好了，感谢观看，欢迎留言评论点赞， 请继续关注红玛瑙教育 cd 制图课堂，如果感觉视频教程对你确实有帮助的话，欢迎赞赏。好，下次再会。

大家好，这节课跟着老师一起来学习一下这个像这种标注啊，像这种引线标注是怎么标注的啊？这个的话，在 cd 里面这个叫做引线标注啊， 那么嗯，像这个标注的话呢，我们有快捷键啊，像这个 l e 空格啊， l e 空格，我们来数一下啊， l e， 嗯， 空哥，然后呢，下面有一个 s， 看到没有一个 s 设置啊，输一个 s， 或者你点一下啊， 那么他就会跳出来这么一个对话框啊，那么这个对话框呢？首先我们需要把哪些勾上啊？你看我们这个引线，这个打文字的地方有个框框，对不对？很多同学经常问老师，呃，老师，这个文字部分这个框框怎么来 来的啊？那么你就要什么注思类型，这里选择多行文字，然后这个地方啊，始终左对正啊，从左边对齐，还有文字边框勾勾给他勾上 啊，然后呢引线和箭头这里啊，实线啊，实心闭合啊，实心闭合，选择实心闭合。有些同学说，老师，怎么我那个是三角，有些是三角形的，有些是反斜杠的，有些是这种啊，这种方框的，有些是圆形的，那么这个地方有很多箭头，你选择一种 啊，你选择一种你需要的啊，那么老师这里呢，选择是实心闭合，然后这个角度约束你们那个本来是这个任意角度，对不对？这个地方改成啊，刚开始改成四十五度，就是这么倾斜上去四十五度，然后水平啊，水平九十度啊，对，然后就是水平啊，水平， 那么这个角度呢啊，这里也可以改，有些同学很奇怪的，这样上去再下来，这样啊，那么那种的话角度自己改啊，那么老师这里呢？是上去四十五度水平的啊，这样， 然后复杂，这个地方就先那个最后一行加下滑线，这个地方勾勾，不要勾啊，如果你需要的话，那么就勾上，不需要就不要勾啊，然后点确定啊，然后呢他就出来一个光标，我们就可以了，第一个点点下去啊， 他是四十五度，看到没有啊？然后点一下，往右拖啊，往右拖啊，水平的，对吧？然后就可以打字了，打完方我打八八八八你，你们可以打中文的啊，那么老是打八八八八啊，回车啊， 你可以不想要你就取消掉啊，取消掉就可以了，那么可以双击一下啊，老 是这里因为回这个车，回车可以给他退回去啊，那么他就是这个样子的，大家看一下啊，一个箭头四十五度啊，跟水平呈四十五度，然后水平一根线，然后打字一个框框框起来的，那么这种呢？就是这种啊， 在这个标注里面啊，标注里面有一个叫什么多重引线，看到没有？多重引线啊，那么多重引线，你点一下啊，然后呢？你看老是这样标出来的 啊，那么老是标出来的是这个样子的，你看跟我用快捷键标出来的，他这个箭头大小，文字高度他都不一样，对不对？那么你们标出来的可能连箭头都没有，然后呢，这个地方很长，这个地方水平的很短，这个折弯的这个地方很长，那么 要设置过的啊，格式啊，老师，这个是两零二零的高版本啊，那么你们这个版本低版本不管是哪个版本都是可以设置的啊，到了两零零七低版本这个地方格式多重引线样式没有的啊， 那么嗯，高版本的话都有个格式多重引线样式啊，点一下，然后会跳出来一个对话框，然后点一下修改啊，点一下修改，然后会跳出来一个对话框啊，这个地方呢引线格式这里有个箭头大小啊，箭头大小，那么老师调到一了一已经很大了啊， 然后呢引线结构啊，这个地方有一个设置机线距离，机线距离就是调这个斜线的长短啊，还有把老师调到五啊，调到五我们看一下，然后呢第一个角度四十五度啊，这个这个斜线四十五度，老师也 调过了，第二个就是九十度啊，水平的，对吧？然后内容内容这个地方啊，始终左对阵文字边框，文字边框勾勾勾勾上，那么就有框框，这个框框取消掉的话，如果你不需要这个框框啊，如果你不需要这个框框，那么就把文字边框给他取消掉 啊，文字高度，文字高度，我这里调到零点五，已经很大了啊，因为我这个地方小。好了啊，然后确定啊，作为当前关闭， 然后呢你再可以标注啊，设置好之后标注多重隐形啊，然后你这个标注下看看，那这个斜线的，这个斜线的长短可以自己调，你看我可以这么小，这么短，也可以这么长 啊，然后水平线这么大啊，那么老师呢，已经调成这样了啊，这根斜线 长一点，这个水平线啊，这个斜线的长短，你可以在画的时候你可以拉长，拉拉拉短，这样都可以的啊，好了啊，那么这节课呢，老师就教你们这个 l e 空格啊，是那个那个多重引线样式的快捷键， 然后呢可以也可以在标注多重引线样式这里这个地方来进行，这样啊，拉伸 来进行，这样拉拉过去，这样啊，然后格式多重引线样式要设置一下，要不然的话箭头大小和文字，文字的大小，那个框框什么的都没有的啊，都很小的啊。啊，好了啊，那么这节课呢，跟着老师先学到这里啊，我们下一节课再见啊，同学们，再见。

引线标注， 这里有两种标注样式，一种是两行的，一种是单行的，这是箭头的形式，箭头的形式点一下就会变化， 我们可以标一个，标一个看一下， 然后呢它这个单行的形式， 在标注的时候，我们把光标点上去以后，他这个标注位置是智能化的。比如说我在右边的时候，他是这样， 我的下面的时候他线是这样，你看我在下面的时候，他标出来是这种情况， 然后你在左边的话，它就自动了，就变到左边了。如果我是在上面的话，它就自动就变到上面是不同的位置，它都是自动的。把这个线和文字给你摆放好， 然后他这个里面呢还可以设置，比如说他的文字的样，文字的样式，嗯，想换别的字体可以选择不同的文字样式，有文字的高度， 这里有不同的文字高度可以选择。然后箭头的大小还有文字的颜色可以自己选择。 比如说我现在想换一个字是红色的，线是绿色的，然后点一下确定 就可以标注出来了。那如果我这些线是有多重引线的话，有的添加引出线， 这样很方便，他这个还是这个添加引出线 是根据你上次标注的这个设置自动关联过来的。比如说我刚才用的这种是红色的啊，这个是黄色的，还有绿色的，我现在把它调过来， 那引线标注，我把它设置一下，我字还是白色，然后这个线是红色。嗯，确定我现在画一个这样， now， 我现在来添加，已重现，你看他这个就跟跟同步过来了。 如果我这个标注的时候，我选 选的是一个圆的， 那我标注这个引出线的时候，你看他也是自动是圆的， 这比较智能化，很贴心的。这个引线标注呢，还配合我们的图库，比如说我在这个图库里面有这个螺栓， 一个电圈， 这个螺钉 我任意选呢，然后呢也是点这个引线标注，然后点 t 区国标选它，然后就可以标注出来了，点 t 区国标 tvst 提取国标。嗯，这个我这个点太大的话，可以设置一下，你说这个点改成一 and 变小了。 另外它这个也是跟图框配合的， 比如说我这有图框有个 a 三一比五的， 我在这里面画了一线标注， 假设有很多啊，我是任意的标注一些，然后呢我又有一个图框， 它呢是 a 四的，然后一比二的， 这，然后这里面它也有一些引线标注， 然后这个时候呢我又在修改掉第一个图框里面的内容，那我第一个图框呢是一比五，那我就可以用这个 初始化的命令，或者输它的快捷键 c s h， 等于命令行直接点菜单，或者输入 c s， 再去回车，然后输入他的这个，这个比例是五，输入五回车，然后这里点确定，双击其中的一个，点一下设置， 把这个改一下，比如说我把它改成一个十，然后点更新图形，他就变了。那我如果其他都要改的话呢，就是右键，然后点更新图形，把其他全部都框中，然后右键就全部都变过来了，这样不用一个一个的去改。 如果现在要改第二个图框呢，这个图框是一比二的，那那还是在命令上输一个 c c h h 回车，然后输一个二回车， 这里确定，然后呢双击其中的一个点一下设置，嗯，这个我们改什么呢？这个比如说我把它改成一个 字是绿色的，线是蓝色的，然后 点更新图形，那他这个就变了。如果其他都要改的话，右键下点更新图形吧，其他全部框中右键就全部改过来了，这样就非常方便，绘制方便。第二个是编辑也非常方便， 这个是我们机械工程师里的命令。机械工程师呢是我们已经做了三十年的一个产品，这个是为我们机械 机械工程师量身定制的，经过三十年的打磨，非常懂得机械工程师在画图中的需要，目的是为了提高工程师画图数，给到工程师一个非常好的工具。

老师，老师，怎么了？你这个黑金花石材这样拐弯的这种标注是怎么做的啊？咱们这个标注叫做多重引线标注，来，你把这个书翻到一百四十二页，一百四十二页， 好，关照一下，咱们这里是多重引线标注，然后它的快捷键是 l e， 这里我教你一下怎么用。嗯，你输入 l e 空格。 l e 空格啊，首先呢，你点击你要标注的点，假如说这里啊，点击这里点击一下，然后呢向下拖，向下拖，来点击一点啊，来折线，再点击一点水平位置， 这个吧，右边下面点击一下。然后呢，我们这里输入咱们文字的一个高度，这个文字高度咱们给个四四，然后空格，接下来我们就可以输入你想要输的文字了。嗯，黑黑金刚啊，然后按这个回 车确认，回车确认啊，这样回车，这样回啊，这样回车啊，可以看到这样的文字就显示到这里了。哎呀，老师你这个办法也太好了，就是我平常嗯，学 cd 的，不管是引线还有这标注都不太会呀，我想把这个 cd 好好学一下，怎么办呀？有没有什么建议？ 如果说你好想好好学一下的话呢，你就可以把老师刚才给你看的这本书带回家。这本书 c a d 从入门到精通，包含了十一大知识门内一百三十七个精准的知识点，从咱们最开始的界面的操作，鼠标键盘的使用，在这里都有详细的讲解，包括咱们 c a d 里面每一个指令，每一个命令都是单独的， 有详细的图文教程，图片加文字。而且呢，把这些指令学完之后，在后面还有专门的练习题，不管是二维的还是三维的，这里全部都有，而且在后面还有二维码，你扫码呢，可以领取二百节的一个课程，和咱们书籍是配套的，这本书我就把它放在视频左下角的小黄车里，你点击就可以带回家学习起来。

朋友们大家好，再聊自定义引线箭头，上一节内容啊，就是讲的这个话题，请朋友们把这两段内容啊，两节内容啊放在一起对比看，找一找有什么不同。好吧， 看这 a， 打开，新建一个 c d 的空白文档啊。 f 七，关掉山格，这里边呢，先让朋友们看一下啊。 d， 回车， 打开标注样式管理器默认的样式列表里边有三个当前的标注样式是这个 iso 杠二十五啊。点一下，修改 符号和箭头下边，朋友们看一下这个地方，箭头大小两点五，引线下边是实心闭合啊，看一看就行了。好了，取消 关闭 r e 引线命令，回车好，任意处单击，再单击 esc 退出， 看到了吧，我在模型空间里边画了一个引线，一段引线，这就是引线的箭头，分解一下， 分解之后呢，我们来测量一下 单机 单击，看到了吧，距离等于两点五是吧，这块 零点八三三三， 注意这个两点五啊，这个两点五是哪决定的呢？地这车 修改符号箭头看到了吧，就是这个两点五决定的。庆祝吧，朋友们，取消， 如果我选这个当前是吧，然后紧接着修改，我好好剪头看他是 是零点一八零零，这个地方相同的是吧，都不用改，保持默认啊。取消关闭 二零一，回车，单机，再单机好一点。 c， 退出，又画了一段引线 来看这个箭头，先分解一下，然后测量一下 水族也可以啊，看到了吧，距离零点一八零零， 看到这两个加 头了吧，各自对应 d 命令下边的各自的内容，默认的箭头啊，尺寸是这么来的，一定呢，要清楚是吧？ d， 这车我们呢并没有去修改这两个里边的任何一个，我选这个吧， iso 杠二十五，然后呢？单机新建 是吧？新样式，您默认的就叫副本， iso 杠二十五就叫这个吧。继续 创建了一个副本啊，不要在原来的上边去做任何的修改，明白吧。好了，符号和箭头这里边看一看，还是这个还是这个啊，确定当前 完毕，接下来画一个自定义的箭头，我需要的一个箭头， 注意和上一节内容做一个对比，这个呢，我画小一点。直线回车， 单机正胶打开， 零点五回车再回车，结束 找到正点，单击一回车再回车好了。 div 车，单机车，三回车， pdmode 回车三回车。好 显示这个叉号，等分点直线连起来 再连，好正确，关一下也行啊。 好了，这个呢，就保留备份啊。 复制一个 剪掉是吧，这块呢，删掉， 等分点删掉删掉，我需要的是这个箭头，我们上一节内容呢，也花了这么一个样式， 貌似差不多，但是尺寸和这个不一样，朋友们对比一下去看一看。紧接着是快定义 b 回车，起一个名字吧，比如说就叫还是那个名称吧。 引线箭头就他吧，明成自己知道就行了啊，同一个面板里边最好这一块呢，给他有编号，杠一，杠二，杠三，杠四等等吧是吧，我这里边呢就这一个啊。 选择对象，推车单击失去点好断点单击 确定看到了吧，这就是一个块一个蓝色的假点，对一下， 画一个大一点的矩形吧。好， l e 回车 s， 设置回车 引线和箭头展开选择用户箭头 就是这个单机确定单机确定好了， 单击再转远一点， 看到了吧？ 出来了，单机好了，退出 x， 回车分解一下 第二车这个点啊，到这个点 两点五，明白了吧？这个两点五怎么来的啊？好的，回车 看到了吧？在我新建的这个副本， iso 杠二十五下边来了一个样式替代蓝色的，说明是当前的单机修改 符号和箭头，看这块引线自动的匹配这个名称快的名称箭头的大小。两点五， 看到了吧？这个决定的，我把这个选了一个。一，确定当前关闭好了再来，不要 二 le 列车单击，看到了吧，好，正确，打开单击 esc 退出， 再分解一下 d i 测量一下 就是一了，是吧，尺寸就对了。 这边是零点五是吧？现在问题来了，这一段有间隙，我们上一届教程正好是相反的，上一届教程里边啊， 这个线好比是尾巴是吧，哎，他进来了，大概到这对不对？现在这个呢， 他没进来，反而呢，这段留了一段间隙，我们要做的事情啊，就是把这一段间隙呢，再给他补起来，只有这个点 对到这个点上才算完美，是吧。 再来看这个箭头，这个块啊，退下， 把筐十九筐放在块上边。双击 看到了吧？编辑块，定义好单机，确定是吧？又来到了块编辑器里边， 你不是缺一段吗？是吧？直线回车，这个点单击， 这个断点单击就拆，结束。继续在直线面练啊，连起来，找到终点单击， 这才结束，再把这根辅助线删掉，是吧？这块给他补起来，连一根水平线，看明白了吧。 一下啊，好了，这样就行了， 关闭啊，一定要保存，但你这个保存看到了吧？多了一条尾巴， 看到了吧，就补起来了。 中联单机 单击退一下，这是一个整体对不对？一个加点一个加点，当然我这个就画到这是吧，如果后边在写字什么的加 大点就多了啊，这是分解的啊，看到了吗？悬念，删掉，这么样一个效果对不对？这是整体的啊。 x 回车分解 删掉是吧， 测一下一，再测一下零点五，明白了吧，朋友们， 退下，是不是方向你这个就一致了，做到这样了，实际上就可以了，这个问题就 解决了。那有的朋友说，我不连这根辅助线，能不能解决问题呢？当然能，但是呢，有点小麻烦。好，我们继续 来双击这个块，确定来到块编辑器 sc， 回车 选定这个箭头，也就是这四根线，这根不要选啊。回车指定基点，单击这个端点， 然后输 r， 参照推车指定参照长度这个点，单击 这个断点，单击好了再输 p 就是点啊，跟车 看到了吧，找到这个断点，单击， 再到这个断点单击这根线，删掉， 看到了吧，这个箭头呢，由小往大了变，注意去和上一节做个对比是吧？上一节当中这一块是由大往小里变， 本节当中这个箭头是由小往大里变，所谓灵活，这就是灵活，对不对？你不是这一段有空隙吗？是吧，原来 啊，现在呢，变大了，把这个围子的这个点移动变大，就把这一段空隙呢？堵起来了，原来的这个点在这块是吧？现在这个点到这块是不是就接上了这个， 这跟尾巴了，对不对？尾巴的右端点与 v 字的这个端点两点合一， 这就堵起来了，封上了，能懂我说的这个意思吧，描述的可能有点啰嗦啊。好了， 关闭一定要保存，单机保存，看他变大了对不对？ 来标一个 l e 的车，单机往下拽好，单机退一下，看到没有？先看这一块啊， 尾巴与微在这块两点合一，间隙就没了，这个问题就解决了，分解 山料看到了吧，看着这 测一下啊， 这个点到这个点 距离变成了一点五了，变大了，我们想要的是一，现在呢？引线的箭头是一点五， d 回车是吧？样式替代为当前单机修改符号和箭头下边 这都对上的啊，就是这个，这个一改多少呢？一除一点五得到的值填进去就可以了，会换算吧。零点六六六六六，一直六下去对不对？ 零点六六六六，好，四个就行了啊，单机确定当前关闭，再来标 l e 推车，单击是吧，可以了，明显变小了啊，单击退出， 分解删掉没问题的啊，缝隙也堵上了啊，看着这撤销， 测一下第二回车， 零点五没问题， 这个点到这个点 是吧？距离零点九九九九也就是一是吧，这个误差微乎其微，可以忽略不计，就是一。还是那句， 请朋友们去和上一节内容做一个对比，明白吧，就清楚灵活操作的意义了，对吧？这就是灵活操作是不是？好的就聊到这里吧，感谢观看，欢迎留言评论点赞转发，别忘了关注我朋友们，下次再会。
