椭圆管折弯展开下料方法

大家好，我是万老师，下面给大家带来的是第十三圆管相交椭圆管，它的组成是由一个斜的圆管，一个直的椭圆管组成的，左侧为创建好的模型，右侧为展开图案， 我们从无到有创建一下。首先先创建出这样的两个管子，相交在一块，但是他们是实体的，主要作用就是拿来做参考，方便我们知道圆管长什么样，椭圆管长什么样。好，我们接下来就开动了。首先进入草图， 选择草图绘制，选择该平面进行转换实体引用，把这个椭圆拿取出来，点一下打勾，拿取之后把它做一个分割实体的操作，目的是 得到焊缝，焊缝大小呢给到五 标注一下，同时将这段线做成几何构造线，退出草图，在下一个面呢也是一样的，选择另一侧进行草图绘制， 将实体隐藏起来，使用转换实体引用，把之前的草图复制出来，退出草图就可以了，这样就 左边一个，右边一个，下面我们用钣金放样折弯来操作，选择成型的方式，选择一条，再选择另一条，可以看到已经生成了钣金件，同时去展平可以看到是没有问题的， 如果你对他的钣金参数有疑问，可以自行去设置这里呢，我就不再去控制他了。好，这一个放样折弯，做出了第一块料，同样的再把它放出来，我们来做第二块，选择上面的圆 作为草图开始的平面，进行 gt。 法兰宝片的创建，同样转换实体引用，选择圆圈，点击打勾，然后也是切割出焊缝，焊缝大小同样给到五，使用分割实体 把它做出来。 好，我们这边也可以将之前的旋转实体以及发样折弯收起来，只剩下草图更加方便，我们去看 标注一下。五，点击退出草图，掌握后方向朝内侧， 然后长料朝反向生长，也就是朝下生长，将方向二拿掉，让它反向去生长。好，注意把旋转的实体放出来，要超过这条斜边，所以再下去一些，这样可以了， 然后这样就已经生成了两块钣金件以及一个实体的件，这个时候做完之后呢，有一个小问题，他是没有 缺口的，下面我们只需要将缺口切出来就可以了。将方向折弯的对象做到一个隐藏，然后选 选择该平面去执行拉伸切除操作。先切这个圆管的部分，使用转换实体引用，把这个面复制出来，然后退出草图，在切料的时候选择完全贯穿 特征范围，选择我们做的这个 g t 法兰，也就是圆管的部分，点击打勾，将旋转实体收起来看一下这个地方切割完毕，展平看一下，当前是有两个钣金对象的，一个是圆管， 另一个是椭圆管，你要看这一块的时候把它解除压缩就可以看到了。 好，下一个我们切椭圆管的部分，将旋转实体放出来， 好，选择上面的这个平面进行拉伸切除， 同样的复制这个圆的面，转换实体引用退出草图。切料的时候选择向下方切除，选择实体为放样折弯的对象， 切的时候切穿进去，但是不要穿透到下方，点击打勾就可以了。将旋转的实体进行隐藏，把我们的圆管和椭圆管显示出来， 好，把这个旋转实体收起来，可以看到两个都可以了。再次展平，看一下圆管的部分， 再看一下椭圆管的部分，解除一下压缩。好，你学会了吗？点赞关注，在主页有更多精彩教学！

今天咱们来了解一下子折弯展开的扣料算法公式，我们今天一条视频，二十秒的时间让你牢牢掌握这套算法公式。 以九十度的弧为例，折一个角，按板厚的一点七倍来计算，零点六的板扣除一，零点八的板扣除一点三，五，一点零的板扣除二点五，二点零的板扣除三点四，二点五的板扣除四点二， 三点零的板扣除五点一。咱们学会了这套扣量算法的公式啊，能够大幅度的提高咱们的工作效率，能让咱们精准的计算转弯。

大家好，我是万老师，今天带来的是第十二粒椭圆管的展开放秧下料， 那他的组成呢？是有两部分的，一部分是椭圆的罐子，或者说椭圆的拐啊中，另外一侧呢是椭圆的风头，这边是展开图哦，然后我们来看一下他的图纸，大家想见模的可以根据当前的参数据见模，这里是他的展开下料说明的一个理论知识， 想学习的可以截屏之后再去学习。然后我们的方法直接就用第二种方式去得到了啊，以前比较用的多的是第一种方法，这是我们用第二种方法来操作。好，下面我们进入到搜索词当中来操作一下，点击文件，选择新建， 然后选择前十基准面，执行机体法兰博片的操作，绘制一块椭圆， 这里给到一个死水平的几何关系，同时将我们在这里看到的参数添加上去，是八百跟五百。 好，有了之后他应该要展开，所以我们需要给他做一个焊缝， 焊缝大小给到二就可以了， 然后这一块做成几盒 塑造线，推出草图，设定一下材料厚度，厚度给大一点，给到四个后方向，选择 一个方向，长度给到一米二，点击打勾展平看一下。好，没有问题的啊， 接下来做风头，风头也是机体法兰博片，选择平面，在这里创建椭圆， 把这个设定成竖直， 添加一个重合，另一个方向一样添加一个重合， 退出草图，注意他在长料的时候要朝内侧去生长，点击打勾，这样就可以了，若需要多一个风头，可以执行镜像， 把它进向过就可以了，但是一般我们不需要进向下料的时候下两块就可以了。这就是椭圆罐的创建， 你学会了吗？点赞加关注评论六六六可以领取视频对应的素材，我们下节课再见。

大家好，我是万老师，下面带来是椭圆管垂直相交，椭圆管也就是两个椭圆管垂直相交，左边是建好的模型，右边是展开图，这里看一下他的图纸，可以根据这个来建模，然后这是展开的理论知识，大家可以把它截图慢慢去看 好，下面呢是方法，方法是得到外观，然后用钣金功能得到钣金件，再去展开就可以去得到外形。好，下面我们就从无到有来做一下。 这边模型已经创建完毕了，下面我们就把它做成钣金。方法和之前一样，类似椭圆的，建议大家最好用放样折弯来操作。 点击草图，草图绘制上市的基准平面，把这个椭圆复制出来， 切除焊缝，焊缝给到五， 同时小的线变成构造线，退出草图在顶上的这个面，再次把下面的草图复制出来， 然后就可以放样折弯了。点击钣金键，选择放样折弯制造方法，选择成型，选择第一个草图，再选第二个草图，可以看到钣金创建完毕，自己控制厚度 相同的方法创建下面这个全面草图，草图绘制， 把轮廓拿出来之后开一个焊缝，焊缝的大小同样给到五， 在另一侧也是一样的。选面草图绘制，把之前的草图复制一个， 再次使用方向折弯， 制造方法也是成型和之前一样，如果不好选，你可以将之前的拉伸凸台隐藏起来，注意这里整个变成了构造线，这个草图有问题，改一下它， 再次操作可以了，点击打勾，下一步就是把这个缝切出来。首先是上市基本平面草图绘制， 在操作的时候绘制一个椭圆，把多余的切掉，选择椭圆，通过中心点绘制出来， 和外边重合，同时这里约束一下水平， 推出草图，选择拉伸切除， 切除的特征范围，选择底下的这一个，选择完全贯穿方向向上，点击打勾， 展平，看一下这一块对应的是它，解除压缩没有问题，再用同样的方法处理。第二个，把拉伸凸台释放出来，选择该平面 拉伸切除。把做好的这个对象隐藏一下， 选择转换实体引用，把它引用一下，选择退出。草图 切除的时候完全贯穿特征范围，选择 方向折弯，点击打勾，把实体隐藏一下， 将它放出来，可以看到就切好了，你学会了吗？点赞关注在我主页，有更多的精彩内容教学！

大家好，我是万老师，接下来带来的是第三十一个案例，平结正圆椎管，大家可以看到本案例和上一个案例基本上是相同的，左侧为创建好的板筋模型，右侧为展开图， 方法也是一样，实体建模得到外观，切除焊缝，把它转换成板筋就可以展开了。理论计算方法也是一样的，所以我们就直接到软件当中来操作一下。 方法是用放样折弯来操作，我们需要提取外侧的两个边线，用到的是三滴草图，进入草图，选择三滴草图，选择外侧的边线，转换实体引用退出草图。第一个三滴草图提取完毕，相 同的方法提取出第二个三滴草图。好，有三滴草图之后，下一步我们将实体做一个隐藏，然后使用钣金模块当中的放样折弯， 选择第一条线，再选择第二条线，控制一下涨料后的方向，点击打勾即可创建完毕。我们展平来看一下。 好，这就是展平的效果，你学会了吗？点赞加关注，在我主页有更多精彩内容教学。

这样的椭圆管是如何被折弯成这个造型的呢？如果你想要用手去掰，我肯定是不拦着，但是小沈今天用一台半自动数控弯管机来对它进行折弯工艺，这可比手掰快的多了， 就这样轻轻松松搞定了。关注我，每天给您分享不同的弯管案例，想要了解更多弯管知识，认准小沈准没错！

哈喽，大家好，今天小沈给大家带来的是椭圆铝管的折弯工艺。折弯椭圆管其实并不难，但是对于这个椭圆管的弓箭，首先它的两个面都需要折弯， 其次就是他们的折弯半径都不相同，这就考验设备能否精准的折弯出客户想要的产品效果了。 这台设备做到了多层模具的叠加设计，通过多组四伏驱动互相配合，实现弯管的高效与精准。私聊我，给您设计合理的弯管方案。选购弯管机，认准消神准没错！

啊啊。

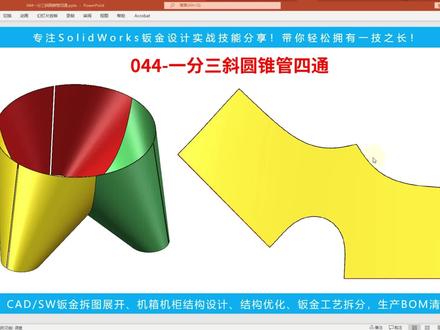

大家好，我是万老师，下面带来是第四十四个案例，一分三斜，圆锥管四通啊，这三个弓箭呢，其实是一样的啊，所以我们只展开一个就可以了，其他下料也是相同的， 我们看一下它的方法。首先第一步用实体建模，得到外观，切除焊缝之后再转成钣金就可以了，这里是他的理论计算方法，想学习的可以截图之后慢慢去看。下面我们到软件当中来操作一下， 可以看到这是他当前创建好的模型状态，那么我们在操作的时候会将之前的草图再次呃放出来，重新直接去做钣金件就可以了。 为了方便大家看，我会将焊缝设置到这个位置，首先选择上面的这个平面进行草图绘制，在绘制的时候直接拿取之前的草图，点击转换 实体引用给它复制出来，按一下 ctrl 加八，下一步将焊缝切割出来，通过这里向下连接 好，把割开，割开之后将线条切换成几何构造，同时添加上一个对称的关系， 之后将焊缝的尺寸给出来，因为弓箭比较大，所以焊缝我也给大一点，给到十个，点击退出草图，下一步点击上市基准平面，同样进行草图绘制， 也是一样的，将之前的草图呢通过转换实体应用复制出来，好看一下复制出来了没有？已经 ok 了呃，下一步呢，将之前的方样的草图这些给他收起来，将实体特征也给他隐藏起来。我们也是一样，将焊缝开到啊目前这个下方的位置，通过这 连到下面，将它变成几何构造线分割实体，将焊缝割出来，把它转换成几何构造，同时添加上对称的几何关系，然后将焊缝的大小也是一时开出来。推出草图， 下一步执行钣金模块的方向折弯，选择第一个，选择第二个，控制一下材料厚度，点击打勾即可生成完毕。展平看一下。 好，没有问题，我们如何把它变成三个呢？这个时候我们需要用到的就是拉伸切除，选择上市基准平面，然后将拉伸切除的位置给他制作出来，绘制一条直线向上方，这是作为参考线的，接下来绘制一条勾着啊几何线来 切除，把它镜像到对边去，选择镜像实体，控制一下，夹角为一百二十度。接下来点击退出草图，然后在拉伸切除的时候选择完全贯穿两者 在切除的位置，你可以点击眼睛预览一下，那么如果不对呢，你可以点这个方向啊，把它保留的位置做一个切换好，点一下可以了，点击打勾，接下来再对该对向执行圆周正列，即可进入到特征选择圆周正列 方向，选择之前创建的精准轴，这类的实体特征为做好的钣金弓箭。好，我们把它重新处理一下，那这里勾选一下实体，把特征拿掉， 这里取消一下，注意看特征和面，一定要先给他拿掉。激活实体，选中实体，选择方向精准轴一共是三个三百六十度，点击打勾即可全部创建完成。点赞加关注，在我主页有更多精彩内容教学。

到现在为止，还有很多人不知道方管他是怎么折弯，怎么下料的，今天这个视频告诉你们，大家，好，我是梁工，今天我们以这个方管弯头为例啊，看他是如何展开的。首先呢，选择我们的面正式油满， 把我们的显示改为我们的线型，选择草图，草图绘制，选择这个精准面。之后呢，找到我们这条圆弧线，转换为实体，引用，退出草图特征，拉伸，切除 薄壁特征。选择我们的薄壁特征啊，方向给大家改变一下， 向内向内，零点二， 给他灌装吧，完全灌装 是吧？现在两边呢，我们给它切一条缝隙，然后继续正视于我们， 选择我们的草图，草图绘制，对吧？选择我们的基础面，线条，从我们的中间这里给它劈开 到我们的中心，这里呢，我们向下来一点啊，之后呢，这里给他相接， 这个距离呢，我们给他一个零点二， 好，退出草头，继续给他切，拉伸，切除宝贝特征，这个的话我们给他居中两侧对称，这样切出来好看一些。 然后这里呢，我们给他完全贯穿啊， 来看一下 单向，单向不行， 但现在这边可能会好一点啊，这样切的话估计也不行啊，因为我们这里这个线头还要稍微长一点，不然的话他切一半他识别不了，这就是 选择编辑草图，这里我们给他切出来一点，把这个重合约束给他删掉，对吧？稍微拖出来一点， 退出草图，选择草图拉伸，切除毛臂特征是吧，选择我们的双向， 好，他现在要切出来一点啊，不然他切不掉，深度完全贯穿，他就切到对面去了。好， 现在已经切完了，给他上个色缝隙给他切出来了，那么这里呢，我们还要给他切一下， 这里要给他切一个拉伸，防止拉掉的啊，用我们的矩形直接在这里切一下啊，零点二， 这里呢，我们用三点，第一点，第二点，对吧？接出去就行了， 宽度呢，我们直接还是一样零点二对吧？好，这是草图特征，拉伸切除七个二点五就够了。确定确定，对面呢， 我们就不画了，我们直接怎么样镜像过去，首先选择我们的三号结合体，选择基准面，选择这个面，以这个面我们反转啊， 三十，因为我们管的是六十嘛，刚好在中间打勾对吧？好，选择我们的镜像， 把小箭头打开，选择我们的鸡爪面，选择要镜像的特征，镜像这两个特征，对吧？打勾，现在这两边已经同样切好了，把我们的鸡爪面给他隐藏，现在呢我们已经初步的处理完了，我们再给他圆个角， 特征里边圆角对吧？把这几个角给他圆个边，这里也是一样， 还有这一条海边， 我们注意啊，圆角的时候不能大于啊，我们切下去了这个角，不然的话把旁边也带起来了，我们就选择二就好了，有些人选择三那是不对的啊，选择三的话他这边也被带起来，我们这边不需要带起来，我们直接选择二就好了，二二就可以了。好，打勾， 现在就可以来到我们的转换钣金，转换到钣金，对吧？选择我们的啊，固定面采集所有折弯 覆盖默认参数呢，给他改为一 k 因子的话，我们就直接是零点三啊，零点五也可以啊，但是零点三是我们经验所得，会更详细些。好，现在可以了，那么我们怎么给他展开呢？ 很简单啊，找到我们的展开对吧？不是展平啊，选择固定面。好，选择要展开的啊，圆滑角打勾， 他现在就展开了啊，那么我们可以拿着这个图纸，对吧？直接导入到我们的激光切割剂啊，他切好这个形状之后呢，我们用手一掰他就过来了，是不是很简单呢，你学会了吗？

大家好，我是万老师，今天带来是第四十一个案例，上下椭圆连接管，左侧为钣金模型，右侧为展开图。方法是有模型之后我们再想办法做成钣金件就可以了， 这是理论的计算方法，想学习的可以截屏之后慢慢去看。我们到软件当中来操作一下。这是创建好的模型， 我们要得到这里的草图和下面的草图，然后去进行钣金模块的放样折弯就可以了。 选择草图草图绘制，选择该平面转换实体引用。把这个面拿取出来，选中它，创建焊缝，绘制一条中心线，向左侧使用分 割实体，将焊缝割出来，点一下第一个，第二个好，割开之后把它变成几个构造线，同时设定他们为对称的， 添加对称约束。将焊缝大小标一下，大小给到十个吧，大一点退出草图。第一个草图创建完毕，第二个方法相同，选密草图绘制转换实体应用。先把椭圆拿出来， 然后绘制中心线，向同一侧左侧分割实体，把它焊缝的位置给它割出来，变成构造线，设定一下，对称 设定一下焊缝大小也是一时好。草图创建完毕之后，之前的模型就没有用了，把实体文件夹隐藏起来，执行钣金模块方样折弯 选择这里，再选择下方方式使用成型，点击打勾就可以了。我们展平来看一下 啊，这是没有问题的，如果我们的朋友不会建模的，可以在我橱窗直接去购买四九九的建模课程就可以了。好，点赞加关注，在我主页有更多精彩内容教学。

新手小白快速了解学习，等刀沿弧折弯和展开计算。首先我们这个板厚三点零外二了一百四分之一，圆九十度算这个弧长 一百减一点五等于九十八点五，九十八点五乘以三点一四除以二等于幺五四点六五。好，幺五四点六五除以五等于三十一刀。老师这个五是怎么来的？ 这个五是等刀距离，老师这四和六可以吗？可以，这个间距根据产品的要求分大小。然后我们再以九十度除以三十一刀，得出每一刀是二点九度。

大家好，我是万老师，今天带来的是第四十七个案例，圆管与圆锥管，任意角度弯头，上方为圆锥管，黄色的，下方为圆管，红色的，左侧为展开图， 这里是方法建模，得到外观之后用钣金功能把它变成钣金键就可以展开了，这里是理论计算方法，想学习的可以截图，之后慢慢去看。 我们现在开始来操作，首先做第一个，点击 g t 盘薄片，选择底部的平面进行转换实体用，把整个圆圈复制出来，复制好草图以后给他开一道缝隙， 就是焊缝分割实体变成构造线，设定对称 焊风，大小给到十，点击退出草图。下一步进行拉伸长料，方向选择朝上方更改一下，高度给到三百， 超过这个斜边即可，钣金厚度给到五，让他朝内侧长料，这样看的比较清楚。点击打勾，将不要的对象做一个切除，我们选定这个草图，开始执行拉伸切除，点击拉伸切除，选择该线条， 选择完全贯穿两者切除对象，手动选取当前的钣金对象，集体法兰预览一下，没有问题，点击打勾已经创建好了，将之前的实体做一个 隐藏，还有他可以看到这是做好的钣金键，我们做一个展平没有问题，推出来将上方的这一块料放出来，再做一次选平面草图绘制 使用，转换实体用也是相同的操作， 把焊缝一时给出来， 好，处理好第一个草图，现在处理第二个草图，把线条隐藏一下， 选面草图绘制转换实体引用，为了方便看，将之前做好的钣金做一个隐藏， 开出焊缝， 所有操作都是相同的， 大小也是给到一十，将这里的实体模型隐藏一下，执行钣金命令，放样折弯 料后为五，控制一下掌料后的方向，点击打勾，将这里的钣金 放出来，你要看第二个，就选择第二个平板形式解除压缩就可以了。 你学会了吗？点赞加关注，在我主页有更多精彩内容教学！
