大家好,今天我教大家四位插座的接线方法,四位插座后面有十五个接线柱,下面看视频。 插座接好以后,我们一定要记得检查一下火线接火线,零线接零线,地线接地线,再把带电的火线、 零线、 d 线依次接入,这样一个四位差不就接好了?关注我,学习更多知识!
粉丝10.0万获赞34.2万

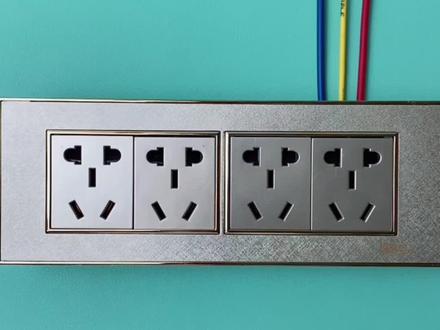

我们来看下一个面板四组二十个孔的插座接线方法是如何接线的。 首先红色火线接近其中一个插座的 l 孔,再跳出一根进入另外三个插座的 l 孔,蓝色零线接近插座的 n 孔,再分别跳进另外三个插座的 n 孔, 最后黄色地线进插座的 pe, 然后再分别跳进另外三个插座的 pe 孔,这就是四组二十个孔插座的接线方法。

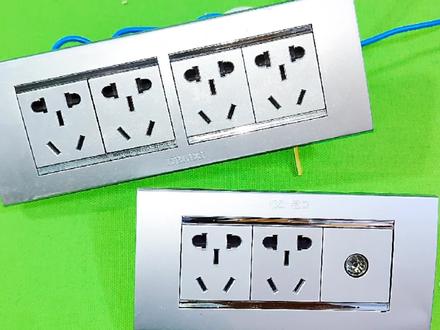

朋友们,大家好像这四个插座公用一条线,连排插座,我们该怎么样来接线呢?一般来说,像这种连排插座,不管是四个两个还是三个、五个,他都是公用一根火线零线和地线公用一条线。 很多的师傅接这种连排插座的时候,都是故意把电线剪断,剪成一段一段的,这是第一种方法,只不过现在这种方法基本上都被淘汰了。看每一个插座三颗螺丝, 火线地线零线,火线地线零线,这个也是一样的啊,火零地,火零地。那么第一种方法就是故意把这个火线给他像这样子剪断,剪断了之后,我们 把它插在这个位置上面,这样子接线虽然快,但是他有一个致命的缺点呢?是不是这里面的线说白了都是一段一段的,我们把螺丝拧紧了之后,他也是一段一段的。 那么给大家来看一下第二种方法,一根电线从头接到尾,这个是软线,不管软线还是硬线,我们都能这样子来做呀,这个是硬线,看 一根电线从头接到尾,一个断点都没有,这个是软线,这个是硬线,这个我们故意把它剪断了,那么怎么接线呢?一样的啊,我们 先把第一种方法呢,给他拧紧,这样子每一根电线他都是分段的,所以说 如果说我们这个点有一根电线拧紧了,另外一根电线没有卡紧的情况下,我们后面这一部分全部都没电了,是吧?他是一段一段的,这里断开后面全部都没电。但是用这种连排的就不一样了,看这个是地线, 一根线从头接到尾,哪怕我们其中一个松了或者两个松了,那么不影响其他的回路使用啊。我们把它拧剪, 这个是连排接线,一根电线从头接到尾,我们有经验的电工都用的是这种方法呀,看就算我们这里压不紧,其他的也不影响它使用,这个就是它最大的一个好处,我们把它压进去, 把它压紧看就是这种效果,那么这个软线也是一样的啊,我们把它插到对应的孔里面,拧紧这个螺丝就可以了, 就算我们有一个点没有拧紧,那么也不会影响其他插座的使用啊,我们把它拧紧了之后就是这种效果啊,是不是朋友们觉得哪一种方法更好,可以留言,好的技巧一起学习啊,感谢大家的收看!

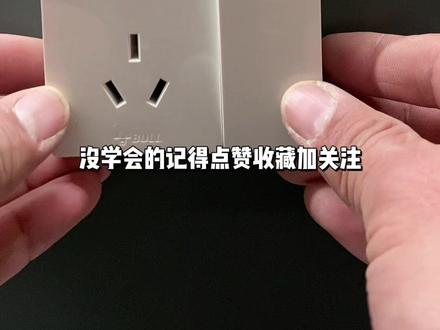

火线、零线灯线如何接一开五孔开关,控制灯插座一直有电,首先把电源线的零线和灯的零线接在插座的 i 级插口,火线插在插座的 i o 插口,然后再找根跳线 接在插座的 l o 插口和开关的 l o 插口,把控制线上在开关的 l o 一 或者 l 二上面就可以了,两个都可以用,这就是四根电线接一开五孔开关,控制灯插座一直有电的接线方法,你学会了吗?没学会的记得点赞收藏加关注,下期我们再见!

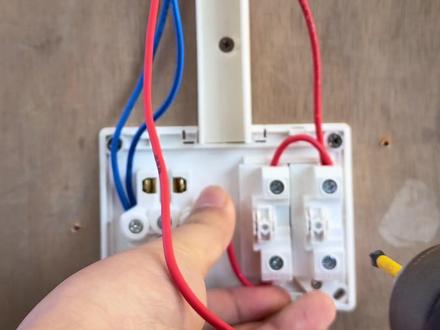

火线、银线、灯线四条线如何接?双开五孔插座,一个开关可以控制灯,一个开关可以控制插座。我们将电源银线与灯内银线接入插座的 n 火线接入开关的 r, 再用一根跳线跳线至另一个开关的 l, 再用一根跳线从开关的二 e 跳线至插座的 l。 灯的控制线接入第一个开关的鳄鱼。整理线路,装上盖板 送上电,一个开关可以控制灯,一个开关可以控制插座。

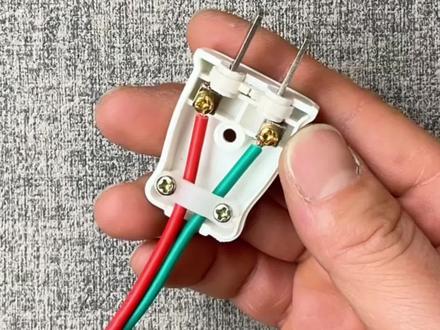

错误的接法,一扯就松开红线盘个圈,绿线从下边绕上来,穿过线圈拉紧,这样去连接插头,越拉越紧。


一开五孔的插座该怎么样接线呐?一个开关有五个插座,大家看一下有五个孔的插座我们如何接线?一般呢有两种接法, 今天来给大家说一下呐,我们最常用的这种接法就是用这个开关来控制这个插座的电,当这个开关呢打开的时候插座上是有电的,当这个开关呢关闭的时候啊,来这个插座上就没电了, 那我们如何这样去接线,特别的简单,我们驾驶这样接上之后呢,也是啊特别的舒服,现在我们给大家呢简单的来做些现场演示,手把手教会你来。首先我们把这个 插座他的外壳呢,我们给他打开那外壳打开了,打开之后大家看,那现在我们记得就是用这个开关来控制这个插座了,现在我们来看一下这个插座上有电还是没电的状态, 大家看插座上是没电,当我们把这开关打开打开的话,我们来测一下, 大家看这时候呢,我们打开的时候啊,这个插座它是有电动状态,它有二百二十伏的电压,大家看它有二百二十伏的电压吧,当把这开关来关闭的时候来插座上它是没电压的状态, 这种接法就是我们把这火线直接呢接到了开关上来,零线接零线的位置,地线呢接地线的位置,这个开关这个部位啊,他是有一个开关的,那当我们把这开关打开的时候呢, 这个点和这个点呢?他是接通了,当我们把这开关来关闭的时候来这个点和这个点呢,他是断开的状态,非常的简单吧, 打开的时候呢插座他有电啊,然后我们关闭一下,关闭的时候呢插座他就没电了。还有第二种接法,就是呢 我们这个插座上内置的是有电,用这个开关呢可以控制一盏灯,那灯上呢?总归有两条线,我们把这条线呢接到这个开关上,然后另外的这条线呢接到这个零线上,那我们这个主火线,主火线呢?我们这个开关打开的时候呢,灯亮了, 当开关关闭的时候呢,这个灯它就灭了。你还有没有什么这三种方法可以在评论区留言,我们一起来交流学习。

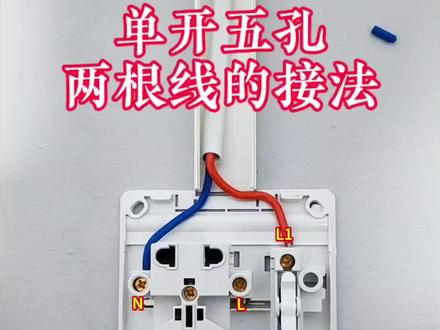

单开带五孔插座,预留一零一火两根线。如何利用开关控制插座?首先把线皮剥开,找出零火线 电线颜色,通常情况下,蓝色为零线,红色为火线。把零线接到插座 n 端口, 把火线接到开关 l e 端口,把螺丝拧紧,避免虚接发热,这样就接线完成。可以利用开关控制插座了。学会的朋友双击加关注,关注学电路,感谢大家观看!

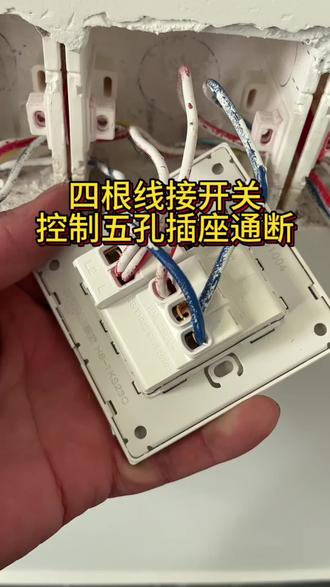

开关控制插座通断,具体如何接线?蓝色为零,红色为火。 插座的火线和开关的 l e 用一根铜跳线相连,零线进插座的零端,主火线进开关的 l 端 底盒的主火线进了开关的 i o。 开关的 i o 一 用一根铜串线和插座的 i o 相连,零线进 i o, 这就是一开控制五孔通断的接法。关注我,每天分享更多电工知识!
