cad模型中有图布局中不显示怎么弄

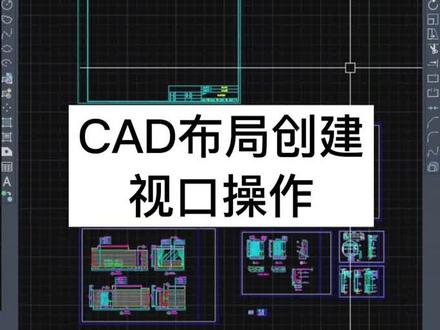

cad 里面如何将模型空间的图纸显示到布局空间？我们来看一下，大家看一下，这张图是在模型空间当中的一个显示，我们点击的布局会发现是一张白色的纸，对不对？白色的空间是不显示的，此时大家可以输入 op 空格，将我们这个白色的一个背景改为我们的一个黑色，大家找到颜色，颜色里面啊，颜色里面将这个统一背景啊，布局改为黑色，点击应用并关闭就可以了，大家注意啊，我们点击确定此时好了以后呢，大家再输入我们这个 mv 啊， 因为他现在还是不显示，对吧？在布局我们 mv， 大家看一下开式口啊，通过 mv 空格，此时大家开一个式口，好，开好了以后啊，大家注意， 我们就可以直接看一下，看到没有，此时这个图纸就可以在市口里面显示了，在布局空间对不对？我们双击可以进到模型，然后在外面双击又回到布局，好，你学会了吗？

我们打开一个图纸，发现好多内容模型里面没有，只有在布局里面才显示，而我们在布局里面使用时又有很多限制，这个时候就可以用到斯叶迪快速看图中的一个功能， 这个功能叫做布局转模型，转化成功之后就能在模型下正常使用了。

在 cd 中模型与布局空间不显示怎么办？输入快捷键 op 回车， 在选项界面找到显示，在下方找到布局元素，在显示布局和模型选项卡前方打上对勾，在右下方点击应用，点击确定左下角的模型与布局空间就显示了。

鑫哥，布局里的四口怎么显示不出图来？ ok， 我来教你。第一步，输入命令 max actvp 第二步，原变量值为三十二，输入六十四确定。这样所有的四口都显示出来了。我是鑫哥，关注我，教你快速掌握 cd 生化。

我不是要把那个试口放在这个这个面上吗？他有时候显示，有时候显示不全，不知道怎么回事啊？你现在的问题是说，你这张图纸布局里面的这个试口，他有的时候能够显示图形，有的时候不能显示图形，是吧？ 哎，对对对对，是这个原因啊，因为你这个里面的适口太多了，你要知道啊。嗯，这是我们 cad 的一个布局啊，窗口当中他最多啊，只能显示六十四个适口，如果超过了 他就会显示不出来，知道吧？哦哦，就是最多能显示六十四个四口，是吧？对，你这里我目测了一下，应该还不止六十四个。呃，什么叫四口？比方说你这里他就算一个四口了，也就是说你这张图一张图就有三个四口，你这里总共有多少 张图？八十张，八十乘以三是吧？你这个明显就超标了啊。哦，是这个意思哦，对对对，但是我们怎么办呢？这种情况下啊，现在我们可以分两步走，第一步我们把多余的分出去，第二步我们把参数设置一下。 那我现在看第一个问题，就是说我们怎么样把它分出去？在左下角布局选项卡这里右击鼠标，他这里有一个移动或者复制，我们点击一下， 然后呢，我们勾选下面这个创建副本啊，选择布局一，然后勾选创建副本，点击确定。他现在就有个副本呢啊？布局一括号二，对不对？那很简单。嗯，当然啊，你后面可以继续再分他的副本，我只告诉你怎么去分， 比如说我们布局一里面我保留一到啊，这个二十张，对吧？就是六十个试口嘛。嗯嗯，好，然后我另外一个副本我就保留二十到啊，四十张图纸， 就这个去分好吧。嗯，具体的话你到时候多余不要的就删除掉就行了，就这个意思。嗯，这个应该好理解啊。嗯嗯嗯嗯，好。然后我们第二个怎么去啊？把我们四口的数量给他设置一下啊，在命令行输入一个 maxa ctvp。 啊，就这个命令输入完之后我们敲空格键，他这里是不是有个数量啊？那你现在啊，这个已经是最大化显示了，就六十四，他最多就是六十四，懂吧？所以你就输入六十四，然后空格 好就设置好了，就这样的，至于其他的，他多余的显示不出来，你仔细数一下看，你数一下看到这里他是不是大概就是六十四个次口是吧？嗯，对对对，因为你这里是两个吗？乘以三十的话就六十吗？差不多啊， 所以说呢，他多了显示不出来是正常的，我建议你二十张，二十张兔子放你这个八十张分四个布局选项就行。好吧，你这个太卡了，我就不去帮你删了，你自己去删啊。好的好的。嗯，好好，拜拜。

选中这一个图册， ctrl 加 c 来到布局空间， ctrl 加位复制过来，然后我们需要先将我们的一个图层， 先将我们的一个图层改为一个非打印图层，就是这一个 d， f， p， o， i n， t， s 这一个图层，图层修改完成之后呢，我们输入创建四口快捷键 mv， 指定我们创建四口的一个大桥， 四口创建完成之后，他会显示模型空间里面所有的一个图形，我们双击四口里面是进入模型空间，双击四口外面是进入到布局空间，也可以看四口的一个限宽，比如说 我们双击里面线款是变粗，然后再双击外面的话，他线款是变细的。好，我们来到这一个模型空间双击里面， 比如说我们需要将一个图纸放大至整个四口的话，我们输入 zw， 然后框选需要放大的一个对象， 这样操作之后，我们所选择的这一个图形呢，他就会战盘放大至我们的整个四口，我们在双击四口外面来到一个布局空间，然后在鼠标右键单击这一个四口边界线找到。 我们先需要先鼠标单击这一个四口边界线，然后在鼠标右击找到我们的一个显示 锁定，我们选择是将这一个布局空间给他锁定起来，这样锁定起来之后，我们再点进去模型空间，他就是不会被移动的。

于老师，为什么我的文字或图形在模型空间里可见，但在布局打印设置里不可见，并且打印不出来？ 那遇到这样的问题呢，首先你要找到你不能被打印的层啊，比如说你看我们现在这个东西上面什么都有啊，比如说我们的顶棚啊，或者说这些啊，要的构件基本上都有，那么我在布局当中，我们 mv 看一下 啊，我们可以看到文字都没有啊，文字没有，那么 啊，所以我们就要去看一下这个层当中，去看一下这个文字啊，他到底在哪一层上呢？对不对？我们先把它删掉，你看一下这个文字，我们选择没有没有的东西，我们看特性啊， 快捷特性啊，在 tax 的层上，那么我们呢？ tax 层上。好，那么我们可以看一下这个 tax 层，太子层上呢，就这个层啊，这次我们可以看到后面他是个冻结的状态啊，他不是个小太阳，他是个蓝色的冻结，我们把冻结点开啊，变成可啊，就是 激活的状态。好，那么现在我们再看一下，我们再回到布局当中， mv 回车往捕捉对角点。好，那我们可以看到我们的文字呢，就出来了啊，这啊就是我们 在模型当中不显示出来，但是呢在打印布局当中不显示的问题，解决方法就是要检查他的层，并且把冻结 啊，新适合的动机这个按钮把它关掉啊，那么还有一种，嗯，可能就是说他在一个啊，这个老板们都有一个 defpons， 一个禁止打印层，那可能你画在了禁止打印层上，那么这个时候呢，你只需要选中你的对象新建一个层啊，把它 从这个 dopos 禁止打印层上啊，放到你的新打印层上就可以了啊。这就是我们啊，解决模型当中有而我们的布局或打印不出来的问题，怎么解决的方法 好？那么以此类推，如果你做好的景观图纸啊，你在模型当中全做好了，那么你打印的时候，在布局空间中发现他的布厅没有了，或者他的亭子没有了，他的 啊，某类的数没有了，或者他的文字没有了，或者他的标注没有了，你知道该怎么解决了吗？ 关注我，学习更多的 cd 技巧！

老李，嗯，香港的同事问我们，为什么他打开立面图纸的时候，立面上的小平面不显示呢？要怎么解决呢？可以分享下方法吗？ 好的，可以的。这个是因为我们外部参照的原因，我们现在先打开图纸的立面图，看一下立面上有没有小平面， 我们可以看到立面上的小平面是没有显示的，现在我们只要查找一下这个图纸的外部参照文件名称是什么 名字就行了。我们现在输入快捷键 xr 空格，然后这边有一个外部参照，他没有找到了，我们点击他找到下面的一个文件，然后我们复制这个文件名称，点击 复制， ctrl 加 c 复制，复制完了之后，在我们这个图纸里面这个平面点击粘贴，把这个文件名变成这个文件，但是我们改变了这个文件之后，发现里面的图纸还是没有改变，还是没有显示。现在我们还是叉二出来一个外部参照 编辑，叉二外部编辑，然后点击这边可以重载，点击重载之后他就会马上出现，如果说你不想点击重载，你就可以关闭到 cad， 然后再打开，我们现在点击重载看一下， 稍等一下，你看图纸就有了，有了我们的这个小平面呢，那这个问题是怎么产生的呢？我们现在打开 cad 的文件夹啊，这个是因为 我们在微信的时候，另存的时候，他微信每次都会给我们在文件名称的后面加一个括号，然后然后数字， 这样子的话我们外部参照的名字就会改变了，只要我们把外部参照的名字改成图纸那个外部参照的路径反，或者把括号数字给他删掉就可以了，你学会了吗？

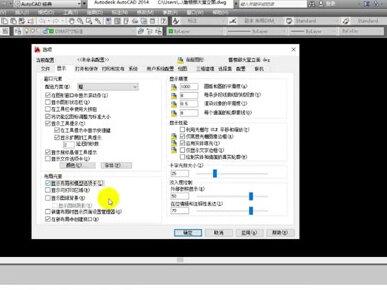

cad 模型和布局的选项卡不见了怎么办？我们是教大家通过布局画图，呃，布局画图，其实呢，我们也是在模型当中把所有东西画好，然后再进入布局当中去进行一个优化。 那么之前同学可能也出现过这样的问题啊，就是说，哎，我突然发现我们下面这个模型和布局选项卡已经不见了，已经找不到了，这个在哪里去调整呢？我们同样打开 op 设置， 在这里面有个显示，靠下面的部分啊，同学们可以看一下，这里有一个显示布局和模型选项卡，你把这个勾 点掉啊，把这个勾选中，然后应用一下。哎，我们在下面他就出现了这个模型和布局选项卡，那么我们就可以再去切换到布局里面去进行这个绘图了。 好，这个我们先跟大家讲到这里，那么我们后面会继续跟大家来讲解这些关于 cad 常见的一些就错问题，我们下一节课再见，记得点赞关注哦！

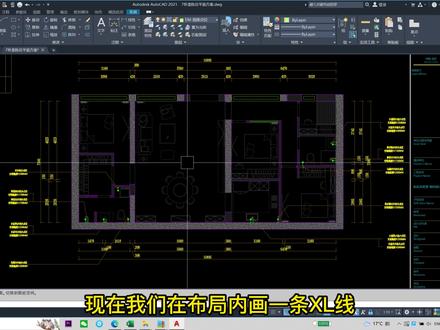

现在我们在布局内画一条 x l 线，看到我的光标移动了几下，却什么图形都没有。回到模型可以看到已经画好的 x l 线，证明刚刚画的线已经画上了，只是未显示。 回到布局可以看到上一个视图内显示着刚刚画的 x l 线。检查发现 x l 线所在图层在当前视图中为显示状态，但是在我们最初画图的视图中是冻结状态。 在当前视图中选择一个物体，将其图层置为当前， 再画 x l 线，就可以在当前视图内显示了。总结问题，在布局中 新化的图形不显示。解决办法，检查新化图形的图层在当前市口中是否冻结。
