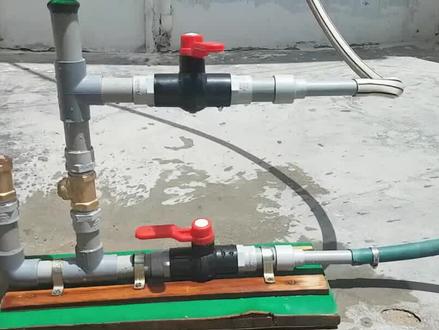

水锤泵制作教程图解

有一种水泵叫水锤泵，它不费油不耗电，就能把水从低处泵送到高处，是不是很神奇？你肯定会觉得这么神奇的水泵一定很复杂吧？不，它很简单，而且价格也很实惠，接下来我们一起来看看它的制作方法。 首先我们需要按下面图表将主要的材料准备齐全，这些东西都是供给水常用材料，市面上花不到五十块就能备齐。接下来是组装制作过程，感兴趣的游泳可以认真观察， 这里需要注意两个单向阀的方向，方向对了，设备才能正常工作。 注意观察的友友可以发现，但凡有螺纹接头的地方都会缠绕上生料带，防止漏水 到这里，整个水锤泵的组装工作基本完成了。水锤泵之所以能够自行运作， 不费油不耗电，主要利用了水力学当中的水锤效应，几档打开的阀门突然关闭，由于水流惯性，水流对阀门及关闭， 主要是阀门会产生一个压力，并且迅速达到最大，就像锤子敲击一样，从而把水压向高处。他运行的一个先决条件就是水流。应用中一般都是利用水时差要制造水流， 所以正常情况下进水端的水位是要比水锤泵位置高的，而出水口水位最高。本期视频就分享到这里，感兴趣的游泳赶紧自己也去做一个吧！

快看眼前这个装置，不用油也不用电，利用水锤效应提高水压，扬程高达几十米。在农村只要有水源就能工作，关键是制作非常简单，只需要一些 pvc 管就能制作完成。首先裁切一节四零的 pvc 管， 并涂好胶水连接一个活接，然后另一边涂好胶水，安装一个一百的变镜。接着裁切一截一百的 ppc 管，涂好胶水安装到变镜上， 而另一头要安装一个三通，三通上面再次安装一节一百 p v c 管， 装好之后再套上一个弯头接口，这里要注意两个口要对齐。接下来在一节四零 pbc 管先安装好一个法兰盘，再把它安装到三通上， 然后法兰盘中间放好一个单向阀，上面再放一个弹簧，接着再安装一个法兰盘，用螺丝固定好。紧接着上面再安装一个三通， 接下来要用一截一百的 pvc 和一个变景，再加一个盖子制作加压舱，达到这样的效果之后，把它连接到之前的三通上，而这个三通剩下的这个口就是出水口， 因此还要连接安装一个装好压力表的三通，然后再连接一个控制开关，这个开关的作用是等水压舱压力到达一定程度时，就可以开闸放水。 接着还要在一百弯头接口上面安装连接一个法兰盘，而这个法兰盘是制作卸水阀的，所以还要用这种厚的塑料菜板才切出一个法兰盘大小的圆盘， 再用这个圆盘中间打一个比一百小的孔，其他对应的螺丝孔也要打好。然后还要在塑料菜板上裁切一块圆片，裁切好之后装在一根螺杆上制作成活塞， 而活塞上面还要用一根塑料管和一些塑料片进行组装粘贴，制作一个固定支架，注意看操作细节。 制作好之后，把它们组装起来，放入活塞，套上密封圈，再套上塑料圆盘以及支架，拧上螺丝固定拉动螺杆，非常灵活。到这里利用 tvc 管制作的水锤泵就完成了，是不是非常的简单？接下来找一处水源试一下效果。 小火先是在鸡坑中倒入水泥砂浆，然后放入水锤泵固定好，等其硬化，硬化好之后就可以 安装水源连接下来的水管。这里我们来看一下水源和泵体的落差有多少，不然有网友会说这里连接的是自来水。可以看到水锤蹦到四方柱的落差不会超过一米，而水源投到四方柱落差也不过一米左右。 最后在泄水阀上面增加一个水泥块配重，用手按压阀门启动，这样水锤泵就开始工作了。可以看到泄水阀一闭一合之下，压力表持续上升，等压力值到达五兆帕左右时，就可以开闸放水。 这个设备看着简陋，但是通过它可以把水输送到百米之外十几米的高度，大家不信接着看视频，连接一根软管，打开开关，水管头立马飞起，说明压力非常强，平时洗洗车也是非常不错，最关键的是还可以输送到 两三层高的楼房，适时解决农村用水问题，关键是还不用油，不用电就能把水收送到几十米高处。你觉得这个制作怎么样？喜欢的可以点赞收藏起来关注我，下期分享更多创意制作！

好，这个是一寸三零四不锈钢多阀，水吹泵的全部材料。压力表有一个安全阀，这个是吸气阀，这个是不锈钢的泵体底架，中心阀的总成，四个吸水阀上上面有黑洞片和一个压力罐。不锈钢的 我们来组装它。中心阀的总成，这个位置缠一下生料带，把它装在最中间，好拧紧，这样让出水的方向和汽水阀保持 是一个交叉的状态啊。安装卸水阀记得这些，这个螺纹上面要产生料带，把四个卸水阀给他装上去，这种卸水阀是羔羊层的啊。好，接着我们 拉了一个安全阀和一个吸气阀，吸气阀啊，放在下面这个孔的啊，也要也要缠点塑料袋给它拧紧。安全 阀在这个位置也是缠塑料袋，安全阀、吸气阀和压力表都会配送这种这样的小的塑料袋，给他缠几圈，把它装到对应的位置去，这边就是 安全阀，这一边就是压力表了，看到没缠好塑料袋给他装上去。压力表安装的时候一定要注意用扳手卡住这个位置来来扭动，不要用抓住这里用力， 这个位置用力很容易把这个扭坏掉啊，用扳手卡住，把这里给他扭进去就行了。好，这样泵体大致组装完成就是压力罐。压力罐，压力罐是不锈钢的，在这个螺纹纯螺纹接头上面 也是缠上塑料袋，接到这个位置就行了，这样子拧上去看得到没？拧上去就行了，拧紧的时候可以用扳 卡住这个位置给它拧紧啊，这样就算是组装完成。另外这个地方是接出水的，一般我们会赠送一个这样的 pvc 球阀给你这个出水球阀是四分的，你也可以自己把它更换为一寸或者是六分的 出水阀，因为这个是标准的一寸的螺纹接头，这样子拧紧就行。另外说一下固定，固定的时候啊，一般建议是找一个木板，找一个好一点的木板，我们会赠送四四个这种卡扣，你把它卡到木板上，卡到这个位置，卡一个， 用，用螺丝钉给他钉到木板上，钉座让他稳过不不跑路就行，这样就可以正常安装使用了。看一下完整体。

这个自动补气法一定要装的高过这个排水吧，这样装起来呢就是一台完整的腿垂泵了啊，用到一个这样的剪剪管子的，这是这些管子的， 呃，分六代啊分六代呢，在这里就这这么简单的分六代就可以了啊，拿一把小锯子啊，小锯子的话拿来锯管子的啊，这里呢有有这个呢就用不到了啊。 嗯，这个基本呢主要是最大的这个工具搞好了，到我们把配件，把配件拿来摆一下啊，大家看好了，这个搞一个内接的啊，内接的这里有一个内接，把一寸的变成六分 这样的一个配件清单啊。啊这个像这样摆起来啊，那么他是这样的啊，那么这里有一个三通啊，这是三通在这里那么三通的上面啊一定要把这个摆的高一点啊， 这个是加装这个自动进气法，就是这个自动进气法，装在这里一定要把这个包往上啊，这样呢他就不会这样搞了啊， 这样装上去啊，那么这个呢呃一定要装在这个上面啊，像这样装这个也是一个外芽的啊，外芽的，这个是内芽的，嗯他这样装起来这样装起来就可以了。 呃这个呢是抽水上去的管子，那我这样装上，嗯这边呢就这个罐子啊，这个是六三变二五个啊， 这里啊再加上这根管子，这个呢是一个堵头啊，堵头呢堵住这里，这样呢就形成了一排简单的水分泵的模型啊，他也一样的可以长时间工作的。就这么简单的一个啊，把他呢用 中间呢用这个六分的管把它连起来，剪下来要多长呢？剪多长？剪了连起来把它，嗯这些钱都要缠上十十六袋，就这么简单的 就可以组装一台起来了。好了它的结构呢就是这样的一个，呃结构就这么简单啊，这样把它连接起来就形成了一台啊水锤泵的啊，那么大家不知道进水管在什么地方啊？ 呃，你们收到货的时候进水管接在这里啊，接在这里出水管这里呢接着干啊，这有一个内芽的，你们把一个像这样的装在这里啊，再再给他装一个球形把， 然后呢把把出水管延长啊，延长超过这个的高度啊，超过这个气罐的高度就可以用的啊。好了现在呢我们把管子啊管子连接起来啊，那么这里呢给他远一点点啊，因为避免了这个包 在扭的时候这个刀撞到这里，那么我们看一下啊大约就是这样， 嗯这样的啊，大约就这么长啊，这个位置约这么长啊，那么这里呢我们再量一下啊大约要多长 啊？我们把它移到这边来，这样呢才才知道他要多长，那么这个呢大约就装在这个位置就对了。那我们就要大约这么长啊， 大约这么长啊，待会呢剪好了待会安装上就可以了。这个呢越近越好啊。好了这个 接的这个地方，嗯这个接的这个地方，这还差一个，这个接着照，呃其他的就用不到了，嗯，那么就这么就这么一个玩意啊。 呃，那么我们先把这些呃连接件啊，用这个生料袋把它连起来，你们用生料袋的时候一定像这样搞。

你知道什么叫水锤效应吗？这个装置就是利用这个原理，不借助任何动力就能把水抽到几十米的高处，在农村用来灌溉农田，经济又实惠。听到无动力你肯定不相信，看完小编这个视频，保证颠覆你的认知。首先找一个 pvc 管，在管子上用铅笔画出一个长十厘米， 宽五厘米的长方形，然后用切割机把它切割下来，并打磨平整，让其能自如进出。接下来再切割两块一样大小的塑料长片，在中间打上一排小孔， 再找一条背包带剪下来。下面就是讨厌你的针线活了，注意看细节。不过这里你不用担心，如果你不会，可以叫隔壁王寡妇帮你，只要下次多给他修几次水龙头就可以了。缝好之后就是这样的效果。然后拿他和之前的长方形塑料片对齐， 滴上胶水使其粘牢。下面在长方形塑料片中间打一个孔，装上一个长螺丝，拧紧固定。然后把它和 ppc 管组装起来，滴上五零二胶水固定。 接下来在 pdc 管一边接上一个接头，另一边接上一个便径。再接着用手磨机在 pvc 管上切割掉一个长九厘米，宽四厘米的长方形。 这里要注意，这一节 pvc 管是卡在之前那一节 pvc 管上面的，这样才能形成一个开合法。为了保持密封性，还要用轮胎剪一个密封垫片，剪好之后装在一起， 打上一圈螺丝固定。下面就是制作最关键的一部活塞阀，这个活塞阀是装在接口处里面，所以要量出接口的大小，画好一个这样的图形，再用电钻切割好， 再把中间小圆片打磨成斜面形，然后准备一个塑料垫片装在一起，拧好螺丝，接下来找一个注射器，把活塞粘在小圆片上面，尽量粘牢一点，下面给注射器里面装上油，堵好针头， 达到这样子的效果就可以了。再接下来就是安装注意细节，看不懂的可以点赞收藏起来。 下面说一下什么是水锤效应，原理就是利用流水的动力，使一组卸水阀合阳水阀周期性自动起闭产生的水锤压力将水油低处提升到高处，利用水锤压力产生的能量，可以自动将水 提升至几十倍到上百倍于净水落差的高处，单级最高羊城可达三百米以上。阀门装好之后，接上一个便径， 再安装一个三通，三通上面安装一个水壶，到这里水锤泵就制作完成了，找一处稻田试试效果吧。在水泵的一边接上进水管，另一边接上出水管，出水管扬程才几十米。 最后在闭合阀上装上一个把手，拨动一下，水就可以源源不断的抽到上面，是不是非常节能环保？喜欢的赶紧收藏起来，或者转发给你朋友，关注我，下期分享更多有趣小发明！

简直不可思议，俗话说的好人往高处走，水往低处流。这是大家耳熟能详的道理。但是智慧的劳动人民发明了一个不用油、不用电也不用人力的抽水泵，就能实现将低处的水提升到高处去。听到这里你可能不会相信，接下来我们看看他是如何实现的。 首先先找来一截 pvc 管，标记好尺寸后，将其固定在台面上。然后按视频中那样才切出两长三短的一共五截短管。 接着拿出两个三通，把刚才裁切好的短管一拼接上。最后在尾端装上一个弯头。再把三根短管装在底部。接着在短管底部还需要装上三个法兰盘，这样整个装置的基础部分就制作好了。 接着在市场上买来这种 p v c 材质的菜板，先用法兰盘在菜板上做出标记，按照标记进行钻孔。接着参照法兰盘的大小裁切出来。这种菜板优点 是非常耐磨，把它作为法兰垫片，带酒性一定很不错。就这样如法炮制，做出三个垫片。接着拿来一块橡胶垫，在橡胶垫上做好标记后，用工具裁剪出相同的形状，作为法兰盘的密封垫。接着还需要制作出三组小垫片，像视频中展示的那样。下面就是把制作好的垫片组装起来了。 先在小垫片中间锁上螺栓，接着安装到大垫片上面，中间需要预留出一定的空隙，让大小垫片之间有活动的空间。现在开始组装另外两个垫片，这里用到的螺栓就比较长了。接着拿出一节 pvc 管，一头装上意境对接头，在侧面用水笔做上记号。接着在标记位置打孔 装上接头，另一头用风头进行封堵。然后拿出一个法兰盘装在对接头上，再给他喷上一层漂亮的蓝色油漆。下面就是把制作好的零件拼接上了，注意看操作细节，这边就不一 赘述了。这个装置是利用水压跟气压造成水锤效应，利用其产生的动能把水往高处引。真的是学好数理化，走遍天下都不怕。这样整个装置就制作完成了，接下来我们就试试效果怎么样吧。在山脚找到一处水源，用混凝土把装置固定牢固。在事先制作好的街头上安装压力表， 装上开关。随即接上通往山上水池的水管。接着把水引到装置里面，可以看到装置上的螺杆开始上下运动起来， 记得给螺杆适当配重，增加起水压力。现在顺着水管往山上爬。装置离山顶水池的高度大概在六十米左右，管道长度大概在一百米左右。在没有电没有油的地方，这个装置确实非常的实用。大家觉得怎么样？欢迎在评论区讨论，喜欢的可以点赞关注。

这边是水源一米二左右的高度，然后水锤泵是矮过他的，呃，我们来说一下他的工作原理，首先我们要看一下水锤泵的结构， 水吹泵上面是由两个单向阀组成，这个单向阀只允许水进去，不允许水流出来，这个单向阀是向上关闭，水可以流出去，当他把阀板向上的时候，他就关闭掉了。当我们把进水开关打开过后，水就会顺着进水管从高的地方，从那边高的地方流过来， 就会从这个泄水阀流出来，然后他会带动这个泄水阀的这个阀门向上运动，当他达到一定的流速的时候，他会把这个阀门咔的一下顶上来，这个阀门就关闭掉了。 关闭掉过后，因为惯性的原因，进水管内的水流还会继续向这边流动，所以就会在这里挤压，产生更大 大的压力，产生一个叫做水锤效应的东西，水锤效应压力很大，他就会顶开这个阀门，把水挤到这边来，我们打开进水阀给你看一下，现在水就从吸水阀流出来了， 让我们拿掉他的配重啊，啪的一下就顶上来，关闭掉了。 然后我们看看，注意看中间这个打扮，看到没有？随着泄水阀的跳动，他也是 开火，开火，你看到没有？他顶开关闭，顶开关闭，顶开关闭，顶开关闭，是不是把这个阀门顶开，把水压过去，他又关闭掉了，顶开他又关闭掉了。你看注意看中心阀，然后看泄水阀， 他就是这样通过一次次的跳动，把水一点一点的压到这边来，然后再通过出水阀门压到更高的地方，那为什么这个阀门能够自己就跳动了，而不是顶上来就不动了？ 是因为水锤效应力在这个地方产生过后，他除了要顶开这个阀门，他除了把一部分水压到这边来，过后还会把这个进水管的水往回推，当他把进水管的水往回推一点的时候， 这个阀门阀门下方没有水顶住他了，就会形成一个叫真空，这个阀门有重量，他就会自己掉下去了 这水吧，就是这样一下一下跳动的， 压力罐的水也会随着这个 汽水阀跳动增加减少，增加减少。看到没？ 嗨，大家好，我是文西。呃，最近沈阳那边有一个科普公园，主题公园的人找到我想要搞一个水水泵， 因为他们是做科普新制的，所以我就直接做了一套这种透明的泵送给他们。呃，今天趁着发货之前，我们来 录一个测试视频，录制一个水锤泵的工作原理吧。因为是透明的嘛，所以能够让大家更容易更直观的看到这个水锤泵的运行原理和运行状态。简单的来说就是水源流过来，从卸 水阀流出，把泄水阀顶上来关闭掉，产生了水晶消灭力，然后就推开中心阀门把水压进去，推开中心阀的同时，会把进水管的水往回推， 进水管的水推回去过后，泄水阀半因为没有地的支撑，下面没有水顶住他，他就会自己就掉下去了，然后当进水管水继续流过来的时候，又会从泄水阀流出来，又会把它顶上来关闭掉，就这么简单一个原理，我们看看水量， 这是六分的管， 这个是水源一根管塞水里面的， 我没有把这个管挂到，挂到那个上面去的原因是我这个位置， 这个位置没有用胶水，是他，他跳着跳他会脱啊，扒上去之后压力太大，他是会咔的一下给我顶掉了，刚刚试了好多次了。

水锤泵原理是什么呢？这看起来有点不可思议，水竟然能从低处往高处流，而且还不需要外部动力， 这恰恰不就讲明白了吗？不需要外部动力，但需要内部动力呀。那这内部动力是什么呢？内部动力就是压缩的空气，用什么压缩空气呢？ 水锤效应。水锤效应就是水的惯性，这里具体讲一下，让大家更好理解。能量不可能无中生有， 假如十千克的水从十米落下，那可不可以五千克的水落下到零米，五千克的水上升到二十米呢？完全可以，但因为效率问题，假如九 九千克的水落下到零米，一千克的水上升到二十米，这已经是效率只有百分之二十了，那制作这样一个水锤泵就比较容易了。所以可以用一句话概括水锤泵原理， 利用水的势能，通过阀门制造水锤效应，进而压缩空气，储存能量，最后通过这一小部分能量把水送上高处。这里大家不容易理解，是因为一开始就忽略了水从高处落下本身就具有巨大的能量， 剩下就是阀门重量和水压强之间的一个变化导致的开闭的关系。这个过程讲解一下一开始水速不大的情况，泄水阀门是打开的，水速增大，泄水阀门过 关闭。注意泄水阀门是突然间加速闭合的，这里不细讲了，流速快，压强低，这个突然关闭极大的增强了水锤效应。压强巨大的水推开压缩阀门，进入储能罐，压缩空气， 水锤效应消耗完压缩阀门，关闭压缩空气，把水送上高处，同时泄压阀门再次打开，水流又开始慢慢加速，如此循环。 最后讲一下，为什么有突然喷射的一个现象呢？从日常的生活也能很容易理解， 比如液体很愉快的流淌了出来，你突然把它捏住，你想想啊，能不着急吗？你捏住了，但没完全捏住，缝隙变小了，但压强变大了呀！ 所以会有这样一个喷射现象，就是因为阀门完全关闭，有一个缝隙逐渐变小的过程。大家有正确的理解和体会了吗？所以大家要把点赞持续按住，不能漏了。可不是吗？ 谢谢大家，就先讲到这吧。

大家好，嗯，我是云南老炸毛啊，我今天呢给大家介绍一下啊，这个水泥洞的总体结构啊，有些什么东西啊？我这个呢啊，我们用无缝钢管啊，然后呢两头加上管帽呢，自己呢就可以啊，坐正。呃， 这个压力罐，那么压力罐上面还有一部分啊，这这个这个管子呢是八零的管，然后呢长度呢八公分啊就够了，那么我们做好了以后呢，像这样焊接起来啊，周围一焊呢，这个压力罐呢就形成了啊， 呃，那么还有一部分这部分呢是供体，供体部分啊，我们供体部分呢下面一块制作啊，这一块钢板做的一块挺制作啊，然后这个呢 就是动力水管的进水管了啊，那么我们这里呢开了一个口还没焊起来啊，焊起来的时候呢就是直接放在这块板上焊接起来， 然后呢这个呢就是排水阀啊，排水阀，我们排水阀呢由于材料还没到齐啊，我们呢还没有做啊，就是中间这根杆呢还没有到材料，中间这根杆呢就是用不锈钢的来做，那么这个定向喷口呢，就是这样的一个 做好了以后呢就这样，然后呢等中间杆车好了以后啊，拿去车船上把这个呃他正不正的拿去车船上校正以后啊，再焊接起来之后一焊这个排水阀呢就做好了，那么凉水阀呢啊 水阀呢就是这样的一块啊，那我们做的时候呢上面还有一些细节啊，比如说这根是二五的管，就是一寸的 dn， 二五的管啊，是无缝管啊，很厚的， 那么这里呢就变了一个四零的变弯头，四零以后呢，后面这个是五零的，五零的只有啊五公分长这么大一点，然后我们用缺缺口的方式呢，把它缩小啊，把五零缩到四零，再短四零呢缩到三二的， 那么这样呢就形成了一个排水阀，那么扬水阀呢？呃，由于材料还没到啊，那么我们呢现在呢还是一个半成品。呃，那么这个牛筋胶坨呢？呃，相对来说大了一点啊，大了一点呢，我们到时候呢要把它 撤掉一部分。呃，因为我买大了就是六到七公分就够了啊，我这个呢是九公分的啊，有点超大的，我中间呢还有一根杆，那根杆呢材料没到啊，我们做好了以后怎么装呢啊？就是这样的， 这样装起来啊，然后呢再把这个压力罐啊扣过来啊，螺丝一上来就是一台完整的水锤泵的啊，那么这台水锤泵的基本结构呢就是这些。
