autocut线切割怎么设置跳步

现切割机床如何设置跳步切割？在 alt cad 里面先画好图形，编好程序， 编好程序之后发送到虚拟卡来模拟切割。现在选择的顺序就是我们切割的顺序， 把慕斯拆掉，控走到下一个 程序， 接下来把慕斯穿起来开始加工。

首先画的图形，我们在生成切割轨迹直接点击确定， 然后确认加工路线，选中加工图形，然后点击加工程序里面的发送加工任务，把跳步线不暂停勾取消。

audio jungle 首先打开 aapt 软件， 选择画图工具，选择远， 点击屏幕任意位置，输入半径时回车确认， 这样一个直径二十毫米的圆就画好了。 以上面的方法，依次在屏幕上画好另外三个圆， 点击线，切个菜单，轨迹生成 跳出线，切割轨迹生成参数表。 切入方式选择直线或垂直 残留高售为 0 5 毫米，大于慕斯直径加放电间隙 0 2 毫米。 在多刀切割中残留膏也相当是一个便餐数点， 可以避免多刀加工时在弓箭表面多次变换参数，留下痕迹。 残留宽设为零隔孔，不需要设证的残留宽 可以设置切断前暂停距离， 切断前用强力磁石吸住弓箭，防止中间废料掉落杂断慕斯。 当残留宽 设为副职时，就可以实现过切功能， 可以将近道位置的凸起修掉。 选择加工结束回起割点，使跳步都从圆心开始。 选择第一刀结束暂停，将废料取出后修刀。 选择参数库， 选择材料厚度垫级思工作业类型切个次数 以图上四个人为例， 园艺多刀切割 原两，多刀切断前暂停 原三多刀过切 元四一刀切割 可以根据自己的需要自行设定刀术暂停过切。 如图，四个圆分别生成了切割轨迹线， 点击线切割菜单中的 iso， 按照切割顺序选择轨迹线，轨迹线依次变红圆一圆、三圆、二圆四 点。鼠标右键弹出保存目录，起名保存， 跳转到代码教练窗口， 选择局部放大，看下轨迹线是否正确， 给连续剑模拟运行。 当割完一个孔后回到圆心， 系统会提示收起慕斯，按加工开始跳步， 跳步结束后穿 私按加工继续 跳步。也可以实现凹模和脱模的跳转， 分别生成轨迹限号， 生成 iso， 选择切割顺序。

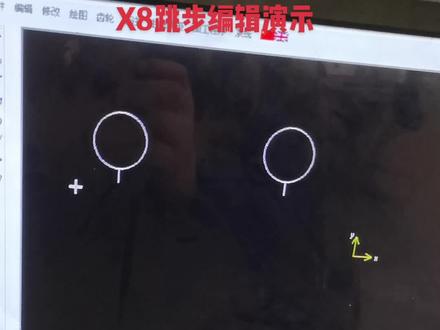

上一次来我们说过了 hr 的跳步城市，现在我们说一下叉八，他有一点小小的区别，比如说我们现在两个人，然后生成轨迹， 选择蚕丝孔，就正常的编程选择蚕丝孔，选择切入点，然后方向往外偏移的第一个，然后继续点，生成轨迹， 蚕丝孔，切肉顶，方向往外偏移， 这两个编好了，然后后面有一个重点，很多人忘了不知道，忘记复点，然后我们比如说先搁左边的还是先搁右 右边的？他要先点一下，比如说我们先搁左边的，在这个头巾上鼠标左键点一下，选中一下，然后再搁右边的，右边的这个也点一下，然后这个跳步线我们是不需要画的啊， 然后我们直接发送加工任务，确定 啊，这个挑不见的自己就出来了。然后刚才我们先选的左边的还是先选的右边的？左边的这有个一，先加工这个，然后右边那个有个二， 这是第二个加工的粉，然后就正在那开始加工了。

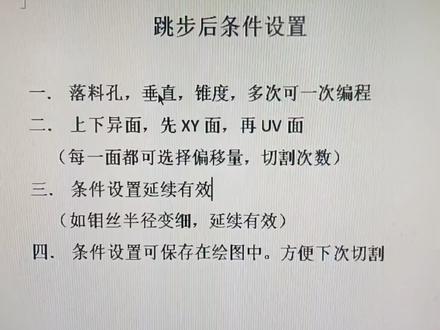

趋势七，一体机呢跳步线后的条件设置呢，主要分两种，一种呢是普通设置，一种呢是意面设置，就普通设置呢，可以把这个垂直锥度多次还有热料孔呢进行一次编程， 那么意面设置呢，就是计算 x y 面与 uv 面，就那么分两次编程，就是合成，那么意面设置呢，可以实现意面呢多次切割。 那么跳步线后面的条件设置呢，是一种延续有效的一种方式，就是说他设置好之后，后面这个没有进一步设置的话，他条件是不变的。 另外一方面呢就是跳布线这个条件设置呢，可以保存在绘图里面，这样呢可以方便下一次这个图形 打开了，就不用再调节设置了，这个比较方便。跳步后调节设置的方法呢，是通过这个查七个性命令，先选中要设置的这个 挑不卸，那么挑不卸选中以后呢，按一个空格键，空格键呢就可以进行设置距离，我第一次设置这个慕斯变半径距离变细了，就是偏一改为零点零九距离，那么个别设置第一个设置，那么 第二个第三个刚好呢是一样的，那么我下面这个呢，我继续设置，就是把它设置成举例是一个锥度的，那不是半径距离零点零八五距离，就是说那么这个 设置好呢，再弄一个个别设置，那么最后这个我要给他设置，把它设置成距离，慕斯半径零点零八距离，他更细了距离，那么这时候是一个三次加工 按摩台阶割一刀距离，那么个别条件设置，那么这样就设置好了，那么这个文件呢，也可以把它保存起来，那下次装入呢，这个就不需要再设置了， 跳步条件设置好以后呢就可以计算代码，那么计算代码这个打开的窗口呢是第一个图形的这个参数 距离他的慕斯半径是零点一距离，就是说那么我们就是那么第一刀呢，假设的图影里面有漏料孔的话，我们需要把漏料孔呢放 放在最前面，就是说因为入料孔呢还需要输入这个尺寸段的高度距离是五，还有一个先词后斜这个处理这个选项，那么需要有确定，确定点好以后呢我们就计算代码就可以了， 那么计算代码之后，我们这一块控制界面里面再重新装入图形，那么在这个图形里面就可以把各种不同的设置在一起。

啊，这里面还有一些辅助功能啊，再打开文件，这里按鼠标右键， 这里有啊。呃，打开模板啊，模板里面有这个，可以选择直线、矩形、圆蛇形线啊一些 还可以。这里有啊，旋转 啊，左右镜像，上下镜像旋转，旋转负九十度。 确定啊，现在就是已经图形侧过来了，所以还有一些辅助的功能都可以在这个地方按。打开文件，这里按鼠标右键，他就出来了啊，也可以作为使用。

下面呢我向大家介绍一个许多老谢切割都在用的，就是走跳步的时候呢，如果省时间的这个方法就是， 那么在常规呢这个线切割加工中呢，先走引线，引线走好以后呢走轨迹线，轨迹线呢返回到穿丝孔再跳步， 那么在许多老线切割做的时候呢，他就会这么处理，先走引线引线，假如轨迹线加工完之后呢就直接跳步了，这样呢可以节省时间，提高呢这个整体的效率。 在趋势一期一体机里面呢，他是这样实现的，在文件里面呢有一个设置，就是在设置里面下面有个设置像就不走返回七路线，直接跳步，选中就可以了， 选中了之后呢在计算代码里面呢，我们的计算跟平时一样的，就直接计算就可以了，计算好之后呢就是我们回到控制界面， 控控制界面之后呢就是说我们这边呢能看到这么多的图形，就是说那么我再简单介绍一下，就是 这个这个线里面呢就是虚线的这个线呢是画图的轨迹线，就是那么在走的白色的线呢是加工的线，把绘图的轨轨迹线放在这里呢，是便于我们进行对照，就加工加工的线的对照 也更加增加这个对照功能，也更加增加加工的安全性。那我们也可以不看对照线，就是我们可以在暂停的情况下， 这里就有个选择切换对照显示，这样呢我们整个图形呢就更加的清爽，相当于就是说他这个意思就更加清楚明了了，这边来找就是那我们现在呢这个图形呢，让他稍微放大一点， 那么他就走到了这个轨迹线快走完了，现在那么在这一点呢，他就直接大家看到他就开始开始走挑布线了， 这种跳线，这样呢就是省去了返回这个穿丝孔的这么一个过程，这样呢就提高这个加工的一个效率，就是说那么当这个穿丝孔很多的话，那么这个累积起来呢，这个省的时间就 比较多了。现在就说之后呢后面下面一个正常加工呢，就跟那个往常了一样的又继续加工了，那么电脑呢能自动处理，就这样会非常方便。

我把这个之前 叫归零， 这是味道很好。

很多使用奥拓卡的朋友，在电脑重装系统或是重装了奥拓卡软件后，经常会发现新装的软件 跟原来使用时不一样了，本来走要一的，现在走要三了，这是因为您安装好软件后还需要进行相应的设置，下面就给您介绍下奥特卡软件安装完后经常需要设置的几个地方。在开始前还请动动您发财的小手，长按星星三秒 就是对小编最大的鼓励。首先点击右边对话框中的设置，点手动功能，在弹出的对话框中点击 app 右边的向下的倒三角，选择平移长度， 或者也可以手动输入您需要走的长度，然后点击开始，此时方向应该是走 l， 一确定好不进电机方向后点击停。 同样在外轴平移，右轴平移、 b 轴平移中也可以一样输入以检测步进电机方向。如果检查到步进电机方向左反了，点击设置。如果是 x 方向左反了， 就在弹出的对话框中不经电击方向栏里在 x 球换向前面点一下，此时显示打勾，如果是 y 轴反了， 就选择外轴换向打勾，然后点击确定，然后再再次弹出的口令。对话框中输入密码，这个密码是四位的，是为了防止误操作而设置的， 每块卡的都不一样，在对话框的左下角都有显示，完成后点击确定就好了。还有一点就是因为设计不同，有的控制柜是送第四类参数，有的是送组号，有的是直接电脑输出高频的， 那么就需要设置下高频参数，具体操作如下，点击设置在弹出的对话框中，点击高频，确认下您的控制柜的类型， 如果是智能高频震荡加智能运司的，那就无需修改。如果您的柜子是快走私或者是送组号的，那么就需要在相应的高频类型前点击，然后点击确定。 如果您的机器是磁浮电机的，那么您还需要打开编码器开关，具体操作位点击设置，在对话框中点编码器， 然后在开启 x 和 y 轴编码器检测前打勾，选择相应的分辨率，然后点确定，此时屏幕的右上角就会显示轨迹原点，编码器坐标，手轮以及机床坐标等。到这里，常用 设置就设置完成了，导入文件您就可以正常加工了。还有一点就是针对不同材料以及不同高度的弓箭， 您需要经常设置加工速度和空走速度以及跟踪速度，在跟踪速度边上点击加号或减号，相当于微调速度。您也可以点击加号和减号中间的数字，在弹出的对话框中直接输入您的参数，输入完成后点确定就行了。 当试用期到了的时候，系统会关闭一些功能，此时您需要联系您的供货商，或者输入卖家给您提供的注册码。注册点击关于，如果卖家没有提供注册码， 那你需要告知产品序列号，然后把卖家给您的注册码输入到注册码那个框中，点击确定，完成注 注册。如果您喜欢本视频，欢迎转发、保存和关注，我将努力为您带来更多有关线切割操作维修知识，谢谢！
