明纬350改90v可调电源教程

嗨，朋友们大家好，我是爱动手享生活大兵，这一期正式开始，名为三五零杠二七改可调。首先看一下这个开关电源使用的是 tl 四九四的电源管理芯片， 所以说这里会有两个三极管进行自己启动，而自己启动的主要作用是给 tl 四九四芯片提供启动电源，而我们要改的是零伏到九十五伏可调，所以说需要将这个自己启动部分去除 灯，加上一个辅助的十二伏的电源，使我们这个开关电源一通电就处在待机状态，能够实现零伏到九十五伏可调。 看一下电路屯上最吉利的启动电阻，三百伏进来之后到达了两个主开关管的 c 及电机，在图上标一下他的三个角，上面是 c， 即电机中间的 b 机机下面的是一发射， 他们连接到了 c 级电极之后，通过了两个一百五十千欧的电阻之后到达了这个三极管的 b 机级进行控制。这四个一百五十千欧的电阻我们俗称为启动电阻，他们的编号是二九二十二二五八二五九， 在这个电路板上能够清晰的找到，可以通过编号寻找，色环组织寻找，或者在两个主开关管附近有四个大小形状相同的电阻比较好辨认。如果说型号不同，原理相同的开关电源，也可以从测量判断一下。 从 c 级到 b 级有两个或者三个电阻串联而成，可以看一下 c 级到二十二的上端是相通的，二十二电阻的下端到二五十九的上端是相通的，二五十九的下端到二十 次电阻的下端也是相通的，之后二十次的向端到这个三极管的 b 极也是相通的。拆除的时候并不是这三颗电阻都需要拆除，需要拆除的是他前面的两个一百五十千欧的电阻， 而后面二十四是一个限流保护电阻，正常运行的时候需要使用重复一下，二五八，二九，二十二二五十九这四颗电阻去除， 去除的时候其实两颗两颗是并联的，只去除其中两颗也是可以的。去除完毕之后将焊点清理一下，注意不要有粘连的地方，没改之前自己启动之后，主变压器的辅助供电绕嘴 就是这个位置，会产生互感。电动式之后呢会经过两个二极管整流，整流之后会给 推动电路部分进行供电，包括推动变压器还有推动的两个三极管，还有一路给 tl 四九四芯片进行供电， 还有一路给后特的比较电路保护电路进行供电，所以还是相同的原因，由于需要改零到九十五分可调输出，电压太低时，这里的电压也会不足，造成整个开关电源无法运行， 所以说新增加的这个辅助电源就是从这里进行持续的供电。看一下电路板上的实物图，高频变压器这个部分，这两个小尾巴就是主变压器辅助供电绕躲的两个输出线，他们连接到了电路板上的第十五、第十六两个整流二极管， 之后通过跳线 g 二二连接到了这个 tl 四九四芯片的十二角 供电角。咱们测试一下跳线 g 二十二与整流二极管第十五、第十六他们的音极是直接相通的，再看一下 g 二二与这个 t l 四九四十二角， 他们也是直接相通的，所以我们改装的时候，将第十五、第十六这两个二极管去除，就相当于断开了原来的供电。之后在这两个二极管的音级 接上一个辅助开关电源的正极，就相当于给他增加了一个持续的供电。这是原来辅助供电输出的两个点， 他的下端就是整流二极管，第十五、第十六去除之后，将正极接在整流管阴急下端这个位置。好的快进一下将第十五、第十六两个二极管去除，去除之后，一会辅助电源的正极就连接到 下特这两个点的任何一个位置，都可以找到需要添加的十二伏的开关电源，给他套上一个绝缘藤，注意区分这个开关电源他的火线零线的输入以及十二伏直流的输出， 之后将正极连接到刚才拆除第十五、第十六他的音极端，这两个点是相连的，随便接入一个点就可以。要注意一点，这个孔位是接十二伏直流正的， 将它插入到孔位之后，用焊吸焊接牢固就可以。再看一下十二伏输出负的连接，在这十三跳线的旁边有一个闲置的孔位，这个孔位连接的就是 tl 四九四的七角 d， 之后将这个线连接到这个闲置的孔位，焊接牢固就可以。十二伏连接 完毕。负极在 g 十三附近，正极在第十五、第十六应急附近。接着说一下辅助电源二百二十伏进线的连接，将他们连接到整流桥后侧两个热敏电阻前端的角位上，这里有现成的孔洞，如果将进线连接到整流桥的前端，会出现不同步的故障， 建议将它连接到整流桥正负极的输出端，并且不需要区分线色。输入的其中一根线从幺零八热米电阻旁边这个孔位穿过，穿过去之后将它连接到热米电阻与整流桥连接的这个孔位上，近距离看一下就是这个位置。 而辅助开关电源输入的另一根线连接到整流桥与另一颗热敏电度连接的角位上，这一颗热敏电度中间有一个空角位， 直接穿过去进行焊接就可以。所有都焊接完成之后，清理一下电路板上的焊点，焊渣通上电实验一下，测量一下输出端的电压，电压现在是二十六伏，调整这个可调电度，可以看到电压正常调节 范围调节还是挺大的，这样的话，改可调电源的第一步就完成了。那这一期也先到这里，朋友们如果有什么建议、想法或者疑问可以多多关注和留言，期待你下一期继续观看。

大家好，这期准备改一个可调电源，图纸我已经给大家准备好了， 正好手头有一个闲置的明尾开关，电源型号是 s 杠三五零杠二四，输出是二十四伏十四点六安，功率是三百五十瓦， 准备把它改成零到九十伏可调，正好可以给电动车充电，还可以做维修电源使用。 下面把改可调所需要用到的材料给大家介绍一下。 首先是一个铝合金面板，嗯，为了美观，所以没有自己动手加工，直接网上购买的，联运费才一共四 快， 还有一个数显电压电流表，这是我上次做多功能维修装置买的，买回来才发现那尺寸有点小，一直闲置，这次终于派上用场了。 还有两个四 k 的多圈电位器， 两个电位器旋钮， 十二伏辅助电源版，嗯，这是拿废旧手机充电器改的， 把原本五幅输出改成十二幅， 两个电解电容一百伏一千，违法的。由于 做零到九十伏可调，所以选择了耐压一百伏的，这个尺寸有点大，大家可以买的稍微小一点， 一百伏八百二十微返的电解电容刚刚好。我手头只有这一种尺寸的，所以没有再重新购买，完了看看能不能装上去，不行的话再重新买。两个接线柱， 一个船型开关， 一个供阳级肖特机二极管 一个一 k 电阻，一个二十 k 电阻。接下来我给大家做一期开关电源改可调的详细教程，谢谢大家。

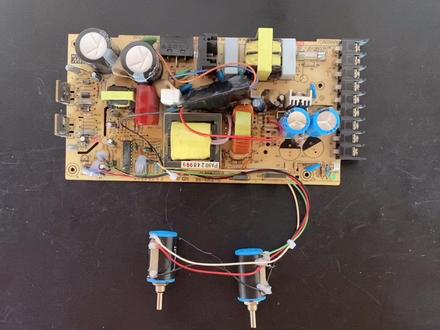

我们先来给这两个大电容放一下电，然后来进行这个电位器的安装，一定要记得在我们充电电之后呢，一定要记得给它放电 哦，那我们这个可调电位器的安装呢，我们在之前的视频当中也有讲过，就是说要调这个 二四十八带劲的这一段和这个二二十三带劲的这一段，那为什么都要调这个 在这的这一段呢？而且为什么是二二十三和二二四十八呢？我们可以来跑一下这个线路就知道了，我们知道这个呢二二十三 他带劲的这一段，我们可以看一下这个二二三带劲的这一段，我们可以看一下他的这个线路是怎么走的，他呢是往这边来的，然后走到这边， 然后这里这里我们看他走到了哪呢？走到了这个呢就是这个十九式十三角、十四角，十九式他十三角十四角呢会输出一个五伏的一个基准电压，然后来到这个 来到这里，来到这里之后，我们可以看到他通过这个店主呢就走到了这个四九四的二角这里我们要调的呢， 我们要做的要改这个可调呢，要做的其实就是改变这个这里输出来的这个电压 他的大小，然后他通过一角呢对这个输出端一个电压来进行比较，从而来控制这个板的电压的高低。那么这个二四十八呢，情况也是一样的，二十四十八，我们可以看到在这的这一端呢， 他也是这样的，就是走到了这个十九式的十三角十四角这里，然后他的另一端就是不带这的这一端呢， 他会连接着通过这个店主，然后连接到这里，然后又连接到了这个 十九式的十五角这里，这是另一组放大器，他的反向的输入端，那么他会和十六角呢进行一个比较，十六角呢连接的是这边这个抗铜丝，他呢进行 一个电流的一个检测，然后进行电流比较，从而控制这个板子他的电流的大小的调整。所以说我们要调，那就是这个二，我们要调呢就是这个二二十三和二四十八，但就是这一段，也就是连接着这个 十九是十三角十四角这一段，那么这个的点数呢？这个点呢就是这个二二十三，这边呢是带这的，也就是这个十三角十四角的连接的这一段，然后我们再找这个十十八带这的这个就是这 好，那么我们现在来挑起来这个二四十八带劲好了，那在我们挑起之后，我们就可以给他接这个可调电源器了， 这是这个网友，他已经做好了这个一个面板上面固定的两个这个可加电位器，一个传形开关，还有一个电压电流表，两个接线柱。他把这个东西呢寄给我， 那我们现在要做的呢就是把他弄的这个呢直接给他接上就可以了，我们来看一下这个点位器，他这上面的标识， 那么可以看到这边呢这边呢是一角，然后三角最外边的呢就是这个呢是二角， 这两个呢是三角，这两个呢是一角，我们可以看到这个一角三角他已经这个并连在一起了，这个线呢连接的是这边的，然后这个呢他 弄得有点交叉到一起了啊，就是这个，我现在给他接上去， 接这个挑起的这个二二三之后呢，我们再拿另外一个点击他的这个二角二十八挑起的这一段。 好，那接好这两个电位器的二角之后呢，我们把他的一角呢给他接地，三角呢接到这个四九四的这个十三角，十四角呢这根线呢是一角 一脚接地呢 仍然可以记在这里。 然后这个三角呢可以接待任任意一个，只要是能连接这个 十三角十四角这里的地方就可以了。好，我们可以把这个三角呢给他固定在这里，固定在这个二十八挑起的这个孔这里。 那么我们这个两个可调电位器呢就接好了，这边这个电位器呢是负责调压的，这边这个呢是负责调流的。

朋友们大家好，今天给大家分享一个开关电源改九十伏的，这个呢是一个名为 s 三五零二十七伏的板子， 嗯，我已经现在给他改成五十伏了，因为之前呢已经发过这个改五十伏的视频了，所以呢这个改装就不去再排了。然后呢今天咱们是从五十伏的基础上给他改成九十伏 啊，这个原理呢就是因为这个名为 s 三五零的这个这个板嘛，他本身呢是用的半波整流，咱们给他改一下全桥改成全部整流 啊，现在先测试一下他的现在的电压，因为我刚刚改完改到五十伏， 现在的电压是四十八点九， 咱们改九十伏呢，就是在五十伏的基础上需要一个快恢复二极管，一个供阴的，一个供阳的。咱们首先呢 把原来的这个工银二极管拆掉， 把这个以名为 s 三五零二七伏的威力啊，这个是看看是勾二十六，把它拆掉， 咱们把拆下来的这个中间这个角去掉， 或者是直接拿导线把勾二七这头的位置 给他连起来，在这呢咱就直接用这个把中间这个角剪掉，它 把这个铁丝呢给他装到勾二七这个位置， 把这个电杆里边这两根拆下来， 电杆上的连接线把里边这根拆下来，这两根拆下来。 接到呢，刚才咱拆下来勾二十六的这个位置 做下绝缘，在这 这呢是一个供音二极管 跟供阳二极管，就是快恢复，咱们把供阳二极管装到 第十三这个位置， 工银二极管装到第十四这个为止。 下一步呢咱们把第十三中间角 通往这个咱们拆掉的这个钩十五的这个位置，这个主板给他割断，他 咱们通电试一下 八十六点六， 这样呢，这块主板原来是二十七伏的，咱们呢就已经给他改到 九十五左右了，接下来呢就是改可调了。改可调啊，我其他视频里边有 没看过的朋友呢，可以关注我继续找个其他的视频。好了，本期视频就到这里，感谢大家收看，再见。

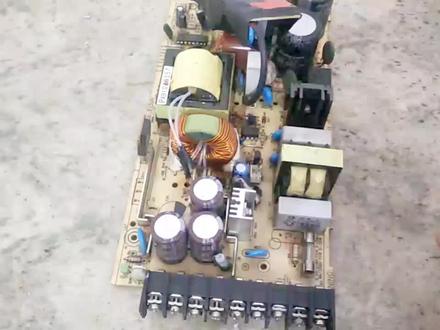

大家好，咱们今天继续改明威 s 三五零杠二七可调电源零到九十伏可调，这是外壳， 这是电路板。 首先咱们把两个启动电阻拆掉， r 十二、 r 九这两个启动电阻拆掉，把 r 四十八 靠近芯片的这一端，靠近芯片这一端，把它翘起来，把 r 二十三这个电阻靠近外侧， 把它调起来。把 g 十五一个翘线换成十 k 的电阻。变压器下边有个稳压二极管，把它拆掉即可。 把调可调电位器拆掉， 这有一个电阻要把它拆掉，这个电阻换成一个 e k 的电阻。 大家看一下这个位置，这 把三个滤波电容拆掉， 换成两个 一百伏一千违法的两个大电容，在这个位置 把这个负载电阻拆掉，我已经拆了，这换成一个四点七 k 的两瓦的一个电阻。 咱们把原先消特级二极管在这一端拆掉，换到右侧这个位置， 这儿需要一个滚延安吉的小特价机管， 把变压器 这边两个接头把它抽出来，接到棍沿接二极管，消特极二极管的中间也就是这个位置这个位置。

大家好，今天咱们用这个开关电源改一个可调电源，零至九十伏的，咱们先把这个电路板给他拆下来。 好，电流棒拆下来了。第一步，去除二十二和这个二十九这两个电阻，这两个是启动电阻，给他拆下来。 第二步，挑起二四十八带刺的这段，二二三带刺的这段也给他挑起来。 好，就这样，这个拆掉这个高十五，把这根铜丝拆掉， 放上一个二十 k 的电阻。 好，这个电阻号。第三步，拆掉这个二二十五，换成一 k 的电阻。 好，放好了这个。第四步，拆掉这个接线端子， 还有这个电阻二五三这个大电阻， 还有这个这三个铜丝里边拆掉两根勾二十六这个铁片拆掉。 好，咱们拆完了。第五步， 拆掉这三个电容，换上这两个一百分八百二十违法的。 好，这三个菜了， 这个电容焊的时候要分清正负极，这边是负极，完了，这个上面黑的，这边是负极，咱们看这一个这一个。 第六步，把这个电杆线圈这两个线头拆下来， 看到这也就是这个消泰机供养二极管的中间角， 这个线够不着，可以给他抽出一圈了。 第七步，把这个消特机供应二极管拆下来，焊到这边，把背件包里边这个消特机供应二极管焊到这边， 把这个背景包里边 这个供应二极管焊到这个位置。 好，看好了。第八步，把这个勾二十七这个位置这儿，到这儿穿上一根粗点儿的线。 好，就是这样，然后呢 看好了。第九步，拆掉变压器底部跳线与稳压管，解除他的过压保护， 断开原四九四供电电路。 好，拆掉了，好了，这个板子上要改动的电路基本上就改完了。

哈喽，大家好，前几期视频将这个明尾的开关电源成功的改成了零到九十伏可调，我们今天将电压电流表接好，再把电路板装进外壳里就可以正常使用了。首先将这个接线端子拆掉， 拆掉极限端子后，我们需要把这个边拿错刀磨掉一点，不然影响面板的安装。 接着我们将电压电流表、电位器、接线柱以及开关都装到面板上。 首先将表头的这根细黑线拆掉，将表头的这根细红线焊在第十六负极空子的焊孔里，与辅助电源版的正极相连。 接着用一根线将电源的输出正极与红色机线柱相连。 将表头的吸黄线也焊在输出正极这里。 将表头的出红线焊在黑色接线柱上， 将表头的粗黑线焊在电源的输出负极。 将电源的开关与输入线都接好， 将开关管和削特机涂上导热硅。之后将主板装进外壳里， 将电源的输入线焊接在插座上， 接着将电源 插座固定在外壳上，最后将开关电源的外壳安装好就完工了，让我们欣赏一下最后的成果吧。

嗨，朋友们大家好，我是爱动手小生活的二斌朋友，拿过来一个名为 s 三五零杠二七改的可调电源，他自己描述说一开始改零到五十伏是成功的，之后又跟着视频改了零到九十伏，结果造成了保险管烧损， 内部应该有大的短路，开关管之类的应该有损坏。由于它的改装方案是根据不同的视频先改装了零到五十伏，后改装了零到九十伏，那改装过程当中有可能有的原件没有更换， 还有可能没有完全改装完成，所以说先拆除这个电路板，拆开之后先按照我的改装方案走一遍，最少保证他改装完成再进行原件测试。首先看一下开关管上四颗自己启动的电阻有没有拆除，当然了可以全部拆除，也可以 各个管子上各拆除一颗，经过观察，左右管子上各拆除一颗自己启动电阻，这里正常。按照我以前拍摄视频的改装步骤，来看一下这个勾十五的跳线有没有拆除，可以看到勾十五跳线已经拆除，换成了一个粉红色的电阻， 测量一下这颗电阻的组织，经过测量可以看到这颗电阻的组织在十八千欧，十九千欧左右，应该是一颗二十千欧的电阻。 因为不同的改装方案，它的设计是不同的，所以说将它更换的这颗二十千瓦的电阻拆除， 换上一个十千欧组织的电阻。具体作用大家可以看一下我以前有名为 s 三五零杠二七改零到九十五伏可调电源的全集，里面有详细的介绍。 接着看一下二四十八这颗电阻带字的一端已经调起，他的另一端接到了可调电位器上，用于电流的调节，这里暂时先不用动。接着看一下高频变压器辅助供电绕嘴的两根线没有剪除， 他的辅助供电电源的正极直接连接到了购二十二这根跳线靠近 tf 四九四芯片的这一端，直接给芯片进行供电，其实这样走线不是很好， 增加了线的距离。可以看一下电路板的背面，红色的线就是辅助供电电源的正极，他的焊点特别大，稍微不注意就有可能跟其余的触点触碰，造成炸机现象。 接着看一下输出端的电杆，这个电杆后侧的两个银角没有拆除，将前端的银角拆除 熟了，并且引了两根线直接接到了供阳级这颗整流二极管上。这里好像是改装错误的，需要将电管后特的两个银角拆除之后连接到这个供阳级整流二极管中间的银角上。 同时它勾二十六这个连接片没有拆除，在勾二十七上加了一个新的连接片，这里怎么能够堵成乔氏整流给它改装一下，将勾十六勾十七两个连接片拆除。 勾十六这颗连接片是原装的，就是这一颗，拆除之后用斜口前将勾十六中间的这个角位拆除，拆除之后就可以将它焊接到勾十七，也就是我们这位朋友后面增加连接片的这个位置，将它焊接牢固。 接着需要将这颗电杆靠近输出特的两个角的焊点拆开。电杆输出特的两根线拆除之后，需要将它连接到第十三这颗供阳及整流二极管中间的角位上， 具体连接的时候有一个备用的孔，可以参照以前详细的视频，同时要确认一下，第十三是供阳级的整流二极管，第十四这一颗整流二极管是供应级的，它是从第十三移到第十四这个位置。 接下来将电压微调的这颗电位器拆除，同时将三颗减留用的康铜丝，其中一颗拆除，留两颗，用一颗一千欧的电阻跨接过刚才拆除的电压微调的电位器，辅助供电电源 部分的线比较多，也比较乱，并且他背部的焊点也比较大，稍微检查了一下，并没有太大的问题，先这样保留以后再做处理。看了一下他输出端的绿波电容已经更换，耐压值现在是一百， 他的高压保护稳压管也已经拆除，电流电压调节的电阻已经调起，并且接上了可调电位器。 将表头的电流检测线焊接到他的输出单上，表头的供电线和电压检测线没有问题，这样的话这块电源基本上按照我发布的方案改装完成，下一次看看他都有哪些原件损坏， 真没把握修好。那好的，这一期就到这里，朋友们如果有什么建议、想法或者疑问可以多多关注和留言，那么就拜拜喽！

哈喽，大家好，我们上一期将这个明尾的开关电源改成了零到九十伏可调， 为了我们改好的可调电源能够更加的完善，我们还需要对散热风扇的供电和温控电路简单改动一下。 首先是散热分散的供电电路，我们之前光是把四九四和推碗电路的供电改成了外部供电， 散热风扇还是通过副饶足整流滤波后，经过七八幺二三端稳压器得到的十二伏直流电进行供电的。 由于七八幺二的最高输入电压是三十五伏，当我们把开关电源改成零到九十 可调时，输出电压调到最高时，副饶足感应到的电压会远远大于七八幺二的极限电压。我们把这部分电路也需要改成外部供电， 如果只改零到三十伏或者零到五十伏可调，完全可以继续使用副老祖进行供电。我们之前将这个位置断开后连接的辅助电源，现在需要先将这部分恢复， 拆下第十五、第十六这两个整流二极管，将辅助电源接在二极管的负极，这里便可以将散热风扇也改为外部供电。接着是散热风扇的温控电路，散热风扇主要依靠这个热 热敏电阻来控制，当开关电源内部的温度升高后，热敏电阻的阻值会减小，使三五八运放的五角电压提高。当五角电压高于六角电压后，七角会输出一个高电瓶， 使这个 npn 三极管导通来驱动散热风扇。但是只有当开关电源内部温度特别高时，风扇才会启动，为了使它能在低温时便能启动，可以在这个热敏电阻两端并接一个两 k 电阻， 或者将三极管 c e 之间短接，也可以使散热分散，在通电时便运行。 我们对这部分电路开始改动。首先拆掉第十五、第十六这两颗整流二极管， 接着需要将辅助电源版的输出正极红色这根线拆下来， 并将勾二二最根跳线恢复。 接着将红色的这根线焊在第十五或第十六负极空下的这个焊孔里即可。 最后将这个两 k 电阻 并接在热敏店主的两端， 改到这里，我们就可以通电测试一下，看看散热风扇能否在低温状态下启动。把散热风扇的插座连接到主板上， 我们给开关电源通电，可以看到指示灯已经亮起来了，而散热风扇并没有运行。我们拿老铁加热一下热门电阻，可以看到稍微加热一下风扇就启动了。

改名为 s 三五零杠二七可求电源 第一步需要两个是开的电位器，两个是开的电位器，一个面板， 一个电流电压表头 两个接住接线组，一个红的，一个黑的，一个开关按钮开关 还需要两个电阻，一个就是二十 k 的 二十 k， 一个是一 k 的，两个电解电容，一千微阀，一百伏的，两个大的电解电容， 还需要一个二十十二伏十二伏的电源模块，可以是一安的，两安的都可以，这是一个电源模块， 还有还需要一个贵阳级的小特尖机管在这。 好的。

嗨，朋友们大家好，我是爱动手享生活的二斌，后面将连续做几期名尾的 s 三五零杠二七开关电源改可调的一个视频，这一期分享一下他的所有的备件，一共大家购买，同时呢我们看一下他的参数，参数是改成 零到九十五伏，同时零到七安连续可调，最大功率达到三百五十瓦。我由于没有配件清单，所以说买了一个配件包，里面还有二手元件，大概花了四十五元左右，看看都有什么。 首先是 wx 第三杠十三杠两瓦的一个精密多圈电位器，它是带旋钮的，每个的价值在包邮五元左右，所以说两个需要十元。我这里标注的价格是在网店里查询之后找的那种质量比较好的原件的价格，所以说合起来可能比 那个配件包里的还要贵一点。第二个原件是香蕉头双位连体接线坠，他是一个三十安的与香蕉头的导线连接，之后作为输出使用。 我查询了他的价格是五元左右的包邮，没有具体的型号。第三个原件是一个供养级的消特级二极管，他的电流是三十安，作为最后的整流使用， 它的价格大约在十元左右一枚，型号是 m 六二三零二零 pa。 第四个原件，电源脚垫需要四个，就是有橡胶垫加螺丝组成，五元钱能买好几十个。第五个原件是一个品质型的母钻， 他是作为电源线的输入使用。第六个原件是一个船型开关，他是作为这个开关电源的开关使用。第七个原件是一个三位或者四位的书显 表头，普通的大约十元钱左右，需要一百伏十安的参数。第八个。第九个原件是一个零点二五瓦五色环的金属膜，电阻一千欧和二点二千欧的各一个，误差是百分之一的。第十个原件是一个多圈可调电位器， 二十二千欧或者二十五千欧的都可以，大约是五元左右。第十一个原件是一个涤纶电容，他的参数是一百伏零点零一微发的，大约三元钱左右。 第十二个原件是一个校长电容，跟安徽的 x 电容封装有点像，他需要一百伏零点一违法的。 第十三个原件是一个电解电容，参数是一百伏一千微法的，注意他的直径高，还有脚距，大约十元钱一枚。第十四个原件也是一个电解电容， 摊数一百伏三百三十微法的，大约是五元左右，最后还要买一些香蕉的插头，还有鳄鱼夹之类的配件。如果需要这些改装配件的摊数和型号，可以留言我发给你。最后还需要一个辅助电源，十二伏的 他大约是十元钱左右，就像我手中拿的这枚一样，改装配件收到之后最好先做一下特良，看看是否好用，就像这个辅助电源应该是十二伏的。 其余的改装配件如果说有损坏的话，改装过程中会浪费时间，也有可能损坏其余的原件。再看一下这个开关电源，毕竟是二手的， 二十五伏左右是稳定的，应该也是正常。这些改装配件都检查完毕之后，把它们放到专用的盒子里，因为配件很多容易丢失。接着将这个主的开关电源拆 开，清理一下内部的灰尘或者其他的杂质，同时看一下是否是正品电路板拆出来之后可以看到上面有很多灰尘和油渍，不知道是用在什么地方，很脏，需要用毛刷做一个深度的清理。 拆卸的时候所有的原件也需要统一的安放，因为最后都需要重新的安装。那改装前的准备工作就到这里，改装过程会全部作为记录，欢迎大家继续收看。 如果说收看过程中有什么建议、想法或者疑问可以多多关注和留言，那我们就先拜拜喽！
