rc1/2管螺纹的画法及标注

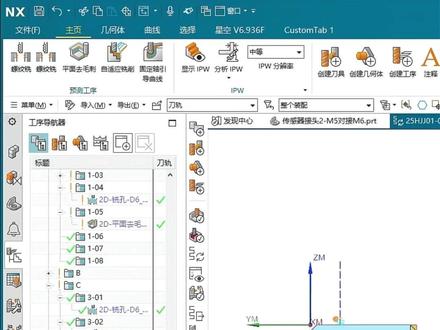

大家好，这里是大兴做加工，今天给大家分享一个我们的管螺纹怎么去用牙膏去洗它， 我们的做出来的刀路呢是像我们所看到的一样的，它是一个有弧度的，弧度的其实有锥形的。那么首先我们先看一下我们这个螺纹，这个管螺纹是多大的一个， 这里看得到是一个十八点六三的一个鼻孔，其实它的一个螺纹大小呢是一个二 c， 二分之一的二分之一的一个管，那么我们现在要去找到它的一个螺距是多少啊？螺距是多少，我们再百度，我们在这里看一下， 把这个拉拉，我们这里找到一个二分之一的地方鼻孔， 大件，大件二十点九五，是吧？那么就是二十一十九这样子，然后我们的一个螺距螺距一点八，一点八，然后一点八，那我们螺距知道了，这口其实我们就知道啊，大件呢已经超过了， 现在我们呢进入到编成里面，找到我们的起螺纹，起螺纹这里 把坐标换上， 坐标也是一二三四， 这个弓箭是我们已经上过线了，做出来，然后创建刀具，这个命名的话就不变了， 然后刀具号呢随便给一个，这边这边出来之后，这边出来之后我们选择 选择我们的特征，然后改一下我们这个地方放大镜，放大镜的话我们改成角度呢十八点六， 然后我们将它创建刀具的时候，磨具就出现了，而且还有一个长度没有改， 说一下刀的成件什么，这边我们创建差不多啊，深度的话就默认啊，首先 改到四十六，四十六， 然后把我们的头面呢进行一下，这边呢就我们再用我们这个光质啊， 确定出来之后呢，我们先看一下材质出来了，看一下这里，用眼睛看它的位置，不一定， 这个呢就是我们这个广龙纹的编制。

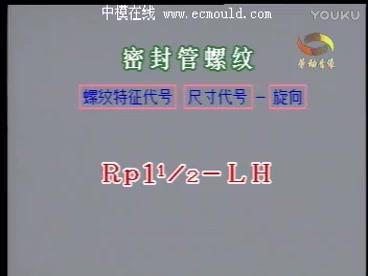

柱内螺纹尺寸代号为一右二分之一左旋螺纹 第二部分螺纹连接键 一、螺纹连接键的标记 常用螺纹连接件的标记如表。螺纹连接件的完整标记由名称、标准、编号、形式和尺寸、性能等级或材料热处理以及表面热处理组成。 我们来举个例子，螺塞 g、 b 五七八二划八六为国家标准 m 十二是螺纹规格， 八十为公称长度 性能等级为八点八级 z n、 d 镀锌钝化 a 级的六角头螺栓 二、螺纹连接件的比例画法 这是螺栓头和螺母的比例画法， 螺母高取零点八 d 俯视图作圆决定以二 d 画正内折六边形，用粗实线，然后画正六边形的内切，圆为倒角圆， d 为大镜，画四分之三圈，小镜为零点八五 d。 主视图中间大圆弧以一点五 d 为半径画弧， 小圆弧的半径 r 用作图得到 倒角为三十度。 左式图圆弧半径为 d 做圆弧。 让我来看看放大后的主式图， r 做图法，小圆弧 r 是 大圆弧交边界轮廓线的距离，圆心在平分线上。 现在我们来看螺率和双头螺率比例画法， 双头螺率 l、 e 和 d 的 关系与被连接件的材料有关，可以查验副乳，得到双头螺率的有效长度 l 可以 按照 l 大 于 sigma 加 s 加 h 加 a a 约等于零点三 d。 我们再来看电圈的比例画法， 电圈外圆直径为二点二 d， 内孔直径为一点一 d， 厚度 s 等于零点一五 d。 三、螺纹连接件的连接画法我们先来看螺栓连接， 用于连接厚度不大的两零件，两个被连接键，螺鳍螺母电圈两被连接键的通孔直径比螺鳍直径略大约等于一点一滴。 两零件的接触面画一条线，不接触表面画两条线， 两倍。连接的剖面线的方向相反，同一个零件，在各个仕途中，剖面线的方向和间隔距离保持一致。 剖切面通过螺钉、螺栓、电圈等零件的轴线时，这些零件均按不剖绘制，就是人化外形 螺鳍连接的简化画法。螺母部分圆弧不画，倒角不画。 当两被连接键其中有一个胶厚式采用双头螺柱连接。接下来我们介绍双头螺柱， 两头都有螺纹，较薄。零件加工关孔直径比螺柱公称直径稍大约等于一点一 d。 直径比螺率公称直径稍大约等于一点一 d。 弹簧电圈的开槽化成与水平线呈六十度自右下向左上 l、 e 为螺纹连接部分， 内螺纹部分长零点五 d， 这部分零点五 d 为关孔， 角度为一百二十度。 简化画法时，开槽宽度可画成一条粗实线。 接下来介绍螺钉连接螺钉头部槽主示图画正方向，在投影为圆的示图中，螺钉头部的一字槽画成与中心线倾斜四十五度， 螺纹界限应在螺纹顶面以上， 简化画法。

准备给水机装空调的外机配接头，看说明书上的出水口，二 c 一呢？没有看懂，上网查了一下呢才知道二 c 表示的是内螺纹的意思，一呢表示的是 g 一 内孔的通径尺寸呢是一英寸二十五点四毫米，需要配置的这个螺纹外径呢是三十三点二十九毫米，也就是八分的接头。

大家好，我是老中医，今天我们来分享这个音质八分之一管螺纹的编程。在做这个螺纹之前呢，我们首先要做出螺纹的底孔，螺纹的底径可以通过查表得知，它是八点五五。螺纹底孔做好以后，我们直接进入加工模块， 在这里插入一条工序，选择螺纹体孔，选择这个螺纹底孔， 那这里可以从表也可以从模型，我们选择从表找到对应的音质螺纹，选择它对应的型号，八分之一杠二十八样，这样它会自动识别出螺纹的底径，螺纹大径以及它的螺距。 道具呢，我们选择一把 m 八乘一点二五，但是这里需要注意，音质螺纹，它的牙型角是五十五度 啊，我们直接生成这样的一条龙纹洗程序就做好了。如果说你是钢件，那么我们可以选择镜像布局啊，有三种选项可以有剩余百分比恒定的多重变量。

音质螺纹真的把我搞晕掉了，居二分之一叫四分牙，居四分之一叫两分牙，这也太别扭了，不是应该反过来才对吗？查了资料才明白，一英寸等于八分，二分之一英寸可不就是四分吗？四分之一英寸可不就是两分吗？但说实话，真的很别。 接下来我准备好好查一查据二分之一螺纹的具体参数。一开始找到的是这个，据二分之一的螺纹是二分之一寸，圆柱管螺纹记十二点七毫米。正当我觉得据二分之一的外径就是十二点七毫米的时候， 我又收到了这个，这个，还有这个，我直接蒙了，说好的十二点七毫米怎么就增加了这么多？而且这三个到底哪个是对的？很明显，我根本没法做判断，所以我只好查了执行标准。这个执行的是 gb 杠 t 七三零七杠二零零一五十五度非密封管螺纹标准。网上查了一圈，结果就是 没结果。由于这个标准采用了 isoiec 等国际国外组织的标准，由于涉及版权保护问题，所以真没想到在高度信息化的今天，找个标准文件都这么难。

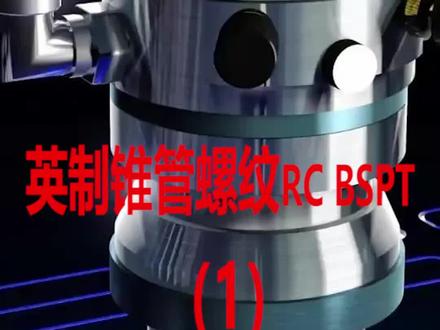

大家好，今天我们来讲一下音质椎管螺纹，我们看一下客户发过来的这个图纸啊，这个位置，这个螺纹是什么？带有点锥度的，不是像那种什么指的螺纹啊， 看一下他的什么标注形式，二 c 二，嗯，二 c 呢，就是表示什么螺纹的一个那个代号，然后二就是什么螺纹的规格，呃，类似于我们那个公职螺纹啊， m 或者说 m 多少啊？这个标注形式其实是一个意思啊， 那工程的话，假如说标注 m 二的话，他的标准逻辑是什么？就是那个零点四，那像这个啊，也是一样，他没有后面啊标逻辑，那我们可以通过这个参数表来查一下。呃，首先在查参数表之前，我们看一下这张那个图啊， rc 啊，等于 bspt， 等于 zg， 哎，不同的那个厂家图纸，他标注形式有点不一样啊，有人是喜 喜欢啊，用 rc 呢表示啊，有的厂家是什么 bspt 啊，还有的什么 zg 啊，呃，现在呢，可能很多时候喜欢用这个什么 rc 呢，表示有的脑的图纸上面啊，可能会有不同的形式啊，大家看到的时候要知道啊，其实就是螺纹是一样的，那我们看一下他这个模具啊，和那个底孔， 我们讲的 rc 啊，等于 bspt 啊，这个地方 ptr 杠十一啊，就等于 bspt， 他是什么缩写？那 ptr 杠十一就是和刚才的那个 rc 二啊，其实是一样的，后面杠十一就是他的一个什么逻辑啊？ 那这个十一就是逻辑的话怎么说呢？就是说一英寸有十一个芽，一英寸是多少？二十五点四，那我们编程的时候，通常情况下什么二十五点四除以十一啊，得出来这个数值，就是他这个逻辑啊，输进去就行。 大家首先看到这种螺纹的时候啊，要知道他的一个逻辑是多少，怎么样得乃大。然后再看他的底孔是多少呢？ 就说使用脚刀石和什么不用脚刀石，这什么意思呢？他这个螺纹啊是什么带有那个锥度的， 锥度的时候就说我们有的时候在加工这个是那个底孔之前，可能会用什么锥度洗刀，或者说那个洗刀把它洗一个锥度出来。那也有的厂家呢，他什么直接用那个洗刀，就洗一个直孔，或者转头直接转一个直孔出来， 在这种情况下他的那个底孔是不一样的，就是我们在做追度的时候，那追度的底孔啊，做到什么五十四点九，如果说做成直孔的时候就不用找到的时候，就是当他是一个直孔的时候啊，做到什么五十五点五啊，这个尺寸也可以适当大一些啊，大个二三十四啊，没问题的，有些那个要求不严呢，你大个什么五十四都没问题。 这个是根据那个呃，具体的产品啊，我们具体去讨论。在这种情况下，他这种螺纹本身啊，在检测的时候就是通过那个通指挥啊，不像那种公字的那种螺纹规什么一个通啊，一个什么指，呃，像这种呢，就是什么他有上限，有个浮动范围，就是说 他的上线在什么地方，他的中间指着什么地方，就正好的那个竖指在什么地方，他的下线在什么位置，是一个范围的啊，所以说这种螺纹啊有他的一些特殊性， 那我们呢，这节课主要就是要跟大家讲啊，这种遇到这种螺纹的时候怎么样去啊？去那个知道他的一个什么逻辑是多少，他的低孔是是多少啊？这样的话后面编程序啊，才能够什么知道怎么样去入手啊？ 这节课呢，我们就先讲到这里啊，下节课我们来讲这个就是二 c 二这个螺纹的一个什么编程方法啊？呃，搞加工的朋友可以关注一下啊，我们一起交流。

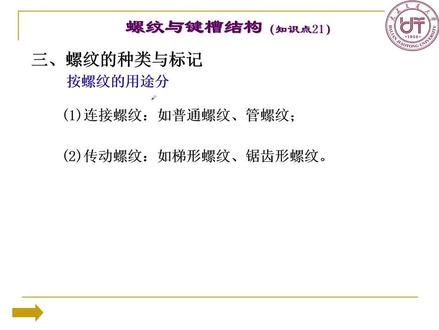

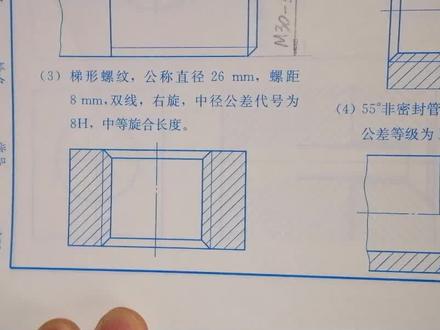

我们继续学习螺纹的相关知识，今天我们要学的是螺纹的种类和标记，那么这部内容大家在理解的基础上，把它记住一两个就可以了，我们在工作当中遇到什么，我们再自己再记什么啊，不需要大家把它背下来，也没法背。 螺纹的用途和分类，螺纹的用途啊，啊，分为两种，一种叫连接螺纹，一种叫旋动螺纹。连接螺纹，普通螺纹就是 m 是 吧，哎，还有一些管螺纹，像我们暖气管啊，水管啊之间连接，那普通螺纹我们日常生活当中也用的最多， 那么螺纹螺纹一般都是多线啊，梯形螺纹等等， 这个标记非常重要，大家想一想，不管是啥螺纹，我们的画法都是内螺纹怎么画，外螺纹怎么画，所以如果没有这些标记，大家想想，你单从这个画法来看，你 不知道是什么螺纹，换句话说，单从这个画法，你不知道这个螺纹的档案，它的五要素是什么，而这个标记就是螺纹的五要素啊，大家想想， 这叫 tr， 就 代表梯形螺纹，然后这个三十六乘十二，括弧 p 六杠七 h， 那 么后边都有解释，公称直径就是三十六，也就是螺纹的大径，哎，这个距离就是三十六啊，然后 p 六 p 代表螺距， 螺距是六毫米，那么很显然这个十二乘的是什么？哎，线乘，那很显然通过这么一算的话， n 就 等于二呗，十二等于六乘二啊，所以这是个双线螺纹，这个导程就是十二毫米， 有没有这个 l h， 没有，所以这个叫右旋，右旋就不要写 r h， 那 么这个七 h 代表什么？ 中顶径的公插带代号，大家记住，而且旋和长度也没写，所以啊，这就是一个中等旋和长度啊，它的标记就是这样， 所以这就是一个梯形螺纹。大家看到这个标记以后就知道这个螺纹的档案，这应该是一个主要用于船动用，那么还有一些锯齿型螺纹，这里我就不再赘述了，大家看这个表自己对应就可以， 那么连接螺纹大家用的最多了。首先我们看看所谓的普通螺纹，普通螺纹大家一定把这个记住，一定是 m 打头，不管是粗牙还是细牙都是 m 打头，这叫普通螺纹，还可以填空填成三角形牙形的螺纹，就叫普通螺纹， 大家看你单从这个标呃，这个画法来看，你不知道是什么螺纹，那么这一行代表什么呀？螺纹的档案会不会解释啊，解释就是在这里呢，大家看，这就是翻译成汉语，就这么说， 怎么看出是粗牙的呢啊？ m 二十后边没有乘多少，那这就是粗牙螺纹，如果乘个螺距，那就是细牙螺纹，所以普通螺纹大径是二十毫米， 五 g， 六 g， 这就代表中径和顶径的公差代代号，当然这里对应一个数，将来我们要讲 s 代表什么？ 代表悬和长度， s 就是 短悬和长度啊，那么 l h 显然代表它的玄项，这是一个左旋螺纹，所以这里有几项，大家看，这里应该是有四项，是不是我把这个给它去掉啊，大家看， 哎，这里有四项，一项，两项，三项，四项，所以啊，把它翻译成汉语就是如它所示啊，这里有详细的说明，大家可以自己把它看一看啊，必须把它记住啊，这个东西必须把它记住，因为我们用的最多的， 大家看这个，这就是一个细牙螺纹工程，直径是十六啊， 螺距呢是一点五，如果没有螺距，那就是一个粗牙螺纹，写上螺距了，就是个细牙，细牙就是螺距比较小了，像我们自行车的车轴，那个外螺纹就是个细牙螺纹， 那么 p i 等于三，那很显然，这也是一个双线螺纹， 中径啊，中顶径的公差代，代号都是六大 h， 大家记住啊，这个内螺纹孔都要大写的公差代和啊，公差配合，而这个外螺纹，这个一定是小写，是吧？这个以后我们还要讲，那么它的解释如右图所示，大家看一看， 没写玄象啊，这里那当然就是右旋了，那么还有一些连接螺纹啊，就是所谓的管螺纹啊，管螺纹呢，这就是代表 g 啊，大家记住啊，这个管螺纹比较特殊，这个二分之一可不是毫米，什么呢？是一个英寸哎，这是一个英制螺纹， 那么同学们看看这个图能不能看懂，这叫什么？抛式图啊，哈，这叫半抛的主式图对不对？哎，中间有孔啊，管落，我们当下肯定有，肯定有孔的，来传递水啊，或者气体。 二分之一英寸，那一英寸等于多少毫米？一英寸，日常生活当中我们都知道啊，等于二点五四 啊，二点五四厘米啊，这是厘米啊，毫米呢，就是二十五点四毫米，这个大家会换算，然后啊，大家要记住，这个中最容易错的，不能写这个距离，如果写这个距离吗？之前我们不都写这个吗？这不是大径吗？ m 多少都写这，但是这个管 二分之一可不是指这个距离，是指中间这个孔的直径是二分之一英寸，那么这个距离是多少啊？ 这个距离是多少？同学们就有一种办法查表得到，我也不知道多少，也不需要大家记会查表就行，必须用引导线标啊，那这个内螺纹也是一样，那么这个带着一个 l h， 那 显然这是一个左旋螺纹，上面这是一个右旋螺纹， 那么具体的解释大家看右边的文字就可以了。 最后一种叫密封螺纹啊，密封螺纹这个比较复杂啊，大家自己看一看就可以 啊，像这个锥形螺纹，大家想一想，为啥叫密封螺纹，是不是越拧越紧呢？当这个水管当中有压呀，有什么的时候啊，我们暖气管都是用这种 啊，锥形螺纹也所谓的密封螺纹来表示，但这也是英制的啊，哎，二分之一也是英寸，然后呢，从大径 引出，不能写哪一个距离是多少，所以这就是螺纹的种类和标记，大家了解一些，在日常生活当中也用到啊，工作当中经常用到，我们再详细把它记住就可以。好，我们这一讲到此结束，谢谢大家收看。
