复用推挽输出什么意思

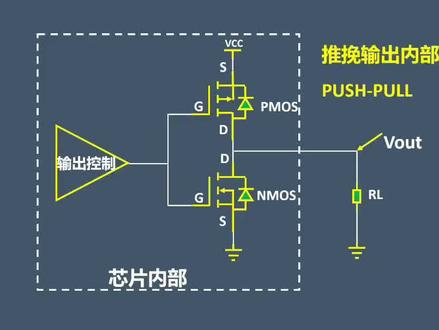

数字芯片的 gpio 输出电路的话，一般可以分为推碗输出和开路输出。首先我们来看一下这个推碗输出他的芯片内部的这个构造， 主要是有两个莫斯管，上面的话是 p 莫斯管，嗯，下面的话是 n 莫斯管，同一时间只有一个管子是导通的，当我们上面的这个莫斯管导通，下面的莫斯管截止的时候，我们输出是一个高电瓶， 这时候我们可以称之为推。当我们下面的魔术管导通，上面的魔术管截止的时候，我们输出的是一个机电瓶， 这时候我们可以称之为晚。呃，上面是我们这种摸死集成电路的这个推碗结构，大家也可以看一下这种七 tl 集成电路的这种推碗输出 内部结构，它主要是有两个三极管，上面的是 npn 的三极管，下面的话是 pnp 的这种三极管。我们推广输出的优点就是输出高低电瓶与电源电压基本上是 没有压差的。第二个的话就是高低电瓶驱动能力很强，一般数字芯片推广输出 io 的话，他的驱动能力最大可以到二十毫安。第三个的话就是电瓶的切换速度快，呃，缺点的话就是我们这种推广输出的结构不支持现女 限语的话，就是我们这两个输出 io 同时接在一起，那么这种退换输出为什么不支持限语呢？大家可以看一下。呃，当我们上面的 io 输出一下面的 io 输出零的时候啊，我们这个电 牛的流向是从电源然后流过两个莫斯管，然后再到地。大家都知道我们这个莫斯管倒通的时候啊，这个电阻是非常小的，所以这种情况可能会损坏我们的这个芯片， 同样的当上面的 io 输出零，下面的 io 输出一的时候也会出现这种情况，所以我们这种推碗输出的 io 的话是不支持限语的，我们也不建议就是将我们两个推碗输出的这个 io 接在一起。 说了推碗输出的这种 io 的结构，我们来看一下这种开路输出的这个结构，大家可以看一下它主要是有一个 m 四管， 当我们这个 m 四管导通的时候，我们输出的话是一个低电瓶，当我们这个 m 四管关断的时候，我们输出的是一个高度状态， 所以我们这个开路输出的这个 io， 它本身是不具有这个高电瓶的输出能力的，所以我们这种开路输出的 gpio， 我们在外部都会加上一个上拉电阻，使它具有这个高电瓶的输出能力。这个上拉电阻我们常用的有一 k 和四点七 k。 呃， 开度输出的这种高电频驱动能力的话是取决于这个上拉电阻的组织的，组织越小，我们这个驱动能力越强。当我们开怒输出的这个内部的摸死管关灯的时候，我们这个电流是其实是从我们的这个上拉电源，然后再到我们这个上拉电阻，然后再到负载这里， 如果我们这个负载很大的话，我们这时输出的其实就是一个高电瓶，就是等于 vd g 的我们 tdl 集成电路的话，对应的内部电路就是一个开局输出的，大家可以看一下它是一个 npn 的三极管，我们开路输出的优点的话就是可以实现电瓶转换，输出电瓶取决于上拉电阻电源这个电压，比如我 我们这个开路输出 gpio， 他的芯片供电电压是三点三伏，我外部上拉电阻的这个电源是五伏，当我们这个摩丝管 完蛋的时候，输出电压就是等于 vdd， 从而我们实现了一个五伏的电瓶输出，这时就实现了一个电瓶转换。第二个的话就是我们这种开通输出的 gpio 的话，是可以实现限语的， 大家可以看一下，当我们这两个这个开路输出的这个 gpio 接在一起的时候，只有当 io 一和 io 二的慕斯馆都关灯的时候，我们输出才是一个高电频， 有一个莫斯管导通的时候，我们这个输出都是一个低电瓶，并且我们这个开诺输出的 gpio 线语的话，不会出现像推广输出的那种会损坏芯片的这种现象。我们开诺输出缺点的话就是，嗯，高电瓶驱动能力比较差，取决于外部的这个上拉电阻， 然后的话就是电瓶的切换速率也取决于我们这个上拉电阻，电阻越小切换的速度越快。今天的分享就在这里，谢谢大家。

今天主要讲一下 stc 单边记的 io 端口模式打开技术参考手册九点二小结可以看到 io 有四种模式，一种是准双向口模式， 一种是推碗输出模式，一种是高阻输入模式，一种是开漏输出模式。先看一下准双向口模式，准双向口也被叫做洛桑拉模式，要了解准双向口的概念和特性， 先了解一下 io 端口的硬件结构。准双向口模式的 io 既可以作为输出端口，也可以作为输入端口。可以看到端口有四个晶体管， 上面三个晶体管连接 vcc 起上拉作用。有一个洛桑拉晶体管，一个，即落上拉晶体管，一个墙上拉晶体管下面这个晶体管连接结底，起墙下拉作用。 准双向口输入电路部分还包含一个斯密特出发和一个干扰一致电路，这两个以后用到时会详细讲，他们的主要作用是抑制干扰和判定高低电瓶。 当准双向端口所存数据为一，也就是 px 寄存器相，因为为一，且端口银角悬空时，这个即落上拉晶体管会打开其他三个晶体管， 关闭这个极弱上拉源，产生很弱的上拉电流，将银角上拉为高电饼。 vcc 等于五伏实，这个极弱上拉定期管电流大约为十八位。 mvcc 等于三点三伏实， 这个极洛桑拉晶体管电流大约为五 v 安。端口悬空时，只需要很微小的电流就能维持端口高电瓶 设计这个极乐上拉晶体管可以有效减少单片机耗电。这时输入数据会遇端口银角电瓶以及数据所存数据保持一致，多位一， 如果端口所存数据唯一不变， 端口银角连接到高电瓶，也就是端口银角为一时，输入数据检测到外部高电瓶后，单面机为了稳定性的考虑，会打开这个络上拉晶体管，增强上拉力度，可以提升抗干扰能力。 外部需要较大的下拉电流，端口银角才会被拉低到低电瓶，这样就可以有效防止外部信号波动引起的误判。 vcc 五伏时，洛桑拉晶体管电流约为二百五十 v 安，维 cc 三点三伏时，洛桑拉晶体管电流约为一百五十 v 安，明显要比及洛桑拉的晶体管电流大不少。这时输入数据与端口银角、电瓶 及数据锁存数据保持不变为一。如果端口锁存数据为一能不变，端口饮角油输出高电瓶被外部电路拉低到低电瓶时， 也就是端口银角由一变为零时，输入数据检测到外部低电瓶后，单面机为了省电会关闭这个若上拉晶体管，从而大幅减少下拉电流。 如果此时程序读取端口锁存数据，锁存数据会以输入数据为准， 读取到的数值就是零，从而实现了端口输入的功能。这个细节手车并没有 说的很清楚，我也是推你，如果讲错了，欢迎指正。 如果端口所存数据为零，电路会关闭上面三个上拉晶体管，打开下面这个晶体管，这个下管的电流驱动能力很强，我实测电流可以达到四十多毫安， 手册上规定不要超过二十毫安，所以整双向口连接 vcc 时要有限流措施。我们经常利用下管电流驱动能力强的特点， 用关电流的方式点亮 led 灯，因为下管对地导通端口只能输出低电瓶，输入数据也只能为零。 这里要特别注意，如果准双向端口作为输入端口使用时，一定要先将端口锁存数据设置为一，否则程序将无法读取外部正确的状态。 当端口所存数据由零向一跳变时，墙上拉会打开约两个时钟，以便眼角能够迅速上拉到高电瓶。 下面讲一下 io 推碗模式，推碗模式相对于准双向口模式要简单一些，下拉结构上有三种端口模式都是共用的，这个墙下拉晶体管推碗 模式的上拉是由上面这个强上拉晶体管作用电路简化后就是这样， 当端口锁存数据为一时，下管关闭，上管持续打开端口输出高电瓶一，这个高电瓶可以为外部电路提供更大的电流。 推广输出模式因为输出电流能力很强，不适合用外部电路拉低端口电压，所以推广输出模式只能做输出，不能做输入。 当端口锁存数据为零时，上管关闭，下管对地导通端口输出地电瓶。零退换模式一般用于需要更大驱动电流的情况。 下面再讲一下高组输入模式。高组输入模式结构更简单，上拉和下拉结构都不需要，简化后就变成这样， 电流既不能流露也不能流出。输入电路带有一个斯密特出发输入和一个干扰抑制电路。 由于输入内组非常大，所以被叫做高组输入模式，模拟信号转数字信号时常用的这种模式。 最后一种模式就是开漏输出模式，开漏输出模式端口会关闭所有上拉晶体管，开漏模式的结构可以简化为这样，为什么叫开漏？ 就是指这个开关管的漏级是开路的，这说明电路是不完整的，要想端口正常实现输入输出功能，就需要把这个肉补上，需要外加上拉电阻， 一般通过一个电阻外接 vcc 做上拉电路补全后，开漏模式的 io 就能对外输出高电瓶，并且还可以作为输入 io 读取外部状态，功能上与准双向口相同。 下面我们针对这四种模式写个测试程序，尝试用这四种模式点亮和关闭 led 灯，看看会是什么结果。先将我们的八位 led 灯模块连接到 p 一点零到 p 一点七 端口，实验目标是将 p 一点零到 p 一点三四个端口模式分别设置为，准双向口、推碗输出、高组输入、开漏输出， 然后使这四个端口半秒高电瓶，半秒低电瓶循环交替。 下面开始编写代码，打开 q 软件，先新建一个工程， 选择好程序要保存的路径，并起一个名字，名字可以任意取，我取 l led 单机保存后会跳出对话框，提示你选择 cpu 类型，这里选择 stcmcu， 这要注意 自带 stcmcu 型号信息，需要从外部导入。导入方法很简单，在 stc 厂家提供的骚路程序中开药仿真设置标签里有个添加型号和头文件，到开药中，单击这个按钮，然后按提示一步步进行就可以了。 继续下一步，选择 mcu 型号为 stc 八 g 一开零八系列，点击 ok 按钮后，这样工程就建好了。 这时我们会发现还没地方写程序，那就再新建一个文本文件，另存为 m a i n 点 c， 这里文件后 最用点 c， 文件名可以随意取。单击保存按钮，保存后，这个文件还是有利于工程之外的，我们需要把它添加到工程之中， 这样工程的目录数中就出现了这个文件。下面就可以写代码了，我们直接把上节课的代码考过来。第一步，设置端口模式，还是使用我们的开关大法， b 零 v 的 led 灯对应单片，记得 p 一点零端口要将 p 一点零设为整。双向口模式，根据表格就是 p e m 一和 p e m 零 零对应位都设为零。把 pem 一这组开关的右边第一位设置为零。 pem 零这组开关的右边第一位也设置为零。 b e 位的 led 灯对应单片机的 p 一点一端口，要将 p 一点一设为推碗输出模式，根据表格， p e m e 相应位要设为零。 p e m。 零相应位要设为一。目前这个开关又起第二位，默认就是零。把 p e m 零的相应位拨成一， 下面把 b 二对应的 p 一点二端口设为高组。输入模式，根据表格就是 p eme 相应为设为一。 p e m 零相应位设为零，就是 p e m 一自主开关的右起第三位设成一。 b e m 零这组开关的第三位设为零就可以了。 b 三位 led 灯对应的单片及 p 一点三端口，将 p 一点三端口设为开落数出模式， 根据表格， pem 一和 pem 零相应位都要设为一。就是要将 peme 这组开关的右起第四位设成一。 pem 零的相应位也设成一。 其他暂时用不到的端口都设为准双向口模式。把 pem 一自主开关状态转为二进制就是 零零零零一一零零。把 p 一 m 零自主开关状态转为二进字就是 零零零零一零一零 零零对应的是准双向口模式，零一对应的是推碗输出模式， e 零对应的是高主输入模式， e e 对应的是开漏输出模式。其他四个暂时不用的位把它设成准双向口模式。 把 p e、 m e 字组二进字数转为十六进字就是零 xoc。 把 pm 零这组二进四数转为十六进四，就是零 xoa。 如果要设置四个端口的高低电瓶，就要设置 p 一自主开关的相应位。如果端口要输出低电瓶，相应位设为零，端口要输出高电瓶，相应位就设为一。 右边四个端口输出高电瓶的二进字数就是零零零零一一一一。 用计算器转为十六禁止就是零 x 零 f。 把开关大法得到的数值输入到代码中，这四个 led 灯对应的 iu 端口模式就设置好了， 下面我们要实现这四个端口半秒高电瓶、半秒低电瓶的功能。 b 一等于零 x 零 f 是指定四个连接 led 的端口所存为一输出高电瓶端口输出高电瓶后，这里需要一个延时半秒的函数，这个函数可以用厂家提供的骚路工具生成。 选好 cpu 频率和需要延时的时长，就能自动生成指定时长的延时函数。 单击复制代码按钮，就得到一个五百毫秒的延时函数，拷贝到程序中，调用这个函数名就可以实现延时功能。 然后在端口高电瓶代码后，调用一下这个函数，记得在函数名后面加一个英文的分号做结尾。然后再将端口设置为低电瓶， 再调用一次这个五百毫秒的延时函数， 这样就实现了半秒高电瓶，半秒低电瓶的功能。 编辑一下程序，发现报错，报错信息是程序不认识原始函数中的 nop 这个函数。把报错信息复制一下，把 包错信息用百度搜一下，很快就找出出错原因是要加这个图文键，把这个代码拷贝到程序中，其实这些函数都是生意语言内置的，我们只需要包含一下相应的图文键就可以了。 再变异一下程序没有报错了。 程序变异前还有一个设置要注意一下，要把 output 标签中 这个生成 h e x 文件的复选框，选中这个 h e x 文件就是要稍入到单片机中的程序文件，单机 ok 按钮。再次编一下程序 变异，除了不能有错误之外，还必须成功生成这个 h e x 文件。 下面把这个程序烧入到单片机中，选择刚才编辑好的 h e x 文件， cpu 频率选二十四兆核磁，单击下载按钮，关开一下学习版电源开关，程序就成功完成。烧入可以看到有两个 led 灯在闪烁， 最右边这个是准双向口模式，亮度较弱。右边第二个是推碗模式，亮度较强。 推碗模式对应的 led 灯明显比整双向口对应的 led 灯亮，这说明推碗模式驱动电流的能力更强。 又起第三个 led 灯，对应的 l 模式是高组输入模式，高组输入模式的 l 没有输出能力，所以对应 led 灯不亮。 又起第四个 led 灯对应的 l 端口是开漏输出模式，前面我们说过，开漏输出模式补完漏也能正常输入输出，给他接个两开欧的上拉电阻试试。 果然开漏模式对应的 led 灯开始闪烁，这就完美验证了我们之前所讲的内容。不知不觉视频又做成了，今天视频就到这里了，这是技术交流方式，我就不一一回复了， 欢迎评论区留言讨论，谢谢大家观看，喜欢点赞加关注！

前两期视频介绍了三八四号内部框架中的由 vlo 和 rc 正当。 今天接着讲 pwm 开关信号输出部分的相关内容。来看看三八四号的六角 opt 是怎么输出高低电瓶信号的。可以看到六角连接在两个三极管之间， 这里的 vc 实际直接跟 vcc 相连。这里的 pwr、 g、 n、 d 可以认为是跟 g、 n、 d 相连。 当上面这个三极管积极高电瓶下面这个三极管积极地电瓶时，上面三极管急、电急和发射机之间导通好。下面这个三极管急、电急和 和发射机之间处于截止状态，相当于六角和 vcc 直接相连，所以这时六角输出高电柄。 当上面这个三极管积极低电瓶下面三极管积极高电瓶时， 上面三极管及电机和发射机之间处于截止状态。下面这个三极管及电机和发射机之间处于打通状态，相当于六角和 gnd 之连， 所以此时六角输出低电饼。这种结构是推广电路的一种。假设上下两个三极管积极同时高电饼，上面三极管极、电极和发射极之间处于导通状态，下面这个三极管极电 级和发射级也处于导通状态。这样就相当于 vcc 和 gnd 短路了。 所以这种情况是不允许出现的。假设上下两个三极管积极同时低电柄，上面三极管及电极和发射极之间处于接触状态，下面这个三极管及电极和发射极也处于接至状态， 这样六角就悬空了。所以这种情况也是不允许的。推碗电路同时只允许一个开关管导通。 图中这个空心圈符号是相反非的意思，也就是上面如果是一下面必须是零。如果上 面是零，下面必须是一 下面。我们推导一下芯片六角输出高电瓶脉冲的条件。这次顺刮摸疼，用倒退的方法， 六角要输出高电瓶。根据刚才推广电路的讲解可以知道，上面这个三极管积极要是一，也就是高电瓶。下面这个三极管积极要是零，也就是低电瓶六角才会输出高电瓶。 这两个三极管积极连接的是这个货门的输出。对货门不了解的朋友可以看一下我关于门店录的视频。货门的逻辑很简单，有一除一，就是说 只要输入端有一个条件为真，货门就输出真，全零出零。 货门所有输入条件都为假，货门才输出假。这里我们使用正逻辑，一代表真和高电瓶，零代表假和低电瓶。可以看到，六角要输出高电瓶，货门需要输出假。 这是取反符号，表示货门输出结果取反，货门输出假，取反后就变为真。 既然货门输出为假，全零出零，那货门所有输入条件都必须为零。这里有取款符号。另一端为真。 v i e f 古热 logic 用来判断五伏基准电压是否正常。 v i e f 古热 logic 输出要为真，基准电压就要符合测定条件。比如这里的电压需要大于四点九伏，小于五点一伏才为真。 这个判断条件是我假设的，我也不清楚厂家具体的设置。再来看下一个条件。 这条线连接的是 rc 正当电路 osc 的方波输出，这里也必须为零。也就是必须为低电瓶六角才有输出高电瓶的可能。 根据这个逻辑，只有 osc 输出低电瓶的时候，六角才有输出高电瓶的机会。六角高电瓶时， os c 输出的必须是低电瓶。根据这个工作机制， osc 输出的应该是最小战功比的方波，就跟这个波形差不多。 再来看下一个条件，这里也必须是地电瓶零。 这条线连接的是 is 触发器的 q 飞。 is 触发器的基础知识，我在数字电路的视频中已经详细讲过，不清楚的朋友可以去学习一下。看一下 ic 触发器的特征表， 有两种情况， toc 可以输出低电瓶。第一种情况是 r 等于零， s 等于一， s 等于一十， osc 输出的是高电瓶。 至于 osc 输出低电瓶，六角才有输出高电瓶机会的分析似乎有点矛盾。但如果我们以动态的方法去分析，会发现不但没有冲突，而且这里还是一个奇妙的设计。当 osc 输出高电瓶脉冲的时候， 假设啊一直为零，那 osc 每个高电瓶脉冲都会对 q 飞制零。 而当 usc 由高电瓶脉冲转为低电瓶时，根据 rs 触发器特征表， r 等于零， s 等于零， q 和 q 飞保持上一个状态， q 飞等于零。 i 是触发器，有存储数据的功能，能够记住上一个状态，这样就满足了货门这里所有输入条件 为零的要求。 q 飞要保持零。通过特征表可以看出， s 触发器的啊端口 必须为零。今天讲的内容逻辑会有点复杂，可能需要多看几遍。而且必须把 i、 四触发器和门电路的基础知识先学习好。我在推到这个框图运作过程时，也花了不少时间。 接着往下分析。要满足 i 四触发器 r 等于零，这个比较器就必须输出零。这里的电流采样端口连接的是比较器的铜像端， 电流采样端口的电压必须小于这里的反向端电压比较七才会速出零。三八四二的六角 才有输出高电瓶的可能。看这里有一个一伏稳压二极管，说明这个比较期反向端的最高电压不会超过一伏。 当这端过来的电压小于一伏时，比较七的铜像端，也就是电源采用端口的电压。跟这个小于一伏的电压做比较。假设这里的电压是零点五伏， 那只有电流采样端口，也就是这里的铜箱端的电压小于零点五伏时，六角才有可能输出高电瓶。 如果电源采用端口，电压大于零点五伏，铜像端电压大于反向端。比较七。速除一 r 等于一 rs 触发器 q 飞就会速除。一。货门的逻辑是 有一初一，这时货门数初一，货门数初一。那么下面这个三极管积极，就是高电饼三极管及电极与发射机打通。 嗷，这边输出结果取返输出的是低电瓶。上面这个三极管积极低电瓶三极管几链几和发射极。截止六角 auto put 相当于对地短路输出低电瓶。 当电流采样端的电压大于这个端口电压时，六角会立即输出低电瓶。 我们回到这里继续分析。当这端过来的电压大于或等于一幅时， 因为这个衣服稳压管的存在，这里反向端的电压最高，被前卫在衣服。这时比较记得。铜像端，也就是电流采用端口的电压与衣服电压做比较。 这时的电流采样端电压只有小于一副时，三八四号的六角输出才有可能输出高电饼。要注意这里的电压并不是固定的。衣服 我们经常说三八四二的六角输出高电瓶的必要条件之一。电流采样断口电压要小于一幅，这在严格意义上是不准确的。 下面做个实验证明一下。这个比较机反向段电压不是固定的。衣服电路已经连接好了，但是出了 点意外，不小心插错线搞短路了。三八四号芯片烧爆了，面包板也烧坏了。 三八四二内部框架还剩下误差放大器和电压反馈没有讲，干脆把实验留到下期视频再讲。完电压反馈和误差放大器之后再做实验验证，这样效果会更好。 下期视频是讲三八四二内部框架的最后一集。好，今天的视频就到这里，谢谢大家观看，喜欢点赞加关注。

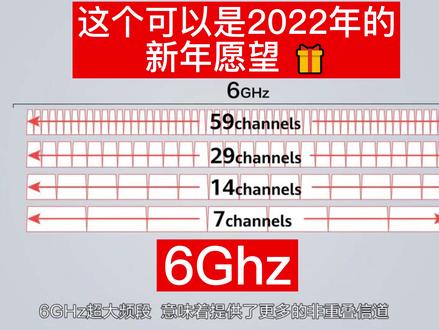

借局场的视频说下 wifi 六亿和六 g 频段。 wifi 六亿是 wifi 六的增强版本，其中 e 代表 extend it 扩展，意味着 wifi 六亿将保留 wifi 六所有的新技术，并将原本仅支持二点四 g 赫兹和五 g 赫兹频段的 wifi 网络扩展到六 g 赫兹频段。 wifi 六亿新增支持的六级合资频段能提供一段相对干净、有连续的频谱。 wifi 六亿新增的贫普资源比前两者相加还要多，信道多了，速度快了，干扰也少了。 六级赫兹超大频段意味着提供了更多的非重叠信道。 wifi 七加三百二十兆赫兹的组合，那速度就无敌啦。如果说 wifi 六是通过合理的调度在马路上 同时行驶更多的车辆，那么 wifi 六 e 就是直接将马路进行拓宽， 六 g 赫兹也提供了更多一百六十兆赫兹信道。这说下，我们国家五点二 g 有一个一百六十兆赫兹平宽，但是五点八 g 并没有一百六十兆赫兹平宽可用，让一百六十兆赫兹能够实际使用成为可能， 为高贷款应用提供了绝佳的解决方案。而且由于传统 wifi 设备仅支持二点四 g 赫兹和五 g 赫兹，不支持六 g 赫兹信道， 也就是说六 g 赫兹频段仅有 wifi 六亿设备使用，这也意味着 wifi 六亿可满足更低食盐的需求。是的，有了六 g 频段这一堆连续的频段，新到资源后， wifi 春天才算是真的到来。当然，这一切的前提还是要看上面什么时候能把六阶段可以批复下来。

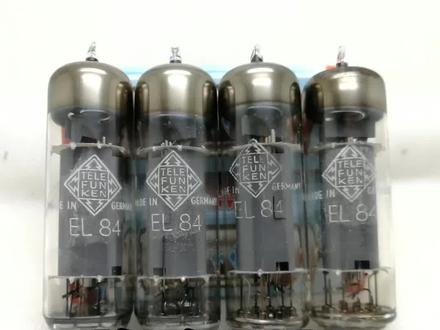

音响产品的好坏唯一的标准就是音质，我可以很明确的跟你说， 单端打机一般都会比推完打机好，但市面上绝大部分都是推完打机，为何呢？先说一下他们的具体区别，然后我们就能很好的理解。推完打机一般采用甲乙类的放大电路，而单端打机必然是甲类的放大电路，所以在输出功率方面，推 推网一般比单端大的多。单端是全波形放大的线路设计，而推网是半波形放大的线路设计，单端的电路设计会比推网的简单一些，但是由于甲类线路的高温损耗和 直流会通过变压器，所以需要质量更好的发烧元件和更出现进的变压器。单端如 如果要做到和推网一样的功率，需要好几倍的成本，所以市面上大部分的都是推完版机，而单端档机功率又做不大也是这个原因。从效果上看，推网的效率更高，所以低频方面和速度感都会比单端好。 听起来放音较少啊，分析力率好。相比而言，单端的单端的放音更足，更加甜美，更加耐听，施针度更低，但是低频方面相对疲软。单端打击在搭配音箱方面呢，有着更为严格的要求，自身低效率的输出， 必然要搭配高效率高灵敏度的音箱，才能发挥明显比推广打击好的效果。我是海哥仔，如果补充货的纠正欢迎留言，觉得有用的请点赞、关注、转赞！
