三菱got触摸屏怎么导出

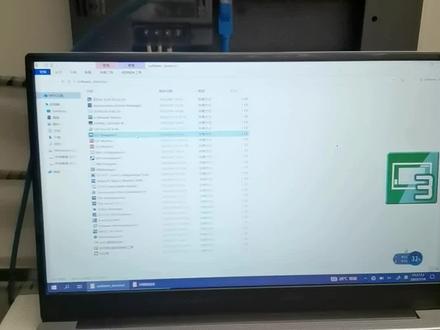

大家好，我是谢伟，一分钟讲透一个知识点，今天教大家如何上传三菱高德两千触摸屏程序。首先我们准备迷你 usb 通，顺线 连接好电脑和触摸屏，然后打开编程软件 g t 第三个 three， 然后点击通讯，点击从 got 读取，选择 usb 通讯方式，点击确定， 点击从 go to 读取， 点击是 点击确定，此时我们的触摸屏程序就已上传。

喂，你好祖公，我上传触摸屏画面时，设备突然停电了，通电之后触摸屏提示请安装数据包，这个怎么回事？ 王宫，您是不是重新上传数据呢？不行啊，总是下载不成功，这个该怎么解决？设备着急发货啊， 您别着急，按照我接下来说的方法，您试一下，保证解决您的问题。那么本期内容我们就围绕如何解决触摸屏数据丢失问题进行展开说明，希望大家能熟练掌握触摸屏数据恢复方法，在以后的工作中遇到 此类问题时能快速解决，节省设备停机时间。本期内容主要从以下几个方面讲解，一、硬件准备。二、数据导入。三、画面重装。接下来让我们进入第一章节硬件准备部分。 首先我们要准备一张 s d 存储卡，存储卡容量要小于等于三十二 g， 注意如果超过三十二 g， 则触摸屏有可能无法正常识别，所以购买时一定要注意容量问题。 另外，对于没有 sd 卡槽的笔记本， sd 卡是无法直接安装到电脑上的，所以我们还要另外准备一个读卡器，通过读卡器连接 sd 卡和电脑。以上就是对 sd 存储卡的准备要求，接下来进入第二章节的内容，通过软件导入数据，数据导入需要 使用到触摸屏编辑软件 gtd 三。首先第一步，我们将准备好的 sd 卡插入到电脑上，紧接着需要查看电脑是否成功识别到 sd 卡，我们选中此电脑， 点击鼠标右键选择打开，可以看到 sd 卡在我的电脑中显示是地盘，这个信息很重要，接下来的操作会用到，接着双击打开地盘，确保里面没有其他文件后，就可以通过 gtd 三的三软件往 sd 卡中下载数据了。接下来找到要写入的工程文件， 然后右键选择打开，等待软件完全打开后，选择菜单栏中的通讯选项，然后选择写入到存储卡界面。打开后我们可以看到最上面有两个选项，左边是存储卡写入，右边是不都 s 写入，两者的区别在于 bos 写入的是操作系统，而存储卡写入选项是把工程数据进行写入。为了方便观察，我们选择存储卡写入。大家还记得刚才插入的 sd 卡被识别成了地盘吗？那么写入目标存储卡这一栏就要选成地盘， 只有 t 启动动作选择为安装到指定驱动器后，启动安装目标驱动器选择为内置闪存，这样设置后 sd 卡只用于安装画面。 当然我们也可以选择从存储卡直接启动，这样触摸屏直接使用的是 sd 卡内的数据，缺点就是拔掉 sd 卡后触摸屏就无法显示画面了。本次我们就选择安装到指定驱动器进行演示操作。以上选项设置完毕后，点击储存卡写入 按钮，在弹出的窗口中选择是等待下载完毕 之后选中我的电脑，右键选择打开，然后打开 sd 存储器，确保数据已经写入，如果存在这两个文件，则说明数据写入成功。 第三步，执行画面重装。首先要确保触摸屏处于断电状态，然后安装 sd 卡。翻看触摸屏背面，在背面的右侧有一个 sd 卡字样的标识，标识的下面就是安装 sd 卡的卡槽，接下来我们将 sd 卡安装进去。 最后一步，上电，注意，触摸屏型号为 g t 二三、 g t 二五、 g t 二七系列，需要按住 s 猫动开关的同时上电。触摸屏型号为 g s 二一、 g t 二一、 g t 二五零五 b 系列时，需要按住屏幕右下角的同时上电。由于演示使用的是 g s 二一系列触摸屏，所以我们按住屏幕右下角的同时上电。 当画面中出现正在安装软件包数据提示后，就可以将手松开，此时触摸屏会自动引导安装。整个安装过程大概需要一到两分钟左右， 安装完成后我们就可以看到触摸屏已经能正常显示画面了，后续就可以断电取出 sd 卡了。最后我们总结一下 sd 卡重装画面的过程。 一、准备一张容量在三十二 g 及以下的 sd 存储卡。二、通过触摸屏软件向 sd 卡中导入数据。三、把 sd 存储卡安装到触摸屏上执行画面重装。 以上就是 sd 卡从装触摸屏画面的全部过程，感谢大家的收看，我们下期再见！

大家好，下面我们来学习一下大宁周期的 f a 透明传输功能。 呃，可能以前用过三菱的触摸屏的时候，呃，朋友啊，可能比较了解，可能会使用到啊，因为这个功能确实很非常方便 啊，如果说你用的是其他啊，人机界面，其他的冲击都三零的片这一点的时候，如果说你要在编程的时候，如果说 cpu 只有一个口的话，一个网口啊，嗯，正好被占用， 要没有 usb 卡，要没有成其他的串卡的话，我们如果说来编程的话，必须要把这个网卡要拔掉吗？是吧？嗯，或者是，嗯， pss 在柜子里面啊，我中频是在柜子外面，那我们我们 老师编每次编程的话要把这个打开，这样一个操作啊，要很麻烦。我们三零触摸屏的话和三零 ps 这些连接的时候，我们有一个透明传输功能，我们透明传输功能的话就是就是说我们编程的时候，只要我们中频和 phc 通讯上， 首先我们保证充不停和确实是正常通讯的情况下，我们我们的我们的这些的变成软件，只需要和我们的充屏连接就可以写到我们的 cpu 当中， phc 的 cpu 当中啊，这样呢，使用是非常方便的一个功能， 那么这个功能在我们平时调试的时候经常会用到我们来一起呃，学习一下这个功能怎么实现的啊？首先我们这里是有啊，有一个样机，但是样机的话是一个 gs， 是三零七 s 二幺零七的一个触摸屏，还有一个 qq 零三优绿微的一个 cpu， 我们 cpu 和触摸屏连接是通过一套网进行连接的， 那我们电脑和触摸屏进行的是一个 usb 连接的啊，那我们首先保证我们触摸屏和 pc 一套网通讯是正常的啊，那我们这个平台已经搭建好了，是正常的，我们来看一下我们通过 gx 五二软件怎么实现这个传输，透明，透明传输的一个设置啊， 好，我们现在打开，因为我已经搭载好了一个平台了啊，我们来讲解一下，这个主要是在呃连接啊， prc 这块参数设置这块可能有些 还是不是很了解，如果是新手的话，第一次用我们作品实验这个功能的话，可能要需要看一下啊。首先我们是 计计算机策啊，就计算计策的意思就是我们，呃，这根线查到我们计算机的哪一个口啊？我们是查的就是一口， 也有他的，以后也有朋友他的一套网口选择一套网啊，那我们这里是选择月子闭口上低下，他也可以选择二十二分的月子低，那我们这里计算器是月子闭口 可变成控制器这块的话，我们就是和我们的冲入型面积的啊，那我们选择这个题双击一下，那么双击出来之后有这样一个对话框啊， cpu 的一个模块，或者说是另一个 iphone 的往事配器啊。扯平模式，我们这里是 q 系列的， 还有 l 还有 r， 那我们这里现在目前搭的平台是一个 q 的，那我们这有三种模式啊，那是这三三种模式是什么区别呢？第一种， 总线连接啊，透明传输功能，使用总线连接的透明传输功能是需要怎么样一个连接呢？ 这是需要我们通过我们的触摸屏和我们的 cq 的直线， q 的啊， q 的基板或者是 r 的啊，基板是建了一个总，基本上有一个有根有很扁扁的一根线啊，那个线总线基本上有一个插插口 是和我们正品的一个通知模块，就是总片模块进行连接的时候，我们需要设这种啊，目前使用这种的话不是特别多啊，可能我们用的最多的话，可能下 两种线组结，那么第二种的话可能是通过交替直接连接透明功能，那我们这样的话需要我们对比如是串口的一种方式啊，是二十二口那种方式，和我国和我们的一个。呃， 这么比分三二，如果是埃菲克的话，那么三二就是选择第二种，和我们中频连接的时候，串口和中频连接的时候选第二种。那我们这里的话是通过一套网的单口和我们这个连接， 这边的一个内置一套网卡名片，我这里需要设置一下点的内置一套网，他有一种一套模棒， 如果说你差了一套模块，你就选择一套模块啊，这里做的选择呢是对自己套房口。那我们 ipt 时呢？那我们要知道我们在这边设置的 ipt 值是多少？我们这里是设的是幺九二默认的一个 ipps 啊， 幺九二幺六八，三点三点多，我看一下啊。嗯，先看一下我们的 ipps 确认确认好 我先设一个啊，要不他老是三天 要拔啊。看好这里选择第三行的，选择其他站啊，这个单个 cpu 进行连接就 ok 了。 我们看一下我们的工程，类似于淘网的。类似于淘网的那个二维地址是多少啊？这个确实好，算你三九啊， 把这个改成三点三九。 好，我们连接进行测试来转在点击上，我们这样的话就可以我自己写一个，呃， 嗯，写个写，写一段程序吧啊，写个简单的三个零八幺零 啊，编一，把这个程序写到我们的圈圈当中编写啊，因为我刚才对比设置好了啊，选程序加参数执行， ok， 全部覆盖。 是啊，我们这个程序就写好了，我们可以进行一个解释 啊，已经是强制比较输出的，说明我们这个传输透明功能就完成了。那我们还要再拓展一下啊，就是说如果说我们是通过，嗯， 以插网的方式啊，就是我插到我们的计算机监测，是通过网口和我们触屏连接，插到交通频插交换机上面，那我们需要点开这个测试识别器。指定 ip 地址啊，就是我们的计算机的 ip 地址， 还有我们的账号啊，需要进行设定。那我们这里目前是有必要你需要首先这个，呃，指定这个 设备器啊，就是我们电脑那个设备器 ip 地址，设备器，哎，我电脑 ip 地址还有我们账号，我们账号这个要注意的就是这个账号啊， 账号的话我们啊默认是一，如果说你这些的话也是一的话，这两个重了，那你需要把它改成二啊，保证我们和我们这些或是触摸屏账号不重复 啊，那么第二行的话还是选择交替，通过一套网的透明功能交替的话，我们这里就是计算机测的 ipd， 我们这还需要再售 单号默认就可以了，这个单号还有我们可变成控制器的 q 还是还是？哎，还是以下网啊，或者是其中这三种去选啊。选一种啊，可能还是以下网，但我在这里的话，那这里还是需要 啊，点确定这是计算机册啊，交替的一个咱二维地址， 这个 ip 地址应该是交替的 ip 地址啊。 啊，这里是幺八 啊。最后我们选择了这个。是啊，蛋糕连接，这样的话我们的蛋糕号还有我们的 ipps， 他默认了蛋糕是默认了这里的话我们要设这个，开始已经设了这个，因为我现在没有 这样一个。呃，单姿交换机啊，所以说我们没办法进行测试，如果大家啊是通过这种方式的 通讯的话，我们就按照这种方式进行设置一下，就重新设置就 ok 了啊，那我们的侧面查出功能。嗯，就分享到这里。好，谢谢大家。

上一个视频给大家看了，如何利用一根 usb 线去通过触摸屏读取咱们 fx 三 u 的程序，咱们今天呢给大家展示一下如何利用一根网线 通过咱们三菱的触摸屏去访问咱们 fx 三 u 的程序以及在线监视上载和下载，我们看一下啊，首先呢，你准备一根网线，将你的网线连接到你的触摸屏上，另一端连接到你的电脑上， 这个不不做过多的讲解啊，咱们可以看一下啊，仍然是咱们利用 fx 三 u 圆口的编程线的接口和咱们的触摸屏的四二二以及四八五这个接口去相连，然后进行的 plc 和触摸屏的通讯，咱们可以看一下啊，效果是仍然不变的，仍然是咱们的灯亮， plc 也收得到状态好了，咱们看一下啊， 咱们正常的上传一下，咱为了方便给大家展示啊，咱们一镜到底啊，咱们 大一点，咱们可以看一下啊，我 p o c 呢以及我的触摸屏什么都不进行更改，仍然是这一根网线进行连接，咱们可以看一下，咱们上传一下啊，咱们将咱们的最新的程序上载一下，咱们看看，点击执行，点击试， 咱们可以看到啊，咱们的 plc 的程序可以正常的上传，咱们稍后再看一下，是否可以正常的在线监视以及下载啊，咱们呢在线监视一下， 仍然是咱们触发咱们的按钮，当咱们触摸屏的灯点亮之后，以及咱们 p l c 的灯点亮之后，咱们的程序的状态也是接通的。好了，咱们在线修改一下，然后往里下载一下，咱们试一下，好吧，咱们看一下啊， 咱们呢让咱们的程序执行，接通之后咱们的外点一秒闪烁一下啊，好了，咱们这个程序呢也正常的下载进去了，我们可以看一下。好了，当咱们的按钮接通后， 咱们的灯是一秒接通一次，有需要此连接方式，以及咱们上一个视频当中 usb 穿透 f x 三 u 的连接方式，可以后台私信我。

下面让我们尝试使用 gut， 首先接通电源后， gut 两千就会启动。 通过使用绘图软件，可在 gut 上创建并保存这样的画面，我们就以这个画面为例进行说明。 画面上显示有运行开关、停止开关。运行中指示灯数据一。 本教材中数据一使用的程序是按时为六六六六，误辅时 为三三三三的程序。让我们触摸运行开关来看看。 运行中指示灯会亮灯，数据一处显示六六六六。 如果触摸停止开关， 则运行中指示灯会熄灭，数据一处显示三三三三。 大家不禁要问直， ut 中显示的开关与指示灯是通过怎样的原理来工作的呢？ 接下来我们就来看看他的动作原理。打开控制柜 可以看到有一个与 put 连接的可编程控制器， 前面介绍的开关和指示灯就是通过可编程控制器的程序进行控制的。让我们将开关指示灯和可编程控制器的梯形图程序放到一起来看看。 按下运行开关后，会输入 a 幕零，运行中指示灯歪幺零亮灯， 因为歪幺零会自我保持，所以指示灯会保持亮灯状态。 输入弯幺零后，根据传送指令的木字令，在数据一 d 幺零中会显示六六 六六。 按下停止开关后会输入 m 一， y 幺零会因为长臂触点而熄灭， 而根据 y 幺零的长臂触点 d 幺零中会显示三三三三。 怎么样？ gut 与可编程控制器的程序之间的关系大家明白了吗？ gut 的开关和指示灯是与可编程控制器的程序关联起来使用的， 像这样建立关联的行为称为分配。也就是说， gut 的运行开关中分配了 m 零 分配的 a 幕零、 d 幺零等编号，称为软元件号。 其他的开关和指示灯也分别被进行了分配。由于这些术语会经常用到，所以还请大家记住。

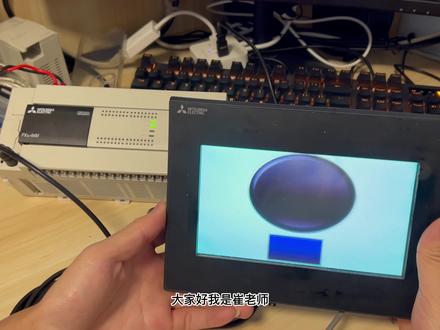

大家好，我是崔老师，咱们之前给大家讲解过如何利用微轮通的触摸屏间接的去上载咱们 fx 的 prc 的程序。咱们今天呢给大家讲一下如何利用咱们三零的触摸屏，通过 usb 数据线 去访问咱们 fx 的 plc 的程序以及修改啊，在线监视等等，让你的触摸屏去释放掉你的元代的一个编程口。 咱们可以看一下啊，咱们的触摸屏和咱们 fx 三 u 只用了一根这个创口的线，其实呢它是一个四二二的接口啊，一个圆头的， 咱们的触摸屏现在和咱们的 prc 是完全通讯上的，咱们可以看一下监视一下，这个灯的指示是外零，咱们看 plc 也是外零。好了，咱们呢 通过咱们这根数据线咱们看一下啊，一根小方口的数据线，也就是咱们触摸屏的编程口，插上之后咱们看一下啊，这个程序呢我已经上载过了，咱们呢一镜到底，我再上载一次，咱们上传一下啊， 咱们选择然后直行，咱们可以看一下啊，看咱们的 prc 的程序已经开始往回读了点，全部是，咱们可以看一下，此过程当中咱们什么数据线也没有更改，仍然是一根数据线啊，在触摸屏上。 好了，咱们监视一下啊，咱们点监视咱们看一下，当我触摸屏上的开关接通之后，咱们的程序也是同步的啊，咱们可以看一下这个位置。 好了，想学习如何通过触摸屏去访问咱们 fx 三优的程序以及上载下载关注我后台私信我即可。

自己做的数据线终于搞好了， 而且还有密码啊。

大家好啊，欢迎收看本期课程啊，上节我们讲了三菱触摸屏的配方功能啊，那么这节呢，我们就实际看一下这个配方功能怎么做的啊，就是从头开始啊，首先我们新建个工程，然后选择触摸屏，我们选择 gs 系列啊，因为这个最常用的。 然后这个 prc 呢，选择 f f 四，其他默认都可以啊，默认默认默认默认啊，默认 进来之后呢，我们想要添加配方啊，我们不能直接说添加个配方显示啊，这只是配方显示啊，他并没有别的作用， 我们正常的应该添加什么呢？在左侧导航栏这里啊，有个配方列表啊，有个配方在这里啊，要添，首先要添加配方啊，因为你不添加啊，他是没办法在内部形成一个输 库的，说白了呢，就是我们先建立一个配方数据库，然后呢在这个数据库中啊，设置相应的地址啊，读取地址什么的一些功能，然后呢才能正式使用配方啊，那么我们双击啊，点击新建， 新建之后啊配方名称呢，比如说我叫产品数据啊，产品数据啊，然后其他默认就可以了。这个驱动器名啊，大家注意啊，这驱动器有的时候啊，你选择呃 呃，标准 id 卡呀，他是因为你没有插卡啊，所以他有的时候插卡的时候他会失败的啊，要内置闪存或者当前驱动器就可以了啊，这两个，但是 有时候可能会失败啊，大家在实际中啊，就是模模拟的时候和触摸屏实际这个可能不太一样啊，所以大家多尝试几 啊。然后这两个呢，有两个触发软件件啊，一个是 m 二十是写入触发软件件啊，一个是 m 三十读取触发软件件啊，然后呢一个记录号软件件，我们比如说选择第六啊，第六 是记录配方号的啊，配方号的啊，这一些就随便设就行了。然后第二页是主要的软件件啊，这是软件件呢，记录数呢？是我们的配方啊，要多少条记录啊？就比如说我有十个，十种产品，那么每种产品的加工工艺都不一样啊，所以呢，我要设置十个 这个记录数啊，十个记录数啊，然后他设置完之后，后边就显示记录的一二三四五六七八九十了，当然这里因为他显示不下五个，所以他会直接从一显示啊，然后软硬件，比如说我们设第五十啊， 第五十这里呢有个软件格式啊，就说你是三十二位还是十六位的啊，比如说我是十六位的，然后点数呢？这个点数指的是啊我连续的地址啊，比如说第五十开始的，连续的五个地址啊，我们都要做配方，那么呢我们就把这 点数改成五，那么他就连续了，这是连续的啊，如果说你想做成非连续的，非连续的，那么快速，这里啊，选择多， 其他值啊，如果一个块啊，那么第五十到第五十四是一个块啊，如果你选择两个块，那么下面呢，你还可以再加一个一百啊，然后点数呢，比如说点数是二啊，点数是二，那么 这是第二个块啊，或者第三个块，你可以加很多啊，加很多啊，这是就是他的点数啊，然后软件注视这里啊，比如说我们加上啊， 第五十呢是呃，十一啊，我就随便加了十十二、十三、十四、 十五、十六 七啊，七个，所以说如果说你的地址连续的，你就一个块就可以了，如果不连续你就多几个块啊，每个点数十一就行了，比如说 第五十，我是一个地址，第一百是一个地址，第一千是一个地址，那么你就快速增加就可以了，然后点数变成一个点啊，非连续，要连续，你就做成一个， 然后记录这里呢，我们可以单独编辑每个记录啊，然后软原件直啊，初始我们都给他设成零二，比如说这个叫产品一啊，产品一 记录二呢叫产品二啊，我都设置成一样啊，产品二啊，记录三呢叫产品三，记录四呢叫产品四， 记录五叫产品五啊，我就剩五个吧，不剩十个了，太多了，还要打字啊，还要打字啊，剩五个啊，剩五个 是五个，然后就一产品一二三四五就好了啊，啊，这样就可以了啊，这样可以，然后呢，我们点击新建配方显示机 一栏表，或者在工具栏右侧点击这个配方显示都可以啊，我们点击这里就可以，然后他就在画面上就生成了啊，大家看生成了， 生成之后呢，因为这里啊他只是调用配方啊，我们还需要在屏幕上显示第五十和到第五十四，就说我们的地址还是在屏幕上显示并且能输入的啊，这地址要能输入能显示的啊，所以呢，我们这里啊，再连续粘贴五五五个地址啊， s 方向一外方向是五哪五个地址啊？这是第五十到五十四，然后一百到一百零一，那我们再粘贴两个，第一百也要数 输入的啊，然后第一百零一啊，这就是我们的地址啊，地址啊，然后我们先 模拟一下，看一下啊，模拟一下，看一下啊，这里没设置 prc 啊，没设置 prc， 设置这个二三二 f f 四，科目四啊，科目四环境设置呢？确定开始模拟 啊？给你们这样大家看啊，现在就有了啊，有了，然后我先把这个数值啊改成一组数啊，五十六，五十八，五十八，比如说第一个我都改成五十八啊，二十五。 然后呢，点击产品一啊，我首先想做配方啊，先要把这组数存到产品一中，因为默认产品一现在都是零二，我们 需要给他存储啊，存储，然后他会提示以下值以被登录覆盖吗？ yes 啊，那么现在产产品一存储的就是刚才我们输入的数了啊，那么产品二我 读取一下啊，读取一下，大家看产品二都是零，三呢也是零，因为我们没有改值一呢，是刚才我存的，然后我们烙的一下，大家看，现在就变成我们刚才改的值了，改的值了啊，然后比如说产品五，那么我再加一个五百啊，五百，给他改成产品五啊，五百 啊，这个值，可能片系中程序有有有写入啊，所以他改不了啊，我改成 这个值啊，那么产品五给他存储一个值啊，存储一个值啊，这是五八九六啊，那么产品四现在都是，呃，那个零啊，都是零，我们读取啊，读取他都是零， 现在呢，他就会把这个零啊都写入到片西的这个地址中啊，然后我们在闹的产品五读取啊，大家看，然后他现在就把产品五的预定好的值读取到产片西中了，读取到所以前两个按钮啊，一个是 唠的靠的，一个 sir， 一个读取，一个写入啊，这俩很重要，后边没啥用啊，一个是删除记录就把当前之清零，一个是重命名啊，重命名，这个现在我在模拟时候 看不出怎么命名了啊，因为这个值咱并不能改啊，并不能改啊，所以这个功能没啥用啊，大家只要用前两个功能就行了啊。最后一个是清零的，所有清零，他把产品名也给清没了 啊，这个就是我们的这个配方的使用方法啊。配方使用方法啊，那大家可以自己练习一下啊，练习一下看一下会读用啊，那今天课就讲这里，谢谢大家。
