链接拆好以后，我们来出放电图，我们来手动出一下格式图层设置，把第十层设为工作，其他的都关闭，我们要换一个中心线，等一下用来 做这个标数用的，在这里选中点，平行于 x 轴打断，再来取消，这里用延长一边延长个十五吧， 这边延长十毫米，选中它对象显示，这个用红的，用虚线。 好，再来格式图层设置，把一百零一层打开，我们就出一个就好了。 启动视图，插入图纸页，这里标准尺寸 a 四第三视角图纸名称，这个叫 a e， 确定插入视图，基本 这里这个太大了，我们缩小点，一比二点五好，放一个测试图， 取消插入图纸，基本这里正等这个 s 二，二点五好关闭。那么 这个，哎，这个有好多这种中心线，是吧？中心线是怎么办呢？在这里可以设置的字图 公共好，在这个地方试图公共常规里面，这个不要带中心线，创建它就不会有这个中心线了。确定好，我们把这个删掉，选中它，再来输入一个， 试图这里二点五好，找到它关闭啊，那么这个就是没有中心线了，那么这个有的有的，我们就删一下。 好，我们来标一下数，双击他这个，我们可以用这个隐藏线，这个也可以大概看一下他这个放电到什么位置的。 好，标数用这个快速尺寸，这里用自动判断，我们先标 ex 轴，在这里螺丝啊，这些都要选一下两个，你要后置零 线型，用这个 c h 那个 用这个吧。好， ok， 好，我们找个地方放，这个是五十三，那么这边 也是 y 轴呢， y 轴是这个跟这里， 这里跟这里，我们前面画那个中间线出来是为了标数用的，那么这里到这里，这个是深度三毫米的。 好，关闭四合窗口，我们这个还要标个 c 角，标个 c 角 插入这里有个文本注视，我们这个是 c 角， 那种 c 一 c 二的啊， c e， 那么指令，指令这个斜角再来一遍 这个样式 放这里，那么这个叫 c 二，还要一一对应，这个就是一个方向，跟这里对应了。好， x y 有了， a 有了，那么这个就可以了。那么这里我们出一个方便的简图， 好，插入视图，基本视图这个用两倍，但是 先回来，这里有两个，我们先隐藏一个，好，隐藏， 然后字图我们再拿到这里，先输入一个这个，把它翻过来， f 八百折 两倍放到这里，这里放一个，那么这边放一个，取消，再来 这里两倍，这个把它翻好一点，看一个三地图翻地，这个童工要标一下数， 那么这个我们用继承就好了， 从这里砌成过来， 要长宽高， 导入 这里的高度，关闭，多余的删掉， 适合窗口，那么这个要全部显示，为什么？因为这里只打一个了，全部显示 好，这个可以，嗯，磨人呢？ 再回来次图， 好，那么这里我们还要写那个什么华为啊，那些东西我就不写了，这个是手动出，手动出实际上是很麻烦的事情， 那么现在我们都用自动了，等一下我来演示一下自动出是怎么出的。

好，我们看一下电极工具，这个电极基准座，现在我们这个这里拆了两个电极出来，要对他进行一个加一个基准。 好，我们就用到这个功能，选取这个要加进去的这个面确定就会弹出这个对话框 啊，这个功能参数就非常多了，我们先来看一下他的控制参数，点击系统工具，系统参数设置里面有个基本设置，这里面电极管理类型，这里有装配管理和成管理两种， 应该大部分人用的都是城管理，城管理用的比较多，装配管理，嗯，用的可能还比较少，这里我们就着重讲 一下装配管理，因为装配管理的话啊，非常强大方便，而且新款软件处理其这个装配的话也比较，嗯，简单啊。我们来看勾取这个装配管理啊，默认是城管理，我们先看一下 这个城管理，城管理和装配管理，主要这里多了一个啊自动装配，现在城管理哈就给他少了个自动装配。 我们先切换到这个装配管理，火候方式的话， 一般都是单边放火花位，双边比较少，这里我们就默认单边就可以了。勾选装配，确定再调用这个精准台， 这个菜单可以看到这里就多了一个自动装配。好，我们来看一下这个对话框，电极名称，这里可以输入，手动输入，然后这是十一 图层，就是电极放置的图层了，放在十一层材质可以选择同化的石墨。自动隐藏就是如果确定之后创建好这种台，这个电极就会自动隐藏，并把这个电解成关闭。 自动装配就是把这个电极装配到我们这个装配导航器里面去，火花间隙就是火花味和这个 电子数量，这里都可以微调，也可以手动输入啊，这里都可以微调这个图层，也可以微调 伊洛瓦家具，这是我们有这个工装家具的话，这里面可以调用啊，我们选取一个家具，要点击一下预览就可以看到这个家具， 这样的可以目测这个家具有没有跟磨人发生干涉。 好，我们先把玉兰取消，继续往下看，方便坐标自动取种， 就是这个，嗯，这个基本做的中心点就是 s y 中心，要不要取整数，取整数的话 方便我们现场人员。这个啊摇数碰数了，如果勾上这个取整之后，这里比如我们要输入一个小数的话，点击更新运来，他就会自动把这个小数啊取舍掉。 如果这里我们需要输入小数的话，就必须把这个放电坐标机动取种，嗯，不勾选更新一栏，这样的话就可以了，就可以有小数的精准台中心， 一般我们都勾选取整，方便我们现场人员啊。摇数控速基准回中心， 这里我们勾上放电坐标进行调整之后，这个机顶台和电极头就不是同心的了，这是偏心的，可能这个 基准边到这边的距离以及这边到这边的距离不是相等的，如果我们要基准台和电击头都同心的话，我们点一下基准会中心，这样子的话两个中心就是重合的了， 这个电极机准编到这个电极头这边的距离都是相等的，这边也是相等的，这就是这样的一个状态，一般我们都勾选这个方面坐标啊自动去整，方便现场操作。 中心点，我们这里可以手动输入，双击输入，或者这里进行一个微调都可以。 现在明显我们去平台跟某人干涉了，我们把这一平面拉高拉高，再加上不干涉 这里，我们调高之后，这个电极头他会自动进行一个拉伸， 还是这样自动拉伸上来是这样的一个状态，然后接近排的长宽也可以微调进行微调， 这里抬高度，这里可以微调或者手动输入，那我们点击更新一栏就会自动加高这个倒角，这种角我们也可以微调，这个倒二落角也可以微调好， 这个上线就是我们这个金针甲的方向了，一般电极基准方向和磨人方向相一致，我们这里 就可以微调啊，选择第四项线就可以跟他相对应了。 下面这些啊信息呢就是会显示在，如果我们勾选之后，就会以属性的形式写到这个地址上面，然后显示在我们放电图纸上面去给现场人员看， 只有出图纸的时候才能体现出来。假如这个电机需要线割，我们的工商线割电机作用这个位置是啊一个擦窗面，我们这里选择擦窗面， 这个信息也是显示在我们这个放电图纸上面的备注信息这里，我们可以手动输入， 假如说我们要啊注意避坑， 这样子了解信息也会显示在我们方面图纸上面，出图的时候方便我们现场人员查看，或者我们可以从后面常用信息这里进行选择，确定就会显示到上面去， 这些信息都可以修改的，后面我们再继续往下讲，还有这个一楼啊，如果我们这里没有的话，可以后台继续进行添加啊，雨后添加，我们后面再继续讲道，点击预览 啊，现在是电机是这样的一个状态，点击确定之后，我们注意看钩上的自动隐藏，等一下电 就会自动隐藏，我们就可以继续做下一个电极，然后勾上的自动装配，他就会出现在我们这个装配打火器里面啊，注意看 现在电极编号是十一，图层是十一，如果我们确定之后再创建下一个电极，这里会自动垒加，这里会变成 a 十二，图层变成十二，好，我们来看一下，点击确定 啊，这又出现了一个循环的操作，继续创建下一个电极头啊，电极基准可以看到这里就多了一个啊，电极名称出现在这里啊，我们把这个也创建出来，确定 好把这个机顶台拉高，现在干涩了， 这里就自动累加变成十二，这里变成十二了啊，我们确定取消把图层 可以看到这里就有两个电极，并且是装配的形式，在里面带上了这个一楼网， 我们也可以单独激活某个电梯来查看，右键有一个 啊，设为显示部件，或者在这个装配的行情里面右键显示 设为显示部件，这样子可以单独查看这个电极， 然后要返回 到呃总图里面，就点击显示复像，这样就可以返回了，双击激活隐藏一个，这样子非常操作非常方便 啊，这样子也可以目测一下干涉 这个就是我们这个 这个便利镜做 这个基本功能就是这样子。

我们看一下定制图，多个电极，一张图纸放电图这个功能，这个呢我们可以把六个电极出在一张放电图上面，这一张图纸标注六个电极的放电数据。我们来看一下这个界面，跟我们单个电极出放电图的时候，界面是类似的， 模号，这里可以输入，他也会自动记忆我们编辑好的模号。部件名就是我们这个 part 名称，部件类型下拉可以选择 这里，选择方法跟我们大概电极一样的，我们就选这个，选择电极要出的电极框，选一下确定部件，我们指定 图纸放正常，这里可以输入使用坐标系， abs 是我们绝对坐标， wcs 工作坐标，创建供电中心线就要跟单个放电图一样的，指定这平面也是指定，随便指定一个平面，确定之后就开始出图， 可以看到他是这样的一个状态，六个电极排满之后，他自动跳到下一张图纸来排这个电极方面数据。 好，我们看一下现在他有，我们这里面有八个电梯，那么他一张电梯一二三四五六，一张电梯出六个电梯的放电数据，那我们看一下 这里，我们稍微微调一下， 这里是放电数据， suiz 和最高点的坐标，我会 这种角材质编辑名称都显示在这里，然后在 a 零一，我们看一下 a 零一位置，大概在这个位置， 然后他这个电极，这个辅食图，纪念点的标注， 还有啊，这个是否也有机动点的标注？ c 角标注，我们这里就看的很清楚了， 要定制这个外形尺寸，这里会标注起来，这里进行信息 都会显示在这里，然后对应的我们这个电极啊，他是从下往上排的，然后对应的图层他显示在这里。制图名称和单个电极制图名称类似的，都是公众参数，都是在这里面进行设置 日期啊，模号名称、类型，弓箭设定，这里多了一个弓箭设定，可以看到他这里 s 方向是分钟，外方向也是分钟，这方向他是底为零， 这里我们勾选的这这个这平面，他这里就标注了一个这平面，这里对应的电机名称对应的位置在这里，这个和单个电机不一样，他有一楼瓦的话，他会把一楼瓦夹口也显示出来， 这个是他的啊，略微有所不同。好，我们再看一下外挂目录，里面有一些控制参数。 好，我们搜索一下多个电机，这里有些控制参数，我们看一下 图纸尺寸啊，对，也是对应的，我们单个定制的，这里的这些尺寸，这是我们这个虚线双击，他这里有尺寸，尺寸修改可以在这里修改。 放电小数点位数就是我们这个啊，取几位小数，在这里设置两 两位或者三位，这一点不用数据啊，就是这个这一套这个数据要不要标注，要不要填写在这里控制 是否标注电极，他不适合基准，基准啊，就是这个这个分钟基准要不要标注，如果选择不标注，这里改成零，那么他就是这样的一个状态，不标注 这个视图也是，如果改成零，他就是不标注，就是这样的一个状态啊，这个就是我们这个控控制参数在这里 这种方式呢，就能啊节省我们这个啊，打印的纸张，一张图纸就可以出六个，方便数据。

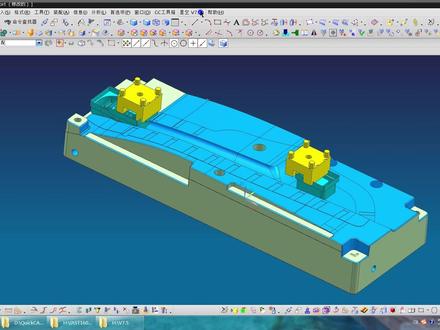

好，我们看一下这个 etm 总图，这个功能啊，类似于我们这个放电图纸，他可以把所有的电极 一些基本信息出在一张图纸上面，供我们放电人员检查这些电机以及这个啊放电也没漏加工和大概加工位置，我们来看一下 这个界面和我们单个出单个放电筒的时候界面差不多，我们选择电机框，选 选择部件，确定这里也是绝对坐标和加工坐标，出放电图都可以标志外形尺寸和放置等轴啊，测试图确定 好，我们来看一下，这里就会把电极名称以及材料啊，还有这个出工中工、精工数量都标示出来。 电机总数我们看一下，这里就大概标示了他的位置啊，电机名称，注意这个放电总图，他是没有放电数据的啊，没有这个放电坐标的，他只是供我们参考一下这些啊，电机信息以及放电位置， 还有这个盲人分钟类型这些信息，然后这个控制参数，在我们这个性能 工具系统参数设置里面有一些控制参数。我们来看一下放电整图， 然后这个视图位置大小这里可以调整，和我们这个单缸电极出放电图的时候参数调整类似的，是否标注啊，平面这些数值，如果这个磨人他有这些平面的话，他会把这些平面都标示出来， 标是放在位置就是这个坐标，那这里位置是否标注，然后下面就是这些啊， 标注这个，呃，平面数据，这个平面要大于这个数值，他才会标标示这个平面出来，等一下我们看一下效果， 标注文字以及这个大小啊，都可以在这里调整表国表格超过多少行自动换行，就是我们这里电极如果数量很多，他这里标满，标到三十六个电池之后自动换到这边空白地方，继续往下标。 好，我们这里两个，一个选四，一个选否，我们看一下 这个实际效果， 这边一到八 可以看到这里就多了 这些最深度，他把这些所有平面数据都标示出来，也可以供我们放电人员就是检测这些数据，或者我们底拿不到数，可以从这些面拿数。 然后这个电机标注名称标注也没有了，注意看一下这些对比，这里数据没有了，然后这里多了数据， 这个是能放电枕头的这个功能。

我们继续看电极工具名称显示，我们来看一下啊，把它切换到，我们切换到这个静态线框，看一下这个功能， 点击这个功能之后，这个电极信息就会显示在上面，然后火花味也显示出来，这样的话就方便我们检查这个啊，电极名称以及火花味 啊，这个刚我们排排版。好的，我们也可以对比一下这些排版信息是否正确啊？这都可以检查 今天呢数量，一个火候位数量名称都在上面， 这个就是我们这个，我们再点一下这个功能，他就会取消显示了。

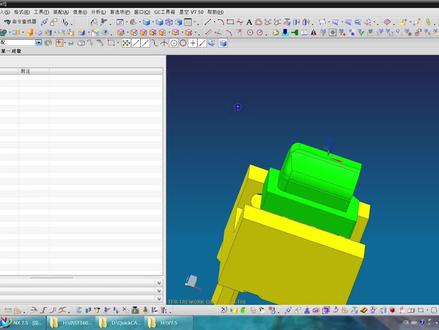

好，我们继续看一下电极自动编程这模板里面的操作，一些修改啊，假如这个电极我们来看一下， 我们用了等高角度和曲面角度来控制这个啊道路来加工这个电机，但是这个等高角度和曲面角度这个角度默认角度在哪里修改呢？我们可以 可以就是修改他这个里面啊默认的这个模板， 这模板在我们这个外挂目录里面啊，前面已经讲过了很多了，七点五， 我们现在是游泳 ug 七点五的版本，然后我们就找到这个等高角度，这样 我们是不啊直接找不到这个操作的，我们还是要打开里面的这个对应的后台配置文件这个里面来对应这个操作，等高角度 整个角度对应的是这个操作。好，我们再看模板里面， 好，他是这个里面对应的是这个操作， 我们可以打开看点一下这个扳手，进去编辑这个操作，这里角度弹莫言声四十五度， 假如我把这个的角度设置为啊更平缓一些，那么我们就可以修改这个默认参数，这里可以把它改成三十度 确定或者进刀方式， 连接方式，这里也可以修改使用传递方法，这些都可以修改 啊，默认都是可以在这里面改好不开刀，这样的话修改完我们再保存一下， 这样子，下次我们再调用这个操作的时候，就会按照我们模板改好的这些参数来啊编这个编辑了， 如果你们觉得我们初始模板这些参数啊不是很合理，像这些这些参数往复我要跟随周边这些参数 改了之后，我想每一个后面每一个都默认这个操作啊，这个操作默认都是刚刚我修改的参数，就可以在我们这个模板里面进行修改。 然后这个模板里面啊，这个操作类型里面的操作进刀方式啊，以及这个切消费切割参数都可以在里面修改，修改完成保存就可以了。 但是我们这个余量的话啊，是自动编程自动控制的，这里面就不需要修改，工厂我们可以改一下。 还有这个净给的话也是净给，他是自动调用我们这个刀具库里面的净给参数。现在刀具库有的参数啊，像这个转 数进刀进给横越切身把刀号这些有的像素他就自动读取这个刀就扣里面。但是我们这个操作如果没有的里里面没有的， 我们看一下，像这个快进第一进单步执行这些没有刀具库里面没有的参数，他就自动读取我们啊模板里面的参数，还有我们要设置，要设置这个快进， 这里设置为事先我们调用了这个角度啊，这个等高角度这个操作之后 敬给他，首先会读取我们这个啊刀具库里面的参数，因为刀具库里面没有的，像这个会计没有的，他自动摸 就是四千是这样的一个关系。他这里先啊先读取到我们这个方案，因为我们方案这里修改了保存之后的禁给，他先读取这这个禁给，如果我们换了一把刀之后 啊换了这个把刀，他就自动读取我们刀具库的里面的参数，是这样的一个一一对应的关系 啊，这个是我们这个模板的一些啊，修改别的操作也是同样的修改的。

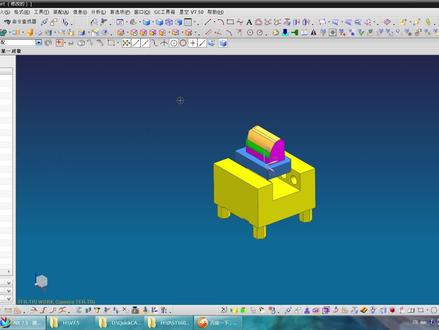

好，我们继续看加工工具电极自动编程，这个是非常重要的一个功能， 点击这个功能之后弹出这个对话框，我们看一下啊，这个图里面有一个电极，电极还带这个伊洛瓦家具的，虽然说他带上了这个伊洛瓦家具，但是这个伊洛瓦并不影响我们这个啊程序的计算。 我们来看一下这个窗口信息，电机材质和火候位，在我们创建这个电机精品台的时候，这个信息就已经被定义好了，如果有信息的话，这里会自动夺取的到。假如我们把这个电机信息属性删除掉 啊，现在他没有火花味的，我们再来运行自动编程看一下，他就会有相应的提示提示我们这个啊没读取到这个电子属性信息，火花味就 啊为设置为默认火花微间隙确定，这里就会啊自动默认，就因为我们的电解没有属性，他就给读取不到，但是我们可以手动勾选和激活输入这些火花微信息，这里可以手动输入。 如果有这个提示，我们可以用定义电信信息把火候位啊定义完整确定，这样运行，我们自动编程就会没有这个提示了，现在没有这个提示。 好，我们继续往下看部件类型，这里有单个调料板料和这个部件，这里可以根据实际情况进行选择，当前只有一个电极，他就默认为单个电极， 假如我们这个像这个是个调料电机的话，我们点击自动编程， 他就会自动默认为调料电极，这里就默认为调料。如果是板料的话，我们就可以选择板料部件，不需要放火花味，我们选择部件之后，火花味就不可激，不不激活，处于不可用的状态。 好，返回继续看。机床类型，这里有常规和高速机，然后这个对应的就是我们这个吊用的刀具库里面的系统工具刀库管理，他吊用的就是我们这里面的参数了啊，我们具体来看一下， 先看这个电机材质，这里有个铜电机，选择铜的话，他就自动调用铜电 道具，这里面的参数选择石墨，他就吊用石墨电极刀具，这里面的参数好，我们看同常规，对应的就是我们带普通的普字字样的这些啊。刀具参数，他吊用的就是这几列了， 这几类参数就是对应的我们这个常规啊。机床高速机的话，对应的就是我们带高质质量的这个这几类参数就是高速机是这样的一个对应关系。 好，我们继续往下看。电极类型分普通电极和股位电极，如果选股位 电极的话，他开出的余量就相对于普通电极要多一些，避免这个苦味电极开出变形。 火花方式这里有四种，我们来看一下片刀，就是 xy 方向有火花味，这一方向就是高度方向没有火花味， 骗到负 j 和这个负余量， xyj 三个方向都有火花味。然后片体啊，我们激活片体，注意看这里这个选项，激活片体的时候，后面这里使用片体方火化方式使自动片体， 这里可以勾选处于激活的状态。好，我们把它勾选上，勾选的时候就会自动根据我们这里设定的火候位外挂，自动对他进行一个啊缩体进行编程，如果不勾选火候位 也属于不可用的状态，那么他就不会对他进行活跃放置，或者我们在运行自动编程之前已经把这个体活跃放好了，我们就不需要骗体的时候就可以不勾选这个啊。自动骗体 具体选择哪一种方式可以根据自己的实际情况进行选择 啊。相对来说自动片体这种方式放黄位是啊，比较准确的，但是他也有一定的局限性啊，局局限性 就是比如片体失败或者片体的时候也可能会导致一些特征的消失啊。假如这个阿露脚很小，我们这里火候位是零点二，假如这个阿露脚小一，零点二一片体一片的话，可能这个阿露脚就没有了。 负余量和片刀这两种用的最多，片刀的话对于我们这一方向不需要回位的时候可以用这种方式啊，这个可以根据我们实际情况进行选择。 mcs 这个就是我们加工坐标以哪个以哪里为啊？基准 abs 就是以绝对坐标为加工坐标系进行，变成 wcs 就是工作作为系，底部就是啊，顶部就是以电极顶部为啊，工作作为系啊，为加工作为系进行，变成底部就是电极的底面了。定制 就是创建一个坐标系，为加工坐标系进行啊，变成我以这个点为加工坐标系确定，这样的话坐标系就落在这里了。 接准保护余量主要是针对我们这个等高以及这个曲面角度啊，等高以及曲面加工，避免刀具触碰到我们这个基准面， 这时候我们就可以设置一个基准保护余量来保护基准，这个基准面开出测余量和抵余量，就是开出的时候这个开出的余量可以在这里手中输入。 再往右看，这里面是个方案列表，自动智能方案，就是根据电极形状自动啊判断这些方案。 后面是一些普通方案啊，我们点取一个普通方案，点取方案的时候，下面这些 方案列表会跟着变化，然后右边会显示这个方案所适用的这种电极的预览图啊，很明显我们这个电极就可以选择等角加曲角这种交通方案 啊，这里显示的是方案名称啊，我们再往右看，保存当前加工方案数据。假如我这里换了一把十二毫米的刀，开出 换十二毫米的刀光刀， 这样我点击保存，那么下次我再再用这个方案的时候，刀具就会变成十二毫米的。保存 啊，再点回来可以看到道具就变成十二毫米的，另存为新的加工方案啊，刚刚我从十毫米改成了十二毫米，我不想影响这个啊，当前这个方案我就可以把它另存为并，存为一个新的加工方案。一十二毫米 勾选这个保存当前零件作为预览图，就是这个，这个弓箭就会图片就会显示在这个预览图里面。确定 好下次运行该功能是生效重新运行这个电梯自动编程 下拉可以看到这里多了一个十二啊，这个方案重命名加工方案，可以对他进行 重新命名，点击确定好命名成功删除加工方案，我可以把这个方案删除掉。其他一些比较不常用多余的方案，我也想把它删掉，这样就可以了。 电极这个刻字设置好，我们先选择这个方案 啊，我勾选一个进攻，先把这个刀路涮出来，我来看一下效果， 现在道路在计算，可以看到这个伊拉瓦并没有对这个计算道路产生任何影响 啊。接上完成，用时十五秒，我们进入加工环境，全部展开最后一个刻字的操作， 那我们来看一下这个刻字操作， 刻字设置，这个刻字的操作参设置参数就在这里面进行控制了，这里可以选择刻字的这个字体大小，以及这个宽高笔和字中心到电梯边缘的距离。 好，我们来看一下这个怎么理解的，文本大小就是这个字体的大小了，字中心编距距离两毫米，就是字体的中心到这个电极边缘 这条边的距离啊，现在文本大小是两毫米，这个字的高度是两毫米，那么他字的中心到字的边缘的距离就是一个毫米， 字的中心到电极边的距离是两毫米，那么字的边缘到电极的这个边缘就是一个毫米的。二减一就是一毫米吗？他是这样的一个理解的一个关系， 这个刻字的位置是以定级这个边为啊，参考的好，我们再往下看，刻字包含火花味啊，就是后面的火花味信息 这个代码啊，我们这里也可以设置，默认的是 fs 和这个 r， 假如我们需要把它代码改成啊，进攻我们改成这个 j， 出宫改成 c， 那么刻出来就是这个 j 带上华为的啊，默认的是 fs 和 r。 确定这是刻字的控制参数， 片体放置成设置，我们先把这个程序删掉，这字体也删掉。 好，我们这里选择片体，这时候片体放置的层这里就可以设置了。假如我片体精工放在第一层，中工放在第十层，书工放在二十层，确定 好我们片体来看一下这个效果，这个片体 注意看，点击确定， 将他的自动把电极复制一个到到第一层，然后对他偏置一个负零点零七五的划位，然后进行编程。编完精工之后要把本体复制到第二十层，然后重新编程，放好划位 好，图层也放好， 编完之后他又自动的把本体层显示为工作图层显示出来，这样的话我们直接就可以进行后处理出程序了。 好，我们来看一下，打开第一层双击，可以看到这里就放置了一个火花味，七条半，这个是精工，再看出工双击啊，一个负零点二的火花味，你把本体也放出来， 摆正一下，调成线框，可以看到这里有一个啊片体的动作在里面了，我们量一下这个距离，零点二刚好是出风， 这是自动片体的这个放置图层 啊，买了三张继续看。 测量，就是我们要对电机进行一些啊 参数测量了电极大小，量一下几何属性，就是分析电极这些几何属性，这里可以选择以绝对坐标或工作坐标为参考 啊，点击一下，点击一下他就会自动分析角度分析，点击他就会分析和这种的夹角以及这个半径，直径，这些信息都会显示出来。 继续往右看，自动做过切检查，就是我们在计算确定计算道路的同时对他进行一个过切检查，完成后自动保存，这是我们道路算完成之后对这个图档进行保存。 带刀库啊，无刀库就是带刀库的话，就是所有操作都放在一个程序组里面，可以后处理出去，成为一个换刀的程序，我们撤销一下啊，就是这样的，就是带刀库的所有操作都放在一个程序组里面， 不带刀库就是不同的刀具，像这样不同的刀具，这三把的一样，这个不一样，不一样他就会以不同的刀具啊分成不同的程序组。 主名这里啊选择自动的话，就会自动根据你们这个电机名称进行啊，这些命名输入的话，就是手动可以输入一个啊，程序 名称自动设置下刀点开出的时候，这里可以选择，这里会自动 创建一个啊，下到点来控制我们这个道路的整洁美观和高效。 这个主要是针对我们这个单个电极和调料电极的时候啊，用的单个电极的话，我们就可以啊勾选创建那个下到点调料电极，我们让它自动判断下到点就可以了， 我们先把这个删除掉， 隐藏未选项，下面就是操作方案，我们把它这个隐藏未选项去掉，下面这些没激活的方案，他就会显示出来，这样我们就可以 你点取某一个需要的操作，就增加了一个操作生成，就是对应的是这里假如这个操作我需要创建出来，但是我不想他生成这个啊，道具路径就可以不勾选这个操作， 这里可以批量选择啊，是这样的一个状态。好，我们来看一下，这里我们选择配到负责这里，输入一个 a， 设置下导点，选择不带刀库，注意观察和杠杠的区别。 好，我们计算一个就可以了，点击确定， 现在计算道路非常方便，我们只是耐心等待几呃几十秒就可以了 啊，十四秒，现在他就自动分组了，我们刚刚输入的电程序名称是 a， 那么他就是 a， 然后分组，你看这相同的刀具放在一个里面，这三个也是相同的，他就放在一个里面，这样子分开一个程序组，由下到点 这里，他就自动创建了一个下刀扁的里面，来控制我们这个啊，下刀进刀的位置， 我们再看一下这个生成，我们先把它删除掉， 然后这个开出的道路，我想让他创建，但我不想让他生存出来啊。我们注意看这两个操作， 可以看到 开出的操作我是没勾选的，那么他刀路虽然创建出来了，但是他并没有生成这个操作，刀具入境后面就生成了 他是这样的一个应用，然后我们可以手中生成一下，这样就可以了。 好，删除掉，继续看 编辑几何体，假如我们需要编辑指定这个部件和毛坯，可以就会用到这个功能了，把这个删掉。假如我们这个电极啊下料下的比较大，这里是五个毫米， 这边比较宽，假如开了十毫米这么宽，那么我想以这个为毛坯来计算道路啊。我们先把它隐藏， 点击自动编程，再点击这个编辑几何题附件， 要选取他会自动选取我们这个电极，我们也可以重新选一下，选这个电极毛坯。好，我们先全部显示出来，选择几合体点这个刚刚创建的这个方块，确定确定好，我们点取这个功能 上一个，我们看看效果就好了， 点击确定， 现在他就自动以这个方块为毛坯来计算道路。 好，我们打开看到显示毛坯，它就显示这个啊，刚刚我们创建的方块园毛坯了， 还是这样的一个操作。 好，继续往下看， 然后这个下刀量对应的也是我们这些刀具刀具库里面的参数了，这里是铜刀具，那么就铜 常规就是这个普通机，那么道具对应了十啊，这一把， 那么切下布局，他就是零点三，净给率就是三千。但是这样的一个对应关系，这里我们也可以修改，比如修改一下零点五 啊，自动智能方案啊，这里改不了，我们选一个普通方案十二啊，现在开始这把刀 切削深度零点三啊，这里是零点二，因为我们这里可以修改一下，然后保存，保存过之后这里切削深度就不一定和刀具库对应了。如果我们要同步刀具库的话，我们可以重新选择一下这把刀具 啊，他就变成零点三了，可以看到加我们这个换成零点五保存一下， 我再选一下十二的 保存啊，这应该要重启这个 自动变成才能生效啊。我们来看一下选择重新选择十二的啊，他变成零点五，这里就变成零点五， 我们可以输入保存，保存之后啊，这里就跟道具后就不对应了，如果要同步的话，记得要重新选择道具，是这样的一个宽细。 好，我们继续看右边这个自定义颜色分析，就是我们可以对他进行一个颜色自定义加工，然后点击 激活他，假如这个黄色的面，我要对他用啊盘面的方式来加工，陡峭的面我要 绿色的面我用等高操作来做，这时候我们可以啊选面来继承这种颜色啊，颜色确定下次使用时，剩下就我们要重启这个自动编程， 我们激活这个功能之后，或者我们啊先退出去，把这些颜色先定义好，把这面着色 啊，我选别的面别的颜色吧，把这个抖非抖翘面定义成这个 啊绿色，然后等高面我选红色 这样子，绿色的面我用盘面，红色的面我用等高啊，我们看一下，我就按照这个设定的颜色对他进行加工， 在运行自动编程，进入里面既定颜色分析，这里有个计程面选择，这里也计程面选择，确定好重启生效啊，我们再重启一下这个自动编程界面。 好，这时候啊我们再来看选择等脚。 好，我们换一个方式，这里我们选择等高混合，等高混合我们这里都不选面，选面加工 好，我们点击确定，让他系上道路 贴上去了，我们可以具体看一下效果。 好，我们主要看等高，可以看到这里就不用，我们在重新进行选面，他就自动根据颜面的颜色来进行判断，这些加工面 是这样的一个状态。 好，我们三球垫，我们来看一下对比效果， 把这个激活 勾选啊重启这个自动编程，这时候他就会重新对立面进行颜色分析了，我们再来看一下 刚刚的等高混合和这个曲面加工， 可以看到整个混合的话，如果我们不定义这个颜色的话，他就会是这样的一个状态，他只只选择了这些陡下的面，这个直升面他是不会选上的。这个曲面加工也是啊，现在他是 相同的，他判断的这个曲面和刚刚我们所定义的是颜色是一样的，然后这个区别就看得出来了，就是不定颜色和自动判断啊，他是有点区别。如果我们要自定义的话，就可以用到我们这个 界面颜色分析这个功能在里面定义啊，这个就是自动编程的这些界面的一些基本参数。

啊，大家好，那么今天这节课呢，我们是要教大家如何来修改他这个星空外挂啊，出图这个模板 啊，那么我们呢先以这个啊复制一个出来，然后呢啊来教大家怎么样来操作这个东西啊， 那么我们之前呢出的图可以看得到啊，这里有图纸，但是呢他这个图纸里边呢，呃，这个名字 没有修改，然后呢这个，呃，公司名没有修改，那么我们如何去修改呢？他这里是有个模板的啊，有模板啊，我们可以先把这个呢来删掉哈，之前的我们先把 删掉。好，那么呢你看哈，我们在这边呢，你要修改这个信息系统工具，那么我们现在要修改的就是他出图这个制图人员的啊 名称，那么这里有个系统参数，设置好，我们点一下，然后这里有个其他设置添加编程人员，你看那默认的是张公跟王公啊，那么我们把这里改一下啊，改完了以后呢，这里点一下，保存 好，擦掉就可以了，点确定好，这样就可以了，那么我们来试一试这样行不行？他有没有修改过来，对不对？ 电极图纸分成，那么我们用用这个选择电极哈，我就选择，呃，出一个 个，出这一个的，确定，然后呢这个选择弓箭，我们选择这个磨人啊，点确定他就自动的在投影这个了。 好，投影完了以后，这里制图为什么还是脏工呢？那么我们这里明明是修改了的哈， 修改了的，为什么这里那个制图人员还没有更改过来，那么我们需要注意的一点哈，需要注意的一点，让我们这里已经改过来，但是这里并并没有变，对吧？我们需要注意点，就是说他这个设置的 这个修改设置仅仅是针对于我们没有拆的之前，没有拆电 之前，那么因为我们这个电机已经是定义好的，已经就是拆好的了，那么他这个信息呢？是已经植入到我们这个呃电机里边来了，所以说呢，他你现在去修改，后面去修改就没有用了，那么没有用呢？我又想把这个修改过来，那么怎么办 啊？那么我们就需要在这个外观里面来重新定义他的这个呃，嗯，电极了。当然呢，如果说你是啊，比如说你，你修改完了以后，你再拆这个电极，那么就不存在这种情况了，因为我们是没 没有修改之前，然后就把这个电极拆好了，所以说来他这里没有变更过来，我们到这个电极工具里边呢，然后呢定义电极信息，你点一下，然后呢你可以看得到啊，去让你 重新定义电机，那你要定义哪些，你就选哪些就可以了，是吧？你选哪些？然后你看他这里有个拆电机，这里名字已经变更过来了，是吧？因为我们刚才已经修改了，然后就变更过来，你点确定以后他这个信息的就， 呃植入到我们的这个电机信息里面，他这个属性就指定了啊，你点确定就可以了， 他就会，他这就在内部的给你指定他这个属性了啊，这样就可以了，那么我们稍后再来啊，试一下他的一个结果就可以了。 好，这样就可以了，可以了，以后呢，我们再来出这个图纸啊，放电图，然后呢选择电极，我们 选一个嘛，就这样比较快一点，然后弓箭选这个啊，确定 好，你看这里是不是已经变更过来了，已经没有问题了，对不对？那么这个修改啊，公司名称，那么如何去修改呢？修改如公司名称， 那么我们打开这个文件夹，找到我们的外挂安装目录，我们是安装在第一盘的，对不对？找到安装目录， 然后呢找到这一个这外挂的安装目录，打开它，双击打开，然后呢再找到这个图纸啊，然后呢我们往下拖，拖到这个一 d e， d m 二啊点， ok， 那么这里呢就可以定义我们的图框信息了，那么来我们这里某某有限公司，比如说啊， 好，那么你根据你自己的情况来说就可以了哈，好， 这里可以拖动一下啊，那么如果说你觉得这个字体大了是吧，可以去修改一下的，这些都可以修改啊，大家用过这个字图的话都应该不陌生哈，四点五， 我们改的啊，你看是不是改改小了，对吧？好，改完了以后呢，你要记得要保存一下啊，保存一下啊，那么我们再把这个图纸删掉，我们重新再来投影就可以了， 那么这个图框的话，我们不需要再去重新定义了哈，不像电极，你要重新定义啊，我们的，因为他这个图框是后面在调的，不存在说预设置 啊，选择弓箭，确定啊，你看他这里途观已经变更过来了哈， 看到没有，因为他先把图框给你掉掉进来了啊，你看这里是不是就可以了啊？我们这个呢图框以及我们的 这个字图名字都修改好了，这就是啊，他的一个方法，那么有的呢，可能需要修改完了要重启电脑之类的，大家可以去，如果说这里你这样子修改了以后还没有变更，那么你重启电脑再试一下，那肯定是没有问题的啊。 今天呢，我们就讲到这里，谢谢大家。

我们看一下电源制图电极，被料单电极拆完之后，我们就要用这个功能来对进行进行电极，进行备料框选电极确定啊，可以看到这里有易漏瓦，我们框选框选把易漏瓦也选上来，这个不影响我们开料 模号，我们这里可以手动输入，或者在我们这个电子工具初始画模号，这里可以设置模号， st 幺六零四零客户这里可以下拉选择， 或者这里可以可以输入， 确定之后在我们这个文件目录里面会产生这个储存模号和客户名称的，这个文件在运行的功能就会自动读取模号， 更新定理尺寸和下列尺寸，这个功能主要用在我们这个 做基准台的时候啊，给我们做一下这个基准台，给我们做基准台，因为这个面我们手动啊自动拉伸求和求和不了的时候，我们就要用到这个功能了， 我们就要用到这个更新电力尺寸和下列尺寸，如果电机我们是手动求和的这个急准台和急准头手动求和的，如果我们不勾选这个更新下来尺寸，可能会被料会出错， 还有这是我们修改了啊，这个我们删除掉，修改了这个电极啊，高度手动修改的，这是装配模式，我们双击这个电极， 然后我们把这个电极加高了十个毫米，就是我们开料， 如果不勾选这个更新尺寸和下列尺寸，那么我们刚刚增加了十个毫米开料，他就不会把十毫米加上去，这样呢导致我们开料会啊，少开了十毫米，这个电极就不够高了，我们勾上这个功能就能把这个问题解决掉。 好，我们继续往下看，先激活框，选一下要开到的电梯 材料类型，这个绿色的是我们这个铜电机，这边是我们这个呃石磨电机， 如果点取铜电机，他就会只会对铜材质的电机进行开料，同样的石磨电机就对 石墨店进行备料，两者皆是，就是石墨和同同时开料。表单类型，这里有图纸页和一效格式的，然后图纸页放在哪一层？这里可以设置导出线割电极啊，我们来定义一下这个电极，假如这个电极我们需要线割， 那么我们在背料的同时勾上这个导出线格电极，这里可以下拉选择格式， 确定之后，他就自动在我们的目录里面产生一个啊一 s 杠 t 的文件，这个文件就是我们要限购的电机路径，这里可以预览选择。我们先看一下图纸页， 确定之后，这里就会有两张图纸，一张是什么？ 一张是铜，然后这个图纸模板在我们这个外挂路径里面啊，这个是我们这个制图的配料单，修改公司抬头直接可以在里面双击修改，改完保存就可以了， 其他这些信息是修改不了的，如果我们要修改定义这些信息的话，我们可以用这个一笑表达， 可以用这一效格式的。好，我们来看一下，确定之后他就会自动生成一个一效格式的表单。 好，我们来看一下，这里就有 啊，这是石墨，然后这里有两页，第一页是铜，第二页是石墨电极， 这个模板也在我们这个模板文件夹里面。这个啊加料单，然后修改公司抬头，注意这两页都要修改，修改完保存就可以了。 好，我们来看一下，这里有模号、材质和这些，呃，插电及总数、重量、供电名称、下来尺寸这些信息都在里面， 这样我们就可以直接啊发给我们那个采购啊，去备料就可以了，然后打印预览一下，就是效，预览效果。 好，我们继续看。 如果我们一套模具啊，有多个零件，前模后模都是分开拆练级的，我们就用到这个零件列表，这个可以把不同的部件放在一起开料。 好，我们看一下这个添加零件，就可以添加不同的啊零件进来，假如我有不同的模号要一起开料好，就可以添加零件进来， 这样的话他就打开这个零件了，然后我们点击添加电极，把这个电极选项确定，这里就会把电极添加进来，这样我们确定之后开料就会把我们电极列表里面有的电极都一起备料。 删除零件就是我们点击某一个零件，点击删除这个零件就可以删除掉，删除电极也是选中某一个电极，点击删除就可以去除这个电极了。 好，这个要单我们关，先关掉，我们点击确定之后， 他就会生成被盗单 啊，这里就多了这个零零四零这套模具的这个电机，它是这样的一个应用。 好，这个就是我们这个电机被盗单，单个开料和多零件一起开料都可以。

好，我们继续看这个电极备料单的一些控制参数，我们先出一个备料单， 好，备案出好了，我们看一下外挂里面这个 d、 a、 t、 a 这些控制参数，我们查找一下备料单， 我们来看一下这背料单贴控制参数， 我们找这些井号的这些空间参数。石墨电极啊，这石墨材质的这个计算重量 是按体积还是按重量，这里可以设置，一般石墨我们都按体积来算，如果需要按重量来算的话，这个参数可以来啊修改，这里改成一保存就可以了。 好，下面这些控制参数，我们来看一下， 模号对应的是这个啊，参数这个前面这个是代表第几列，第二个是代表第几行，我们看到这个就是 c， 二对应的是这个位置， 这里一是输出，零是不输出，那么模号就输出在这里，客户不输出。电极设置啊，电极设计输出在这里。工件名称 起始行，从第五行开始排这个电极， 第一页结束行。好，我们看一下，到三十七行就结束，然后继续就出第二页，如果超出三十七个电极，就自动自动排到第二页去。 好，我们继续看 序号列，就是这个序号 输出在 d 列，下列尺寸在 c 列这里， 长宽高啊在尺寸这里，然后这个长宽高它可以 分开分开来输出啊，等一下我们来看一下一楼网名称啊，这里就是不输出电子作用，不输出净尺寸列，就是这个净尺寸 总数，所以呢是这一列精工、中工、初工备注啊，在这里。好，我们来看一下这个一笑表格的这个啊，料单的自定义，我们先打开这个料单， 我们来看一下，假如我需要增加一个客户栏啊，这里我插入一列，这里输入客户， 那么在这里来，我输出一个客户，然后下列尺寸啊，净尺寸我不要输出啊，这里我不要，然后下列尺寸，我让他显示为长宽高这种形式，那我在这里先插入一列 长 宽高， 然后把它调整一下， 这样子我们再打印预览一下， 现在是这样 的一个状态返回 啊，我们再用铜的也是插入一列， 再插入一行客户 啊，这里我们稍微修改一下，把这个合并一下。 材质我们看一下，这里是显示的是什么 啊？把这个缩小 总数量啊，这里还有应该还有个总重量啊，这两行就是空多的，我们把它合并一下， 这里也合并一下。 好，假如我们要定制成这个样子，我们来看一下这些参数， 先找到这个客户，客户我们输出在 啊 c 三这个位置改成一电池设置不变，然后弓箭名称 这里就下拉了一行，我们从把它改改下去一行，然后起始行，就从第六行开始，一行结束三十七，这个可以不动 总重量， 我们看下这个重量设置在控制在哪里。 蒙号一行结束 好序列号， 电机名称，而下列尺寸，我们这里就把它屏蔽 啊。下料长在 d c 列， 再改改成一宽在低列，这里在低列， 高度在我们这个一这个位置。 好，我们把这个表格调整好， 净尺寸这个我们不用输出 重量或体积，在这里备注栏。好，这样参数就定义为 完了，我们保存一下，然后重量这里我们把它 这行复制上去， 然后把这行删除，先保存一下，我们出一下备料单，看一下这个实际效果， 那我们就选同这种格式看一下 啊，客户就输出在这里了。磨号啊，我们看一下磨号的 c 二 啊，这个我们已经把它合并掉了，我们先把它拆开啊，修改我们模板， 好，保存一下， 我们来看一下，对一下哪里不对啊？然后这些数量位置，输出位置就不对了，我们来看一下 总数量， 总数量现在变成 f， 精工是 g， 中宫是 h， 初宫是 i， 总重量就变成 j 了，备注就变成 k。 好，修改完我们再保存， 然后这个总重量这个函数啊，函数就不对了，这里是 j 五到 j 三十七，那我们把这个函数 这边 啊，这个 k g 显示不出来啊，我们把这个行业先拆开， 把这两个合并一下 总重量，我们说是在 g g 行列 啊，这里没有控制参数，我们直接在这里输入一个函数就可以了，公式 求求和求后，我们选择这一列到三十八列。好，这样就可以了， 然后我们再看一下啊，先保存一下，然后再看一下这个，现在下面来到三十八列了，我们看一下 啊，一页结束。行，那我们这里可以改成三十八，保存一下，修改好，我们先可以啊，预览一下， 这里有个打印预览，然后看到这里还有个签名，还有这些东西我们看一下，在我们这个 开始啊，页眉和页角编辑，我们像我们这个自定义页角可以看到这里有个 签名啊，我们把这个签名稍微改一下这里，然后我们要增加一个主管签名，我们这个经理签名确定，我们再打印预览一下 啊，这里就增加了两个，然后这里感觉还有点空间，我们可以再增加，可以再增加，估计还可以增加两行左右 啊，我们再加到四十这里啊先选一个格式，格子，我们用一下格格式刷， 谢谢 啊，撤销一下， 好，增加到四十行，这里改成四十。保存一下，这里也保存一下。 现在是这个状态 啊，这个虚线就是我们打印的大页面大小，我们稍微可以把它调整铺满一下 啊，现在是大概是这个状态， 总数量 f 五啊，这个函数我们要修改一下，我们 求和求到这个四十这里来，总重量这个函数我们看一下也是改到四十。 好，保存一下，我们再来重新出单， 保存，重新出一下备料单 确定。 好，现在我们就完成了这个自定义，总重量，总数量， 客户名称、中介名称啊，这些都有了。电极设置啊设计我们看一下这个参数怎么没显示？ 这里没有控制参数，我们直接就可以输入 居中一下。 oh， 保存一下，这样就完成了我们这个，嗯，备料单的这个自定义，这个备料单的自定义要我们要有一定的这个预效的这个啊基础才能完成这个啊自定义了。

我们来看一下电极工具五位加强 啊，这里我们拆了一个啊。股位，这里我们可以对他进行一个加强，增加这个股位的强度，不然加工的时候可能会容易变形啊。这里加个加强的形状有矩形和圆形，我们看矩形 举行这个放他长度宽度都可以啊。微调或者输入 这里的二路脚也可以啊。输入或者啊，这里有一条，我们输入个三点五更新预览，就得到这样的一个效果。自动挡二脚就是这里 你要不要倒 r 角自动延伸至 r 角处啊，这里就是可以。看到这里就干涩了，我们把这个勾上这个自动把它延伸出来。 这里方向啊，可以选择这个自动判断，或者我们选择这个面的方向，或者根据我们这个啊工作坐标系来判断都可以啊。我们看一下圆形，圆形这里是这样的一个状态，这个直径可以微调 二角也可以输入啊，这里还可以增加这个啊，这个圆台的这个把我脚这样的方便这个把。呃，股位如果太高的话，增加这个斜度的话，就 不容易刮蹭到我们这个刀的侧地，因为刀我们刀刃啊，可能不是很长嘛。这里有就有一个保姆角的出现， 额外延伸距离，这也可以输入啊，我们输入一号，你看一下这里就会啊，也多延伸出来一个毫米， 这里我们默认零就可以了。确定这种是常规的这种啊， 股位像这样，如果是斜股位的话，我们加强可能就可能会有问题，那像这样可能就不行。这样我们可以把它稍微 修整一下啊，都面前修剪， 先把这个底面修整好，我们再来加强。 这里选变法像就可以了。虽然这个加强有点歪，但是也不影响我们这个加工效果啊。方形不行，我们选圆形， 角度取消好，就是这样的一个效果。 就注意我们这些呃异形的话就稍微把它 先修剪好。这个洁面尽量垂直于这个啊股位的这个方向，这样得到的结果会比较好，这样子比较漂亮。 这就是我们股位加强这个应用。

好，我们看一下这些电极已经排条排好了，那我们看一下怎么对它进行。嗯，备料和导出这些调料， 我们看一下定制图，调料电机备料单这个功能已经高度集成，把这些啊开料和导出都坐在一个窗口上面啊，我们来看一下这个功能怎么用的。 调料名称这里我们可以输入啊，每一条电极啊，进行一个命名，或者使用这个电极名称，比如这条电极有多个电极， 那么名称不一样的，我们就可以使用这些每个电解的名称来对他进行命名，这样子的话可能这个名称就会有点长，可能背料单上面显示不全啊，一般我们用这个调到名称就可以了。 添加调料，点击这功能，我们就可以框选这个调料，框选完之后，我们点击确定后，点击鼠标中间选择下一条，可以看到选完一条之后，他会自动创建出来这个毛坯，在这里确定， 确定，确定好，选择完之后，我们点击取消，这样调料就添加进来了。编辑，我们选择一个调料，然后点击编辑，就可以对他的下料水顺以及数量啊进行一个编辑，还有编辑名称都可以。 好，我们增加一条数量就变更过来了，删除就对应的删除这个调料。创建毛坯块，就是我们这个毛坯 块，这样创建出来。好，我们不创建毛坯块，继续添加调料，这样的话这个毛坯就不会显示出来了， 就是这样的一个状态。然后我们选上这些调料，右键有一个批量更改数量，假如我们要多个电极啊，多个调料要追加这个数量，可以这样修改，批量修改数量。 右键这里还有一个导出啊，我们可以选择单个导出，这样导出导出之后这里就会有一个 啊调料倒出在这里面来，倒出之后这个柱吸也是可以带过来的，方便我们检查这个活 lv 以及这个电竞名称 啊。我们继续看模号啊，就是我们这里设置过模号的话，他会自动读取 创建料单时导出调料，就是我们创建一下或者创建制图下料单的时候，会把这些所有的调料都同步导出去，而且导出格式这里也可以选择 倒出的时候，嗯，创建好的这个毛配料要不要一起倒出， 这里可以选择 导出这个毛坯的话就可以啊，让我们比较直观的看到这个 啊，电极开料的大小，这里单个导出就跟我们右键这个导出是一样的，我们选中一个电极，然后点击单个导出的时候，他就会自动导出这个调料，导出的同时他会把这个电极 把这个调料自动摆正，他跟柱膝是一起的啊，自动摆正为这个四面分成对顶为零。这个状态 退出时保留毛坯块啊，就是我点击取消之后，这个毛坯啊依然保留在这个里面， 现在是这样的一个状态，我们重新点击这个功能 啊，现在我们先把这个毛配换删除掉， 我们就啊把刚刚打出来的也删除， 再来操作一下添加调料 啊，我们添加两个看看。确定啊，一个是石墨，一个是口红， 其实我们这里应该啊这个材质应该是定义错了，应该都是石墨材。对啊，都是铜才对， 这里应该都是铜材质， 然后我们这个调料的话，我们要编辑某一个电极的话，如果我们用电音电极信息他会相同，电极都会选上的，这时候我们用这个 查询编辑电信息，先选上这个电梯，再点这个功能确定，然后这里材质修改为同， 这里修改为同 好，现在材质我们更改回来了，我们再看一下， 继续添加调料， 再选第二条，确定 取消啊，我们来看一下创建的这个料单，我们创建一下这个制图看一下，先看一下制图啊，我们这个创建料单时导出电极，我们就先不勾选， 可以看到现在料啊，这个制图料单是这样的一个状状态， 我们返回建模，我们来导出一下这个一笑下拉单 弹出让我们啊放置一个位置，默认的话就是我们这个部件所在的目录，点击保存 啊，我们看一下这里就料单就啊 就完成了，由电景名称这里我们看一下 电极名称，那就按照我们这个调料 这个电极名称显示在我们备注栏里面。 好，我们再看，现在我们调料已经倒出去过了， 我这里点击取消，退出这个界面之后，我们再点击这个功能的话，他会自动记忆我们上一次已经定义过的这个调料信息， 这里我们就可以直接啊显示在里面进行修改或者编辑。 这个是我们这个调料电机备料段，在我们家系统工具系统枪声设置里面有一些关于他的设置，我们备料的这个铜的密度这里可以设置 密度，这个单个电极和调料是共用的，还有这个配料保留的位置， 现在我们这个毛配料 多余的毛配料我们是把它创建在底部还是在顶部，这里可以设置现在是底为零，可以看到底为零的时候，他们多余 毛配料就会创建在这个电极的底部，如果我们选择顶部的话，电极加工的时候以底为零的时候，多余的毛配料他就会创建在我们这个毛配顶部啊，电极的顶部 摆出，呃，摆正电极他的导出的同时对电极进行摆正，摆正的方向这里可以选择导出是这片制， 只要我们这个电极是啊，顶为零的时候，我们需要把加工坐标往上移一点，避免我们这个顶面加工不到的时候，可以用到这个这片制功能啊，这里我们按照零就可以了，我们看一下顶为零的时候 啊，我们选择顶威力的时候，配料创建在这个电极的顶部，看一下是什么效果。 好，我们再添加两个调料确定再添加一条确定取消。 可以看到现在配料都创建在我们这个电极的顶部，这是在底部，这个是电极加工的时候以顶为零，这个是以底为零的这种状态， 如果我们边调料要以我们这里背料尺寸这个毛坯作为这个毛料来加工电极就可以同步把这个毛坯一起打出，编程的时候直接选这个作为毛坯就可以了 啊，我们在使用电机名称啊，来作为调料名称来再添加两个调料看一下， 再添加两条，确定再取消。可以看到现在电极名称这里他在以这个电极的名称啊作为这个调料名称显示在这里，我们再出一下废料单 啊，先把这个关闭，替换 现在这个调料，这里 现在这个呃很大，我们把它适合窗口，窗口啊选上，选这个单元，表格 对齐，这里有一个缩小字体自动填充，可以看到这里调料名称就是单个电解的名称， 这个是我们定义的调料名称，然后这个下落单在我们这个外观目录里面， 这个模板肯定夹，然后有个调料，然后这个是我们这个调料单的这个制图模板，这个是一笑模板 啊，公司抬头，这里可以修改。刚刚可以看到我们这个啊，让它自动适合一下这个表格，我们可以调料名称可以选择一下右键， 这里有个右键单元格设置啊对齐，这里有一个缩小字 填充啊，确定一下电极名称，这里也是 用这个字体缩小来自动铺满这个啊，表格啊，我们保存一下，按模板就修改完成了。 好，我们再来看一下啊，这里也是石墨材质证明我们这个定义定义信息的时候啊，可能定义错了 啊，我们来看一下啊，我们同步打出调料，看一下效果，这个调料我们删除掉， 现在我们把配料一起打出去 替换一下，这里大概预览到他这个呃，导出摆正的这个步骤啊，调料单出完了，可以看到这里已经自动适合这个窗口啊，适合我们这个表格， 然后这里也是自动适合了，然后看一下这里调料他就全部都倒出来在这里了，我们打开看一下 黑料他也保存啊，也找出来了，而且它自动根据我们这个啊毛配料来摆正这个 以配料为参考来摆正我们这个电机 这种配料是在底部的 啊，这个就是我们这个调料电机配料单啊，需要注意的是，我们用这个调料电机配料单导出我们这个调料，这样子的话，调料上面才会有我们这个 调料电解的信息，我们隐藏掉， 选择私信 可以看到下面这里就是调料电极的信息，这是调料名称，这是调料的啊下料尺寸，这是调料的 啊，十字尺寸，这是数量，只有我们用这个调料电器备料单 导出我们这个调料的时候，才会有这个调料信息，然后我们编程啊，自动编程出程序单的时候才会显示我们这个背料尺寸， 如果我们是用的这个电机排条，这里导出为单个零件，如果从这里导出去的话，他是没有我们这个 啊这些调料属性的，这是要注意的，没有调料属性的时候，他可能就会随机 抓取一个电极来填写他这个废料尺寸，可能就填写到这个尺寸的，这样程序单上面显示的这个电极尺寸就不是这个调料尺寸，而是单个电极的调料，单个电极的这个电极尺寸的可能就会给现场教程会啊，就，就是 啊，混淆找不到这个调料，这是我们需要注意的调料电极，一定要用我们这个调料电极配料单来导出这个电极， 就不要用这个排量电极这个功能来打出 啊，这个是我们这个调料电机背料单。

星空拆电机应用方法？大家好，我是上学教育的追梦老师。好，今天我们来看一下这个弓箭啊，像这个槽加工不到位，应该怎么去拆电机？ 那么我们这里的可以用这个星空外挂里面的这个功能创建方块，然后呢我们这里的直接不用剪啊，选择这个区域就可以了。 嗯，然后呢确定，然后再用我们这个星空报告里面的电机工具的基准座啊，用这个面确定 好，这样他就会生成一个面出来啊，一个基准做出来，那么这个这个基准面的这个具体的要设置一下啊，两毫米高是吧？有一个间歇啊，别碰到我们的弓箭呢， 好，大概一毫米也可以，然后点确定，那么这样的话呢，我们这一个电机就完成了，那么下面多余的删掉。

大家好啊，今天啊，我们来讲一下这个铜坐标是旋转电极，就是这个电极啊，通过旋转去打两个地方，但是呢旋转之后啊，他的坐标 是不变的，他的中心坐标是不变的，我们来看一下这个图档啊，这是我邮机拆电机这个教程里面的一个图档。好吧，然后我们来看这两个电机头是吧， 这两个电极头呢，他这个经位啊，靠的非常的近啊，如果说你拆成一个的话，说实话你不好做啊，根本就怎么说呢？做不了，只有零点四是吧，你没这么小的刀去做这么深。 然后这个呢，如果说是一个新手朋友啊，他可能会干嘛拆成两个，这边一个，这边一个是吧？两个电极啊，也不算错吧，就是怎么说呢，这个有点浪费料是吧，如果说你做了个一两年对吧，你可能啊会想到通过选 就怎么样把这个电极头旋转过来是吧，这边打一下，然后再旋转过来，打这边就只有一个什么一个电极，那这样的话会省料是吧？啊，有些公司呢，他的要求啊，非常的严格，如果说碰到像类似于这种电极头呢 啊，他会干嘛？他会要求你不但要旋转而且是什么？要同坐标旋转，同坐标旋转有什么好处呢？他就是旋转的这个坐标呀，两个坐标吗？是吧，打两个位置，他的中心是不变的，他是两个一样的，什么中心点坐标，懂我意思吧，那这个怎么搞呢？ 这个我们啊，我直接就搞吧。好吧，那首先我们要干嘛？第一个他的旋转旋转什么旋转坐标啊？就是第一个点第啊快捷键，呃，两点之间吧，我们在这个里 两两个点之间啊，借一个什么中心点是吧？五十啊，这个要输，输对了，然后点确定，然后我们把这个把这个点击头啊旋转过去选择他，是吧？这边角度直接向 这边，我们选择这个点，对吧？然后，嗯，选复制啊，不要选移动，你看一下移动的话，他这个点就变掉了，看到没有是吧？所所以呢？我们选复制啊，然后复制完之后呢？这边我们看一下啊，你能求和就求一下和，是吧？把它退换过来， 然后干嘛求一下和啊，然后干嘛？我们建一下什么基建台是吧？然后建好了之后， 呃，这个就这样吧啊，然后建好了之后我们会发现啊，他这个点坐标干嘛消失，消失了是吧？但是没关系啊，我们还可以再建一下， 再把它溅出来，是吧？然后之后干嘛我们把这个电极头啊割开来？我是用的这个星空外刮里面的这个啊，自动分割啊，把它割开来之后呢？我们把这个电极头啊移动到我们这个，哎，六小时了吗？那没关系啊，我们这个在干嘛？再溅一下， 对吧？我们把它全部显示出来，连这个基准台加上这个我们的个中心点，这个是我们建坐标的。建这个基准台的中心点嘛？是吧？一起移动到我们建的这个旋转的这个点上面来，懂我意思吧？ 这边选择什么点到点，然后这边出发点，我们选择啊，这个这个都可以啊，然后我们从这个点出发，然后移动到什么这个点上来，这个时候我们点移动就可以，可以了啊？ 要点复制了，然后应用一下，然后就好了啊，这个时候呢，这边啊是有两个点的，你要需要什么选一下啊，点一下删掉一个点，然后这个呢也把它删掉，好吧？然后我们全部显示把它什么求和，对吧？这肯定要求和，对吧？ 然后这个是什么？一个位置的放电，对吧？我们还需要什么旋转放电的，好吧，然后呢我们干嘛再把它旋转一下， 这边改成角度，然后我们对象呢选择这个跟这个，然后角度 z 型这个死量啊，是 z 项是吧？这个点呢我们就选择我们的这个什么中心点就可以了，然后复制应用一下 啊，我们来看是不是说我们这两个电极看到没有，是吧？两个电极吧，他是不是共用的一个点，一个中心点是吧？然后我们隐藏他 来看一下这个对不对？没什么问题吧，对吧？来我们显示出来，再隐藏一个， 再隐藏一个他，是吧？这是左边的，没有问题吧？所以呢当你图纸出出来之后啊，他是共用的一个电极打两个地方通过旋转，而且呢他这个中心点啊只有一个坐标，这样呢可以省去一步什么呢？让我们的放电来源啊，去输坐标 啊，你输多了总会出错，是吧？你少输一次呢，肯定就少少少一次这个出错的 机会，对吧？那这个呢？呃怎么说呢啊，正常来说啊，我们很少会用到啊，除非一些比较大的这一些厂啊，他的要求呢，确实来说呢稍微严格一点啊，有时候偶尔呢会用到这个东西 啊，有些东西啊你可能不知道，但是呢用起来要用到的时候呢，你就会发现，哎呀，这个怎么怎么搞啊？是吧？不会是吧？可以没有啊？可以不用，但必须要会，是吧？这个。
