0-5v和0-10v模拟量怎么换算

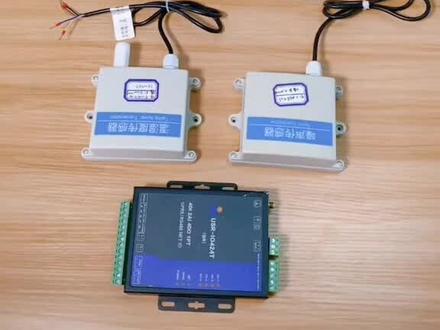

给大家讲一下模拟量，模拟量是物理信号，常用于零到五伏，零到十伏，四到二十毫安。我手里的呢是一个零到十伏输出的温湿度刷杆器，每一个参数呢都对于一根信号输出线，它的两成呢是负四十五到一百一十五摄氏度以及零到百分之百的湿度， 所以就是零壶对应负四五摄氏度以及百分之零的湿度，十壶对应一百一十五摄氏度以及百分之百的湿度，区间的温度可以通过换算得到，就像五壶输出对应三十五摄氏度。下面我们来实际检测一下。首先给传染器供电，然后拿出万用表测量一下温度信号输出线和 gmd 之间的电压是多少， 可以看到低压值是四点一四伏，然后根据温度计办公室测量一下现在的温度值是多少， 当前的温度值是二十一点二四摄氏度，当然也可以搭配 ito 的设备，直接采集某一辆数据，实现远程显示。

来吧啊今天换了裙子，我觉得今天应该能讲好啊，你们应该能也能够听懂啊。好，我们今天来讲模拟的 模拟量是这个 prc 里边啊，不管是哪一款 prc 啊，都是极其重要的一个环节啊，非常常用啊，常用的不能再常用了啊，他跟开关量一样的常用，基本上各个场合都 他啊，那么什么叫模拟量？那么你要学这个知识的话要跟开关量相对而言 就是他的对头是谁两个概念对比的选开关我们以前讲过的不是零就是一，没有什么零点五这一说，是吧？就这两个数，不是零就是一有电或者没电啊，这个没电就是有电，就这两种可能， 但是模拟量就不一样，比如说，哎，你说这个人的这个脾气好坏可以这样衡量，也许将来可能会发明这样的一种仪器啊，来衡量你这个人脾气好不好，立马可以检测出来， 或者衡量一下你这个人品怎么样，对吧？当然咱们在工业上目前不可能啊，那么在工业上经常见到的就是这种，哎，压力 或者测温度或者测一些湿度啊，或者说一些这个 流量啊，像流量记者一些啊等等这个类型的他就不存在这种零一的一说，对不对？不再是这种概念了啊，就是你说这个压力他有一个范围啊，在这个范围内他不会说有还是没有， 哎，当然有没有也可以啊，有压力没压力也可以啊，但是我们一般说这个压力是一个数值在某一个范围内变化，这样我们的温度也是啊，你不能说他没温度了对吧？没温度这个词不太好听，对吧？我们只能说这温度高了还是温度低了啊？在某一个范围之内， 这种叫做连续变化，就是他不会跳。 呃，就是这种的，就这种水线式的啊，连续变化式的不？不像这种断杆的啊，就这种啊，零一这种是翘边式的，这就是模拟量，这就是开关量。那么咱以前刚开始接触 prc 的时候就给大家说了啊，就是一开始降 prc， 一开始讲 prc 都给大家说了，我们 prc 只有输入和输出，对吧？这个 prc 在身上 只有这个输入点和这个输出点，对不对？爱和 q 啊， 我写上面还是下面，这个是相对而言的啊，咱们先不特定哪一个偏心啊，就是有输入信号和输出信号，这种呢，就是要么有电，要么没电，这个也是要么有电，要么没电，这种都叫开关量。那么由 可以看出来，这个 prc 他自身并没有处理模拟量的能力，对吧？这个是不是可以确定 plc 自身并没有，但是他没有，我们可以在后面加一个扩展模块啊，扩展模块就他自身这个 cto 目前没有啊，我们可以加一些扩展模块，比如说 a i 或者是 a o， a 是模拟量的意思，可以在这写一下啊。二是输入，那就是模拟量输入， a 是模拟量欧式输出，模拟量输出，加一些类似这种的模块，也可能是这两个模块混在一起，就是既有输入又有输出，比如说我现在店，我现在后边的这个啊，我现在后面加的这个股市啊， 这个叫 am。 零三这个模块就具备这个能力，他叫是三个模拟量输入，然后一个 三路模拟两路啊，写错了，两路模拟量输入，一路模拟量输出，这种模块 就说加上这个模块以后就可以把他的信号给我们 prc， 他就可以处理模拟量了，就模拟这个 prc 自身是没有的，能理解吧？就是我需要加入外围的模块，那我们外围这个模块起个什么样的作用呢？ 你这他是不是不行啊？是的，就是不行啊，虽然你看你现在这个有些 ps， 比如说幺二零零的，他自身这个 ps 上带了这个模拟量这个输入或者输出，那么这个原理其实跟他也是一样的啊，你可以认为他只是集中了他 身上而已，你也可以认为他跟外面夹的模块的性质是一样的啊，一样的特点就是就 cpu 本身是没有处理模拟量的这个能力的啊，好，那我们看一下，跟现场联系起来啊， 比如说我现场要测这个，测这个压力吧。假如我现场要测压力啊，你是不是得买东西，对吧？比如说测人的体重，我们可以买个体重计，对吧？哎，假如你要测现场的这个气压呀，啊， 你得买这个压力变速器，对吧？假如我需要有一个压力变速器， 压力变声器，我们可以这类型的啊，我们通通也可以认为是一种传感器， 这些测信号的啊，我们可以给他总归为一个类别，都叫传感器啊，压力传感器、温度传感器，这个流量计啊，测流量了，等等啊， 那我这个信号，我现在这个东西能不能直接给 prc 呢？比如这个测量设备，不能啊，那我们给谁呢？给我们的模拟量模块， 现在这个信号是要现场测过来的啊，测过来的，那我们就叫模拟量输入啊，这个压力本身就叫，你可以认为就叫模拟量信号啊，那这个就叫模拟量输入，这个给这个模块 ai， 然后这个模块再给 prt， 是这样的一个递进的关系啊，做出来压力通过压力变速器，然后给模拟量模块，模拟量模块给 prc， 他们之间他为什么能传达 他，然后 prc 里边又得到了一个什么样的数值，这是我们所关心的啊。这个原理如果你不懂，那么接下来咱们有一个模拟量转换库，你调出来以后，你即便是会填也可能不懂啊，所以说知道这个原理还是很重要的啊。 啊，大家先不要说话啊，那我们就现在给大家讲一下这个原理啊， 比如说我这个压力是零到五十啊， 零到五十，那这个压力变动器测出来的时候，就在这个范围内，他会把这个零到五十的一个信号变成一个电压或者电流信号，这个大家都做过现场这个电工 维修啊，应该都知道啊，这些变成一个电压或者电流，假如说我写个电压啊，假如说是零到十伏的一个电压信号， 他也可以是电流啊，也可以是电流，假如是电压啊，那么这个电压信号 传递给了通过我们的这个模拟量模块啊，传递给 plc， plc 里边你如果把程序敲进去，他应该看到一个什么样的东西呢？他并不是看到了一个零到十伏这之间的一个电压，他看不见十伏啊，看不见，那么他看到的是一个数值， 这个数值呢是零到二七六四八这样范围内的一个数，也就是我们通过这样的一个转换，这个模拟量模块啊，咱们的这个 a i 模块就起个这样的作用， 就是把你现场的压力值变成电压信号，这个电压信号呢，再通过这个模拟量模块传送给 prc， 在 prc 里边看到一个数值， 也就是说当你现场的值达到五十的时候，那么这个电压信号刚好达到十伏，在 psc 里面你用眼可以一眼看到他的值，现在是二七六四八，能理解吧？那这说来说去呢，我们最终并不要这个电压，这个电压呢，只是一个中间的 相当一个中间人，对吧？就是他两个没法直接连起来，没办法直接连起来啊，连不起来，他们两个不能拉手啊，必须通过他才可以。那我们这个呢，就可以可以认为是中间的一个模拟量性 号啊，可以这样叫，有的人直接把这些叫现场的模拟量信号也可以啊，是这样，他这个才是真正的啊，中间的这个模拟量信号，就是他可以转成电压信号，也可以转成电流信号。 那我们如果不管中间这个电压信号啊，他是个中间值，那我们抛开他，我们之间，我们知道中间经过了这样一个转换啊，可以抛开他，那就看零到五十对应的零到二七六四八，没问题吧？ 所以说你在这上面看到了零到五十之间的一个压力，对应 prc 里边是零到二七六四八，这阵没有问题吧？ 那你说我现场的这个各种各样的信号啊，压力也好，温度也好，这个温度当然比较特殊啊，我温度一会再另说啊， 各种各样的，这个外界需要测量的信号，然后我转成什么样的电压信号才合适呢？是， 呃，能不能转成二百二啊，三十六啊等等，这个乱七八糟的是吧？那不行，我们有规定啊，这个信号也不是你你想转成多少就是多少的，我们基本上全国啊，包括这个，可能全世界都有一个这样的一个标准啊，那这个标准是什么呢？我们来看一下。这个标准 不是说你想变成什么就变成什么啊，标准就是刚才让大家截的那个图啊，一种叫做标准电压，一种叫做标准电流， 这个不同的 plc 还不一样啊，这个所以说你每一个 plc 都要去记， 就是每一个厂家他都不一样，这就是对应的一个比例啊，对应一个比例标准点有这个，就刚才大家看那个啊，我还有必要在这写吗？对，三零的是有个三万二啊，三零的跟咱们这个不太一样啊， 然后看看啊，觉得这个数刚才大家都截图了吧， 他分为这个单极性，还有这个双极性等等啊，比较复杂一点，我觉得我没有必要在黑板上都给大家写上啊，我就写一部分，好吧，我就写一部分啊，我就写个零到十幅啊这种，然后还有零到五幅， 他都对应是零到二七六四八啊，那个双急性的我就不写了啊，双急性的六， 还有那个标准电流，标准电流是零到二十毫安和四到二十毫安， 他分别对应的是零到二七六四八，然后这个是五五三，零到二七六四八， 就是这样的一个对应关系啊，这样的一个对应关系。那至于说你这个电压或者电流对应外接的那个压力值，或者变频器的频率啊等等，那个我们根据现场的这个传感器在说啊，啊，到这有有没有问题？ 我们现在讲的是 stmat 啊，我跟他说不能说每一款 prt 都不一样吧，但是很多都不一样啊， 不要去记那个三万二了啊，他不管是对应多少也好，都是一个对应关系啊，这个并没有说呃，谁对谁错啊，就是一个对应关系，就像这个各国之间的这个钱啊， 你的一百块钱跟人家的一百块钱不一样而已啊，不一样，但是人家在人家那边也是呃，有人家的价值啊，就是对应的关系不一样啊，哼， 我们先光讲 spa 啊，其他的不讲啊，我知道有一个三万二的啊，这个这个地方有没有问题？就是标准电压和标准电流就是在 这个范围内的，对我们 spmat 来讲都是可以的，只要你这个传感器可以传给我这样的信号， 当然我也可以输出这样的信号啊，就是我如果这个信号是过来给 plc 的，那我们就叫模拟量输入， 如果说我现场哎，然后我需要一个这样的信号出来去控制谁，呃，控制谁，比如说控制一，这个控制一台变频器，我需要通过模拟量来调节变频器的频率， 那么这就叫模拟量输出，能理解吧？这是两个概念啊，一个模拟量输入，一个模拟量输出，就是我既能接受外界的这个电压或者电流信号，我也能送出来电压和电流信号， 所以说就分模拟量输入模块和模拟量输出模块啊两种。咱们学的时候呢，也是学这两种啊。 嗯， 那我们现在就给大家这个看一看，一个最经典的那个公式啊，来我们看看。 嗯， 这个啊 好，大家把这个图截一下啊，把这个图截一下。 这个这个图我估计也只有我们正顶才有啊，你翻遍这个全国的各个书上都不会这样写。

我们打开 f x 二 n 杠二 a d 的手册，首先看它的输入特性，我们输入的电压是零到十伏，转换的数字量是零到四千， 零伏电压的时候，对应的数字量它是零，那么当我们的电压十伏的时候，它对应的数字量就会是四千， 那么你的电压五伏就是在中间的位置，他对应的数字量就是四千的一半，那就是两千， 所以 plc 读取回来数据就是两千。输入电压是五伏， 那么它的计算式就是用五伏除以十伏，然后等于 这里的是未知数， x x 除以四千。 十伏的电压对应的数字量是四千，那么五伏对应的数字量是 x x， 算出来的值它就是两千， 那么你这里的电压如果不是五伏，就可以用这一个公式来 计算，这边的转换量是四到二十毫安，输入电流的时候他的转换数值也是零到四千。 那么关于 f x 二 n 杠二 a d 这块模拟量模块，它更详细的使用方法和案例。在我们前面的视频 三菱 plc 进阶一模拟量编程里面有二十七个视频，就已经有 f x 二 n 杠二 a d 非常详细的讲解。二 d 三 a 指 它支持的模块只有下面三种， f x 零 n 杠三 a f s 二 n 杠二 a d f x 二 n 杠二 d a 只有这三种模块可以使用 rd 三 a 指令和 wr 三 a。 wr 三 a 指令，它是输出指令， 它对应的模块是 f x 二 n 杠二 d a 输出的指令对应的是这个模块， d a 是数字量，转换成模拟量就是输出。二 d a 是读取模块，它对应的指令是 r d 三 a 可以使用的模块只有这三种， 其他模块是不能使用这两个指令。如果你的 plc 不支持这两条指令，还可以使用 from 和 two 指令来编写这三个模块的程序。

好了，今天讲一个模拟量的问题啊，就是咱们一说模拟量一般有一个叫精度的问题，就是多少多少米克，什么意思呢？咱们模拟量有个最关键的环节，就是转换 plc 模拟量通道 a i 读进来的是模拟量零到十伏，对不对？嗯，把它转换成零到二七六四八，这个过程呢叫魔术转换。那我们可以用一个坐标来表示，坐标的 s 轴是输入， y 轴是输出。那在模拟量通道做了什么事呢？他把一个输入零到十伏 变成什么了？二七六四八，二七六四八，对不对啊？模拟量很多，咱们知道是自动变的，这个就叫模拟量转数字量，对不对？数 数字量也可以叫离散量啊，叫魔术转换。好，他转换的过程呢？是直线吗？不是 啊，这个不是直线啊，如果是直线的话，在模拟料任何一个点在竖着料都能找到对应点，对不对？嗯， 那其实咱不是的，因为模拟量零到十分是连续变化，零辅导衣服之间有无数个点，而数字量呢，是离散量的，是零一二三，零和一之间没有连续了啊，是这么一块。 那这个和我们刚才这个多少多少位有什么关系呢？好比如说我转换的时候，如果是一位的话，代表什么意思呢？把这个模拟量 转成数字量的时候呢？转的是一倍，这个位置的是二减值，这里边只有零和一，对不对？嗯，好，那只有零和一两种状态，零和一。啊？ 啊，这样呢，你就是把什么呢？把零到十伏变成数字量零到一，那这个曲线什么样的？曲线？应该是这样的，五伏以下是零，五伏以上是一， 精度够不够？精度非常非常低。嗯，是这样的吧。好，那如果精，如果这个位数是两位呢？那就是两位，对不对？对，两位呢？能装几个数啊？四个，四个数，二十二平方吧。嗯，对吧，他能把这个变成什么呢？变成零一二 三，能做四个数这样的呢？这个台阶是不是就多了几个台阶啊？比如说零一 二三，把它平均分成四份，对吧？台阶是这样，台阶理解吗？啊，看到没有？位数和精度有关系了吧？有啊， 位数是越多，这个台阶就越多呀，因为当两倍转换肯定是用不了了，太不精确了，怎么办？十倍 二是十四方，他转换来的数是多少呢？一零二三啊，就是零到一零二三，台阶是不是就多了？对， 非常密， 对吧？嗯，对，这理解了吗？嗯嗯，精度是不是越多，你转换的精度精确度就越高啊？对对对啊，那这样的话呢，这一个数代表几伏？是数，一二得四。别告诉他这个微信号是不是讲了就告你算这东西了。嗯， 算一下，那就是把十除上零二十五，给他分成一零二四等份，一份那个电压是不是？对啊，这是精，能理解了吗？

今天就让你一分钟学会模拟量采集，希望能点赞收藏，一定会帮到你，真的学不会的话，你过来找我，我亲自来教你。 咱们就是用这样的中文编程来做模拟量的采集，也就是做 ad 转换程序呢，就是这一句，这就代表着把 a 五关键的模拟输入信号转变成了数字信号， 这数值呢是零到幺零二三，对应的电压就是零到五伏，所以就能把输入的模拟信号的不同电压用数字量表现出来。 如果做成声控电路、温控电路、光控电路都是一样的，都是模拟量的采集。当然还有一个重要的应用，四至二十毫安的电流信号也可以转化成电压信号来处理，都是一样的简单。是不是都是干货，你学会了没有？ 如果你还是不懂的话，我可以给你做一个示范。比如啊，我现在手里拿的是一个光敏传感器，当我的手遮挡住它的时候，它的数值相对应的会发生变化，就是把模拟量转化成了数字量，有了这个数值呢，就可以进行应用了。 比如光照值小于七百的时候，我们让蜂鸣器打开发出声音 程序呢，也是非常简单，如果这边的模拟信号输入值小于七百的话，我们就让十二管角输出为高电瓶，打开蜂鸣器， 否则呢，则输出为低电瓶，蜂鸣器关闭。这里的蜂鸣器呢，你也可以换成继电器来控制灯光，就可以做成一个天黑自动开灯，天 自动关灯的一个智能控制了，是不是很简单，也很实用，你学会了没有？我是中文编程小野，如果说我的视频对你有帮助，欢迎点赞关注我，咱们以后就能一块学习更多更好玩、更实用的知识了。

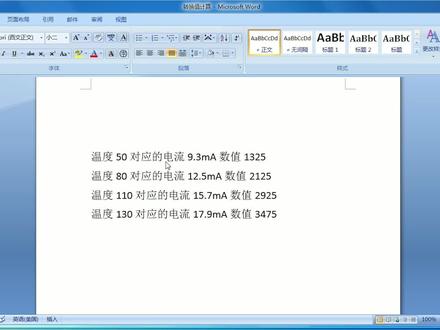

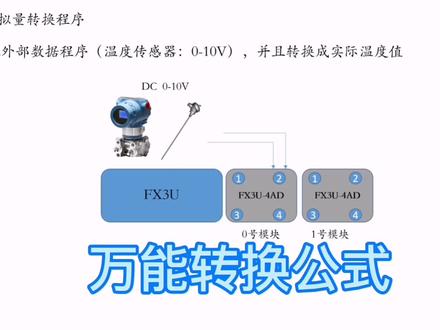

这个温度对应的数值是怎么计算出来的？我们看一下这里的计算过程。 这个 fx 二 m 杠二 ab 的模拟亮模输入电流四毫安到二十毫安，对应的数值是零到四千， 电压输入零到十伏对应的数值也是零到四千。下面这一个是通用的计算公式， x 减四是这个电流四毫安，二十减四是二十毫安减四毫安。 这条是 x 轴，竖起来的是 y 轴， y 轴就是从零到四千， 公式是 y 减零比四千减去零。如果你要计算电压对应的数值， 横轴就是 x 轴是电压，那就是用 x 减去零，因为电压是从零开始，就用 x 减去零，与二十减去零等于 y 轴还是一样， y 足以四千就可以计算出电流的转换值，电流的转换值相对来说会达 来电，因为电流是从四毫安开始，他并不是从零开始。然后我们看温度五十度 对应的转换数值是怎么计算出来的。 第一个是我们用 到的温度变速器，他的温度范围是零到一百五十度，突出的电流是四至二十毫安。 我们要先计算出十度对应的电流是多少，也就是要求出这个问号里面的电流是多大，然后再将这个电流转换成歪轴的零到四千。 这个是通用的计算公式，我们先将五十度转换成电流 五十度，现在是 y 轴，将五十带入这个 y 里面去， 古诗带入 y 里面去，下面的 y 就是一百五十减去零，然后 x 轴的不变，因为他的电流是相等的，四毫安至二十毫安， 然后我们经过转换，五十乘以二十减四十，然后等于一百五十， x 减去一百五十乘以四，就是六百， 然后再经过这个算式的转换，就可以算出 x 等于九点三毫安， 就是五十度，对应的电流是九点三毫安，我们算出的就是这个位置，这个问号里面的 数值是九点三毫安，然后我们再将这个九点三毫安转换成 y 轴的零到四千的范围， 就是通，下面这个就是带入到通用的计算公式里面去， 这个就是通用的计算公式。我们现在知道 x 等于九点三，将九点三带入这里，然后算出这个 y 值，就是我们要求的子弹 九点三带进去之后，这个就是计算公式，然后 y 就可以求出 y 等于一千三百二十， 这个就是五十度，对应的转换数值就是一千三百二十， 然后下面的温度八十度，对应的数值 是两千一百二十五，如果我们有空的话，可以去自己试计算一下。感谢你的收看和支持！

西门子两百 smart plc 模拟量的使用案例，一个压力容器变送器，量程为零到一百兆帕，输出信号为零到十伏， 零到十伏的电压信号转换后的数字量为零到两万七千六百四十八。我们设转换后的数字量 vx 求压力值。我们根据问题要求设计出需要的程序， 找到实际的物理量与模拟量模块输入模块内部数字量的比例关系。压力变送其信号的量程零到十伏，和模拟量输入模块的量程相对应，实际物理量零兆帕，对应模拟量内部数字量零。实际物理量一百兆帕，对应模拟量内部数字量两万七千六百四十八。如图所示， 我们打开一个程序，根据程序设计所写，编写程序。首先我们使用一个传送指令，将传感器采集的信号传送到恶博语言， 添加一个转换指令，将整数转换成双整数，立地一百，将立地一百的数乘以最大量乘一百，并将结果放到 bd 幺零四中。 最后使用除法将立地一百零四的值除以二七六四八，就得到了我们需要的的压力。 bd 一零八。您的关注与点赞是我创作的动力，感谢观看，我们下期见！

五六七，走，挺胸，走。

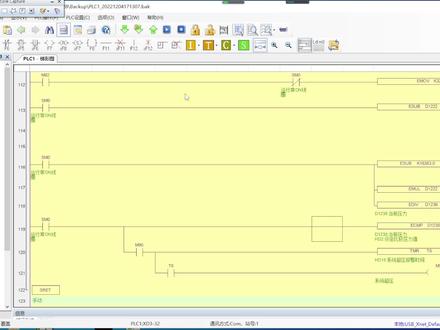

今天讲一下性别片区蒙能量数据转换，嗯，使用的是性别差地杠一分 ad， 嗯，是自动到的，嗯，蒙能量收入扩展模块， 嗯，这个魔怪他就长这个样子，他 d 杠 e c d， 嗯，他是支持电压输入，电流输入，嗯，单向的话是零到五伏，零到十伏，零到二十毫安，四到二十毫安。双向的话是负五伏到五伏，负十伏到十伏，负二十毫安到二十毫安，嗯，这个需要在编程软件里进行设置， 然后数字量注入范围是零到幺六三八三，双向的话是负的，嗯，八幺九二到八幺九幺， 分辨率是十四位。然后在电视软件里面找到 prc 设置，然后在里面找到扩展模块设置，然后在扩展模块一，这里面我们选择的是他 d 杠 ecd， 然后在这里进行一通道到四通道的，嗯，配置通道一输入，我们选择电流，嗯，电流的输入是四到二。长安 这个模拟量输入信号的话，我一般使用的都是四到二十毫安的，嗯，这里是我们将四到二十毫安转换到，嗯，零到一兆帕，嗯，的压力也就是零到十公斤。 然后通道二，通道三，通道四，我们没有使用，不用进行配置，然后在这里可以直接写入到片进里面， 然后在程序里面我们需要始终使能外 一千就是让他始终保持这个接通的状态，嗯，外一外一万，外一万就是说呃，他是使农模拟量输入通道一的，你只有始终让他保持呃接通的状态， 嗯，模拟量通道一返回的数据才是准确的，然后在这里每一百毫秒对模拟量，嗯， 入通道的数据二，第一万，这就是门量通道数据，嗯，通道一返回的出的量进行读取， 每一百毫秒连续读取，读取二十次，然后不断嗯重复，然后每二十次进行取平均值，将平均值的结果放到第幺二二零里面， 然后将这个幺二零转换成图点数， 然后在这里进行数据转化，然后这里有一个 k 三二七七，嗯，就开始这个进行计算的时候，就是，嗯，你像新班子，如果是不管是 是二七六十八以后，嗯，是三二七六七以后，如果是使用四到二十毫安的话，我们需要将他进行数字量计算，嗯，四毫安的话，我们需要将他转换成数字量的话，如果是二七六四八的话，就是五五三零，那这个五五三零是怎么计算的？ 嗯，那就是二七六四八除以二十啊，四到二十八吗？然后得出的结果再乘以四 等于五五二九点六，就是一个等于五五三零吗？也就说四四到二十方案的时候出的量是五五三零， 那现结的话，他是幺六三八三 啊，也是四到二十二 十毫安，我们直接除以二十，然后再将结果再乘以四，他就是三二七六点六，也是约等于三二七七， 那最后这个数值是不短确的。嗯，线节他这，因为我们之前在这里进行了配置，就是说如果你在这里进行了四到二十毫安的配置，那四到二十毫安的模拟量数字就是零到幺六三八三， 所以这一块我们并没有进行使用，我们直接将嗯，平原二十次的平原值的福建，福建数的幺二二二乘以 十公斤的就是压力表的量头上线得到的结果放入第幺二三六， 再将第幺二三六的结果除以负责量的上线幺六三八三得到的结果就是当前压力的幺二三八 d， 幺二三八里面他的存储的就是实时的压力值。

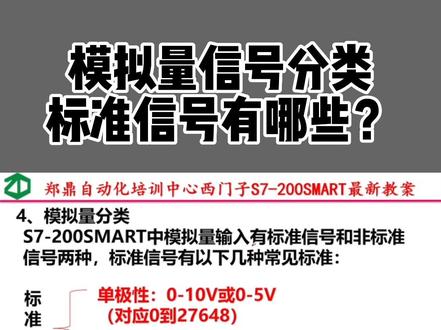

接下来看看标准信号啊。来，这个需要抄一下。抄一下啊，你看这个第一行啊， smart 中模拟量输入有标准信号和非标准， 我现在这上面写的都是标准。非标准就是只要不是在这张纸上的，都是非标准， 对吧？只要不在这个范围内的，比如说你既不是零到十伏，也不是零到五伏，也不是零到二十毫安，也不是四到二十毫安，你跟别人都不一样，就你特殊啊，这就叫非标准。 非标准的能不能用啊？不能用必须变成标准。对，必须加变速器啊，如果不标准的，就得变成标准， 如果那些本来就是标准的，本来就是标准的。实际上有有个潜台词啊，人家自带变速就相当于自带变速器本身就带的有。

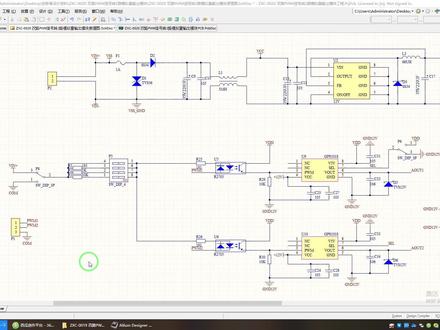

大家好，下面给大家介绍一款两路 pwm 信号输入转两路模拟量输出的电路输入，支持三伏、五伏、十二伏、二十四伏的 pwm 信号， 支持 npnpnp 信号输出，可以输出零到五伏或零到十伏模拟量电压输出，通过这个开关来进行切换， npn 切换器开关是这个开关，我们现在讲一下电路的原理， 上面这里是电源部分供电端子电压进来之后，经过限流电阻，经过 自恢复保险防过压，保护电源防反接保护输入及滤波供摩，抑制干扰、 输入级率波、数字稳压芯片以及输出级率波，提供一个稳定的十二伏电压给我们的转换电路。输入单 信号电源的正极可以给我们的供电电源，正极是独立的负极，也就是输入端是经过光有隔离的，如果你选择 npn 信号， 是需要有一个电源正极的，我们在使用的电源正极如果是偏僻信号的话，我们把拨码拨到下边，那就是完全是信号的电源 经过光偶隔离之后输入给转换芯片，转换芯片这里经过光偶后把 pwm 信号输入给芯片，芯片两端有个稳定的十二伏电压， 通过这个通过绿波电路输出一个稳定的模拟量信号。 这里 tvs 是起到过压保护，保护我们所接设备电压不会超过 这个峰值输出两路是共地的， 这里的核心芯片是这个 gp 八幺零幺 s， 精度是百分之一的精度，这就是电路的完整原理图，上面参数真是有效， 下面我们看一下 pcb， 这是 pcb 的三 d 效果图，实物就是这样的一比一，电路板的尺寸 以及固定工的间距。供电端子信号输入端子用来选择输入信号电压 输出第一路和第一落地第二路第二路地通过短路帽来选择 输出是零到五伏还是零到十伏，这里通过短路帽选择输入信号点压这里拨码是用来选择 npn 信号还是 pnp 信号。 上边是电源电路，保险电源防反接以及过压保护。 看一下二地图，这是线路的走线，大面积服从是用来减少干扰， 电源部分要散热。好，这个电路就介绍到这里，谢谢大家。
