摩托车组合开关接线方法

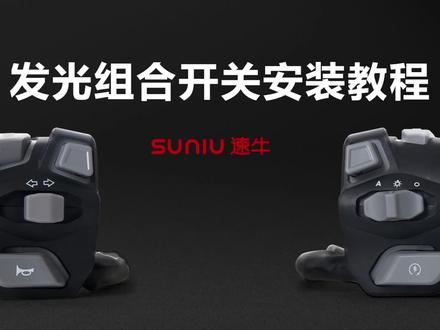

需要提前准备一把剪刀、长十字螺丝刀、一字螺丝刀、短十字螺丝刀、手电钻以及五毫米的钻头。打开盒子，检查物件是否齐全。免破线左右开关各一个， 打开坐垫，断绝电源。找到外壳，固定螺丝并一一拆除。 断开大灯插头，取下外壳， 拆除转向灯螺丝， 拆除左边开关， 拆除右边开关。 拔下中控插头，拆除连接螺丝。将中控拆 除下来。找到转向灯与开关的连接线，拿下并拿出， 按照指示位置打孔。 将需要更换的新开关螺丝移下来并放好。 将开关安装在把手上，对齐扣好， 安装右边开关。 安装左边开关。 将转向灯用螺丝固定在开关上， 将开关线插回原来的街头。 将免破线接头先与开关对插，然后链接到大灯的插头处。整理好数据线之间的位置， 用螺丝固定回原位。 将中控的插头插好。 充电，测试开关功能是否完好， 测试完成后装回外壳， 这样安装就完成了。

关闭开关以后，两个线接触在一块了，摩托车直接熄火不会着了啊，所以这个就是最简单的接线方法，从这个地方引线引到电门锁这两个线上面就可以了，也可以插在这上面， 还有一种呢摩托车呢没有这个黑白线和绿线，那怎么接呢？找到电门锁上面的红色线，把红色线剪断，开关的进线和出线分别这样接， 这个摩托车直接就能打开钥匙，直接呢就是说打开开关，摩托车直接着火， 关闭开关，摩托车直接熄火，这个就是加装摩托车熄火开关最简单的一个方法，所有的摩托车接下方法就是这两种啊，大家也可以根据自己的车辆呢来检查一下，我们如果确实需要用这种开关的话呢，就可以用这种最简单的方法在如果这种开关确实买不到， 像家用的那些电器上面的开关也是可以用的。好了，那今天咱们这个踏板摩托车上面家中熄火开关该如何接线，这个方法呢就交给大家了， 如果大家以后呢对这个电动车摩托车手里这一块有不懂的问题的话呢，也可以呢在咱们这个下方评论区留言，咱们呢可以根据这个大家所提供的这些信息呢来给大家详细的做几期呃，大家需要的视频，让大家呢更喜欢。

今天教大家安装双闪焊超车开关，超车开关线组在刹车的地方用螺丝刀往外面顶， 然后再轻轻一敲，更换之前记得用电胶布粘一下四周，防止刮花。用同样的方法取下喇叭， 掰开爪子，然后把喇叭按键、近光开关、超车开关全部取下来。拿出超车开关的线组，短的是超车开关，长的是喇叭开关， 黑色线头接在原来近光开关线槽那里，然后把超车接到透明线槽这里，再把黑色线头焊原来喇叭开关 槽对接，接着把喇叭按键接到另一头透明线槽这里。双闪开关接到原来的位置，记得字母一面朝上哦。开启近光灯是原车按键哦，上按键是远光灯，下按键连按两下，开启超车灯 打向左边，左边灯亮起，中间是关闭。打向右边，右边灯亮起，连续打左右或者右左即可开启双闪灯。注意这里，先按下右边，再按下左边哦。 接着把双闪的开关按喇叭按键按回原来的位置。喜欢的车友下方小黄车。

大家好，欢迎来到新北汽修这期视频呢，跟大家分享一下电动车常用的五大开关，这五大开关呢工作原理，我们在实际使用中如何连接线路？电动车上用的这种分体的五大开关呢，也应用于摩托车上，弯梁摩托车和踏板摩托车呢，也会采用这种分体的开关， 像这种单控的开关，比如喇叭开关和摩车电启动开关，单控开关呢出来两条线部分进和出，我们只需要连接上就可以了。像这种变缸开关呢，输出会有三条线，其中中间呢是一个共用的进火线， 当我们打到近光的时候，跟近光斜对角的一个输出端，这个端呢就是近光灯的输出线，当我们打到远光的时候呢，也是相反， 一侧的输出点才是远光的输出线。如果我们的车上呢，采用的是一个组合开关，我们不知道线的位置 和线的功能，我们把开关呢可以卸开，根据开关上的线的位置来找到插头上的位置，跟我们的原车插头如果位置一样呢，我们直接插上就可以了，如果我们的原车没有插头直接 接连线呢，我们也可以根据开关的位置呢去进行连接开关呢，刚才我已经讲了部分输出线和进火线，这个转向开关跟变黄开关呢，按照这个开关，按照这个单体的开关的线路输出呢，我们也可以找到相应的位置，这样呢就可以进行一个连接。 今天主要跟大家说的是这个单体的大灯开关和转向开关，这个大灯开关呢是一个多控的开关，有 五颗线的输出，这个转向开关呢跟这种转向开关呢输出输出端的位置呢也不一样，所以呢我画了一个草图供大家呢，如果连接呢供大家参考。 我现在拿的开关位置呢就是草图连片的一个位置，其中这侧呢是左转向连接黄色线，中间呢是右转向连接的是蓝色线，这一侧呢是进火线，连接的是车上的灰色线。 对照这个草图的位置呢，大家就可以明确的连接哪条线，这样呢就可以把我们的开关呢进行更换。 这个大灯开关呢，我现在给他摆到跟草图一样的位置，其中这两点是进火线，这点下端这一点呢是我们 行车灯连接棕色线，这一点呢是我们的变光开关线，连接的是蓝白色的线，中间这个点呢也是行车线。这条行车灯线呢是一个棕白色线，在我们的摩托车上呢会采用在电动车上呢，一般不会采用在摩托车上 呢，属于一个行车灯的分支线路。像这种组合开关呢，我们也可以把这个小盖子卸下来，这样呢可以看清的每条线相应的位置，找到每条线的功能。这种单独小开关呢有需要呢大家也可以备一个，这种呢是没有档位的开关，我们一按呢就会联通，可以适用于我们的喇叭开关， 这种呢是有档位的开关，这种呢可以接一个单独的小 id 灯来控制。今天这个视频呢就跟大家分享到这里，如果大家喜欢的可以点点关注，欢迎大家留言评论，感谢大家观看。

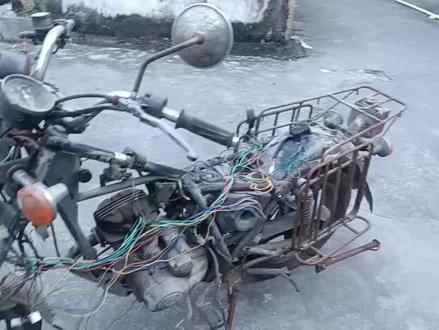

大家好，给您分享一下这个车的这个线路， 修车都是最头疼的，你看看一下他是什么功能。 这个红色的正极是不是接电池的？ 这个是户籍，搭铁的保险管，保险管，保险丝接全吃的，是不是接到前面的 ctrl， 然后你这个整流器红色的线，他就分分分到这里，一直分到这个 电门锁锁头前面，这个锁头是不是插上去，然后这个黑色的就是触电，是触电的哇， 你看电门锁的线就一二三四啊，接在一起的， 一门锁的，嗯，这是喇叭一， 一条是接到喇叭的正极的， 这条是开关的大灯开关的，一条是街道大大灯开关那里去的， 还有一条是接，一条是接呃，仪表盘，仪表盘那里正极一条是接哪种？一条是接这个 跨版的，一二这个线是跨一二三四，这里 就这个黑色的，还有这个绿色的，绿色的是打铁，打铁也是户籍的，也是 捆在一起，全部都是捆在一起，这里 接到一起好多啊，也可以打铁，就这个跨档的一二三四这个显示表， 然后这是夜灯，还有这个是黑白的，就是熄火线， 点火器的点火器，黑色的，这户籍，这户籍是黑色 虚火线，就是这里从这里开的点火器， 这个也是有看到这个右边这个开关有两一条相通的，是不是相通的？ 他在这里相同的，一分为二，一条给这电门锁，一条给那个熄火开关， 这个正常是红 同款的这个启动线，这个也是两条启动线，这是什么拉到这里的，启动的 好像是正极的，这个是启动的，启动器插上去， 这条是什么？哪里来的？是户局 现在这个空挡，还有这个是这个离合，离合器开关这里没有。 呃，可以把它很容易断的空挡线启动的。还有什么 led 转向灯啊？嗯，太多线了， 分出来就不会了，把它剪字条然后转。讲转向灯的转向灯的啊，太多了， 转向灯的左边，右边转向灯 就在这个转向灯上面，正极的也是，他也是有分转向灯太多线了，线太多了， 转向灯，启动线， 夜灯，太太，真的太多了，这个得线路啊， 不说大哥讲重点，这个点火器，这个点火器 这个是哪里来的？发电机的？发电机的这个 里面白的，这个是触发线蓝这两根都是触发的，就在这里面触发线 这两根是花链的，花链的上面接到这个整流器，花链的整流器 这个是户籍，这个是电门锁后面的温度压的，这个充电充到电瓶里面的就是 这个是熄火的，是来电的， 这是打铁。这个是哪里？是高压包，是不是高压包点火，高压包的 自己 这里发电，从这里面给这个火花塞供电的。 这两个是什么？刹车开关的线？嗯，刹车灯的， 还有剩下这几条， 这个是什么？月灯也分出了两个负极的， 插上负极转向灯，刹车灯，两个转向灯的线就这样，很简单几条，真的没有什么。 最投人的是这老车经常在这里，因为很多都是在这里， 一二三四条接在一起，然后很多老车都是会经常断的，很 头疼啊。就是这个一分二，一分三夜灯还有这个也是，这是列门锁后的， 今天就分享到这里啊。

大家好，我是小杨修车，关注我每天学习更多电动车小知识，本期视频小杨给大家分享。我们的电动车组合开关如果损坏了一个，我们是需要更换整组还是单独更换呢？ 这个视频对我们大家非常的重要，大家一定要仔细观看，感谢大家的支持，下面我们就来看视频详细的讲解。 首先我们大家先来看这种开关，现在是最流行的组合开关，但是这种开关有一个按键出了损坏以后，我们很多人都只能更换全部的，因为为什么呢？因为我们这个是连体的，我没有法单独更换一个，今天想告 方法，我们就可以单独去把它给更换一个，不需要换，讲组知道吧？其实我们大家并不知道，像这种组合开关如果有一个损坏的话，我们是无法替代的，对吧？但是我们可以按以前的老方法使用的话，我们就是单独购买一个这种开关，大家看没有， 这种开关他俗称为喇叭开关对吧？这种喇叭开关的话，我们一般都是符合到我们这个喇叭上面的，对吧？ 但是呢，我们其实说没必要说借这个喇叭开，我们只能装喇叭，其实这是不对的哈，我们可以把这个开关多种利用啊，我们 如果说我们这个大灯损坏了对不对？我们就把它给设计为大灯啊，如果我们这个转向开，我们可以把视野转向，如果我们倒车损坏了，我们就可以把它设计成倒车，知道吧？ 其实这种方法都是灵活灵用的哈，没必要认死方法对吧？如果我们非要是认死方法的话，那我们这个车肯定要要换大零件，这样的话我们的精力成本就会增加，对不对？我们的维修费用也会增加， 一般我们这种开关线啊是不分正负极的啊，我们只要接到一起的话，我们这个开关就可以正常的使用啊， 由于时间的问题哈，小杨只能给大家理论讲解一下，我们就没必要给大家拆开一个个去看了哈， 有这点的话大家也不要那个责怪小羊啊，因为也是食量问题对吧，我们不想很多人也不喜欢看小羊，废话这么多对吧， 我们只能怎么快怎么来，我们讲个大概理论，大家明白就知道了啊，相信刚才经过想到一样讲解，如果我们大家的组合开关再损坏了， 我们就可以单独找一个这种开关啊，我们把来把它代替就可以了啊，这种方法也是非常简单啊，第一这个方法简单，第二这个方法对我们的生扎维修费用也会减小，对吧，对我们大家也是非常的帮助啊， 如果我们大家还有什么不明白的哈，欢迎在评论区留言，喜欢本期视频记得长按视频点赞三秒点长来推荐分享给更多人观看，本期视频讲解就到这里，感谢大家收看，我们下期再见，喜欢就点个关注吧！

哈喽，大家好，我是冲哥，冲哥教你修车，那么我们这一期来讲解一下摩托车的大灯。来，我们来看一下摩托车大灯的线路啊。首先呢这个摩托车的大灯开关他在这里，那么呢这个就是摩托车的大灯开关，他中间这里就是关了， 上是开大灯，问一下这里这是开雾灯，我们来看一下他的线路是怎么样的？他这个线路就是这里，从这里走来这里， 我们来看一下大灯的线路，具体是哪几条呢？我们来看一下一条两条啊，在这边这个开关两条，三条，还有三条这个是黑 这的这一条是主电源，是从电门锁那里通往这里的， 然后这个就是雾灯、夜行灯，这条蓝白色的一条就是通往另一边，这个就是通往这边这个开关的主线，你看到没有？他是通往这里这边他是这个线路是到这里这边一个开关，这边这个开关的主线，这边这个开关 通往这里，然后再由这边这个开关这里分出，你是要开远光灯还是要开近光灯，然后再由这两条线出来。白色和蓝色他这里他是接过了，因为可能是不够长，他接他接了一段， 其实他这个是蓝色的，蓝色和白色，那么呢白色就是近光灯，蓝色就是远光灯，那 我们来用一个试灯来试一下，我们先把大灯打开，然后我们来看一下这个是近光，是远光灯亮，是哪一个灯？这个近光灯我看一下是 他是近光灯啊，他已经开着近光灯了啊，这条白色这条是近光灯，当我们开远光灯，近光灯就关了，然后就远光灯就亮， 看到没有？当我们开近光灯，远光灯灭了，近光灯就会亮， 我们接上灯泡来试一下绿色的就接 地线，我们找到一条地线，这个这个车他绿色的 就是地线，找到一个绿色的线，这个先插这里，这个是绿色的，我们分别把 白色近光灯，蓝色、蓝色在那里啊，蓝色是这一条啊，这条是蓝色远光灯，我们接上它 啊，我们来看一下，当我们开远，开远光灯，他是两组一起亮， 他这是开远光灯，是比较亮，开近光灯的时候他就啊暗一点，他就那个灯光就照的近一点。还有一个就是夜行灯，夜行 正当就是这个棕色这一条啊，这个是雾灯啊，这个是雾灯，这是在这里的啊，这雾灯一闪一闪，那个就是雾灯啊，这个就是雾灯。 好了，那么大张的线路，我们就讲解到这里，如果说你们还有什么不明白的地方，可以在视频下方留言。好了，那么我们这一集就到这里，再见抖音。

有好多人不知道射灯跟开关是如何接线的，今天咱们就来分享一下。首先咱们把电瓶的负极接在射灯的黑线上，也为负极把电瓶的正极接在开关的红线上， 剩下开关的两根线，黑白双色线跟黑线，咱们分别去控制这盏灯 跟射灯的远近光线，咱们对接上 啊，就这么简单，咱们来试一下近光，远光，远近光随意切换 pro 效果也非常的好，有需要这款射灯的点击视频左下角了解一下。

今天教你们用这个开关装双闪器，把开关固定在这个手，把上面线路在旁边的洞口放下去，把大灯拆出来， 找到转向灯的两根正极线，绿色那两根就是负极线，把开关那两根线剪断一半，太长了，这两根线都不分颜色的，直接装上去就可以了。 装好了，咱们现在把大灯装回去， 现在咱们来 测试一下效果，先打开转向灯，再按一下这个开关，就开始双闪了，你学会了吗？现在看看后面转向灯的效果，喜欢帮我点个小爱心哈，以后我出更多安装过程给你们看，再看看前面这样的效果， 装这个开关主要就是不影响打转向灯。本期视频就到这里了，感谢大家的观看，快手拥抱每一种生活！

大家好，我是小李啊，今天呢我们来搞搞一期这个裸机接线啊，只裸机试机接线，那我们用交流点火，不用直流的，那我们一起看一下他的线路走向，以及每个以及每个真假的定义啊。 首先呢我们要找到发动机出来，他有两组线呢，这一组六根线呢，是档位显示的，我们不要啊，不管他，我们只要利用发动机的两根线就可以让他启动啊，哪两根线呢？第一根是黑红的啊，第二根是这个蓝白， 这个黑红线呢，接到这个点我记得什么位置啊，来我们看一下啊，以这个头为准啊，你人站到这个方向，这个黑红线 就接到这个右下角啊，这个线右下角，然后发动机出来的这个蓝白啊，同样的以这个角为准啊，接到这个点火器的左上角， 最后这个蓝还有一个绿白的是地线。那地线都是公用的啊，随便就是说你，反正你车上的地线你都是转连的，无论你怎么接，他都是在一起的。这个绿白的接到我们这个点火器的左下角啊这个位置， 然后呢这个右上角这个线啊，是接往这个高压包的线啊，这无无论你是接什么线，什么颜色都可以啊，哎，这个颜色不嫩的啊，但是通常情况下黄黑啊，然后这接地线啊，这高压包 也要接地线，按照我这个方法接线，接线的话这个就是这个交流点火的话，是百分之百他能启动的啊，只要你这保证，但是前提是你要保证这些线都是通的哟，像这种 就是交流点火的话，你不用那个电瓶的话，用脚启动也可以启动的啊，这个裸机界限呢？就是这样，你学会了没有？好了，本期视频我们就到此结束啊，我们下期视频再见，记得上点关注下点赞哦，中间的评论我要带，谢谢大家。
