厨房电线布局图怎么走线

然后我们看一下厨房的电路啊，厨房的电路是从配电箱这里走过来，四个平方从这里分过去， 这是厨房门口的开关，这样四个平方的电线走到这里啊，四个平方的火线、零线还有地线，再加上两条灯的控制线，这里一条灯的控制线， 那外面一条灯的控制线，这样走上去，四个平方走上去，经过中间这里， 从这里把它碰头这里再分，一路推下来是油烟机的插座，从这个位置啊碰头的这个位置，沿着开发三的管路直接走到阳台外面，然后阳台这里这里再直接分一 分下来给这个热水器使用，这边分一组，四个平方分下来，这里是报警器，再分下来，这里是四个平方的电饭煲使用，然后这里还反了一组下来， 从这里打一组线放在这里是净水器使用 好，这就是整个厨房的电路布局。

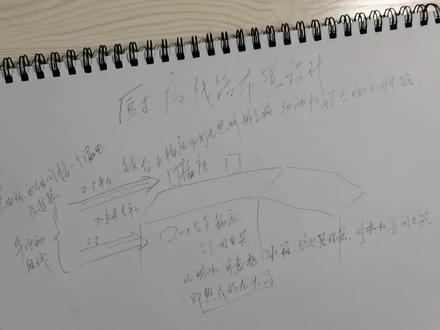

呃，大家好，今天说一下我们厨房线路布置的设计。 厨房，呃，也是我们家庭用电就是耗电比较大的一个地方，所以这个 电路布置的设计，呃，最主要的是还是安全跟方便我们使用布置的。我的方法是以厨房的台面为分界线， 用这个台面为分界线，把它分成上半部分和下半部分，上半部分我们部一组二点五平方的线去 负责借用电设备，下半部分我们布一组也是布一组二点五平方的线负责下半部分，那么整个厨房加起来 就有五平方的线，所以说，呃，比通常我们布四平方的线还大一平方，但要分成两组去布嘞，因为考虑到现在厨房用电设备的增加， 而且你后期可能还要加一些功率比较大的用用电设备，所以说 现在厨房设计的线路要相应的增加平方数。 呃，又直接布一组四平方的线，用是可以用，一般的厨房都可以，但是呢，布两组二点五平方呢，还是比较安全更方便的。那么我们再详细说一下上半部分呢， 我们这组二点五平方的线就负责台面以上的插座。台面以上的插座包括什么？包括照明灯、排气线，上半部分加上照明灯跟排气线，因为灯因为厨房的照明 照明灯不会用很大功率，大概就是五十瓦以内，排际线也不会很大，所以把它加上去，这样控制起来 就很方便了。然后插座这些，呃，在上半部分接插座的有抽烟机，电饭煲，还有煲汤的那些高压包，微波炉， 还有我们平时要放点烤面包的那那种烤箱或者什么的，就是这一组二点五的平方，完全够用，那么呃，现在就是 到下半部分，下半部分就，然后下半部分负责的电器可以有洗碗机、 消毒碗柜、冰箱、垃圾处理器、净水机等等等等等等。这样厨房的布线方法是 从安全、科学、方便的角度去布线，所以说这样布的话就比较合理，比较合理啊，以后大家装修在厨房布线， 大家可以参考这个方案去布，知道吗？可以跟电工说，可以跟电工说，布两组二点五平方的线，两组 在总电箱内，这两组线可以同时接一个漏电保护器。 厨房因为是射手比较多的地方，一定要安装漏电保护器，不能只不能只接一个空开，空开是没有漏电保 无功能的，这点一定要注意，用电一定要从安全的角度出发，而且这样布线的成本，线路增加了， 增加了一组，但是他成本不会增加很多，成本不会增加很多，布线的复杂程度也不会增加很多。一般说清楚这个方案给他说清楚，电工都会帮你布，或者加一点人工费。 所以说用这种方法来布电，以前是采用一一组四平方直接布过去，四平方的弊端就是他接过去之后分线比较麻烦，分线的时候比较麻烦， 因为一个插座，一个这种插座，他接一组四平方的线， 接着视频发现，然后再分二点五出去的话，这个线孔不够大，线孔不够大，那么线孔不够大的情况下，一般电工采取的方法就是在线孔外面。 好的，如果这条线的话，就把它拨开在这里接，然后线孔就接接在这里， 这种接线方法嘞，在外面拨开来接线的接线方法， 他如果说工艺接线工艺好的话，工艺接线工艺好的话没问题 是可以的，但是现在一般的电工的接线工艺水平一般，所以这个接线头很容易存在发热的情况，所以一定要在这里 在这里接上去，用螺丝拧紧。但是如果说四平方再出二点五平方，他这个线口就不够大， 所以比较困难。用这种分组的方法就不存在的问题，一般都是二点五进，二点五出这个线口就刚刚好够接， 所以也是从安全用电的角度来考虑这个方法。这个厨房布线的设计又分享到这里啊，有兴趣的可以参考一下， 关注我，带你安全用电，谢谢！

大家好，我是主公，今天我们这户已经到了一个水电阶段，我现在所站的位置是厨房，有人问我们厨房里面放线应该怎么放？是不是越粗越好？其实这并不难 放线，正确的放线方式应该根据你实际使用功率的一点五倍的规格来放线。打个比方，我现在说这个部位后期所使用电器功率加起来不大，只有两千瓦，那么两千瓦乘一点五倍是三千瓦，三千瓦的话二点五的线足够。 如果说他的功率达到了三千瓦，三千瓦一点五倍是四千五百瓦，那就需要放四平方。 我的功力只注重三样，一个是安全，第二个是健康，第三个是性价比，性价比不代表偷工减料，而是规范，按照规范来做，不放。在电。 和其他电路不同，厨房是我们整个家庭里面大功率电器最集中，使用最平凡的地方，那么他的故障率跟他的线路老化速度会远高于其他区域。 那么我们在做电动预留的时候，我们要注意以下几点，第一，严格按照实际使用功率的一点五倍来预留线。 我给你们准备了一张表格，你们对应一下，看看你们家电路有没有按照规格来预留。比方说这个地方是一个燃气热水器的那个专用插座，如果说下面没有延续的电器的话，那么他的功率就应该是五十瓦左右，不会超过一百瓦， 那你乘一点五倍，如果说按照现在规格的话，一平方足以，如果说你要说我放六平方可不可以，可以，四平方也可以，都没有必要。 第二，因为他的使用频繁，还有他的老化速度远高于其他区域，我们要考虑的是若干年以后我们会用最少的代价把这个线给换掉，那么我们这种做法是目前为止 最安全可靠，最具性价比的做法。第一个主线先进，我们的一个分线盒，从分线盒里面直接分到每个支线，做到一管到底，中间没有任何接头， 我们顶多是一个弯，再加一个四十五度，叫一个半弯，那我们的后期的换线会非常的顺滑。 很多公司里面是这样做的，在这里放一个分线盒，在这里再放一个分线盒，在这边再放一个分线盒，做到横眉竖直，非常的漂亮，但是我认为 不能因为美观而失去了他应有的价值。关注我您身边的招学管家。

我们先检查一下厨房间的这个电线，正常的话厨卫进线都是用四平方，然后分线呢？我们都是用两点五的，我们检查一下啊，都是用的两点五的这个阻燃线，但是如果说像客户有这种这个烤箱的需求，我们还是单独放这个就是四平方的， 然后分线的话，如果说有这个冰箱的这个位置，我们是单独做一个回路，都是一直这样做的。

今天跟大家聊一下，就是厨房和卫生间，当他的线管走顶的时候，在顶上的一个走线方式， 看这是厨房，从这个角度能看到啊，厨房所有的插座，他的电是往上走走顶了，并且上了顶之后呢，全部集中到那一个节点处 啊，这个油烟机插座，并且呢从电箱到厨房的那套主线就是从这进来的，他在背后 这个位置是台面上的一个插座，呃，这块后期是要包管的，如果看我视频的有瓦工师傅或者呢有用食材包管的师傅啊，跟大家解释一下，为什么这 这套线管是从背后进底盒的，而不是从上从从上面下来之后呢，直接从这个上面进底盒的。有懂行的人来说一下，这边水槽下边预留了三个插座， 这边台面上预留两个插座，然后看这靠近屋顶的地方，这边留一插座，为什么在这留一插座呢？现在做完的这一户呢，他是开放式厨房，没有门， 那么我是在大同做装修做水电，据我所知啊，大同这边的燃气公司，他对于开放式厨房有一个硬性要求，就是你做开放式厨房，那你就必须安装燃气公司 指定的燃气报警器，否则的话不给你通天然气。那么这个燃气报警器呢，他的安装位置就是呃到这个吊顶的距离， 还有就是距离燃气灶的水平距离，这些都是有要求的，所以呢，在这个开放的厨房靠近屋顶的地方啊，我给预留的一个插座，就是给这个燃气报警器预留的 啊，下面呢就给大家说一下这个屋顶上的线管啊，我为什么上了屋顶把所有线管都集中集中到了一个节点上？ 看，我又上草图了，哈哈哈哈。啊，这个方式啊，是比较常见的横平竖直嘛，就线管上 屋顶他也是按横平竖直的方式走，那么按这样的方式走呢，在屋顶上会有一二三，会有三个节点，每一个节点就是需要接线的地方，这是第一种， 这是第二种走法，就和做那个低处的插座有点类似的，一个连一个，一个连一个的，那么这样的做法呢，有一个缺点是什么呢？就是比较费材料。这个第三种方法也是我最常用的啊，我这个做完之后 已经有好几次了，别人就说我，你这个屋顶做完的线为什么就像个蜘蛛网似的啊？都是放射状的。呃，之所以这样做呢，就是把每一个插座的线上了屋顶之后全部进入到一个点上，你这样呢，在你的屋顶上 就只有这一个节点，也只有这一个需要接线的地方，尽可能的减少啊线路的接头啊，然后呢，提高整个线路的稳定性， 然后那个厨房顶上那唯一这个线头，最后那线头是怎么处理呢？就是第一步就像这样啊， 是按标准的接法，呃，紧密缠绕嘛。然后第二步是烫漆，因为我这个吧是之前接的线，用来跟业主沟通的时候方便，时间长了，他这个烫漆头吧就有点氧化变黑了。 然后第三步缠胶布，用绝缘胶布把它缠好了。然后第四步是套了这个热缩管， 这个呢脏了不是很清楚，他不是胶布，是在胶布的基础上又套了这个热缩管，你看能看到这个红黄蓝，这是火线，地线，零线三个， 然后每一个呢都有单独的套了这个热缩管，当然烫心是烫了，但是已经做好的线头我也不能把它拆开， 所以那个烫锡是看不到的，那肯定是烫了，就是紧密缠绕，然后呢烫锡，然后呢用这个绝缘胶布缠好，最后呢又套了这个热缩管， 并且呢能看到就是每一个支路线管管口的位置都用这个白色的黄蜡管又套了一下，因为他那个管刀剪过之后的这个管口吧，有时候会比较锋利，为了避免 损伤这个电线的绝缘皮，所以呢又在这个位置加了这个黄蜡管的保护。 咱就是说厨房卫生间啊，屋顶上线管三种走线方式，为什么我喜欢用这个第三种啊，就是经常被人嘲笑，你这做的怎么跟个蜘蛛网似的啊，然后还放射状呢？ 原因很简单，稳定性高啊。你说同样的线路，你要是按这种横平竖直方式走，你顶上至少三个节点，三个接线的地方按我的方式走， 就这一个节点，并且在这一个节点呢，你把它紧密缠绕，你再把它烫好，吸液，缠好绝缘胶布，外边再加一层这个热缩管，你将来这一个节点，我跟你说那出问题的概率，那是呃，非常非常小的，因为我曾经是，我就是我自己烫完心 那个线头，我想把它拆开，你真的是拿钳子拆他都很费劲啊。然后至于说啊，呃，你这样走我觉得不好看，然后我就觉得和平数值好看，这个那没办法，那就是个人选择，个人喜好很主观的东西，你觉得好像不好看了啊， 因为在我看来啊，你像厨房卫生间的屋顶，你现在大家装修房子做完之后肯定是要吊顶的吧？啊，这些一吊顶全部都遮在里边，你是看不到的。但是有朋友呢，他可能就会说了 啊，你做那低速插座的时候，你不是大换线吗？你不是点到点吗？你不是能抽活线吗？那你这个厨房卫生间的屋顶上，你这样做完之后，你那一个接头那线不就死了吗？你从插座的位置不就抽不出来了吗？但是有一点啊，这是在屋顶上啊，他不是压在地板下， 这个厨房卫生间啊，现在装修啊，他都是要吊顶的，咱就拿现在这个户型来说，他这个厨房之后就是过后啊，他是要掉那个铝扣板的啊，铝扣板他是可以随时拆下来的。 退一万步讲啊，你将来如果说厨房的线线路啊，你真的出了问题了，你要检修他，你就把那一块铝扣板拆下来， 然后你就检查一下屋顶上，你就那一个节点，就那一个点位，你检查一下他有没有问题就完事了，没有那么复杂。明白。所以呢，这个咱就不考虑，他出现也没有问题的，不用考虑出现的问题。

今天给大家讲一下厨房水电位的正确预留方法。第一，这边是我们一个主管道安装一个总阀门，总阀门上面接一个前置过滤器，距离高度为五十厘米，不能太低，要不然后期装完橱柜无法安装过滤器。这边预留的是洗菜盆的冷热水， 这根吸管是提前预留管线机的 p 管，直接引机挂在餐厅，入住后饮用水特别方便。 三、这预留两个插座，一个是净水器使用，另一个是垃圾处理器，距地高度为五十厘米，一定要记住垫在上面，水在下面，这样才会更安全。第四，这个插座是洗碗机的电源，距地高度五十厘米，水口是洗碗机供水。 第五，这两个插座是小家电备用插座，距离高度一点二米。上面的线路是给吊位下面的灯提前预留的，这个燃气阀门会改下位置，改到这个位置。第六，上面插座是安装燃气 报警器使用的，距离高度二点二米。第七，这个插座是烟机插座，距地高度二点二米。第八、这个冰箱插座是从配电箱单独走的一路线，距离高度为五十厘米。 第九、这两个插座预留的是电器备用插座，距离高度为一点二米。第十，燃气热水器插座距地高度为一点六米。

我们要求现在施工卫生间、厨房间水管、电线管是不落地的，是不落地的，如果水管出了卫生间或者厨房间到阳台去，不能走地上了，只能走顶上， 因为尤其是卫生间，你水管躺在地上走，万一漏水以后再漏水，去判断到底是水管漏了还是原先充电棒防水没做好，漏了找不出原因了，后期改了这个规定就是 水管不好可以从墙面走就顶面下来，墙面走过来是水管、电线管、墙垫。举个例子，在下面一旦漏水了，线管里面有水的，产生很可怕的后果，到电或者把人电死了之后也有可能， 卫生间坚决不可以。下面有强电管，有水管在地上，厨房间也是这样的，我们也发觉过水管爆裂了或者坏掉，这个漏水都找不到。你如果在墙上下来的话，万一漏水的话，你是看不到的。

关于一些零档厨房或者各类小型的社会餐饮，会碰到长工作台的走线的问题，我们不能够把线位留在地面上，因为我会冲地面清洗，这样的话呢会有危险，所以呢我们会从天花 要那个插座下来，大家可以看一下插座，我直接固定在这个台上层架这个位置，线的话呢直接通过线管从顶上穿下来， 这个线管第一是可以起到这个差不多固定的作用，第二个是让里面的电线不会晃来晃去的，所以会用线管来穿进去。不会做走线的朋友，你学会了吗？

整个厨房里面我们的四平方的专线啊，因为厨房的电器啊，功率比较大啊，也比较多。和我们整个厨房四平方的专线功率是足够用的啊，足够用的。 嗯，按照他这个这副的定位呢，可能就是啊这里面放放微波炉啊，放放消毒柜之类的呃插座啊，下面就是油烟机。厨房温度四平方的专线，一定保证他功率足够。水槽下面呢，我们也是留了几个插座呃，便于以后就是装小厨宝啊啊或装其他的呃设备。

这是我们厨房的主线，进来之后呢做了个飞线盒往下飞呢，飞到这个地方，这是我们一个厨房小家电的一个用电，往这走啊，下来这个是我们一个净水器洗碗机的一个插座， 然后往这走呢，是我们啊又做了分线盒，从这里给了，是我们抽烟机的，从这走呢是给我们燃气壁挂炉的， 它的好处是什么呢？就是说方便我们将来后期的，如果说假如真钥匙电线出了问题，方方便我们后期的一个换线抽线，这个是什么呢？就是很多人我不太理解啊，他有时候改变改下来之后，然后往走了，然后又上去一根啊，然后又往下走， 再下来，再过来，再上去，再过来，再下来，这个叫我们这个改变中叫手拉手更费钱，他他用 电线米数会更多一些。那这个位置我们给业主预留了一个这个冷热水，这个就是燃气壁挂炉用的啊，这个位置有一个五零管，这位是干什么用的呢？就是后期我们 这个通过燃气表那个位置加个三通连接燃气管过来，通过墙里边出来，这样对接我们的燃气挂炉，这样的话就是做到什么最大程度一个美观，我们在这个位置看不到燃气管，不会显得特别的凌乱。
