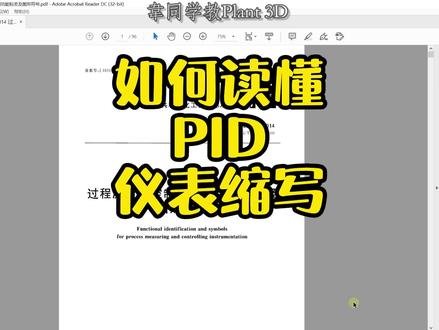

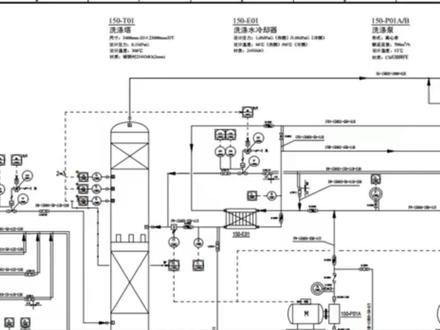

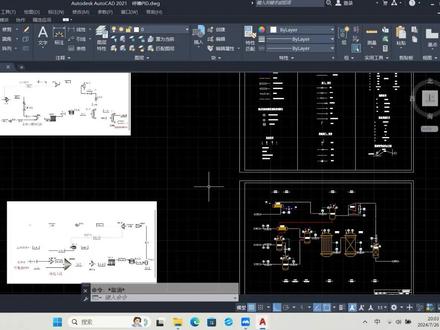

好，今天有粉丝在那个群里问，就是我 pid 里的这些仪表，我怕我看不懂啊，怎么办？呃，确实，当我们还是小白的时候，就是对这个 pid 还是不是很了解的。 我们首先要知道 pid 是管道和仪表流程图， 那管道和仪表流程图的话，他整个加地的图面，他就想表达一个管道和 仪表自控之间的一个逻辑关系，对吧？呃，像我们化工的会比较自身，像我本人是从事环保行业的。呃，环保行业本身对这个逻辑是自控就没这么强的要求啊。所以这里就 是给大家做一个抛砖引玉吧，说的不对的地方，大家可以评论区给我留言啊，让也让我学习一下。就是 pid， 我们除了表达管道信息，比如说阀门口径、管道编号，对吧？管线号，那还有仪表上的一些信息， 那仪表上的信息如果你一开始看不懂的话，我推荐啊，你去看这个，网上搜一个化工推荐标准，二零五零五，然后在这个标准里面我们可以看到这个标准是关于 啊过程测量仪表控制仪表的一些功能标志的图形符号，其中的这个表就是我们在画 pid 的时候所需要设计的一些常用的一些功能，都会通过这个 表来缩写来表达啊。比如说我们的一个仪表上会有几个字母，对吧？手字母就是这第一个字母，它代表的是什么？ 比如说我们一个流，呃，流量记 f i t 对吧？ f， 我们找到 f 就是流量，那第二位字母 i 你就不要再去找这个前面的第一个了，你第二位字母 i 是在后面， 第一个是流量，那第二个 i 他是在第二位的时候，他是一个流量显示，只是，对吧？ fit 那 t 也到第三位了，我们找一下 t， 然后面第三位，如果他在第一位，他是表示温度，但是一些 fit 他已经报跑到后后续字母了，所以他就是一个流量显示变速，我们就是通过这个 字母的缩写来理解这个仪表或者自控的上面包括电器上的一些缩写的一些意义，就是你到时候可以来寻找这张表啊，那我会把这个这个规范发到我的粉丝群里啊，大家可以 啊，就是没有掌握的同学可以仔细看一看啊。那我们现在回到这个 pid 图里面去实地去认识一下啊，让我们做环保的就是不是很多，首先我们看一下电机上面常用的啊， 我们电梯上有个 x， 我们 x 是在这边是一个未分类啊，就是说我我们有一些就是不太常用的，我们就会用 x， 像这个地方啊，但是你用， 用了 x 之后，你必须在你的这个说明里做一个说明啊，像这个每个公司会有自己的这个仪表书写好的，你会需要在这里面做一个说明，你的 x 代表什么？那我的这个项目里面 x 就代表一个运行的报警， a alarm x 就是运行的一个报警，对于这个电机来说，他有一个在 plc 上有一个运行的报警， 那 xl 这个 l 是一个运行的一个指示灯，就说你这个电机在运行的时候，他必须要有灯， 然后他他过热的时候，或者电机有问题的时候，他会，他会，他会有一个故障指示灯就是报警了，然后通过 plc 上我还有一个手动开关 and switch， 我可以通过手动来启停这个电机，然后这个就地也有 一个启停电机的一个功能，当然有些啊，场合我们可能需要急停， es 应该就是 stop， 但是有些公司他 es 他代表啊，他表示的是一个变频开关， 所以这个仪表对于每个公司来说他会有一些细微的差异啊啊，像上面的这个 i 就是一个连锁对吧？我这边连锁的话有五个连锁逻辑，会控制这台泵， 你要找连锁，我们一般化工里会有一个因果关系表，就是这个连锁，每个连锁号他会在启动，是什么原因启动的，然后哪些设备会跟这个连锁号为相关联，当这个连锁号出发的时候，这个设备应该处于什么状， 就会通过这个因果关系表来定义啊，这是 pid 上里面会常用的这个东西。那我们再看一下仪表上面的像这个压力表，对吧？ pressure， 我们这个地方有的用，有的公司用 pi， 对吧？压力指示啊，或者我们用 pg， 就是压力的一个，我们叫四窗，或者叫压力表头，这些道具都可以这样理解啊，就是我我们习惯就用这个压力表，表头 就显示，一般 pi 的话就是一个压力变速器的，然后后面还将会接到这个 lc 或接到 dcs 啊，然后这个流量计我们可以看一下 fit， 他一个就地的流量显示 变送啊，这个仪表书写，大家多看那个表几遍就能基本上就能理解了。但他上面是这个是什么？是在我的这个 plc 上有一个流量 fi 显示 q 积分，就是说我的这个呃， 在飘絮上他是可以看到我的流量的一个累积入职的啊。所以通过这个仪表的缩写，我们至少能告诉 啊做仪表的人，我这个仪表他需要具备什么样的一个功能，同时给他一个微号做一个区分，跟我们的管线号其实是一样的功能啊。 另外一个还是比较常用的，就是这个气动阀门啊，或者自动控制阀门。像这一些我们一般话 pib 的 小伙伴可能是公益专业来画，对吧？公益专业来画，其实可能对这个仪表就不太熟啊，但做公益的时候你还但是你还对，必须对管道比较熟，对吧？这个 pid 管道和仪表流程图，你必须对管道比较了解， 那仪表上至少要知道一个大概，对吧？你不知道很全，但是你要知道一个大概。像我们这种控制版本， 首先是个 fc， 你要知道他是什么，什么意思。我们用 fc 和 fo， 他的缩写代表的是 fell close， 就说像我这是一个气动阀门 file， 就是说没有气的时候，停气的时候，这个阀他应该是关闭的状态，所以他叫 fow close， 这个缩写就是告诉我们采购你买这个阀， 他们要买一个 fc 的，就是没有气的时候他要关闭的，他是那这种没有气的时候关还是开？是根据你这条管线上的戒指压力以及他的前后的一些啊，公益关系来判断他没有气的时候在哪个状态是安全的 啊。然后像这个 x v 啊，就是一个开关法，我们把它定义为 x v， 就是一个阀门 y 五的意思， 让这个我们做一个气动阀，对吧？他也会有仪表器，硬是充满了，进来了之后通过一个电磁阀来控制这个仪表器的开关， 这就是一个 sv sorry 呢的吧，就是一个电磁阀，然后上面在 dcs， 我有一个手动开关可以控制这个电磁阀， 那这边会有一个阀门，在就地的表头上会有一个 zs， 是位置开关，就是阀门是不是开到位了，当你开到位了，他会反馈的给这个 啊， plc 或者 dcs 显示这个法门是开状态或者是关状态。那作为绘制 pid 图的这些小伙伴，我们 一般都不是电电气自控专业，那你至少要对这些仪表以及他的控制， 他的一些基本组成。你要知道，比如说这个线过来，他就是一个气动线，那这个线代表的是个电缆线，他的这个位置开关是通过电缆来传输信号的，那像我们其他的地方 啊，这是启动信号啊，我们看一下这个这个地方，这个代表的是软件，对吧？我们其实在这个 plc 或者 dcs 里面，他是通过软件来执行这些信号传输的，你就要用软件的这个 信号线，那这个他是通过这个电缆传输信号的，那你就要用这个电缆的信号线， 嗯，基本上大概就是这些了啊。这边你看我这有一个着度， a 分析 nice ae element 就是一个分析表头，就是一个表头传感器，然后因为我们分析仪表会有很多种，所以你要在下面再做一个标注，比如说是 ph 啊，溶解氧啊还是什么，我们都用 ae， 那是 ae 太多了，你不知道是什么，所以要做一个标注，那上面一个 a i a 就是一个分析仪表的显示，同时他具备报警功能 啊，就是大家做多了之后就对这些仪表就是有一个基本的感知，那你在画 pid 的时候 就知道应该怎么去表达，那电器自控的专业的人，他就能读懂你这个便利的信息，他来从而完成他电器自控方面的一些原理。图啊，以及接线端子的这个户型的一个一个设计 啊，好，大家记得这个啊，化工推荐标准二零五零五，这个我到时候分享在粉丝群里，大家可以去，就是没有掌握的同学可以好好去学习。

真是亏你答呢狼蹲哈迪，鬼哥这天天画 pi 地图，到底什么是 pi 啊， 亏你还天天做中控了。真是亏你答呢狼蹲哈迪。这可是化工运行的心脏，指挥运行的大脑，其中 p 是 比例控制，指标偏离目标， p 控制阀门立马调节，偏差越大调节越猛。 i 代表积分， 消除屁，没有调节过来的误差，专治慢性病，精准调节 d 代表微分，预判趋势，抑制波动，主打微补先知。总结来说就是屁快挨准 d 稳。怪不得我每次调不稳呢，原来是这样啊。

武董舞会武能我在做全员绘制 pid 工艺流程图。安全工作在一线，基层班组织关键做好董能会为生产安全保驾护航。 熟记工艺，辨识风险，让生产异常无处训队形，人人懂，人人会，人人能，保证装置安全运行。

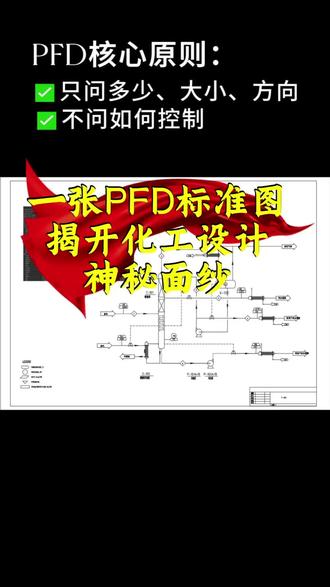

一张合格的 p、 f、 d 必须同时具备这三大要素，缺一个你的工艺方案就是废纸。要素一，物料平衡，流量组成象态必须闭环，少了它，工人给你少加一百公斤料。要素二，操作条件，每个设备的 t、 p 必须标注，每个设备没有温度、压力，设备专业，脑袋胎烂。要素三，设备信息，微号台数名称，一个都不能少， 少一个下游专业不知道你叫啥。常见错误，只画流程，不标数据，只画设备，不写参数。 pfd 核心原则，只问多少大小方向，不问如何控制，控制的是交给 pid 这张 pfd 标准核查清单，建议截图保存，下次遇到拿出来看一眼，少反攻，少挨骂。关注我，下期讲解 pid 怎么从 pfd 一 步步衍生来。
