第十二节如何画强身大样？这一节我们来看下这个强身节点，在属性列表中鼠标右键新建线时逆行挑言，这里跳出来一个对话框，在上面的从 cad 选择截面图右边有个小的到三角图标，我们点击， 然后鼠标左键选择，在 c a d 中绘制截面图，我们沿着这个节点大样的外边线画， 这样这个节点的形状就能在这个对话框中体现了。我们点确定这里，再把属性列表里这个节点的名称修改一下，根据自己的习惯修改一个容易看得懂的名称就可以了。 我们打开属性列表左下角的洁面编辑， 在弹出来的对话框中编辑钢筋信息，我们这里可以看到图纸上标注的重金和横金都是 c 八 i 一五零，在重金这个钢筋信息中输入 c 八 i 幺五零，然后我们就参照图纸在对话框中把重金布置上去， 再布置横金，我们在对话框的上方选中横金，在下面的钢筋信息中输入 c 八哎幺五零，再选中直线绘制， 根据图纸横金的样式，在对话框中把横金画上去，这个时候我们发现图纸上横金有一段是出了这个界面，意思就是横金要毛入到左侧梁这个构件，这个时候我们找到编辑端头，然后选中 这个横径，会有一个输入格跳出来，我们在这个格子里输入，望 输入完后移动鼠标，先向左侧移动一段距离，然后电脑键盘上按回车键确认，再移动鼠标向上方拉，再按键盘上的回车键确认就可以了，这样绘制出来的钢筋就和图纸上是一样的，这种方法比较直观准确。

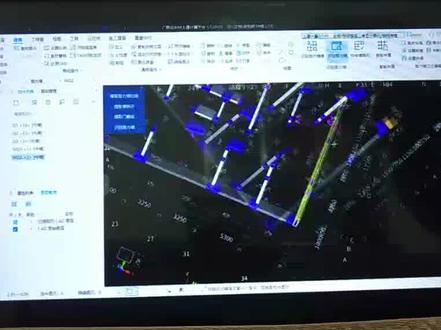

提取轴网，分割墙柱图纸，分割柱表图纸，分割墙柱图纸，待建模时使用 分割墙表图纸， 分割量图纸。楼层设置好分割板图纸。 对墙柱大样提取，提取后进行识别，检查钢筋是否正确，根数 是否对钢筋大小铜图纸部分界面不对的进行修改尺寸，使别掉的柱子进行手动绘制 完后进行三维检查。对钢筋进行三维检查是否和图纸对墙图定位， 对墙表进行分割，填写墙表标高， 识别墙图纸并检查，进行三维检查。墙没有墙边线进行识别的手动画墙， 我们图纸上有墙上开动的对量图纸定位 识别量图纸提取，集中标注，自动识别， 检查是否正确。对梁编写织作， 编写原位标注，检查钢筋原位标注。对版图纸定位识别版图纸 没有识别到的进行手动绘制完后看看模型是否 正确。三维检查图形有没有见掉的线条，完成后查看工程量， 这样混凝土量、模板量就可以查询，可以分开检查工程量。

g t j 二零二五施工段模块好的各位广元达的用户朋友们大家好，欢迎大家呢今天来学习外墙工程施工段构建的这个操作以及练习。那么首先我们在绘制外墙工程施工段图片之前呢啊，需要先在我们的工程设置当中的施工段设置的结构类型设置啊，进行对应的这个检查以及调和。 我们在这里可以看到啊，当我们原有的这个旧工程升级上来之后呢，外墙面木墙还有保温层呢，仍旧归属于啊我们原来的这个结构归类当中，那么这里呢我们就需要把这个装饰装修的这个结构归类调整为外墙工程，同理我们把木墙和保温层呢也都调整为外墙工程的 结构规律，这样呢我们后续在建模提亮的时候呢才可以正确的啊，这个除去工程量，那么我们在设置调整完之后呢，就可以开始建模了，首先呢我们选择新建构建，然后呢布置图圆，布置图圆的时候呢，我们这里有一个快速布置的方法啊，就是使用智能布置下了这个按照外轮廓，这样呢我们可以把整个 楼洞的啊这个地址外墙面快速的布置为一个整体的施工段，当这样的整体的施工呢布置完成之后呢，我们可以使用这个分割的功能，当这样一个整体的施工段啊，按照实际的各类面的这个划分啊进行分割 好的鼠标右键点击确认，这样呢我们整个外墙面啊东西南北各个立面就快速的分割好了，然后呢我们依次用于分割好的各个立面啊，修改图原名称， 我们认定北立面呢啊，我们设置为这个竖向分段一，然后呢我们设置动力面，意思为竖向分段二， 南立面为竖向分段三，西立面为竖向分段四，这样我们各个立面的分段啊就快速的分割好了， 具体我们各个地面这个分段啊，是分段分，是分这个分段一还是分段二，大家可以自由去选择，那么我们接下来呢，就需要将这些图原啊快速的复制到其他构建楼层当中。比方说我们南北地面，由于这个啊，这个窗户的线条造型比较多，实际的施工进度呢比较慢，我们仅从这个十八层啊施工到了十五层， 那么我们在提亮的时候呢，只需要提南北立面啊，十八层到十五层的外墙工程量，那么这个时候我们建模需要怎么操作呢？我们就分别啊，选中南北立面，然后使用复制到其他楼层的功能，将这一层的外墙工程施工段的图圆啊复制到十五层即可。 比如说我们东西立面，由于是整面的这个大粘墙结构啊，外墙这个造型呢比较简单，施工进度呢比较快。那么我们东西立面比如说施工到了啊，这个十二层，那么呢我们就可以把十八层的这个外墙的图源呢，快速复制到十二层当中。那么这样呢，我们南北立面啊，从十八层到 十五层，所以统一归属到刚才所划分的这个数项分段一啊，以及这个南里面的这个数项分段三。东西里面呢啊，我们复制到这个十二层，这个图员也会统一的归属到啊，他们设置好属于设置好的属性当中的这个数项分段四，我们这里呢可以进行对应的查看啊，比如说我们查看第十五层，我们交到第十五层的时候呢，我们可以看到啊，这里的所有的这个时空段图员呢啊也是完美的复制了过去。 这里呢我们可以看到北里面呢依旧是出现分段一，南里面呢依旧是出现分段三，西里面呢是四啊东里面是二，和我们刚才设置呢是一模一样的， 这样的话我们就会把实际外墙的东西南北各个立面的啊，竖向进度的这个建模啊，施工段这样竖向的划分，那就可以快速的完成了， 当建模完成之后呢啊，我们就可以进行这个汇总计算或者实时计算啊，我们这次呢是由于工程版的新升级上来，实时计算还没有开，那么现在呢我们可以点击一下全楼的汇总计算，汇总计算完成之后呢啊，我们就可以查看对应的报表量以及呢可以进行对应的这个某楼层的这个施工的提亮都是非常的快速啊，以及方便的。 好的，我们汇总完成之后呢，我们可以点击这个施工段提亮的功能，可以查看具体每个立面下的啊，我们外墙这个工程量，这里呢啊我们这个外墙施工段可以除去木墙面积，保温体积，保温面积啊，以及这个墙面抹灰面积和块料抹灰面积的工程量。 在这里呢我们可以看到北立面的啊，我们这样的一个工程量都是有一个这个实时的汇总与铜币，然后呢我们可以查看对应的报表量， 在图鉴报表当中呢啊，我们可以看施工段结构工程结构类型的工程量汇总表，我们切换到切换到外墙工程的施工段结构类型， 可以看到我们刚才设置的竖向分段一下的北立面的各个楼层，十五层，十六层，十七层，十八层的工程量把我们全部统计在了一起，保温的体积，保温的面积， 外墙的抹灰面积和外墙的块料面积都是有这样一个啊，方便清晰的一个汇总，让我们用户在提亮的时候呢更加方便，同时呢竖向分杠二，我们刚才设置是通利面下的啊，十二层到十八层做这样的一个啊清晰的一个汇总统计。然后呢我们再切换到施工段的工程量汇总表当中呢啊，查看一下 本次更新呢啊，我们把装修部分的内墙面和外墙面的构建呢，在报表当中呢做了一个独立的区分，以前呢我们只能查看到外墙面的这个工程量，现在呢为了让我们的用户朋友更好的查看外墙的数项分段下的这个工程量的铜器，因此呢我们对于外墙面在施工段工程量汇总表当中呢做了一个独立的区分 啊，做了一个独立的区分，可以看到我们的数量分段一下的十五层到十八层，整个外墙的各个详细的工程量啊，都是有一个实时的统计，非常的方便。那么以上呢就是我们本次外墙工程施工段介绍的全部内容。

从简历墙深表，我们可以得到墙的编号，它的标高，厚度以及它的配置信息。我们打开软件，点击简历墙，点击新建内墙或外墙， 输入他的厚度为三百，我们从图纸得知他的水平分母钢筋是 c 十二，加上 c 十 二百，大家注意这个括号里的数为他的排数。水平金和垂直金相同，我们直接复制，这样我的墙的属性就已经修改好了，我们通过极限的方式进行绘制， 同样气体墙的方式也是一样的，点击气体墙，新建内墙，新建外墙，输入它的厚度，以它的 pc 信息通过 直线的方式进行绘制，也可以通过体能方式在封闭区域范围内进行绘制。

广联达建模技巧之简历墙梅花形拉精结点修改方法， 今天分享的内容是如何修改简历墙拉筋结点。我们的简历墙的 图纸要求中写了一句话，要求我们的简历墙拉金是一个梅花形的双向布置， 那么我们点开广联达，找到钢筋设置计算设置点，节点设置，找到简历墙，然后我们向下找到第三十三条，这个位置 是我们简历强身拉筋布置构造，原本的布置构造是一个矩形布置，然后我们给他选中一个梅花形布置点，确定就改为梅花形布置了，这 这样我们就完成了图纸要求的简历墙拉金梅花双向布置， 只需要修改一个节点就可以了，将我们的矩形布置改为梅花形布置即可。好， 今天的内容呢就分享到这里，如果大家想学习更多更深入的课程，可以私信我们，谢谢大家！再见！

大家好，今天看一下强身大二腿该怎么看？这是叫强身大药，就代表他是叫抛面土，这代表了室外边高，这负的零点四五米是代表室外边高，这政府领是代表一层的室内完成迈锐表高， 这个零点三就代表是床头的高度是三十公分，这个四米二在我的窗户的上铺尺寸是四米二，这五米一是在我的一层的二，二层的楼面的表高是五米一，这些都代表女儿强了，这些小面。
