大家好,今天讲一下万豪测量软件建坐标系的一个方法。首先讲两个圆建坐标系,我们测好两个圆,在图形区圆一圆二啊,这里我另外再测一个圆三,选中圆一点 圆点。好,现在这个地方就作为圆点的 xyz 的坐标,你可以看到是零零零,我再找一个圆作为那个轴的方向,那个在这个地方有个轴摆正,我们就点这个 a, 他自动会摆正的。好,第三步我们保存坐标系,这个坐标就变完了,那我们看一下这个第三个圆,第三个圆就是根据这个零点的一个坐标关系, 现在讲一下两个点建立坐标系。首先我测了两个圆圆的中心点,我们构造出来点一,这个圆二的中心点是点二,我们选中点一,然后在这个圆点这里点圆。点。好,他目前把这个圆的中心点的位置作为 xy 坐标的零点, 看到没有?这个点的坐标是三个零,然后我另外一个点就是这个中心点,然后我们轴摆正啊,点这个轴摆正,点 a 的这个轴摆正,点一下,好,这个坐标已经摆正了,可以看得到这个坐标,这个是四点四八二。好,这个是他的 x 的一个坐标关系,那我们看一下这个圆的和这个的坐标关系,就是 四点四八三,还有 y 的是一点九九二,好,这个是另外一种建筑标的方式。 讲一下两条线构造一个焦点,用焦点作为零点,用一条线作为轴摆正。建坐标系的方法,这个我已经测量完了,点也构造出来了,我们在这个元素这个地方点点,点中,之后点圆,点好,这个零点就建完了,然后再选中一条线,我们选线一 x 轴的轴摆正 好这个坐标,就这样完了,我们最后一步保存坐标系完成。现在我讲一下一个圆一条线建坐标系。首先我们在 影像区测量一个圆,测量一条线,测完之后这个图像区显示区就有了一个圆一条线,我们选中这个圆,可以在这个地方选中,变黄色的时候点圆,点好,坐标明点已经建好了,这条线我们可以用作轴摆正,选中他或者在这边选中点轴摆正自动的好,现在他的坐标就建好了。最后一步保存坐标系。 前面讲了很多种建坐标系的方法,我们举一反三,还有很多种方法可以,就是大家自己摸索一下。
粉丝7091获赞1.8万

大家好,今天我给大家讲一下这个电缆的测量,首先我们在元素工具里面找到这个避云线,然后在方法这个工具里面找到这个轮廓,这个一定不要错,然后我们起点, 终点双击,起点,终点双击,好,他现在让我们输入点数,我们输入两百点,确定他现在已经开始自动扫描了,找一个路径。 好,目前外表面这个曲线扫完了,那我们 用同样的方法,元素避云线方法,我们选轮廓起点,终点双击,起点终点双击啊,我们说一百五十个点, 这个根据你的弓箭的大小去选择点数,确定他已经现在开始扫描了。 好,很快这个曲线的内表面已经扫完了,那我我们现在开始专业工具 电线绝缘厚度的一个测量点开,点开了之后呢这个选项呢就是电缆的内形,我们这个是一个三星的一个电缆,他是叫做有凹槽的内表面这个工具, 这里面其实还有很多实心的,扇形的啊,不规则表面的都可以。然后呢第二步呢,我们要把这个内曲线和外曲线拖进去,我们按住我们的键盘的 out 键,我们先拖这个 内曲线,好,我们再拖外表面曲线, 好,我们点击上。好,现在他这个结果就出来了,大家会测这个电缆的这个功能的吗?谢谢大家观看。

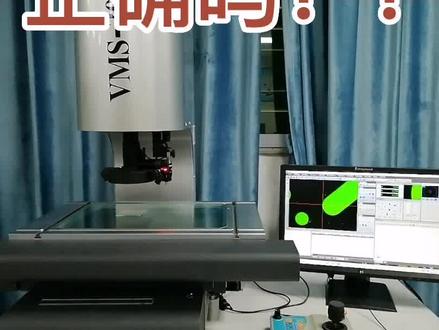

大家好,今天我们讲解一下万豪自动机的一个像素校证,今天我们把校证片放在公交车上啊,然后把它调清晰,调清晰之后,那么我们首先第一步我们 需要找一个圆来孝顺他,通过这个影像区啊,影像区窗口,通过这个十字线分为四个小窗口,那么我们选择的这个圆就不能超出他哈。打个比方,我们放在左上角, 在左上角之内,然后就 ok 了,然后点右键像素笑声,像素笑声管理, 让选择零点七倍,然后我们自动机就写自动就好了啊,手动机我们就默认他就是手动,然后点消失,然后双击 让他会自动去去消震,他其实是固定一个圆,在四个细心里面走一圈, 让我们看一下,只要 b 线和 c 线的尾数接近就 ok 了, a、 d 两线不管了,然后退出。

大家好,今天给大家讲一下万豪软件扫描异形键到 cad 的一个方法。首先打开软件找到这个扫描功能,然后只需要按空格键,这个轮廓就扫描到右边了。 我只用了几次就把这个零件的轮廓扫描出来了,我需要右键保存数据,命个名称零零一保存。可以呢,我们现在打开这个 cad。 好,刚才我们扫描的就到这个 cad 里面去了,我们可以在 cad 里面做这个意向工程的二次开发,谢谢大家观看。

大家好,对于有台阶差的弓箭测量不准的解决方法,我们首先打开这个帮助菜单,然后在功能这个设置,我们输入这个密码, 输入进去之后呢,我们找到这个其他这里有个投影,我们把它打上勾,然后点确认,然后我们重启, 重启之后呢我们看一下这个地方有个投影,嗯,我鼠标点的地方你要把它点亮, 不管是手动机还是自动机,你有台阶插的,你要把这个功能打开,打开之后呢测量他的距离啊,角度就是很准的,谢谢大家的观看。
