液压卡盘安装全过程

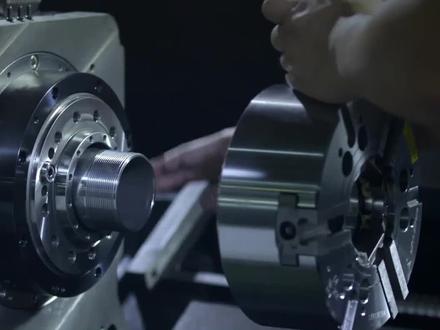

液压卡盘的安装，将拉管悬在回转缸上，有缺口的一头朝外，踩下脚踏板，使拉管处于后拉状态，拉管伸出长度为 20 毫米。装卡盘时，拉管处于前推状态，卡盘的消子孔对准主轴消子，用套筒扳手把卡盘与拉管螺纹连接， 将六颗螺丝对角安装锁紧，最后打下卡盘跳动控制在五谬内。如果要拆卡盘和装卡盘顺序相反， 先把六颗螺丝松掉，踩下踏板，拉管前推，把卡盘与主轴分离，用套筒扳手把卡盘与拉管螺纹旋开。在使用过程中一定要注意卡盘的保养，定期给卡盘润滑，可延长其使用寿命。相反，加持力减弱、精度不良磨损及卡住。

三爪液压卡盘该怎么安装到机床上？今天我们将演示整个安装过程及注意事项，点赞收藏。现在开始。首先拆开三爪液压卡盘中间的盖子， 接下来我们了解一下液压卡盘的松开夹紧工作原理。首先主流上会有个拉杆，我们可以通过程序或者按钮来控制拉杆的前后移动，卡盘底部中间也有一圈螺纹，我们用手可以推动前后移动，在移动的同时我们可以看到三爪会有开合。 通过刚才的演示，我们只需要使用这个配套扳手从卡盘前端塞入孔内，将我们卡盘中心螺纹与拉杆螺纹进行装配即可完成卡盘的松开夹紧。接下来开始现场操作，首先确保拉杆在伸出状态，接下来放入卡盘开始安装， 接下来使用配套扳手将卡牌拧紧， 最后确保我们三爪卡盘内部的三个定位孔其中一个与主流端面的定位消配合并拧紧三爪卡盘即可。 三张卡牌已经安装完成，最后我们上紧盖子即可。 这次液压卡盘全部安装完成，我们最后来看一下效果。

将拉管螺牙部分及夹头螺帽螺牙部分涂上黄油，以预防年久生锈拆不下来 夹头。上机前，取下夹头上升爪及防尘盖，在夹头上先装入一根螺丝后将夹头上机锁上。螺丝固定后，再将其他五根螺丝锁上。 螺丝全部锁上时，切记锁紧，要让夹头仍可移动维加。 将夹头螺帽对准拉管，若无法锁入，则移动夹头来对准拉管即可。以顺时针方向锁入螺牙。锁入到无法在锁进时， 再以平均对角线方式运用扭力扳手，并参照说明书规范， 安装夹头的螺丝需按对角线方式依规定立矩锁紧， 锁紧力举不足或太大可能使螺丝损坏，并导致夹头及弓箭飞散，产生危险，并可能造成夹头偏摆，影响工作精度。 将油压力调至五到八 kgf 后，踩踏脚踏板开关，使油压高，火塞前进后退 移动时再将夹头螺帽锁入到底，此时由压力 必须调至五到八 kgf， 是避免当螺压没有完全锁入时损坏螺牙。 将夹头形成调至张开位置后，先将夹头螺帽以逆时针方向旋转至无法后退位置，再以顺时针方向锁入至螺帽有个定位钢珠凹槽即可。 螺帽的定位凹槽有四个，锁入时转四分之一圈内即可找到定位凹槽， 防止旋转时螺帽松脱，以避免形成顶住夹头端面，造成螺丝断裂或夹头本体变形。运用千分表检查油压夹头外径偏窄是否与公叉 内夹头大小不同对应外径公差亦有所不同。参照说明书上规范， 锁上防尘盖时，必须注意夹爪张开位置，以防止安装不正时夹坏防尘盖。最后锁上生爪，并注意梯形块不可突出于主爪端面。

看到找到主桌的定位孔和这个反蓝的定位孔对住这个定位孔，将整个卡盘拖上去，然后先用一个螺丝把这个卡盘固定住， 这个时候注意啊，你的拉杆是处于后后拉状态呢，如果前推状态的话，他会顶住 一次呢，大概先装死三到六个啊，都可以，先装三个固定也可以，但是不要完全拧死，这个时候我们需要把这个拉杆的螺纹给他拧到拉杆上去，看到没有， 稍微向后推一下，然后用这个 卡牌扳手把这个螺纹给他拧上去， 这样装卡牌会稍微轻松一点的。 当然如果你力气大的话，先可以把这个用一个螺帽先把螺帽装上也可以啊，只是呢装螺帽抱着这个卡牌会吃力一点，这样装的话要轻松很多。 这个时候可以微调一下卡牌的形成，让他处于一个形成中间位置， 检查他的形成啊刻度表，看他的两个刻度没有问题。之后把防尘盖给他装上去， 然后先装一个卡爪，然后把六个螺丝依次给他锁紧。

今天改造一台宝骏的 sk 五零 p 系防主动改液压，第一步我们先把反弹拆了， 我们先把油缸反弹先装上， 落地了，现在我们锁个螺丝，把这个法兰调紧好了，打表我们调一下法兰的同心度啊，一般打这个位置止口，这个位置调节这个顶丝来调这个同心度啊， 一般法兰盘我们要下到一丝以内啊，现在只有六个，没有吧，我们把拉杆拧到油缸里面啊，区分一下，这个带缺口的是锁油缸的，没缺口的是锁油缸的， 我们要拧到底啊，我们要把这个安装面清洁干净啊，拉杆跟油缸一起塞在主轴里面啊， 这是后锁的啊，我们把这个螺丝塞进去啊，先不要锁紧，稍微拧紧一点，我们好校校正，我们用记号笔记个位置啊，到时候找不到位置， 先锁三个螺丝来校吧，这是炉，打一下我们油缸的外沿跳动校正一下，现在我们油缸校到了一个丝啊，先把锁紧锁紧呢，看一下外沿跳动应该在六个没有，六个没有到，八个没有。我们把油管现在接上啊， 我们现在把空气开关接上啊，这是三百八空间的， 现在我们把电磁阀的线接上， 找一下信号线啊，两个信号线，还有一个脚踏板的开关，现在接上电源线，我们电路就算接完了，线已经接好了，我们看一下油泵的动作， 现在我们可以装卡盘了，客户要安装的是十升的四爪卡盘，现在我们把卡爪已经拆了，防尘盖拆了，用套子扳手来装再拆， 现在我们用扭力扳手把我们的固定螺丝锁紧， 现在我们卡盘已经装好了，我们打一下卡盘的外缘跳动，卡盘的外缘跳动大概在四米欧， 这样我们今天的改装就结束了，我们看一下我们装了哪些东西啊？这个卡盘是十寸的，十寸四爪卡盘，客户要求的是四爪的，然后尾部呢？我们装的是在这里面啊，我们加了一个罩壳，因为这个油缸凸出来了，这边很危险，里面是十寸的油缸，这是我们帮他配个液压站啊，四十五升的液压站。

液压卡盘是怎么动作的？今天一个视频告诉大家，我们都知道液压卡盘装在机舱的主轴上面的，那么它不光是装上去可以用的，它是需要一整套的系统才能使用，所以呢今天我就做了一整套的结构，方便大家来理解。现在我们从卡盘开始说起， 卡盘有多种类型和多种规格，是根据你的需求来选择的，卡盘后面呢它是连接主轴的，但是呢它不能直接连接的主轴，它需要一个法兰，那么我们法兰呢也叫转接盘，顾名思义就是起到一个转接的作用，那这个法兰呢，尾部是连接机床的主轴，那头部呢是连接我们的卡盘， 这样呢就起到一个转接的效果，就顺利的可以把我们的卡盘装到了主轴上面。那么卡盘是如何实现夹持动作的呢？就要需要我们这个油缸了，油缸呢是连接液压站的，一个孔来进油，一个孔来出油，从而实现油缸的前后伸缩的动作， 那么它如何带动卡盘动作呢？那就需要我们的拉杆了，我们可以看到我们这个拉杆是直接可以连接这个油缸，这头连接这个卡盘的， 就可以通过这个油缸伸缩带动卡盘做动作。那平时呢，我们是看不到这个拉杆的，因为它是个主轴里面的，因为今天没有主轴在上面，所以大家可以很清晰的看到它的原理和结构，所以你知道它的原理了吗？

今天给大家出一个液压卡盘，一小时快速安装教程，小白也能成功安装！ 这是一台云南产六一五零数控车床，准备好由我们提供的全套所需配件包含卡盘、油缸、拉杆、法栏及快速安装傻瓜式液压站。我们先取出卡盘擦拭干净， 将卡盘用螺丝安装在主轴上， 把所有螺丝安装到位，然后全部上。紧 接着我们来到主轴尾部，安装油缸连接法兰，法兰是以螺纹方式连接至主轴端，只需将螺纹旋到底旋不动即可， 然后上紧法兰侧面指头螺丝，防止使用过程中法兰松动。接着我们拆掉卡爪和防尘盖， 把上好拉杆的油缸，从主轴尾部再入主轴中，在卡盘处用扳手旋转拉杆，旋转到底旋不动即可。然后安装六颗固定螺丝， 用百分表调整油缸跳动值， ok now！ 最后安装油管接头， 这这 安装高压油罐， 安装回油管，这样机械部分就安装完毕了。接下来安装电路部分，先用开孔器打好走线孔， 装上线管接头， 将线束塞入走线孔， 把线完全抽进电柜箱中，线管塞入机头中。然后我们开始接线， 接上三根液压站电子线，接上两根散热风扇线， 最后还剩四根信号线接好，最后整理线路，电路安装完毕，用时十分钟， 几根线小白也会安装 完美漂亮！ 开始加入液压油 快加满了， 上电调试系统参数，打开液压卡盘功能 参数修改完成。打开主轴正转显示位加紧，无法旋转，主轴表示功能正常，踩下脚踏开关，卡盘动作正常。 最后一步，装上防尘盖， come on！ 全部安装完毕，我们看看效果， 其城市电路液压站非专业人士也会安装， 总用时一小时，全部安装完毕，感谢观看。
