中海达怎么生成cad图

中海的 rtk c、 a、 d 放样，首先打开 high survey 软件，点击 c、 a、 d 放样，进入 c、 a、 d 放样界面， 点击 cad 导入文件，找到需要导入的 cad 图纸。导入图纸， 点击确定 c、 a、 d 图纸已经打开，拖动图纸，找到需要放样的点位， 手部上可直接调整放大或缩小，也可以点击这里， 比方说我们这里要放一个点， 移动图标到需要放样的点位上，根据指北针提示移动快，接近目标时会有绿框提示 精度在二厘米以内时进行采集， 到达放样位置，点击采集，点击确定中海达 c、 a、 d 放样就完成啦。

当我们打开 cad 图纸，发现图面上的坐标，如果说他的单位为毫米级，那么我们过往是通过 cas 软件以及相关的软件 将图形进行整体缩放来达到单位的转换，从毫米转换成米，那么我们现在的手部软件会更加的方便与便捷。我们点击右侧小齿轮，然后里边有米转换为毫米单位。毫米转毫米的单位的图标，我们只需要一键就可以直接 将坐标切换过来，我们发现刚才的坐标已经由毫米转成为米的单位，这个是一个施工的建筑的一个图纸，他呢是当地的城建坐标，所以坐标有正有负， 那我们再拾取另外一个坐标来查验一下，我们发现单位已经整体的将图形转换成功，由好米单位转换成米为单位。

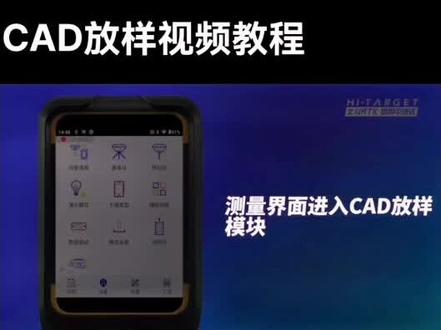

测量界面，进入 cad 放样模块，地图左右两栏包含常用工具按钮，长按会弹出提示该按钮功能。 点击 cad 数据按钮，选择 cad 文件， 导入成功后界面即可显示。 点击选择放样点按钮，拖动选点箭头，选取需要进行放样的点位，松开手指完成放样点选择。 点击图选按钮，变为开启图选状态，单击选择图上限行，选中后再次点击图选进行线放样。配置可以选择配置放样方式，默认按照里程进行放样，也可以切换为按照节点放样模式。 我们以按照里程放样为例，设置线路的起点里程为零处，使放样的位置适龄里程增量保持默认时，偏具为零，表示放样中心线。 点击确定后返回 cad 放样界面。如果发现需要调换放样线的其中点，点击左侧工具栏顶部反向按钮， 通过图上左右快捷按钮，配合输入的增量值，可以快速切换放样旅程点 顶部下拉框内也可以 实时自定义放样的里程和偏句， 如输入里程八零天 g 二五对应示意线，完成引导绘制。 除此之外，界面左上角显示实时投影的里程和据投影点的偏具高差信息。 我们在介绍另外一种实时放样模式。测量配置中，在放样下打开实时里程放样开关， 回到 cad 界面，此时界面引导线始终维持绘制，在实时的投影点也不再出现自定义里程的设置， 即始终放样距离线路最近的点。特别的，如果放样的实体是快 选中后，通过炸开实体按钮，炸开后即可同之前步骤一样进行线放样。在放样时进行采集的点除了保存到坐标点库之外，退出 cad 模块时还可以选择 是否会知道导入的图纸上勾选保存，则采集点信息一同保存到 cad 图纸中，下次打开同步显示 cad 放样导入数据文件暂不可以追加，可通过导入其他 cad 文件进行替换。当前放样文件 软件进入后默认恢复上次放样的文件和图层配置信息。

点击进入工具中的土方计算，计算方式有三种， 第一种是一句参考高层，输入一个参考高层作为基准平面计算面文件与参考高层构成的平面之间的土方量，假设设计的高层平面是三百米， 点击选择面，跳转进入面库，点击添加，进行新界面文件，输入面名称后进行面点的添加编辑， 我们直接进行批量添加，选中构建面的点，添加完毕后， 点击预览按钮，可以查看该面的三角网，图形无误后点击确定对应的面临，填充至选择面下，点击计算 土方，计算结果如图所示。右上角可以导出土方结果报告。 第二种是依据参考点，与参考高层类似， 从点库中选择一个点，以该点的高层作为基准平面来进行计算。 点击计算土方，计算结果，如图所示。 第三种是依据领一个面及两期土方，一般应用场景是土方填挖前一次原地面构成面一，填挖后再次测量一次原地面构成面二、计算施工前后两期之间的土方。 这里我们也可以选择导入面二、 导入格式支持如图四种，选择 cas 格式，导入后进行选中确定， 点击计算土方计算结 我，如图所示。 以上三种均可以自动以范围来进行计算。 勾选定义边界，添加边界点，按固定的顺时针或者逆时针添加边界点 完毕后可以预览，查看范围是否有误， 确认后再次点击计算土方，计算结果如图所示。

今天录一个大坐标，就是我们的车辆坐标转小坐标，也就是数学坐标。然后首先我使用的蓝方开始九点一，然后我们打开一个，随便打开一个桌面来，关键 我们这个这个叉六这个位置是个空字点，然后我们先用坐标标注一下这个种图里面的种图里面的应该是我们的测量坐标，现在的测量坐标我们转正转换成小坐标， 我们在命令栏里面输入 two， three， 开始 切换一下输入法六十四开始回车，然后这里会提示，密站栏里面会提示 找一个圆点， 然后指定 a 开始走，指定随便指定一个位置啊，就这个位置，然后指定 a 开始歪平面， 然后就输入他明年就输入 pl， 双击回车，双击两下，然后正在重生成模型等，等待一下 看见没有？从生成模型他这个比例比较小，然后我们现在给他放大，把图纸放大，然后我们再再进行标注一下，随便找个地方标注，我们还是标注这个叉六这个控制点，这个位置 他现在已经转换成我们的一个小坐标了，看到没有？来我们随便的点， 没事， 这边不要抽， 那说明我的小图标转换成功。

中海的 id， kcd 道路方向，现我们进入软件 连接设备， 蓝牙已连接， 现在固定紧了。进入测量斜低放样， 然后我们打开我们的道路，右边第二个符号，导入文件， 找到我们道路 d 道路及格式的 cd 道路放压 这个 cd 文件， 然后左边这个是放大符号，缩小居中，还有这个地球的全图， 然后来讲一下右边第四个符号，这个图选单击，他 选择我们这条优闸道，像我们想放这条优闸道，选择他再点一下第四个符号， 然后里层放样。放样方式，这里可以按节点放样，也可以按里层放样，项目按里层放样， 起点里程是零的，放养里程从零到八百一十九都可以，里程增量二十 偏距，现在是零，偏距零就是放中装，然后姐点测向后五百四十八点八米，向右八点一米，然后到起点， 在这边往这边中点，这个方向反了，我们点一下左边左上角这个符号，反向，那他起点就从这边开始， 然后看一下左上角这里 k 二七零，这个是学习里程跟偏距负三 向后两百七十点二米，向右八点一米，底下这里有个里层增量， 现在我们放的是零厘米长，往右二十的四十、 六十，八十一百，这样可以一路换过来，然后现在我们放的是编装，编辑，我们可以改为零，改为零的话这里就放的是中装， 那我们再前进，向后一百一十点二米，向右三点一米，一路换过来。 好，现在我们可以放这个 二百八十这个里程， 我们把它放出来 十七里里长根偏距，他根据我们走着的向前零点四米，向右两米， 这样我们就可以把它测出来了，测量保存，然后编装，编剧假设我编出来五米，可以放一个编装， 我们就可以拔到向前零点零米，向右四点九米，向前零点零米，向右二点八米， 这样就很奇怪很方便了， 直接把它撤出来，这个就是 道路放样，然后我们退出来右边第三个符号，这个可以直接捕捉向后零点二米，向右一点零米，我们可以直接捕捉这个 放电 焦点， 还有一条线的中点，这里都可以捕捉垂竹、 圆心节点，这些都可以，这个鞋底放样很方便的，向南一百五十七点五米，向西四百一十八点八米，想放哪里就可以点哪里 就解放了， 这个就是结合 cd 放样进行道路中边装放样。

测量界面，进入 c ad 放映模块，地图左右两栏包含常用工具按钮，长按会弹出提示该按钮功能。 点击 c ad 数据按钮，选择 c ad 文件， 导入成功后界面即可显示。 点击选择放样点按钮，拖动选点箭头，选取需要进行放样的点位，松开手指完成放样点选择， 点击图选按钮，便为开启图选状态。单击选择图上线型，选中后再次点击图选进行线放量配置可以选择配置放量方式，默认按照里程进行放量，也可以切换为按照结 变放量模式。 我们以按照里程放样为例， 设置线路的起点里程为零，出示放样的位置是零，里程增量保持默认时偏距为零，表示放样中心线。 点击确定后返回 c ad 放样界面，如果发现需要调换放样线的其中点，点击左侧工具栏顶部反向按钮， 通过图上左右快捷按钮配合输入的增量值，可以快速切换放量里程点。 顶部下拉框内也可以实时自定义放样的里程和编剧， 如输入里程八零天居二五对应试一线完成引导位置。 除此之外，界面左上角显示实时投影的里程和具投影点的偏距高差信 我们在介绍另外一种实时放样模式。测量配置中，在放样下打开实时里程放量开关， 回到 c id 界面，此时界面引导线始终维持绘制在实时的投影点也不再出现自定义里程的设置， 即始终放样距离线路最近的点。特别的，如果放样的实体是快 选中后通过炸开实体按钮，炸开后即可同之前步骤一样进行线放养，在放养时进行采集的点除了保存到坐标点库之外，退出 c ad 模块时还可以选择是否绘制到导入的图纸上，勾选保存，则采集点信息一同保存到 c ad 图纸中，下次打开同步显示 c、 a、 d 放样导入数据文件暂不可以追加，可通过导入其他 c、 a、 d 文件进行替换。当前放样文件 软件进入后默认恢复上次放压 的文件和图层配置信息。

参数计算， 侧区周围至少两个已知点，参与四参数结算，第一个已知点 gps 零一，第二个已知点 gps 零二， 用 gps 零一和 gps 零二两个已知点进行参数计算。先将这两个已知点坐标录入到控制点库里，点击进入项目主界面， 点击进入坐标数据库里，点击控制点， 在控制点库界面点击添加录入已知点坐标，输入已知点名 gps 零一，输入 gps 零一的 x 坐标，输入 gps 零一的 y 坐标，输入 gps 零一的 h 坐标，输入完成，点击确认保存录入信息，录入 gps 零二坐标信息， 继续点击添加，输入 gps 零二坐标点名，输入 gps 零二的 x 坐标， 输入 gps 零二的 y 坐标，输入 gps 零二的 h 坐标，输入完成，点击确认保存录入信息。 控制点坐标录入完毕，请点击返回按钮， 先去已知点 gps 零一用移动站采集坐标， 点击进入测量主界面， 点击进入碎步测量站对中整屏，达到固定结中误差三厘米左右就可以。点击手动采集按钮， 点击删除点名，输入框里默认点名，输入点名 g 一，输入当前移动站杆高两米，然后点击确认按钮保存坐标， 再去已知点 gps 零二用移动站采集坐标， 移动站对中整平，达到固定结中物差三厘米左右就可以。点击手动采集按钮 g 二，点录入信息无误后点击确认保存坐标。 gps 零一和 gps 零二坐标采集完成，点击返回按钮， 点击进入项目主界面， 点击进入参数计算，点击添加按钮进行坐标匹配。 圆点坐标，请在碎步点点库掉入 原始数据库里选择采集点 g 一 目标点坐标，请在控制点点库掉入。 控制点库里选择采集点 gps 零一、 gps 零一的圆点和目标点的坐标匹配完成。点击保存按钮， 点击添加按钮进行坐标匹配。原点坐标，请在碎步点点处掉入 原始数据库里，选择采集点至二目标点坐标，请在控制点点库调 控制点库里选择采集点 gps 零二、 gps 零二的圆点和目标点的坐标匹配完成，请点击保存按钮。点击参数解算类型选项 一般我们选择四参数加高乘以和就可以。点击计算按钮开始算转换参数， 四参数结果已算出，一般尺度大小接近于一，确认参数结果后，点击应用按钮， 参数导入坐标系统中，我们可以进入坐标系统查看参数应用情况。点击平面 参数转换，计算参数值已掉入应用，点击高成礼盒，算出的高成改正值也已应用。点击返回按钮，退出坐标系统。设置界面，参数计算完成 到其他已知点剪合精度移动站对中整平， 点击测量主界面，点击进入碎步测量， 达到固定解中，误差三厘米左右，看当前坐标和该点已知坐标的差值，差值在几个厘米以内，说明计算的参数是合格的。
