sw打开step文件被锁住或不兼容

下载的 solidworks 图纸打不开，三十秒教会你用 solidworks 打开 stp 文件，出现这种报错怎么办？三十秒给你解决方案。打开软件之后，我们点击系统选项， 然后选择导入这一栏，在这里把三 d 关联选项去掉，勾选即可，然后点击确定，这样就可以正常的打开 stp 文件了， 你学会了吗？

如何用小的 works 打开 stp 文件？咱往下看，点击下拉菜单打开，点击 u 盘点选 stp 文件，点打开。 在我们收到是否使用一个空模板的时候呢？我们一定不能点确定，如果你非要点一下确定，那么恭喜你，这个零件你就打开失败了，同时在文件夹里会产生一个打开失败的文件，这到底是咋回事呢？ 其实在我们收到是否使用空模板的时候呢，我们不能点这个确定，相反我们要点这个取消，随后呢会弹出一个装备体的模板，这时候我们点确定。接下来我们会再次收到一个是否使用空 模板的提示，同样我们点取消这个弹出来的模板呢？是一个零件的模板，我们点确定，这样我们的 stp 文件里就打开了，不知道我给大家介绍清楚了没？

今天我们来分享一下一个关于 stp 文件的导入报错问题，我们首先打开一下啊，我这里准备了两个文件，一个有错的，一个没错的啊，那我打开的时候呢啊，我们说就用默认的啊，这个打开啊， 如果说打开报错的话，那他就容易报这种，对吧？这应该很常见了，什么文件无效啊，找不到啊，或者被锁定，对吧？如果首先我们判断一下这个文件是否正常 啊，如果不正常的话，他就包容错，如果说他是一个正常的文件的话，那么我们理论上的话是可以正常快速的打开才对，对吧？那这个就是一个正常的模型，对吧？他可以打 打开啊，这时候的话我要验证一下啊，怎么验呢？我们不要他啊，我这时候的话直接在这里那把他的后缀啊改下就行了，直接改成 tst， 两个都改，那前置 tst 啊， tst 第四本嘛，对吧？我们先看一下正确的这一个，那这时候的话我们会看见啊，这就是 tstp 开头，对吧？他的明码。然后呢，这时候啊，这是收入二零二导出来的， 要拉到底啊，中间的内容我们不管他，反正这就正常的，有开头，什么有括号，有括号结束吗？对吧？然后呢拉到底看到没有？这时候也有一个结束语句，每一个 s t p 都有这么一个结束语句的啊，然后呢，我们再看一下这个错误的，那他前面有开头，对吧？也开头啊，我们对比一下看啊 啊，你们发现这些开头的什么？这看到没有？描述是一样的，看到没有？这些东西都是一样的啊，然后呢， 到了底部啊，到了底部往下走啊，往下走，拉到了底，这是正确的啊， 拉到底，这是错误，看到没有发现？我们有时候发现到这里，哎，他就断了，对吧？他连一个完整的括号都没有，更别说他有个结束语句。所以说这个 stp 的话，他肯定是内容不全的，你是打不开的啊， 如果说有些情况的话，他不一定是这种数据不全，他全了就是被加密了这一片乱码的，如果说他有一批一批啊，下半部分或者三部分有一半乱码的话，他也是不正确的。 当发现这种不正确的东西的时候呢？我们这时候干嘛？这时候的话就表明了这一个文件是从导出 stp 的时候就有问题的了，所以说这时候你再说说了，我这边再怎么输入他也没用， 所以说我们这个只要一招啊，把后缀改一改，就立马可以判断这个 stp 到底是导入的问题还是导出的问题。以上就是我们本期的分享。

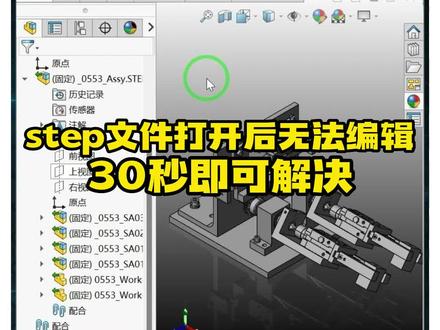

step， 文件打开后无法编辑，三十秒即可解决。当我们打开一个 stp 文件的时候，在左边找到这个模型的特征数，右击，我们发现没有办法对待进行打开和编辑，三十秒告诉你解决方案。 首先在我们系统选项点开正下方找到一个导入的，这里边有个叫文件格式，下面一个普通，然后这个地方启用三 d 的一个按钮给他点掉，点击确定，这个时候再打开我们的 stb 文件， 正在识别文件。打开之后我们发现这个模型单独的一个子装，我们可以打开单独的一个文件，我们也可以打开，打开之后我们就可以对这个文件进行相关的编辑操作，这个小技巧呢我们就分享到这。

大家好，今天给大家讲解一下如何正确的打开 step 格式文件，并且将其可以进行编辑和保存所有零部件。 因为在呃我们工业上或者说很多朋友在接到我们客户图纸的时候，都是打开的一个通用格式，所以我们 要如何去进行对他操作的话啊，这个还是有必要去给大家讲解一下。我们现在先打开一个通用格式文件 stb 格式 啊，比如说是打开这个， 我们在打开的时候，第一步就要确定我们他会 弹出一个空模板，我们一定要选择确定，然后选择我们的模板，不要点击取消啊，不要点击取消，然后呢？我们在这个文件打开之后， 第二步我们应该操作的是因为我这个文件已经打开比较多的一个次数，所以我们第二步就是应该这边会弹出 一个选项，就是断开链接啊，大家可以选择去断开链接，然后如果说大家没有弹出断开链接，我们可以打开系统选项里面有一个导入 启用我们的三 d inter next 的，然后点击确定他也是可以的哈，就是我们要断开他的链接， 然后如果说我们要针对某个零件，比如说这根轴，我们要对他进行编辑，我们可以先打开好打开零件，打开零件之后他会弹出这个 future works， 他会弹出是否想进行特征识别，我们点击试 好确定，他这个时候就是对我们的一些特征进行识别，转为 so the rocks 里面的一些特征， 因为你有的可能是用优居啊，或者说 pro 一画的呀，他之前打开的时候只是一个输入，现在现在他直接转成什么？转成了我们的一个旋转，甚至我们可以点击他的一个草图，他也是可以看到的。好，这个是关于零件如何进行编辑，然后呢 我们再打到这个整体的这个啊，是可以点否？我们有的时候小伙伴会问到，而我们后面要把所有零件给他保存起来，我们应该怎么操作呢？啊？其实这里也有一部给大家讲一下哈， 就是我们先啊直接断开电机之后，然后每个零件你需要使用它，你可以直接点击特征识别，然后你要保存所有零件的时候，你直接点击这个关闭，他会就会弹出来。 弹出来什么呢？你要点击保存所有，这里会弹出来，这里就要特别注意，因为我要保存所有零件，并且还有这个装配点，所以我们要点击什么？包括所有参考的 零部件，点击然后保存，他就会啊把我们所有的一个零件进行一个保存 啊，主要是 stp 格式的一些操作啊，大概是这种，第一个你要把这个零件打开嘛，然后进行编意嘛，然后直接定存，为嘛？所以我们的主要步骤就是什么呢？千万千万记住，我们打开的时候一定要选择 确定模板，然后选择模板，不要点击取消，这是第一步。第二步对于我们装备体而言，我们一定要选择断开链接，因为我这里没有显示哈，因为这个文件我之前打开过的原因。 好，如果说你这里没有断开链接，然后就选择我们系统选项里面导入，再点到我们的启用这个， 然后点击确定，然后在保存的时候擦掉它，选择我们刚刚所选择的，包括所有的零部件。 好，大概的一些步骤就是这样啊。呃，就先讲到这里，如果说大家在这个操作过程当中有什么问题啊，可以随时给我发消息，然后我们一起一起进行探讨。好，谢谢大家。

大家好，我是梁工，最近几天呢，有粉丝一直问我说他的客户发过来的三维 stb 文件呢，他是一个装备体，但是没有办法对他进行编辑，比如说他要打开这里面单独的一个零件， 但是呢没办法打开，这什么原因呢？像老版本没有这个情况，新版本是有这个情况的，那么我们是怎么解决呢？首先右击咱们的选项里边有个解散特征，咱们点击一下是等待， 现在呢已经解散完成了，那我们现在来试一下能不能打开，选择这个门板，我们现在就可以打开了， 像老版本是没有的，新版本就有这个功能，那么我们以后去怎么避免 这种问题呢？其实很简单，找到咱们这个齿轮再导入这里，把这个启用三 d 啊给他去掉。确定 好，我们现在把这个擦掉，重新打开，他就不会有了，我们现在去掉三粒之后呢，我们现在再来打开他就不会有那种问题了。 好的，我们现在已经重新打开了，那么我们现在就直接可以对他进行编辑了， 只要我们把那个三 d 给他去掉，那么他以后呢就不会有这种情况了。大家记得小齿轮导入里边的三 d 这个勾给他去掉，是不是很简单呢？你学会了吗？

即可解决。当我们打开一个 stp 文件的时候，在左边找到这个模型的特征数，右击，我们发现没有办法对他进行打开和编辑，三十秒告诉你解决方案。 首先在我们系统选项点开正下方找到一个导入的，这里边有个叫文件格式，下面一个普通，然后这个地方启用三 d 的一个按钮给他点掉，点击确定，这个时候再打开我们的 stb 文件， 正在识别文件，打开之后我们发现这个模型单独的一个子装，我们可以打开单独的一个文件，我们也可以打开，打开之后我们就可以对这个文件进行相关的编辑操作，这个小技巧呢我们就分享到这。

solid works 你永远不知道的小技巧？高版本打开 step 或者 igs 格式选项小技巧选择文件，点击选项，这里注意第一个默认值，根据文件 意思是这个原文件如果是装配体，那么打开就是装配体。如果是以零件设计的实体，打开后就是实体。我的原文件是装配体，所以打开后是装配体显示。这里你要了解下软件可能会出现识别不了的情况，所以我们可以认为它是随机的。 第二个，导入多个实体为零件，就是以装配体形式打开，也就是说这个文件的原文件不管是装配体还是多实体， 选择这项打开后强制变成装配体形式显示。第三个，导入装配体作为多实体零件，打开后强制以实体方式显示。如果打开文件不能修改或者出图，那么我们只要对其解散特征就好了。关注我 jkcad， 了解更多小技巧。

这种打开的 stp 文件，我们发现没有编辑按钮怎么办？三十秒告诉你解决方案。首先在我们软件的顶部位置找到这个系统选项，系统选项里边有一个导入按钮， 在导入按钮下边有一个叫普通文件格式的位置，将这个地方启用三 d 这个勾给它点掉， 然后点击确定，然后再将我们的模型进行导入，模型导入之后，我们发现就可以针对这个模型进行打开，同时针对他内在的单个零部件，我们同样也可以打开，同时针对这个零部件我们就可以对他进行编辑了。好，那么这个小技巧呢？就分享到这。

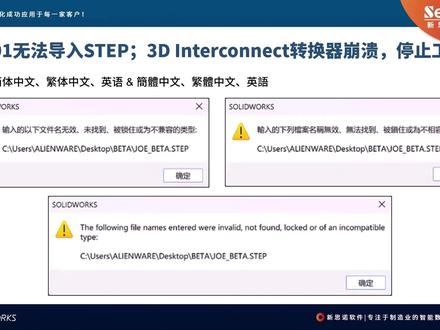

s t e p。 无法导入的问题，它在导入过程中呢，出现三 d 英特克莱转换器崩溃的现象，转换器一旦崩溃，那么就显示下面这个弹窗 提示，输入的以下文件名无效，未找到被锁住或为不兼容的类型是简体中文，繁体中文是也是这样一个提示，包括我们切换到英语版本，仍然是无法导入的状态。 相信看到这个弹窗，大家可能以前都遇到过，因为在以前的版本，过去的版本大概是二零一八年或者二零一九年，因为当时当时的版本呢，增加了一个转换器，就叫做三 d 英特莱。 大家一般遇到这个问题的时候呢，要么是勾选这个三 d 英特莱，尝试导入，看看能不能导入，如果不能导入呢，我们再取消勾选导入，取消这个开关再导入， 一般都这样，来回两三次迭代，就能顺利的将这个 s t e p。 导入进来。但是今天这个问题并不并不是那么直观， 比较麻烦的一个问题，也是升级版本后出现的。我们首先看一下具体的一个复线原因，复线步骤， 我打开打开要导入的 s t e t。 文件，好，可以看到刚刚就是闪了一下三 d e 的 可 light 停止工作，对吧？崩溃掉了。然后就是弹出这个提示，这是繁体中文中， 同样也是闪了一下，崩溃掉了。档案名称无法找到，被锁住，这英语版本也是一样的结果，所以可以排除是中文路径或中文文件名称的问题。 英语版本也崩掉了，无法导入，始终无法导入。 我们再观察一下， 我们在打开导入的过程中，它是可以触发这个三 d e 的 可蓝转换器，转换器的这个是没有问题，但是转换的过程中突然自动停止工作，崩溃掉，然后弹出下面这个弹窗无效，未找到，不兼容锁住，对吧？无法导入， 我们就开始着重从这这一特点上进行排查。首先我们看一下这个 intercloud 这个转换器的开关，这个转换器呢是我们 sos 二零一七版本加入的， 对它的目的呢是对其他三 d k 的 原文件保持导入链接，比如说 nx， cleo， sorry， 一 直 winter 这些斜坐类的三 d 设计。 我们在如果说在一个公司，一个大的公司，每个部门的三三 d k 的 都是不一样的，比如扫沃斯的就用别的，对吧？包括我们一些甲方乙方的沟通，我接了这个订单， 我的甲方要用的是别的软件，他给我提供一提供过来他原原生软件的一个格式，我需要用在扫沃斯进行导入，那么此时三 d 一 这可来就有很重要的作用了。 如果说我的甲方那边的原始数据进行了修正，那么他再传给我一个新的数据，我将新的这个原始格式拿到我的电脑上进行替换，那么在扫沃斯中，他可以对已经导入进来的原始其他三 d k 的 原始数据进行更新， 这是一个非常方便的一个功能。然后呢，于二零一八版本的二零一八版本开始增加了对 step 的 一个文件支持。 另外就是在二零二四版本的 st 二版本开始可以强制启动，也就是说从二零二四 st 二版本开始，这个开关 勾选起用和取消勾选起都无效了，现在是强制性让他保持这个链接，所有你即使是取消勾选，他也是会走一半这个三 d 三 d 一 特克莱这个转换器的一个进程，这相当于导索系统一个专利，这个东西 他必须在这个页面上显示，他还不能取消掉。 我们继续观察，可以发现他并不是跟这个特定的计算机有关。是是，如果说客户呢，在二零二二和二零二三版本他是可以正常导入， 大概就是在二零二四 sp 三或者 sp 二版本以后出现的这个情况，升级到二零二四和二零二五全全面复发。 我们左手拍长板，首先我们去查一下这个 step 文件是不是文件问题，把文件呢拿到我们自己的电脑上或者是别的电脑上进行测试，发现都是可以导入的。 而且重建问题的电脑中呢，我们手动去创建，比如说创建一个拉伸实体，一个最基础的一个特征 转存为一个 s t e p， 那 么他本本机电脑的扫沃斯对于他本机电脑的存储的 s t e p 也是这种无法导入的现象。同样也是三 d e t e。 转换器闪一下，工作过程中闪一下，然后立马停止工作崩溃掉。 而且出现问题的电脑，无论是本机还是外来的 s t e p。 均可以使用，以桌面打开就是以桌面可以预览， 预览显示完完整使用的，那 service 就是 无法导入不了，始终无法导入。那么我们排除一下是不是 s t e p。 文件名称和存放盘的 特字符问题，有没有中文呀？简体中文，短体中文或者特殊符号排除一下，结果这一点呢，我们也排除了，我们我们即使将那些存盘路径和文件名称使用全英语甚至是全数字这种单字节的符号和单字节的一些 一些字母去命名，那么仍然是无法导出的，所以可以排除掉这个文字的问题。 另外就是注册表啊卡进城的问题，像一些加密软件， 杀毒软件这类安全软件，它可能会卡进城，这个我们之前也遇到过。另外就是注册表问题，错误的注册表可能会导致这个三 d e t 卡莱转换器崩溃的现象， 但是呢，我们排查后发现也不是这个问题，我们先把注册表重置，然后卡进城，在系统配置的卡进城中一个一个去查证，他并没有发现卡进城的一个现象，而且也不是注册表问题，重置过后都是没有问题的，而且我们 重装了 zos 软件也是不行，甚至有的客户呢，将操作系统重新安装，然后再安装 zos 的 软件以后呢，依然可以复现这个问题，就是重做了系统依然无法解决这个问题。 而且另一个现象就是相同的 stp 独档文件呢，在低版本中是可以导入的，比如说二零二三，二零二二二一，二零二零都是可以正常导入的，就在二零二四和二零二五两个版本开始，就能导入 重现问题的节点在二零二四版本。 后来呢，经过我们的一个安装路径，有关 客户的安装路径呢，存在一些自定义的减体中弧纹或者是繁体中弧纹，就会导致这个三 d 英特兰停止工作，可能在转换的过程中，转换器会成功触发， 由于这些双字节吧，双字节这些字符的损坏路径会导致他马上停止工作，想崩溃掉。 锁盘路径呢？就是在我们 service 安装库上，汤默乐不是 c 盘吗？我们平常都是改为 d 盘或者 e 盘， 尽量避免在系统盘安装，但是呢，有的客户他有一些自己的一些要求，他想整理一下吧，想整理一下，看着更看着更后续，为后续自己提供一些便利， 他可能就会命名，比如说某某某软件存盘，对吧？便于将来升级软件的时候，卸载的时候提供一些便利。毕竟安装在系统盘，很多东西他也是清理不干净的，那么此时他就会用到一些简体中文 或者是繁体中文命名，甚至是用网名命名也有。 那么我们就就找台电脑测试一下是不是这个问题。我首先找一台电脑安装 service 二零二五版本，就是目前比较新的一个版本，我们把这个安装位置呢，手动改为 d 盘，然后 d 盘中建立一个文件夹，文件夹名称叫做安装路径。 同样另一台测试机上，我也建议一个文件夹在底盘中用繁体中文命名，一个文件夹叫做安装路径。安装这个操作程序的时候，全部安装在自定义文件夹中， 那么安装过后呢，就重现了这个问题，我们也将这个问题进行了上报， 可以看到这个。 br 幺零零零零四幺零五五六，这就是我们近期上报的一个问题，这个问题大概就是在这个 s p 二版本， s p 二版本以后发生， 做了一个大的结构改进，他不支持这个用户自定义的一些双字节文件，文件路径了，存放不让放在这里面， 那么后面可能就很快就会修复掉。所以如果说大家遇到这个问题的话，首先检查一下这个 安装存盘是不是有我们自定义的一些东西，如果有的话，那就把 service， 将 service 完全卸载掉， 完全卸载掉后呢，我们再重新安装，安装的时候呢，尽量使用他默认的这些路径，如果说要改盘的话，只改前面一个盘就好，后面让他保持默认就好。尽量不要有自定义的一些字， 尤其是一些特殊符号呀，双字节汉字呀，简体、繁体中文都不可以。
