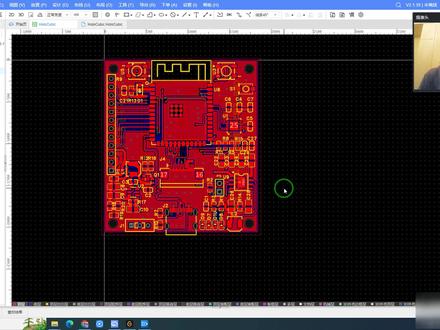

我们再用将创 e、 d a 再画完 p c b 版，把 p c、 b 打印回来的时候，那么我们要进行一个手工焊接，那么怎么样去快速的焊接呢？ 我们这里在家具创业里面有一个比较好用的一个辅助焊接工具啊，类似于那个动态的薄木表，我们在这个工具里头焊接辅助工具，点开 好让它加载一下，可能等等于几秒，好，这里就出来了。 然后他的左边他是这一个泵表的各个器件，像位号啊，他的值啊，器件型号啊，他的封装啊，以及他使用的个数啊，然后他的右边就是这一个三 t 的显示，非常的形象，然后你也可以 切换，可以切换成简图啊，就是这种啊，类似于黑白的隐藏的图片二 d 的，然后你切换到三 d 就看的非常清楚，然后这里的话你 可以显示如果说点击这个器件啊，第一个他就会显示哪一地方是用的这个器件的，在这一个板子上面，我们就可以根据具体的这一个位置啊，把这个器件贴到相应的位置啊，一次性用手工贴到位。然后我们如果是已经焊接完了之后，我们可以点击 勾选啊，已经焊接就代表焊接完了，然后我们在这个上面的可以显示全部的元器件，然后也可以显示啊，隐藏已经焊接的元器件，比如说我们刚才焊接的第一列，然后我们点击隐藏焊接的元器件，好，我们这几个位置都已经隐藏掉， 好，代表我们已经焊接完成，或者说我们仅显示已经焊接的器件。好，这是我们第一列刚才焊接的几个电阻啊，就是这几个焊接器件非常的方便啊，非常的非常的容易看得出是哪几个器件焊到哪几个位置去啊，非常方便。 然后这边呢还有导出泵表啊，还有一些啊，导出三金文件的一些功能啊， 比较齐全。然后这边右边呢是还有一个显示顶层的，顶层就是我们的这一个顶层的适应层，然后还有底层的显示底层的适应层 啊，我们滚动鼠标进行放大跟缩小，然后点击左键可以旋转，然后右键的话是进行平行的移动啊，所以我们通过这个工具的话就可以非常方便，非常快速的实现手工的焊接。

哈喽，大家好，我是安 a， 给大家介绍一下美化 pcb 加立创 e d a 扩展，能够将拐角美化为圆弧凸变得线宽去贝萨曲线的平滑过渡， 这个有快脚跟撤销支持，到时候大家直接在这里面搜美化 pcb， 应该就能搜到接下来这个插件，之后建议大家把顶部插墙显示给勾上，这样的话大家就能在置顶插墙这里打开了，直接就能用了。随便打开一个板子给大家看一下， 我们看一下基础的操作点，一根线点这里美化 pcb 圆滑布线只处理你选中的啊，然后支持二次修改，不满意呢，你直接拖着这个点往另一个方向拉就消失了。撤销， 然后支持圆滑所有的布线，它就会开始处理你的圆滑布线，然后这里有些小环插，这个插件还没有 dcr 检查的功能，不过这个还好了，你就直接一拖，嗯，解决啦， 也一样啊， ok， 这样小黄他就没了嘛。其实也可以通过你去修改这里的最大圆角半径去限制他，你可以把这个改小一点，就这个变化的范围不会特别大。接下来我们拍另一个功能，宽过度嘛，嗯，选中 一点， ok， 这里呢，你可以设置他他这个过渡段的最大段数啊，直接放在上面用鼠标滚轮滚就好了，这里更大的太多，你一点可能会卡一下。然后你可以设置一下他这个过渡比例，这个可以大点，没所谓的。如果填的比较小是什么效果，比如说我这里就是一倍线宽之差吗？过渡已经非常， 你选啊，然后点这个 no， 看，这就非常短，它这里就生成三四段的样子吧，最长不会超过你这个窄端的长度的，所以无所谓，你选长一点就好了。 不想一个一个点啊，那情况全部现房。至于这里为什么没有，你看它这里其实不是同款的，其实我们可以撤销掉了，这些就是快照了，我们直接试一下这个撤销效果， 就像是就回到最初的状态了。我再简单设一下其他的吧，这里有一个开关，就是连画布线之后线宽也给过度了，就说相当于你不用点两次，这个看你自己写好了，默认是打开的。然后还有这个合并短线段， 比如说这里这个第一副，大家看如果没打开的话，效果是怎么样的呢？他是有很多段的，他会把中间一根短的线段合并掉， 就看你的需求，如果每个怀典的卫衣不能特别大，那不建议你打开，它跟之前的变化是挺大的。看我这里的话就无所谓了，我打开就可以了，是吧？因为我这里就这两个汉盘，强制深层圆弧的话先不管开启就好。然后我这个的地址呢？在这你点击这里 get 就 可以跳转过去了，你可以把我的代码下载下来。呃，有问题先这个一十五提一下，好像也就这么多了，欢迎大家提交反馈。好，那么就先到这里，拜拜。

各位好，这次我们来学习拓展版绘制，我们打开加利上 e d a， 新建一个工程，双击打开原理图和 p c b 图， 这次我们要画一个 c 八 t 六的最小系统版的拓展版，我们先把原理图打开，然后找到一个 c 八 t 六，我们以这个为例，之后我们要通过放置排幕为它制作拓展板，并把其中几个引角引出来。 我们可以看到这个 c 八 t 六是有两个二十 p 的 排针，那我们就搜索两个二十 p 的 排母放置在原理图中，注意这里使用的排母的针角间距是二点五四毫米， 不能选择其他的，不然可能插不进去。选择到了合适的排母以后，我们把它的编号复制下来粘贴在原理图中，选择粘贴，然后把这个排母放置下来，这个实际的开发版的网络标识，我们在原理图上 排幕放置对应的网络标签。这里我们机上是取了个巧，比较规范的做法应该是新建一个封装，然后再编辑，最后面放在原理图中。这里的话，因为我们的拓展版相对来说比较简单点， 就可以通过这样子直接放排幕方式来简化一点工作量。还有如果你实际用不到那么多的网络，你可以只挑你实际用的那几个网络连就行了，其他全都打上那个叉，也就是非连接标识就好。 接下来我们可以选择合适的排针或者排母来把需要的引角和网络连接出来。在这里我以一个四拼的一个排母为例，把 a 一、 a 二还有三负三均地引出来。 画好以后，我们点击设计，点击更新到 pcb， 自动跳转 pcb 界面，点击应用修改。接下来我们点击放置，放置一个板框，选择矩形板框， 随便放置一下大小，然后在右边的路径栏可以修改它的宽高，然后我们再调整它的 x y 坐标，使它的中心放置在零点上，以便于后续其他原件的摆放。 接下来我们选中其中一个牌母，把它的 x y 坐标修改到零，零，看它的中心点是在哪里，我们可以看到它中心点就是在这个原件的中心，而不是某一个角落。 那我们选中另一个排母，注意不要选中汉版，要选中整个原件，然后把它的 x 坐标也修改到零。我们再回去看介绍，看两个排母之间的间距是多少，我们可以看到两个间距是六百 mill， 那 我们回到 psp， 我 们先单击一下画布，然后点击属性，把单位改成 mill， 点击第二个 m， 把它的 y 坐标改到六百， 我们注意看一下这个牌母它的位置对不对，回到这个，发现它上面的左边是两个圈，地底下是一个 b 十二，我们再回去看一下我们画的 pcb， 现在我们两个排母恰好放反全 d 的 这个排母在底下，而 b 车这个在上面，那我们需要把它们两个交换一下，位置也是一样的，修改它的 y 坐标，保险起见，我们可以点击上面这个长度图标，然后点击放置下来，可以看到我们这两个排母的长度间距。 然后我们把外界引脚的这个排母放远一点，不要离单片机太近，因为单片机除了排母外，还有一部分伸出来的板子的程度，然后我们点击导向连接他们需要连接的网络，注意这里我们不采用导向连接 g n d， 我 们把 g n d 放到最后使用铺铜一次性连接， 那么现在就剩 g n d 没铺了，我们点击铺铜，用铺铜覆盖整个板子，把网络改成 g n d， 然后点击确认放置铺铜，这样正面的铺铜就放置完成了。 然后我们也可以看到啊，刚刚我们放这扑通是一个是十字连接的，也就是说他是发散连接焊板的，我们点击规则， 点击这里，我们可以选择发散，也可以选择指点，因为排针这个一个是没有大电流经过的需求，第二个是他这个比较难焊接啊，所以我们选择发散就好了，然后我们接着放背面的扑通，也是一样的操作方式。那为什么我们非要用扑通来放置均匀呢？ 原因有一些，一个是 g n d 的 引角一般来说比较多，铺铜的话可以一次性大面积的连接完成。第二个是用 g n d 做铺铜，覆盖整个板子的话，可以在一定程度上提高信号的稳定性。因为正反面都放置了 g n d 铜网络的铺铜，所以我们需要利用过孔将它们连接在一起， 我们点击右边的新建缝合孔，点击新建，点击确定，就可以大面积批量的完成过孔的放置。对于这两个排母，你可以按住键盘上的 ctrl 键，然后把它们分别选中，点击右键，在这里你可以选择点击组合， 然后创建一个新建组合，我这里叫 c 八 t 六，点击确认 它这两个就组合在一起了。什么是组合呢？比如说我们这时候再单独点它，它就会同时一起移动，这样子之后你这个两个排母线的间距就不会改变了。 画完 pcb 图以后，我们可以点击底下的 d r c， 点击检查 d r c， 看看有没有什么物理上或者是漏连线的地方的一些错误。我们会发现这里有一个三不三的上的网络没有连接， 但是实际上来说，这里我们的这个三五三已经连接到这一个单片机的这个引脚上了，而在单片机这个整个系统板上，这两个引脚实际上在它的最小系统板内部是有连接的，所以说我这里这个线不连也没有关系，这个是我知道的错误， 所以之后我们下单的时候可以直接忽略这个 d r c 去下单。到这里这个拓展版实际上已经画完了，它已经实现了把单片机引角引出的功能，我们可以看下它的三 d 图，确保它物理上没有什么互相挡到的问题。 我前面说要把排针离单片机放远一点，因为单片机会伸出来，不只是在排针内的范围内。那我们怎么样防止放置的原件模块 会相互挡到呢？我们可以在私印层上做一些标记，我们选择放置一个矩形，把它的类型改成线条图层改为顶层私印层，私印层是用来给人看的，在这里放置的任何线条都不导电，你可以放置任何的东西。我们修改它的 x y 坐标都为零， 看它的气势位置在哪里，以便确认我们后面放着的位置，它的气势坐标在这个矩形的左上角。接下来我们回到这个 c 八 t 六的介绍页，看它的长和宽分别是多少，相应的修改四应的长宽，还有 x y 坐标，使它和产品介绍里的一样。 好的，这个就和刚刚介绍里的一模一样了。然后之后你也可以把 c 八 t 六的这些牌针和外面的这个框的丝印组合在一起，形成一个新的组合， 之后它们就会一起移动，以便于知道 c 八 t 六具体在什么样的位置，怎么样放置其他原件不会挡到它。

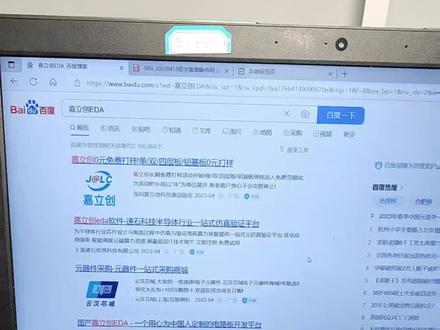

粉丝想看一下这个家里创 e d a 是怎么样下载安装的，那我来再详细的说明一下吧。百度搜索一下家里创 e d a 最好搜一下呢，走家里创加上 e d a， 然后点击 击这个，点击这个，因为我这是 windows 系统，所以我点了 windows 点下载， 正在下载，直接点 yes， 确认确认安装就可以了，反正就是默认下一步，下一步吧，出现什么就点，出现什么就点下一步就完了。下一步你直接点就可以了，下一步，下一步，下一步安装很简单啊， 安，安装已经完成了，点击完成就开始运行了，安装好了以后就可以运行了。 如果是新用户第一次运那个登录的话，需要研究一下这个东西啊，需要研究一下这个什么激活，怎么样去激活好了，结束了。

各位好，这节课我们来学习 tps 五四三零降压电路和 ldo 降压电路，我们打开立创商城，搜索 tps 五四三零，这是我们今天要用到的 bug 降压芯片，就是这一款。第一款我们点击它的数据手册， 点进规格书，数据手册是由厂家生产的，关于这个芯片的所有的相关介绍，包括了它这个芯片能够实现的一些功能，以及要实现功能所需要满足的一些要求，以及配合的相关电路 都有什么，我们这些都可以从数据手册里了解到，在这个表面这个界面上我们可以看到它这里写有了这个芯片的封装。芯片的功能是降压型，工作电压是五点五伏到三十六伏， 输出电压是一点二一到三十二点零四伏，最大输出电流是三 n， 我 们可以滑到最下面。在这里就有一个典型的应用图，是厂家专门出给使用者看的， 能够便于快速的了解这个芯片的使用方式以及其周边的一些元气件的一些选型。我们可以看到这个就是一个输入最高十九点八伏，然后输出固定五伏的一个电压电度。好的我们再回来前面这里这个是关于这个芯片每一个引角的介绍。 首先第一个引脚是固体引脚，引脚是连接高色自语电容的，它需要连接一个零点零一 no 的 一个电容 nc 引脚， nc 引脚实际上就是 no connect 引脚，也就说它不需要连接任何东西。 第四个是是反馈引脚，它是用来反馈一个输出的一个电压用来给到芯片， 然后便于芯片形成一个闭环控制。第五个引角是 enable 引角， enable 引角是用来开关这个芯片的，一般来说 enable 引角就是拉高代表芯片工作，拉低是代表芯片不工作，这里也写到了它如果低于零点五伏的话，这个芯片就不工作了。 然后这个芯片比较特殊啊，它这个是悬空尺，它也能代表尺能，尺能就是这个芯片也能工作，那之后我们就悬空不接，它也可以圈地，圈地就是我们常说的复习了，复习就连到这个角。 win 就是 电源输入一会就把电源直接接到这个角上，然后还要在之前并上一些电容，用来滤波。 p h， p h 是 这个连接这个高侧，这个慕斯管的这个源起。 p h 是 个散热引脚，绝大多数都要求连接 g n d 来进行一个快速的散热。在这里书书记手势也对你强调了，必须连接 g n d， 不 能连接其他的一些网络。那这个就是我们的这个芯片的主要引脚介绍 关于这个芯片这个电路怎么设计，包括这些电容，还有电感该怎么选型，一般来说 两种方法，一种方法就是你把这个手册读一遍过去，他的后面这里会有一些计算公式，你通过这个计算公式去把那些各个地方要的值都算出来，然后你再去做出相应的电路设计。还有种方式就是这个 ti 自带的一个设计工具，就这个 bench 这个设计工具，我们点开它，它自动跳跳绳到里，实际上这个网址你也可以自己搜索这个这个网址，那假如说我们自己搜索这个网址，搜索它，我们来到这里， 点击 design development， 然后 design simulation tubes， 然后点击这个 design tubes 里面的这个滚轮滚下来，点击第二个， 这里的话我们是 dc 转 dc 就 直流转直流，不是 ac 转 dc， 那 我们选择第一个 star design， 然后输入我们需要的参数，比如说我们这里用的这个输入，那改成 电压，输入电压十二伏到二十四伏吧，然后输入电压五伏，最大电流是三，然后这些都选好以后就 i agree， 然后点 design， 它这里就会形成许多这个 ti 芯片，这个厂商出的一些芯片 能够满足你这个输入输出要求的一些帮你设计好的一些电路。好的，这里就是 t i 厂家所有能够满足你这个这个输入输出需求的一些电路的汇总。那在这里我们再搜索 t p s 五四三零，去找我们刚刚用的那个芯片，回车搜索， 然后滚下来到这个，这个是我刚刚用的芯片了，我们点击下这个图片，它这里就形成了一个设计好的设计图了，它关于这些所有的参数都帮你标注好了，你只需要根据这些参数去选型就行了。 这个就是输入，也就是电源，这个 sin， sin 是 用一般用于滤波的，就是把电源有一些文波滤成平滑的一些波形到这里 enable， 还有散热，散热角都是接到 g n d 快捷键连到了自己电容上，这里自己电容用的是零点零一，没有法，也就是十纳法 ph 角， ph 角连到了这个电感，哦， ph 角内部实际上是有一个，呃，它芯片内部有一个自带的慕斯管，然后这里只需要连接到电感就行了，这里是一个十五微横的一个电感。 这个第一，第一就是我们之前说的那个 bug 电路里面的那二极管，当你内部的慕斯管关闭的时候，第一就能够形成一个蓄流的一个作用，从这个电感这里和电容这里提供能量给到你的负债 赋载，再回到均匀，均匀，再从地这里流回电感，形成一个闭合回路，这个是反馈角，反馈角就接到了一个两个非压电阻之间。第二呢它既是一个滤波的作用，也是它 bug 电路里面必要的一个部分呢，而它这里选择了一个三百三十微法的一个大小。 好的，那我们根据这个设计图一会来去设计一下这原件，那接下来我带你们来选择一下这个需要用的原件，比如说我们这个 see， 这个是一个实 v 法的，我们打开列表生成搜索一个实 v 法。好的， 我们需要注意的有些哪些地方呢？一个就是它的溶脂，溶脂一定要满足刚刚它的一样的溶脂。第二个就是它的额定电压，你的额定电压不能够小于我们最大电压的一个一点五，一点五倍，这个是一个最基本的一个要求，比如说我们刚二十四伏， 那你翻一点五倍，那你就得大概是三十多了，那我们这时候就可以选择一个五十伏的一个耐压，这样子就是越高越好， 我们可以把它记录下来，对，把它放置下来，我这里为什么要放三个呢？因为它这个图这里说了，这个 dy 等于三，是代表了三个并点， 那你就得放三个，这里 v c 线连过了，这个连到 g n d 以内，否的话，以内否直接悬空， g n d 和散热的引角都也连到 g n d。 散热引角连到 g n d 以内，否悬空， g n d 连 g n d 这个 fixed 角连的这几电容是 snaf， 再搜索 snaf， 这个也是一样的，它电压比较低啊，那我们就选这个吧，这个挺好的，粘贴过来放置再看一下，还要什么，这里有一个吸流二极管，是一个五安的吸流二极管， 我们这里搜索一下消息特二极管，来到这里选择一个五安的吧。 好的，全选，这里可以筛选到应用，筛选这个就挺好，这个 s s 五四 one 直流，这个是四十伏，四十伏也满足我们的要求，全自动好编号，复制下来放置过来，这里连圈 d 是 电感，电感是主微横电感，这也是一样的啊，一个是电感，只要满足它的需求，第二个就是它的额定电流，额定电流不要小，我们刚刚这个是一个 三安的一个标准，我记得是，那我们这个就给他大一点，你额定电流都要比这个三安要大，不要低于你想期望输出的那个电流的一点五倍电流。复制这个这个挺好的，四点五也比那个大，三安差不多，能用就行，计算大一些，不用，一定说特别大。我们接下来 这里是两个分压电阻，一个十 k， 一个四点三，二 k， 十 k k 的 分压电阻，分压电阻一个是阻值要对，对得上，还有一个精度，因为你是分压电阻，所以你这个精度要高一点，不然的话你到时候选个百分之五的， 它这个可能出来的电压就不对了，这两个电阻都是百正负百分之五的误差，那你再想想，你这出来的电压的误差就非常大，所以最好选精度越高越好， 这个是四点三点二四，三点二四也是一样的精度。要注意一下，由于这个电压电阻它这个功率不会特别大，所以一般设置功率都满足的，选个零零零三峰状都可以看一眼。十 k 三点二四 k， 接 d 接反馈胶连过来， 接反馈胶以下这里接 d 看一下 p h 接到这两个之间接这里 no connect 直接不连打叉表示无连接， 这边内部也是打超，最后是一个大的一个电容，三百三十微方，搜一下三三零微方。那你像这种，这种就是插件的，这种是贴片的，我们选个贴片的就好，这个其实都无所谓，一般看个人习惯 你这种输出是一个五伏的，那五伏这个啊，随便选，其实五伏的都挺挺好选，因为你这个二十五、二十五伏，三十五伏的远远超过那个五伏的。那我们可以选个小一点的看一下，这个挺，这个比较小，二十五伏也满足，容值也对， 精度大差不差。这个封装，挑个封装小的，这个也挺好的，复制下来也是一样，放置下来，这里是输出一个五伏，把它连上去，爆完了 tps 五三零，这个就实现了一个二十四伏降到一个五伏的这一个 bug 降压电路。 接下来是我们的 ldo， 一 般说假如说我们的输入是二十四伏，就跟我们车上是一样的，都是二十四伏的一个供电， 那我们能不能直接二十四伏降到三点三伏给单片机供电呢？一般说这样的做法是比较少， 为什么？因为你这个 bug 降压电路纹波比较大，它不是一个非常平整的一个波形，它可能会有些尖刺，它这个尖刺最高点可能会超过你单片机的耐压，就是你原本设置的三伏三的一个输出电压， 可能飘一下到一个五伏了，出来就这么一个文波就会会把单片机给烧坏了，那我们会怎么样解决呢？我们就选择先把二十四伏降到五伏，再通过一个 ldo， 就 跟我们现在这个上面这个电路一样，通过一个 ldo 再把五伏再降至降到三点三， 那么 ldo 出来的这一个电压就是比较平稳的，就不用担心它会把这个单片机烧坏，就比较保险一点。 那我们接下来就画这个 ldo 吧，这个 ldo 我 们这里采用的是一个 a n s 幺幺七三点三的这一个 ldo， 就 非常经典的一个 ldo 啊，我们打开应用商城 搜索 a n s 幺幺幺七，注意一下 a n s 幺幺七的这个型号比较多啊， a n s 幺幺七，杠三点三，这个是代表它输出是三点三的，有些它不是，有些它是输出五伏的，比如说像这个杠五点零才输出五伏的， 还有一些是可调的啊，你可以从零或者是到多少到五伏之间任意可调的这一个输出，那我们就选这个就行了。这个三点三这个就挺好，可以看到它输出电流是异安，这个异安其实已经能能满足绝大部分的单片机的供电需求了，单片机也就是几百毫安能成成少会达到异安的， 我复制一下它的编号，回到这里粘贴复制这个，到时候你就跟着我画一下这个一样就行了。这个 v in 接到五伏这里，这个 v in 和这个均地之间加一个滤波电容，然后 v out 接到一起给到三伏三 这个输出，这里和绝缘之间也是一样的，连上一个滤波电容。最后这里这个可以加个灯啊，这个是一个 led led 再串一个电阻，一个十 k 一 k 的 都可以，它都能亮，这个不太关键， 这个 led 发光二极管嘛，随便选一个就行了，比如说你搜一个 led， 这种都可以随便选，反正就是三伏三，你接个电阻它就基本上就不会烧， 接个几 k 的 它都不会烧，都一些都能亮，不会说亮不亮。你这个比如说这里这个是单机供电， l d o， 这个我们也可以，就加个字，四伏转五伏，改一个蓝色吧，这个就零点，最后再加一根接口，方便我们供电。还有输出 加个什么这叉七三零，一般来说这叉七三零是被电源输入的这一边用公头，然后电源输出的那一边用母头，为什么要这样子做？因为你想这个叉七三零 他中间这个铜柱，如果你不小心掉一个螺丝或者什么别的导电东西进去了，他不就短路了吗？如果你是电源输出的这一端的话，那你这个相当于里面这边就直接短路了，这个电路就会烧毁了，这个是个很危险的事情，所以我们电源输出用用母头比较多，这样子你看他就 很难说会容易被短路，那我就选择这个复制一下来做电源的输出， 封装有问题，这个封装有问题，我们换一个，我们用这个吧，用这个吧，把这个编号复制下来，看下封装封装没问题，把编号复制下来， 放置下来做电源输出，这里输出我们可以输出三伏三这样子， 正极是三点三，负负极连捐定。哎，是一样的，底下也放一个在这里，这个正无符在这捐点连负极。 这个是输入的这边吧，挪过去一点，输入，用公头找一个公头，看这个行不行。对，输入公头的，把它放置下来，这个是 vcc 矩形，这样就可以了。那我们保存一下，原理图就画完了，接下来我们就转为设计更新，转换到 pcb， 我 们把它先挪开一下，放一个板框下来， 矩形主线宽高，等一下改成毫米吧，毫米看的习惯。那五十是多大？至少五十吧，二十五负二十五。 这里你可以给一个圆角半径，他这里会做一个倒角，不然这个直角会比较割手，给一个给个五吧，这样子你去摸那个边角，他就不割手。先放原件，再画线， 看一下哪一个。这个 vcc 放过来，可以回到去看一下，保存一下，按住 shift 加 x， 可以 在两个图之间切换。我这里来看这两个，你先框起来， shift 加 s 就 过了，摁空格可以旋转这样放这里是滤波电容 给到芯片，你先滴在这里，那你可以交换一下，这样子就连着看的顺眼一点。先找主功率回路把手， 这个不主功率，这个是四极电容，但四极电容频率比较高，所以要优先考虑它，把这个放近一点，不要离得太远，四极电容你就要保持它距离这个走线比较短， 这些大功率电流比较大的一些回路，你就保证它的线宽比较宽，包括你从这个 p h 出来到这里， 五伏这里这一段路全都是一个大功率路，还有你的掘地，掘地之后你也是要扑通的，所以就还好，然后这个反馈 反馈到这个电阻这里，其实这个没什么电流，这一段，这这这些线，这没什么大电流，因为它只是一个反馈作用而已，所以这个线可以给细一点， 然后这个 vcc 也是一样的，你 vcc 这边这个电流相对来说大点，你就要用铺桶来铺，把那个那把走线给宽，然后就电容，呃，电感，你的电感在哪里？这里 放在哪比较好？叫这个靠近固体胶嘛，然后这边稍微靠的近点，到时候你要铺一个比较大的桶，你先想好怎么铺，这里就是五伏，五伏电感出来蓄的弱极罐， 这样子就形成一整块，你这个路径比较大，滤波电容这个也比较重要，重要的先放，不重要，往后往后等一等，滤波电容给到这， 然后五幅输出往这吧，这样子注意一个点，就是你这个滤波电容一定要在这两个之间， 你不能说这样放，不能这样放，这样子放，它这个电流就先先给出去了，给到你这个插头了，它没有经过这个电容啊，相当于这个电容没作用，或者作用非常小，不要这样放，你要一定要记住这个电杆啊，不是这个电容要在这个之间啊，要它先经过电容，再给到你用电器， 那这个五伏大概就画完了。哦，还有那两个分压电阻是吧？这里 五福就画好了。三福三这个好放，找个地方放进去。五福给我，希望让他经过， 把这种给经过一下，因为他是绿波嘛。那你这样子，这样子手底下来过来。这个是三福三的往里放，这个是五福的一个绿波，先考虑好主要的红绿回路再说。 滤过电容放这，这个放在这，这样子走过来，他两个电容的都能滤的到。这三伏三，三伏三要均匀。这两个这样看一下，我把插头放下面，这样子过来。 三伏三在这。这样子他就不打叉吗？你这样子他就交叉了。他这样的交叉，但不太好。这样子放 要顺点。这个五福放在按。这样。五福怎么放？这样子吧，这样子。五福这样给过来，这个可以放过一点，这里框一下， 但是这里可能有点小，不过这个电流不会太大，应该也还好，影响，属于可控的范畴。这样子，这样子，这样子过来， 这样子靠近风。对，两个只是用的 led 和电柱，放旁边吧。 行，这样就放好，再看一下。这个有点浪费啊，那我把这个收一点吧。收，收一点，用不到这么大的空间。这里有点有点浪费这个空间啊。初学这个时变化你们给大点。没关系，不用像我这么 这么挤，留多点空间之后好焊好焊接，这个就画完了。我们再走线，先走主功率回路，从 vcc 这边开始，顺着它的电流走，不同不平行铺 vcc， 然后你们铺铜，也尽可能避免说它出现那种特别尖锐的胶， 最好避免一下，虽然说软件后期会帮你修正，但是还是会有一定的风险，最好不要留这个这个出来。规则这里也改一下。规则这里一定要直连，因为我们这个主功率回路它电流比较大，直连容易烧。 vcc 回到这里， vcc 给进来居然电流最后扑 ph， ph 到电感这里， ph 到电感 这里，其实你可以放过去，因为它它会自动避让，但是我不太建议做太多交叉，不然后期你可能想改动时比较难改。这个是到 p h 到电杆高频的走线，是刚刚自己电容这里连过去，再看一下这个 连过了去流热继管，去流热继管也照进大电流到这里输出了，输出给到插头给到这里是一样的。嗯，这样你们电感下面少铺一点铜，尽量把它避开一点， 因为有时候电感你可能选用的是那种不屏蔽的那种，它会对下面造成一个涡流。 是有这么一个说法，他可能造成损耗增大，但是也有说法是他往底下铺会更好，那我们保险起见，我们底下就可以先不铺，除非是你之后电流特别大，之后你再考虑三安五安这个算特别大，还能接受，所以这个没关系，不玩了就不用搞 d o 的。 d o 这两个连在一起 直接放下来吧，可能这个电容它碰不到，但是它离得比较近，其实应该还是多少会起到一些作用，最好是能够把电容放在插头之间，插头和这个 ldo 之间会更好一点。哦，那也可以， 我把这个改上去，放到这个之间会比较好，这样子肯定能经过电流，就不用担心，不用提心吊胆说是没没放到还怎么的，然后三伏三 l、 e、 d 走线过去后 就剩圈地啊，正面把圈地一铺。哦，还有这个忘记了反馈，这个角你们走线时不要走锐角，不要走锐角，把锐角这个避开一点，不要放在电杆那边。 我们来 d、 r、 c 应该就剩砖币了，那么最后把砖币一铺就好，这个砖币你就正背面都铺不下，对于来说都是力大于币，不用说，你考虑太多，它是不是真的没放到还是怎么样，最后这里你放这个缝合过缝， 把正反面的均地都连在一起，行，再检查一下 d、 r、 c， 这样就没报错了。我们再细看一下，你可以在这个均地这里再补补一些过孔，有时候还要走大量流的时候，你这些过孔太少，它不够用， 你给他补一下，补在这地方这个散热角这里看一下 d、 n、 d， 这个还好，可以多加点，多加点没关系，这个怕手不怕毒，这个底下的 d、 n、 d 的 话，你可以画一个静止区域再说。 那其实我一般来说我没太那么多讲究，有时候我偷偷懒就没放，放进一个区域重建一下部分，把这个删一下，等一下改成多层的。 他这里有个报错，是离原件太近了是吗？原件可以放，再检查一下，请，嗯， 这里你放上去点吧，这里这条线就不留了，这样把它割掉。这里这个角落其实有点出一个角落了，这个最好处理一下，不过这里这里算了，懒得处理，看看其他的线。 这里没过孔，这里加点过孔吧，虽然是三五三也只有一安，但是还是防备着点好，看一下总功率器件附近多加点过孔，一般来说都是力大于力。 ok， 是 去留二级罐，最好少放在焊盘上。虽然说你放焊盘上也可以，但是最好少放一点，因为焊焊盘上的话，它之后你生产可能会有点 有点问题，这样就画好了，再看一眼，第二次看你这三 d 有 没有问题，没啥大问题，可以小线放进来一点， 再看一下。我有点怕那个导线放太边，它生产生产有问题，把那个导线给割断，再看一下 d、 r、 c， 其实最好的方法是把这个挪出来一点，反光再给大一点。行，这样就画好了。
