正点原子三合一示波器使用教程

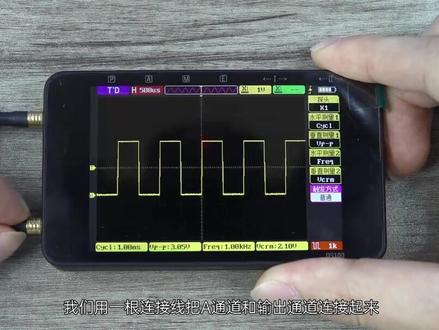

大家好，本期视频来给大家讲解一下 ds 一百式播器的基础使用。 首先是包装，是一个精美的小包包，好，我们先来打开看一下有什么。首先是我们的 type c 数据线，是波器探头，鳄鱼夹探头，一个电源式配器， 还有 ds 一百说明书要记得看哦。还有我们的主角是波戏，非常的小巧，手感也是非常好的。 试播器呢上面有四个按键和两个旋钮， 左边呢有三 个通道，分别是通道 a 和通道 b， 这两个通道呢是输入通道，可以检测波形。下面这个通道是输出通道，可以输出多种波形。右边是 tapc 的接口，可以充电和连接电脑传输数据。 长按 p 键开机。现在我们先给试播器接入一个信号，试播器内置了信号发声器，可以输出正选拨，方拨、锯齿拨、三角拨。我们按菜单 n 键选择输出拨形， 这里可以设置波形频率分分值和占空笔。 现在我们选择的是方波，我们用一根连接线把 a 通道和输出通道连接起来， 然后按下 a 键，试播器就自动查找波形并显示出来。 我们先来看看时间档位，这里和这里都显示了当前使用的时间档位，现在这种情况表示一格为五百微秒 水平方向，总共有十格，表示最多可以看五毫秒的波形。 然后我们来看看垂直档位，垂直档位也可以叫电压档位，这里和这里显示当前阵 在使用的电压档位。现在的设置表示一格为一幅， 垂直方向为八格，表示最多可以看八幅的波形。下一个我们介绍一下垂直偏移，垂直偏移也可以叫电压偏移，就是零服电压输入时电压显示的位置。 我们网上调整一下电压偏移， 可以看到信号上移了， 按一下一键垂直偏移就归零了。下一个要介绍的是水平侧 测量参数和垂直测量参数，还是看我们的测量信号，这种情况数格子就好麻烦了，所以我们这里可以自动测量一些水平参数和垂直参数。这里设置的是水平测量参数一，在这里显示我们选信号的周期。 这里设置的是垂直测量参数一，在这里显示我们选信号的峰峰值， 这里设置的是水平测量参数二，在这里显示我们选信号的频率。这里设置的是垂直测量参数二，在这里显示我们选信号的有效值。 四、部七的偶和方式有直流偶和和、交流偶和。这里选择低息 就是直流偶和，选择 a、 c 就是交流偶和。有些同学可能拿到试播期后接 b 通道没有显示信号，我们把输出信号接到 b 通道也是没有显示的。现在我们需要把显示通道打开， 这里选择偶和方式调到低息偶和就有信号显示了。 接下来我们说一下使用 p 六幺零零探头探头补偿是如何调节的。首先我们把探头的衰减调节档位调到成十档， 然后把试播器上通到 a 的探头比例也调成十倍。 接下来把鳄鱼夹探头和 p 六幺零零探头分别接到输出通道和 a 通道， 然后把两条线连接起来， 可以看到是波气显示的方波，不是一个平整的方波，属于一个欠补偿的状态，现在我们使用无感改锥来调节探头上面的这个低频调节孔， 可以看到随着我们的调节波形也在发生变化，最后我们把波形调平整就可以了。好，本期 ds 一百四波七的基础使用就到这里结束了，谢谢大家观看。

大家好，今天我们说一下这个三合一时波器，测量这个波形的时候，如果显示的不完整，怎么去调整这个波形？我们就以这个二百二十伏的交流电的波形为例，说一下怎么去调整。在测量的时候一定不可以去触碰到这个金属部分，它上面是有电的， 现在上面显示的就是一个完整的正旋波，五十赫兹的波形，我们的二百二十五交流电就是这样一个波形。如果说我们在测量的时候出现这种情况， 就是说这个波形上下显示的不完整，相当于说他超出了这个屏幕显示的范围，我们就调整第一个，第一个呢是他这个垂直灵敏度，现在上面显示的是二十伏，二十伏呢就代表垂直方向一小格的电压为二十伏，我们把这个电压给他调高一点， 这样这个波形就会缩短。如果说我们在测量时候出现这种情况的时候，就说这个波形左右显示的不够完整，我们就调整第三个，第三个呢是他这个水平时机， 现在上面显示的是一毫秒，一毫秒就代表水平方向一小格的时间为一毫秒，我们把这个时间调大一点， 这样这个波形他的宽度就会缩短，这个波形就会显示的更完整一点，方便我们去观察。 简单的说就是这个波形如果说上下显示的不完整，我们就调整第一个，调整他这个垂直灵敏度， 如果说这个波形左右显示的不完整，这个宽度太宽的情况下，我们就调整第三个，调整他这个水平时机，这样就可以把这个波形的宽度给他变小。

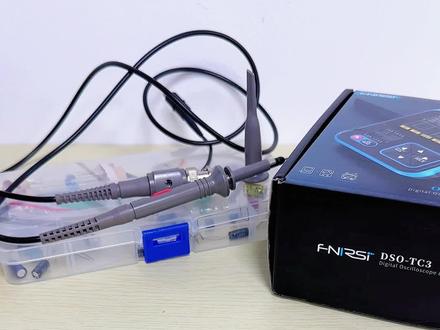

花不到三百块买它，我就再也没有用过更笨重的试播器。好的仪器可以让电子小白也能快速上手。它不只是一个试播器，还是一台信号发声器和晶体管检测仪。 背后做了隐形支架，上方是表笔插孔，下方是充电孔，点击红色按钮，一键开机。晶体管检测仪功能， 将元器件的银角随意插入一二三插孔，然后拨杆锁紧，按 ok 键开始检测。可以测出元器件种类、正负极、银角定义等等。太大的元器件或太小的贴片元件都可以外接架子来检测 试播器功能。点击左右键变成蓝色就是选中状态，上下键切换具体参数，一键 auto 自动显示被测波形。 长按左键是暂停功能，方便查看分析数据。长按右键是参数开关。屏幕上半部分显示了八个实时测量参数信号发生器功能， 共有六种波形可以输出，右键可以修改频率，扶直占空笔变成黄色即为选中状态，上下键修改数值，长按可以快速调节。 最后一个是工具箱，里面还有六种功能，通断测量，还能替代万用表封明档，使用非常简单，根据提示操作即可。 现在很多电子爱好者、维修工程师都入手了这款三合一试播器，喜欢就拍一个回家吧！关注我，每天学习试播器小技巧！

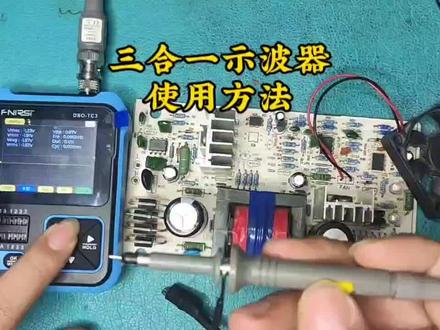

好多朋友买了这台三合一丝波器，不知道怎么去测量这个电路板的波形，今天我们就来简单说一下，这是一个电动车充电器，也是一个三八四二开关电源，我们就测量这个三八四二的第四角锯齿波和第六角的方波。 我们先看一下这个撕播器探头，在这个探头上面有一个乘一和乘十，乘十呢就是最高测试四百伏的电压，乘一最高测试四十伏的电压，然后打开这个撕播器，在这边也可以选择乘一和乘十， 这个试播器上面要和这个试播器探头上面保持一致，然后在这边有一个 d c， a c 可以选择， d c 呢就是测量直流电， a c 就是测量交流电，这是我们测量需要选。 然后我们去看一下这个电路板，首先呢我们去找到他这个地公共地，这个夹子呢就是夹到这个地上面，然后这个探针呢就是去测量，我们需要测量某点的波形，找到这个主力部电容就可以找到他的腹肌， 把这个夹子直接夹到这个电的负极上面就可以。然后这个探针去测量，找到这个三八四二的第四角，现在我给他通电，我们来测量一下， 我给他通一个十八伏的直流电，这样比较安全一点。把这个启动电路给他短接一下， 把这个黑色的夹子夹到这个电源的公共地，也就是 负极上面，然后这个探针找到这个三八四二第四角，这边是第四角，按下这个 ok 自动测量，然后我们去调整一下这个波形，前几期视频呢，我有说过怎么去调整这个波形，大家不知道的话可以去看一下， 这就是第四角的这个锯齿波，再测量一下这个第六角的方波，找到他的第六角也需要去调整一下， 这就是第六角的方波，这就是怎么去测量这个三八四二的波形。
