天正如何自定义门窗符号

大家好，上节课我们讲到了这个民房一层的大样的一些 画法，还有这个标注的符号这些啊，还有什么地方需要画大样啊？给大家做了个简单的介绍，然后这节课们我们来讲二层以上的大样哈，我们先把一层这个大样， 一层这个大样啊，先把它做一个块，然后从同一个基点，然后我们把它复制到二层，然后从一号节点开始看啊，一号节点 啊，像我们这种雨棚的位置啊，先把它炸开，雨棚的位置肯定是要一个的啊， 有一个节点的，那这就是一号节点，二号节点这里是个窗台，这里也要的啊，三号节点这里也是要的啊，因为长得不一样啊，不一样的地方就要啊，像我们这个地方， 这个地方的节点跟这个三号节点是一样的，只是方向不同啊，我们这里可以就不用画，然后还有这个地方， 这个地方的节点话，跟这个跟这个地方的节点也是一样的，但是就是仅仅是方向不一样而已啊，这里也可以可以不用画啊，这个地方，这个地方， 这个地方跟这个地方是一样的，所以我们也不用画啊，啊，与此同理。然后我们这边的话是楼梯间啊，楼梯间这个窗呢，你其实是可以在这个 主要主要是要表达这个楼梯间这个窗户的位置啊。嗯，我们其实这个地方的话，在楼梯间大样铺面的时候就已经可以给它表达出来了。嗯，我们找到楼梯间的铺面啊， 楼梯间的铺面啊，像这里他的窗就是这个窗啊，我们他的节点呢，你像二层的节点，一层二层二层过来，他的节点也就是这个节点啊， 也就是这个节点，嗯，跟这个节点是一样的啊。啊，我们也可以不用画啊，因为在剖面图上这里都交代了，如果画的细致点的话，我们可以把这边的窗户高度这些给他标注一下， 这里再给他增加一道尺寸，这样施工的时候他也知道我们这楼梯间的窗大概在多少高度啊。 画图的时候我们尽量不要让字体打架啊，在这里这个这里有点打架，我们稍微把它移动一下 啊。好，那我们这个这个节点就不用画了，然后这个节点， 这个节点其实就是墙体的一个节点啊，呃，就是跟楼底下楼板一个交叉，他的节点跟这边这个节点是差不多的，所以这个节点也可以不用画。那电梯井道这个节点的话，呃，可以放啊，可以放一下，其实这个节点就是 跟跟这个节点去掉窗户是一样的啊，可以画也可以不画啊，那这个节点呢，就是层间梁和楼板 这里需要给他一个节点啊。啊，好呢，那同样我们把编号稍微改成一、二、三，这里改成四，这里改成五， 然后同样的我们再把这几个节点再拷到楼上去哈，拷到三层啊，四层、五层 啊，甚至到这个屋面啊，先把它放起来，一层、二层、三层，我们到三层三层也同样看一下啊，然后就是这里一个窗户 啊，这个节点和这个节点是一样的，所以我们留一个就可以了，这个可以不要。然后这个节点这个节点其实跟你这个二层二层是一样的，只是标高不一样啊，这个我们也可以把它删掉啊， 你也可以留着啊，留着的时候你到时候就这个编号，这个编号就跟这个编号取一样啊，做一样的编号 啊，我们前面十三页已经排满了，这里可以排十四页，十四页的三，然后这里同样我们有十四页三啊，也放在十四页的三， 然后这边过来一样一样啊，这这个编号也是跟楼下一样的，这个这个十四，这个跟楼下也是一样的啊， 然后依次类推啊，依次类推，然后这这边 这两个节点一样，留一个就可以了。这边这边不用，这里跟楼下一样可以留。这也跟楼下是一样的啊， 你可以留着啊， 到了顶楼这里没了，这里就不用了，这里有个节点啊。嗯，这个节点和这个节点是一样的，不用电梯。这个跟楼下一样的啊，到了屋顶这三个都没有了，然后这里坡屋顶会有一个节点， 这里也没有了啊，到屋顶的话就这个节点了，然后我们从二层开始画这个节点大样啊，我们先把这个快 ctrl shift c， 然后 ctrl shift v 做成一个快复制出来， 然后还是画这个节点啊，这个节点呢，就是 a 轴台阶这个部分的节点的上面啊，我们把它复制过来。 一百二啊，是在这个位置啊，这个位置 我们只用轴号对齐才就好了。轴号，这这这轴号在这里把这个轴对这根轴线对应 a 轴啊，楼上这个墙边就自动对应起来了。 然后我们这个东西啊，我们就稍微要了解一下这个结构啊，二层的话我们是三米五，那楼面标高和梁标高梁一般比这个建筑标高低零点零五米啊，也就是五十毫米， 那我们还是先先把这个结构梁画出来， 先换个结构梁，梁一般是五百五十，高五百五，五百五，然后再上去五十， 这是我们的层高啊，这五十就是一个装修面层啊，像我们梁这里的话，肯定是不会铺地砖，不会铺什么，顶多就是抹灰一下，做下腻子，这里可能就只有二十厚啊， 二十，这就是看线啊， 啊，这是我们梁的一个棚，梁的一个棚面 加速填充啊，先不填充啊，然后看我们这个雨棚，然后这个雨棚伸出来，呃，雨棚正常道理要给他一个标杆啊，我们一般也是从两顶伸出来，两顶伸出雨棚 一百二啊，这个，然后外面这个造型的话，我们就要看这个立面图，看我们的立面图，看它这立面图，立面图它是 三米五下来的哈，看我们的，再看看侧面图，侧面图就长这个样子， 靠背过来三米六，但是三米六下啊，三米五下来啊，最高的地方三米五，三米五， 然后这个雨棚切一刀啊，切一刀，长什么样子大家心里要有个数啊， 这就形状稍微复杂一点啊， 这块板我们可以放，放到，放到下面去，点好， 今天的内容就到这里，点赞关注，下节课继续干货，想学什么？评论区留言，我们下期见。

门窗置入完成后， mcb 单击印框选单击选择结束空格单击置入门窗表，关注收藏再找，不慌。

学会这四步，你也可以去市七院应聘绘图员，根据甲方要求绘制成单线的房间布局，然后我们输入命令，单线变强，然后选择单线变强，然后框选 墙体，一键生成，然后选择内部墙体， ctrl 加一，然后墙体全部改成一百号的墙，然后右侧相同户型我们直接中线进项， 然后我们各房间的功能名称给它写上。根据甲方需求布置好家具，然后按 w 快 速布置门窗， 用阳台命令绘制阳台， 然后相同户型我们直接选中窗户，直接进下，按 w 继续插入门窗， 选择内部门窗，直接卷中线镜像，然后标注好我们的主要开间轴网，输入命令轴网标注好了，我们的一个平面图就做好了。

各位观众老爷大家好，今天我们学习第二十三堂课程，我们先来看今天这个小命令，门窗检查， 右边这个是我找来的一个平面图，有一部分残缺，我们把重心放在门窗上面就好了，我们点击这边的门窗命令，找到这个门窗检查， 点进去后发现是空白的，会发现门窗，然后我们点击一个选区范围 框，选一下，点击回车，然后这上面就会把我们图上刚刚框选的门窗就会显示出来，这上面显示的是看门的方式和 他的样子，那我们点击一下，然后他就会显示这个门他的位置是在哪里，点击上面这个可以修改点这一个 pkm 样式，也给他改一下， 然后选择更新图纸，那么它就会即将把我们刚刚修改的东西在图上更新出来，这个是批量修改，会比较方便。下面的窗也是一样的， 让我们来看门窗表，门窗表的话有按照命令直接框选个范围，然后点回车， 这个系统就会自动给我们生成一个表，然后大家就可以看到刚刚自己画的门窗 这边尺寸的数量都有，这个是我们自自己设置的一个类型的门， 这样子速度，话筒速度都有很快，然后这个表也是可以更改备注，这里给自己添加一件，比如什么成品门，还有什么大家可以自己修改， 这个图表格也是名字也可以修改的。这节课我们就到此为止了，下节课我们再见。

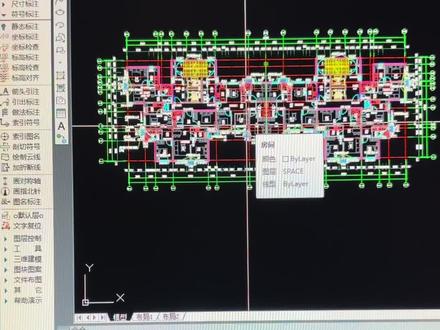

哈喽，大家好，今天教大家天正建筑最核心的操作，轴网标注，三步搞定，新手也能一次成功。像这样一张图，我们怎么来一键搞定呢？你不可能一个一个去标注它，然后我接下来给大家演示一遍左侧命令行里的会制轴网命令，然后选出几个尺寸 下开左进，哎，好，这就是轴网。接着我们进行轴网标注，两种方式可以选啊，一种就是点击左侧的轴网标注，直接点开它就可以。还有一种方法就是咱们直接在命令行输入轴网标注的开头大写字母， 按回车，然后就出现一个对话框，然后咱们一般选择双侧标注，然后咱们建筑制图标准，首先它的轴网标注形式，首先从垂直的是一开头， 嗯，阿拉伯数字开头的，然后水平的是从以 a 大 写字母开头的，所以咱们选择双侧标注，其实周号，比如说咱们先点水平的以大写字母 a 开头，然后 输入，然后就直接点起，根据下面的命令选择起始中线，点一下他，然后再选择中指中线，再点一下他就全部选择了。当然了你要是这里面有不需要的，比如说这个不想让他标注，那就可以选择让他不标注，然后你要是咱们这块咱们显示是全部标注，然后点空格，哎，他就直接全部生成， 然后同理咱们垂直的也一样，然后输入一，然后从左侧一直到右侧，也可以点中间不需要的，比如说咱们不需要这这根，然后点这样点空格，看他中间的这根就没有给你生成轴线，但是他所有的都给你生成了。 遇到一个情况，就是说我们中间这根没给他添注轴号，对吧？所以咱们后期的时候是可以给他加轴的，删轴、加轴都特别简单，添补轴号咱们直接念念行里面输入 添补轴号，还是同样的大写字母，然后选择这个，要添，咱们是要添加的这个，对吧？然后输入还有一种方法，就直接点这个轴号，直接点右键，哎，就点着这个点右键以后看翻翻里面也有添补轴号到添补，删除倒排、重排都可以。 然后咱们比如说用这个命令添补，首先要选中这个，就是前面的一个，因为这个没添上，要选中前面这个，然后他会告诉你要点取新轴号的位置，咱们点根这个， 然后新增轴号是否双侧标注，咱们看下面选是，那就选点 y， 然后呢是否为附加轴号？ n 就是 否不是附加轴号，然后是否重拍，那是因为咱们要是加上三这块的三就重合了，那咱们就得重拍，对吧？重拍的话就用是好看看到了吗？他给你添补了轴号，而且还直接给你重新排轴号了，直接就是一二三四五，刚才是一二三四， 哎，同理，删除轴号也很简单，对吧？点右键，然后直接删除，删除哪个呢？直接宽选这个，就是这个，从刚开始就不需要那点它，然后空格是否重排轴号是删除以后，他就直接给你一二三四就删除了，也可以在里面输入咱们的快捷键命令删除轴号，点空白，然后宽选这个， 然后就可以删除，看他是不是也可以删除。那轴网标注还会遇到一些问题，比如说遇到轴网的重叠，还有是轴号重叠乱序怎么办？像这个一四二三，正常的应该是一二三四，对吧？然后这种情况咱们应该怎么办呢？也是同样的，很简单，点着轴号，然后右键，然后点重排轴号，选择第一根来，根据提示选择第一根轴号， 然后输入他的命令，咱们第一根轴就是一对吧？哎，看他自动就给你变成一二三四五了，对吧？还有种方法还轴号， 哎，各种签证问总管标准的问题，大致就这些，然后大家觉得最后检查一下标注也比较清晰，然后也附结合国标要求，就可以直接打印或者施工胶底了，就是大致是这样的。然后总结一下啊，咱们这个核心命令就是总管标注，就是我说的有从命令行里面输入总管标注的大写字母，也可以从这左边的命令行直接点取总管标注， 然后再设参数了，再选轴线，最后拖动定位。遇到问题呢，就用什么重拍轴号了啊？填补轴号了，删除轴号了，这种快速编辑对吧？就是我跟你去也是两种方法，一个就是点出轴号，这里面都有重拍，倒 倒拍，填补，删除，对吧？都可以。然后也可以是直接命令行里面输入他的大写字母开头，然后大致就讲到这些，大家就讲到这里，欢迎大家关注我，有什么问题可以在评论区留言，我都会积极回复大家，谢谢！

大家好，我是图形时光，非常感谢大家的关注，那么今天呢，我以这张图形跟大家分享也会分几个阶段，那么第一个阶段呢，首先带大家了解这张图形的基本的构造，以及呢会制这张图形的一个思路啊，我们来一起来看一下。首先呢它的 尺寸啊，下开以及上开都是一样的一二三四轴线，这个左镜跟右镜呢？ abcd 同样也是的啊，好，我们来看它的一个轴线啊， 这个第三道定位尺寸，就是我这个道画的，他是标注的我们墙体以及我们的门窗的定位尺寸啊，这是我们最后来标注的啊，然后呢这一道呢是我们的轴线之间的一个尺寸， 对吧？例如我们的一二轴线的第二个选项是标的三五八零，但是呢我们在天正软件下输的话， 我们要一定要注意，因为三五八零他标注的是包括了这个二五零以及这个在内的所有的尺寸啊，这跟我们以往的是不同的，所以说我们一定要啊，一定要看清楚啊。那么 最后道尺寸呢，这一道是指我们所有的这个尺寸，那个总长度啊。 那么来看第三道尺寸，第三道尺寸呢，我们的这个二五零他标注的是什么呢？就是我们的这个外墙到这个一轴线的之间的这个宽度是二五零，但是呢他这个 轴线一轴线到我们的内墙他没有标，那我们假设其幺二零，那么整体的这个墙宽呢，他是一个三七零 一个宽度，对吧？以此类推呢，不要包，包括啊，你看这个幺五零零，他指的是我们这个窗户的一个宽度，对吧？这个这个九百呢，就是我们 m 零九二四的一个宽度啊，一次都是一样的啊。 好，那么我们来看这个左近左近这道其实一样的，这个二五零呢，他标注的是 a 轴线到这个外外墙，对吧？在这边呢也是没有标，那么都是一样的，都是三七零的一个宽度， 那么同样的我们可以看到啊，这个 ab 轴线，他标的这个四六五零，加上这个二五零的一个尺寸， 那么 a b 轴线的这个长度是多少呢？是四四零零啊，所以说呢，这张图呢我们要看清楚，因为我们在利用天正软件进行绘图的时候呢，是要输入我们轴线之间的尺寸 来画这个定位尺寸的啊，轴线啊，那么第一步呢，我们先画他的轴线啊，然后呢我们画他的墙体 内部的这些装饰呢，我们最后进行绘制，包括的例如说这个 m 零九二三，他给我们的这个长度呢是幺三二零，他以这个中间线到这个， 呃，这边的一个中间线就是他的一个外墙，这些都是我们最后的一个绘制，利用天软件进行一个插入来生成的。好，那么我们进行第一步啊，来画他的一个 轴线，首先呢我们以单机轴网速下的一个绘制轴网，它会出现这一个提示框，那么我们点击下开，首先第一间距啊， 间距呢 ab 轴心的尺寸多少呢？我们我刚才说了啊，因为他三五八零呢，他是加上这个二五零零的得到的这个尺寸，那么我们一定要减去他，减去他出是多少呢？三三零零啊啊一个，然后呢 这个呢二三轴线呢是五八零零，那么三四轴线呢跟一二轴线是一样的，然后上开跟下开是一样的，我们点击左进 左镜呢，它 a b 轴线之间的尺寸呢是四四零零啊，因为呢我们四六五零减去二五零呢就得到四四零零，然后呢接下来往下二三六零， 那这个呢 c d 之间的轴线尺寸呢也是四四零零啊， 好，那么我们来看他的一个左镜啊啊，右镜啊右镜呢，其实跟这边是一样的，那么我们就不再去输入他了，我们直接在绘图区域中进行插入即可，然后呢我们点击啊这个 主网标注，那么可以点击单侧标注啊，我们选择下开 上坎啊左进，好，我们来看一下，因为呢我们可以看到一二轴线他标的是三五八零，但是我们实际会组过程呢是三三零零， 这个是其实没关系的，因为如果我们可以在最后去调，因为如果说我们以三五八零去会制这个轴线的时候啊，是会制不对的啊，因为他已经加上了二五零零，二五零的啊，我们最后呢可以进行一个 啊加入啊，那么第二步呢，我们要对他的墙体呢进行一个会制墙体， 我们可以看到他有左宽跟右宽，那我们可以设置一个二五零，那右宽的话我们就是幺二零，点击外墙啊，墙高的话三米啊，我们以这个端点进行一个设置啊，那我们这个可以看到呢，他的 外墙到这个 a 轴线呢就是一个 a 轴线，就是一个二五零，我们先会着以它为端点，然后我们接下来先来封闭啊， 好，对吧？那么此时我们可以看到呢，对吧？我们可以对它进行一个标注，我们点击这个尺寸，标注当中的一个主点标注，点击主点标注，以它为起点，为端点，好，就形成了这样的一个尺寸，对吧？ 那么我们这一道呢，其实就是一个幺二零，对吧？ 那么如果说对这个尺寸进行修改的话，我们直接呃点击它啊，输一个 三八五零就可以了啊，这个是没问题的。好，那么今天呢，我主要就是讲这些，大家可以先试着去会制一下，先理清一下这个思路，然后那么我们下期呢，再对它的一个墙体门窗的进行会制好。

大家好，本节讲解门窗标注。门窗标注用于标注门窗定位尺寸，点击门窗标注命令，按命令行提示，请用线选第一、二道尺寸线及墙体， 再选择其他墙体就标注出来了。没有第一、二道尺寸线也是可以标注出来的。执行命令，直接用线选墙体，再选择其他墙体就标注出来了，只是不太规范。 对于内门窗也是可以标注的。一般情况下，我们使用门窗标注，适用于标注外墙上的门窗定位尺寸。

关于天正的频率抛如何准确的绘制，那么学长马上安排。首先绘制轴网，将正确的轴网尺寸按照比例绘制完成。 输入轴网标注，标注好所有的尺寸线。绘制墙体命令，一次性画好所有的墙体 标准柱脚柱的结构。给他安排上命令 mc 门窗，搞定所有的门窗 命令通用图库，安置所有的家具家电。 查询面积，让你一次 知道所有房间的面积。 再把剩余的文字和尺寸添加上， 下一步 m i 镜像整理模型合成一下， 最后加上插入图框和图名标注，就大功告成了。 各位同学，学会了没有？如果你没有学会的话，可以点击关注，以后慢慢学。学会了的同学，如果你不点个赞评个论，你好意思划走吗？

一个视频教会你安装天正插件 t 三零，并且教大家在 cad 二零二六中使用。首先下载安装包，打开浏览器，在这里输入， 然后直接在这里搜索软件名称就行。我这里已经安装好 cad 二零二六，直接开始安装天正插件，以互联网为例，建议大家也下载互联版本次演示天正建筑，其他方法是一样的，直接运行解压就行。 打开安装文件，开始安装，安装过程没什么可说的，直接安装就行， 选择安装位置，建议还是装到除了 c 盘以外的盘符吧，等待安装完成就行。安装完成，关闭安装窗口，打开刚刚咱们解压的安装包里面的补丁文件， 右键管理员运行里面的 tick 四 f t， 勾选 cad 二零二五，选择安装补丁就行。如果是在 cad 二零二六使用，可直接跳过这里。后面讲到 右键桌面。 cad 二零二五，打开文件所在位置，因为刚刚补丁是装在 cad 二零二五的，找到名为 xim 这个文件，复制粘贴到 cad 二零二六目录下就行。 同样右键 cad 二零二六图标，打开文件所在位置， 将刚刚那个 excel 文件粘贴进来就行。现在打开天正插件就能选择二零二六使用了。这个 excel 文件已经打包放在安装包里面了， 只需要安装好天正，然后放到二零二六安装目录下面就行。其他版本的 cad 还是运行补丁文件安装。

如何去绘制门窗呢？他的快一件事就是 cm 是不是风格，这个场景里面有什么门，看一下是不是一个入户门一米四，然后去右边是多少六百，是不是平开门看一下，我们找一个双开门， 就这样的，这样的，看到吗？啊？然后双击，然后输入门的宽度一四零零，就这样，然后点击我们的这个地方，左边就是这个空格，看到吗？他有一个输入框，直接输入多少六块， 然后我们在 cm 空格继续，然后我们这一次呢是在这个地方是不是有一个门，这边有个门是九拜的门，对不对？那么在这个地方我们一样的找到当上说这个 选择我们要的这个门，然后输入门的宽度九百，看一下这个图，它里边上两百对不对？这边里边上多少就贴在边上的，离这边一百八， 对不对？那么我们再撞输入就是右边多少两百，然后这边看一下，我们要把这个调换位置，是不是？然后我们看一下，按一下左右开，按开腿上下开，对，然后上边一滑，然后把窗户就是可以，可以插窗，不是插窗， 那么这个窗户我们看一下这个窗户他的一个方度是一六零零，就在一米六，离左边一米四，那么他在这里改变这个方向，高度一米五，宽宽带高于九块没有问题。然后左边是一米四， 然后我们再看一下这个地方有一个窗是三米的，对不对？然后离左边一千五，这边这个窗是多大的？也是三米的，一米四加一米六，这里边上一千，这边里边上一千五，那么就是 cc 空格，这个窗的大小是三米，然后在这左边一米为零， 这边一千，好了没有啊？我们再看一下，还有这边三千，这个左边一千五，然后这边还有一个窗，是一米二的，窗里六板砖，这边是一米八的，窗里九板。看一下这里，然后这个宽度是一米二， 你这个边上多少是六百，上面是九百，然后这个改成一米八，这里九百， 这样就完成完了之后呢进行门窗标准啊，门窗编号，门窗编号， 然后选择需要改编号的门窗范围，方便整体，然后空格，然后自动编号，输入 s。 啊，这个就是门窗编号。

天教大家安装 cad 插件天正 t 三零，首先获取安装包，打开浏览器，在这里输入，然后直接在这里搜索软件名称就行。我这里已经安装好 cad 二零二六， 直接开始安装天正插件，以互联版为例，建议大家也下载互联版，本次演示天正建筑，其他方法是一样的，直接运行解压就行。打开安装文件，开始安装，安装过程没什么可说的，直接安装就行， 选择安装位置，建议还是装到除了 c 盘以外的盘符吧，等待安装完成就行。安装完成，关闭安装窗口，打开刚刚咱们解压的安装包里面的补丁文件， 右键管理员运行里面的 tick 四 f t， 勾选 cad 二零二五，选择安装补丁就行。如果是在 cad 二零二六使用，可直接跳过这里。后面讲到 右键桌面。 cad 二零二五，打开文件所在位置，因为刚刚补丁是装在 cad 二零二五的，找到名为 axim 这个文件，复制粘贴到 cad 二零二六目录下就行。 同样右键 cad 二零二六图标，打开文件所在位置，将刚刚那个 axim 文件粘贴进来就行。现在打开天正插件就能选择二零二六使用了。这个 axim 文件已经打包放在安装包里面了， 只需要安装好天正，然后放到二零二六安装目录下面就行。其他版本的 cad 还是运行补丁文件安装。

每天分享一款实用软件，今天分享的是天正 t 二十 v 九点零，软件需配合 autocad 使用，支持 windows win 七到 win 十一为系统及 autocad 二零一零到二零二三平台。该系列包含建筑、电器、暖通、给排水结构等多个专业版本。下面来获取安装包， 先打开浏览器，在这里输入下载的地址，找到天正 t 二零。 下载好安装包后，我们先关闭杀毒软件，然后鼠标右键解压安装包，打开解压出来的文件夹，这里有多个系列软件，安装方法都是一样的，但是注意的是，如果安装多个系列软件，不要安装在同一个路径下。 打开解压出来的文件夹， 以管理员的身份运行下面这个安装程序， 这里可以修改一下安装的位置，点击下一步， 现在鼠标右键解压快，给压缩包， 以管理员的身份运行里面的文件， 点击制作补丁，这样就安装好了，我们启动添正 完美运行了，可以使用了。今天的视频就到这里了，我们下期不见不散。

如果你要在 cad 中画出引线，那就在命令框中输入 ycbz， 就是 引出标注的意思，点，点击两下就能标注出来，然后双击它，还可以在上面加上文字和下面加上文字， 而且是一体化，可以左右移动。如果你要画箭头引住，就输入箭头引住空格，然后就可以画成各种各样的箭头， 然后这个字体也可以修改修改，上或者下也可以删除不要。如果你要画折断线，就输入加折断线声母，然后左右点一下它就好了。

这节课我们来讲一下门窗的标注，这门窗的标注呢，我们在这个尺寸标注这里，然后点门窗，门窗标注，然后我们只需要标一个墙段就行了，比如说 这个我现在标的这一墙段，标这一个小墙段，然后它整个墙段就会 就是一轴和二轴之间的，他都会标出来，然后剩下的怎么标呢？我们现在看他选择下面这写的是选择其他墙体，那我们这个框，我们现在选择其他的墙体， 他会按照这个规则平齐与这个平齐，然后继续标注，然后呢我们看他现在这个标注呢，然后是是比较，就是说 靠上我们给他往下移一点，拉这个角点就行了，就是激活红色的，然后激活他，然后就可以随意拖动了，这个拖动是个好东西。嗯，然后这样这样的话看着就就合理了一点，我们也可以再往下拖动一下， 然后同理下面这个标注一个小强段，然后整个强段就是有标注，然后我们再 选中其余的强强段，然后这样这个整个就标注完成。 然后还有一个是这个就是左侧的强段标注，然后我们是这样标标一个，然后再标注剩下的， 然后这这左侧的就标注好了，然后右侧的标注， 右侧的也标也标注好了。这个其实就是很就是怎么说呢？效率很高，像以前我们上学的时候嘛，都是主点都是，就是当时用软件不太熟练，老师也 我也不知道，我上学读书的时候，那时候已经很多年前了，我也不知道有没有这个功能，然后都是这样一个一个的标，那就是 我忘记了有没有这种功能，反正是老师就是这样教的。不知道是他，不知不知道有这个门窗标注的功能，还是还还是当时没有这个功能？就是我们就这一个标，每次碰到这种标注的时候就很烦， 然后后面还有这个就是内部的，他还有一个门窗标注， 然后有有的老师吗？他他需要让我们在这个走廊内侧走，走廊里面进行门窗标注。同理我们标着一小强段，然后选择剩下的墙体， 然后我们这个门窗标注就完成了。这个呢？这个是一般我们是先不标， 嗯，等到我们画图完之后再标，因为你现在标上你，你后面布置房间啥的，他他比较影响，所以说我们试一下，然后给他删掉，记住后面反正就就 就基本上三十秒就给他标了，后面这个再给他标注。嗯，然后这个标还要讲一下这轴线，这也是可以移动的，就是这个 如果是单独拖动一个，它也可以移动，就是只拖只动这个一轴，然后我们都把它拖动，我们选中，然后点这里可以。 嗯，这个就是这标注拖动一样的原理， 可以随意拖动这个，这个大家就是掌握一下这个拖动的命令用的还挺挺常见的。那我们这个门窗的标注这节课就讲到这里。

大家好，我是爽 o v o。 我 们今天来写一下天热 cad 怎么去处理门窗标注啊， 这是一份咱们这个图纸啊，有建模的图纸啊，点击这个尺寸标注，尺寸标注里边的门窗标注，我们从下往上切一刀就行了。那我们落地点就是咱们这个标注的底面啊，我们放在这里位置差不多。 ok， 咱们选中右键， ok， 标注成功了， 然后呢要要修改的话，可能就点这个最边上的上下移动就行，然后我们看下边的，一样的 选中门窗啊，底面就是底下，最下面就是底点到这来， ok 啊，这个时候呢有问题，假设我们这样子宽选右键，是不是他有一部分你看这边就显示的是乱码，有问题。是，那这个原因是因为咱们这边有墙啊，这边卫生间这边墙有这个墙 啊，会出现这种问题，所以咱们得避免这个发生，我们再来一次往下切，切到这个位置之后啊，我们去选择它，选择它，选中它，哎，选中它，然后再空格就好了，然后切换到另一边，一样的 从上往下切，这是底面放置，然后选中它，选中它，空格啊，就好了，这就是窗户的标注， 然后咱们搞一下门门的标注啊，门的标注也是一样的，我们门窗从下往上去坡坡到这个位置，我们放置在这个位置，对，然后我们选择空格，门就标注好了，下边也一样， 嗯，从上往下去坡切坡到这个位置啊，他会这边的话呢，他会自动的去往中路偏，因为他怕我们放置不好，怕我们会往上偏或者往下偏吗？他会放置在这个位置，所以说咱们就不用管他，我们选择其他的墙， 选择其他的墙，右键， ok， 那 就会制好了。那还有个问题发现，哎，这个地方怎么我不需要他，我要走，怎么处理啊？点这里 尺尺寸标编辑啊，他下边有个尺寸编辑，尺寸编辑里边有一个，呃，尺寸打断，我们只需要点一下这个，点一下这边就是两条线，你要打断这边是吧？ 点一下这边， ok 就 好了。然后我们这边也需要点一下，再来一次，点那个 esc， 然后空格再来一次，点一下他， ok， 我 们看一下他就已经切了，不然的话咱们会连接在一起就很麻烦啊。然后呢，这个时候呢，我们往下挪一挪，这个应该，当时应该是先挪在在那个的， 一样的挪到下边，这边也是挪到好一点的位置，这边的位置让我们选中门窗的这个标注， 他有时候太大了，是不是？我们点右键通用编辑有个对象特性，把这个出图比例改成五十或者七十都可以，把它缩小一点点，然后再把咱们，咱们再挪一挪位置，挪一挪位置 挪的太多了， ok， ok， 就 这样就行了。然后包括咱们补充一下，咱们这边的门是不是一样的，也是直接就是 拉到这个位置，嗯，放置啊即可。然后这边也是一样的标注，我习惯性的把大门往上标，标到这个位置来，再来一次，标到这个位置来，是这样子的， 重新来一次，标到这上面这个位置，哎，选到这，然后选中其他墙壁，点空格， ok， 然后把这个比例调成五十， 我习惯性调成五十，因为他这样好看。然后至于其他的标注，是吧？那个这些这些台阶标注就没有快捷键，咱们就一个一个手动的去标注了啊？谢谢大家。
